Chuẩn bị trước khi cài đặt bộ điều khiển tụ bù Ducati
Để đảm bảo quá trình cài đặt bộ điều khiển tụ bù Ducati diễn ra đúng kỹ thuật và đạt hiệu quả vận hành cao, người dùng cần thực hiện một số bước chuẩn bị quan trọng trước khi tiến hành setup thiết bị như: kiểm tra thông số, sơ đồ và điều kiện hệ thống ngay từ đầu giúp tránh sai sót, đồng thời hỗ trợ tối ưu hiệu suất vận hành sau này.
Kiểm tra sơ đồ kỹ thuật và phụ kiện đi kèm thiết bị
Trước khi thao tác lắp đặt và cài đặt, cần đảm bảo bạn đã có đầy đủ bộ phụ kiện đi kèm theo thiết bị chính hãng Ducati. Bao gồm: cảm biến dòng (CT), hướng dẫn sử dụng, dây kết nối, vít, cầu chì bảo vệ và các tài liệu kỹ thuật khác.
Bên cạnh đó, hãy đọc kỹ sơ đồ điện được cung cấp, xác định rõ các điểm đấu nối nguồn, đầu vào CT, các ngõ ra điều khiển cấp tụ bù và các cổng giao tiếp (nếu có). Việc hiểu sơ đồ trước khi thực hiện sẽ giúp tiết kiệm thời gian và tránh nhầm lẫn trong kết nối mạch.
Xác định thông số hệ thống: dòng điện, điện áp và công suất tụ bù
Việc xác định chính xác các thông số kỹ thuật của hệ thống là bước tiên quyết để thiết lập đúng thiết bị điều khiển tụ bù Ducati. Các thông số cần lưu ý gồm:
- Điện áp danh định của hệ thống (thường là 380V hoặc 400V 3 pha)
- Tỷ số biến dòng (CT) tương ứng với tải thực tế (ví dụ 250/5A, 300/5A…)
- Số cấp tụ và công suất từng cấp (ví dụ 5 cấp tương ứng: 10kvar, 15kvar, 20kvar...)
- Hệ số công suất mục tiêu cần đạt (cos φ từ 0.95 trở lên)
Những lưu ý quan trọng khi đấu nối và lắp đặt thiết bị Ducati
- Lắp thiết bị ở vị trí khô ráo, thông thoáng, tránh ánh nắng trực tiếp và môi trường ẩm ướt.
- Đảm bảo nguồn điện được ngắt hoàn toàn trước khi thực hiện đấu nối để tránh nguy cơ điện giật hoặc chạm chập.
- Đấu nối đúng thứ tự pha L1 – L2 – L3 theo sơ đồ thiết bị. Sai thứ tự pha có thể khiến thiết bị không nhận tín hiệu chính xác từ biến dòng.
- Đảm bảo cực tính của CT đúng chiều dòng điện, tránh hiện tượng hiển thị sai hệ số công suất (âm hoặc lệch giá trị).
- Siết chặt các đầu nối dây để tránh tiếp xúc kém hoặc sinh nhiệt trong quá trình hoạt động liên tục.

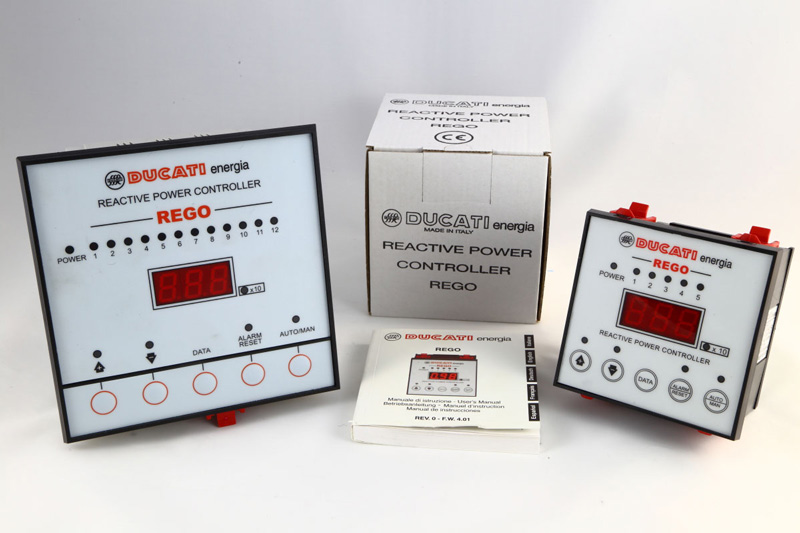

Cách cài đặt bộ điều khiển tụ bù Ducati theo đúng quy trình kỹ thuật
Sau khi hoàn thành khâu lắp đặt, người dùng tiến hành các bước cài đặt và cấu hình thiết bị tụ bù Ducati.

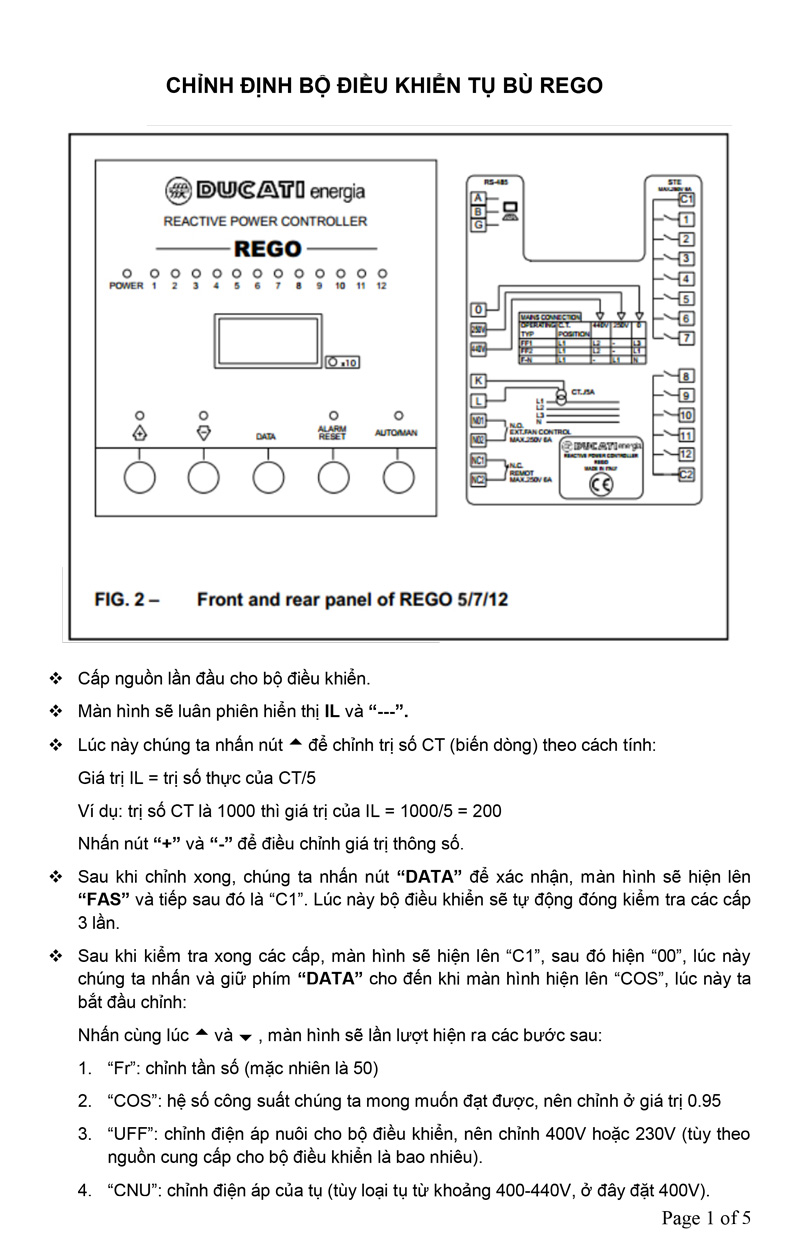

Hướng dẫn setup bộ điều khiển tụ bù Ducati cơ bản
- Cấp nguồn cho thiết bị, kiểm tra màn hình hiển thị sáng và không báo lỗi.
- Sử dụng các phím chức năng trên thiết bị (thường là SET, ENTER, mũi tên lên/xuống) để truy cập vào menu cài đặt.
- Màn hình hiển thị lần lượt các mục thông số như CT ratio, voltage, power factor, number of steps, delay on/off…
- Di chuyển đến từng mục và nhập giá trị phù hợp với thông số hệ thống đã xác định ở bước chuẩn bị.
Cách set up bộ tụ bù Ducati lần đầu sau khi lắp đặt
- Truy cập menu “System setup” hoặc “Installation settings” (tùy theo model) để bắt đầu cấu hình thiết bị.
- Nhập mật khẩu mặc định nếu được yêu cầu (thường là 0000).
- Thực hiện các thiết lập lần lượt: tỷ số CT, điện áp danh định, cos φ mục tiêu, số cấp tụ, thời gian trễ.
- Sau khi cài đặt xong, thoát menu để lưu và khởi động lại thiết bị cho các thay đổi có hiệu lực.

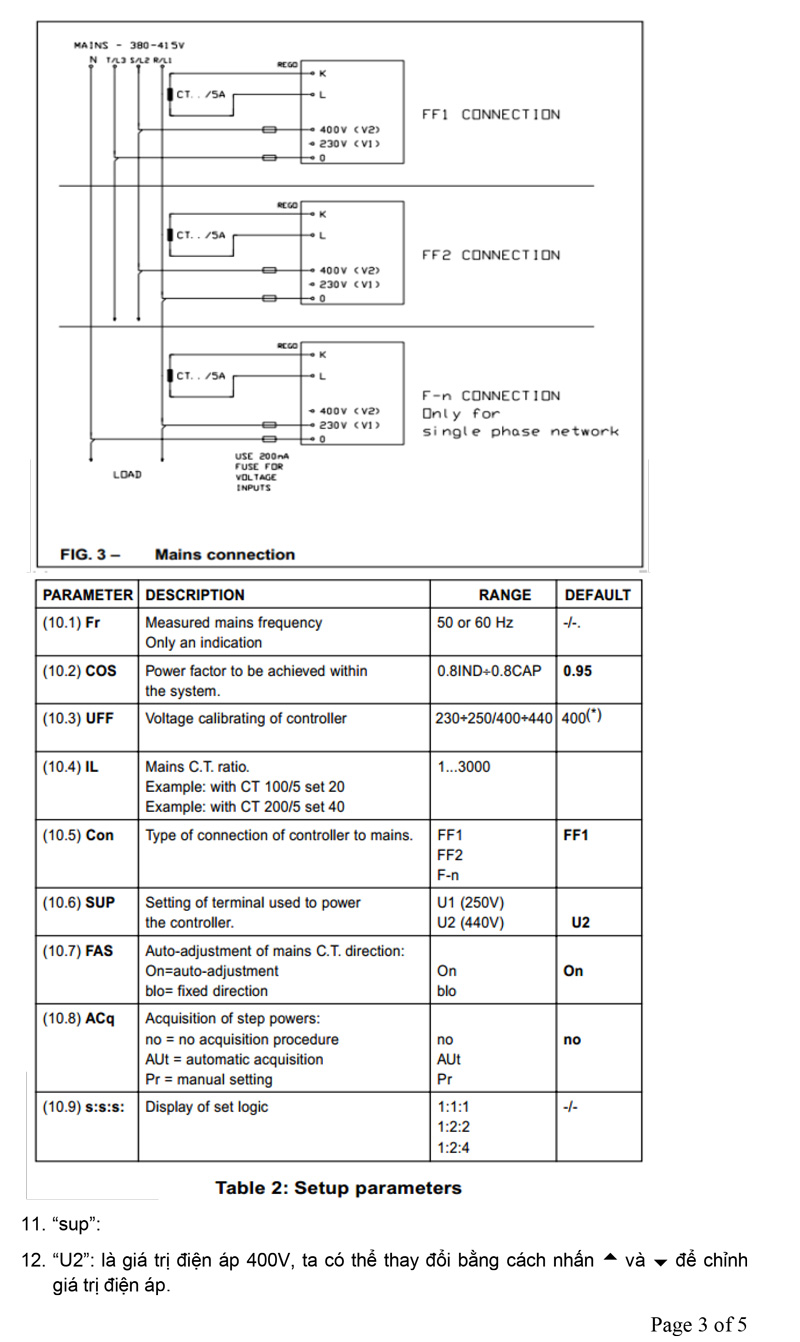

Thiết lập tỷ số biến dòng, điện áp và hệ số công suất mục tiêu
- Tỷ số biến dòng (CT ratio): nhập chính xác theo loại biến dòng đang sử dụng, ví dụ CT 300/5 thì cài “060” nếu quy định là hệ số 5.
- Điện áp danh định: chọn 400V hoặc đúng giá trị vận hành thực tế của hệ thống điện.
- Cos φ mục tiêu: giá trị nên đặt trong khoảng 0.95–0.98 để đảm bảo tiết kiệm năng lượng và tuân thủ quy định về hệ số công suất.
- Đối với hệ thống cần độ chính xác cao, nên hiệu chuẩn các thông số này bằng thiết bị đo độc lập trước khi nhập vào bộ điều khiển.

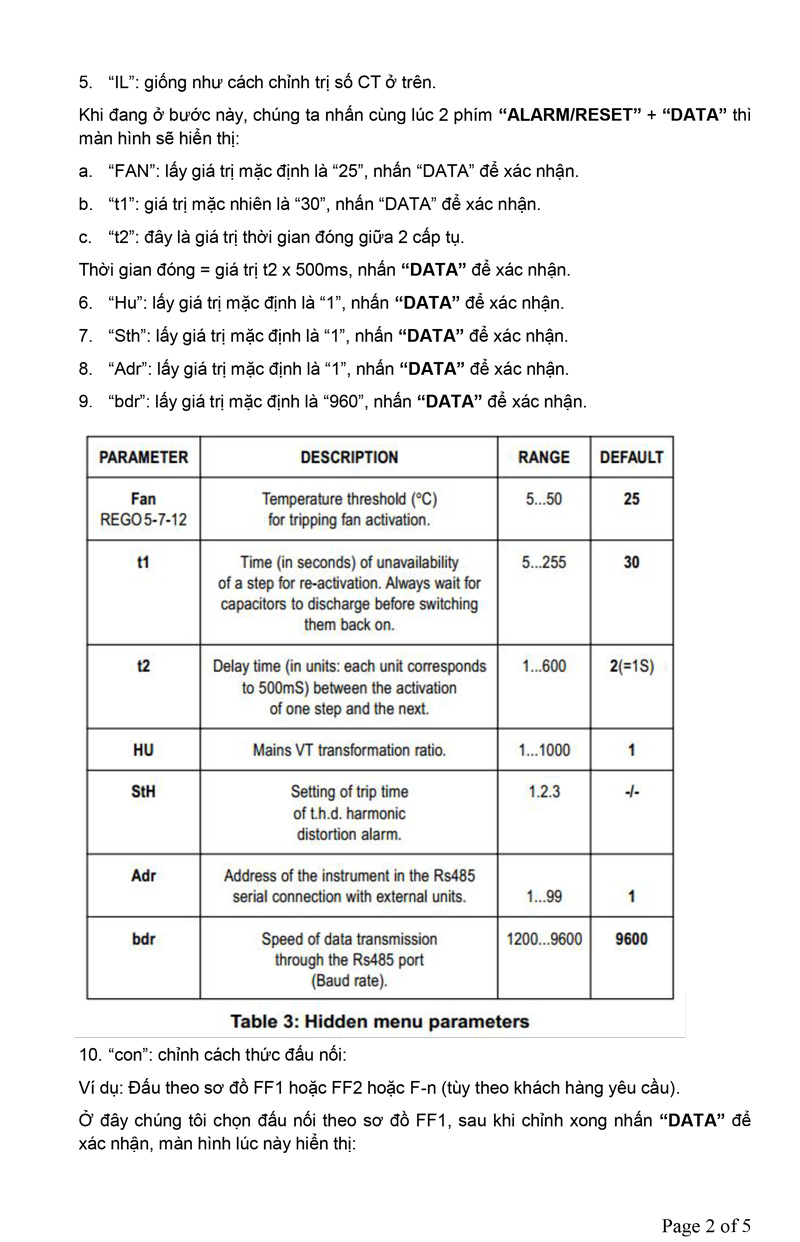

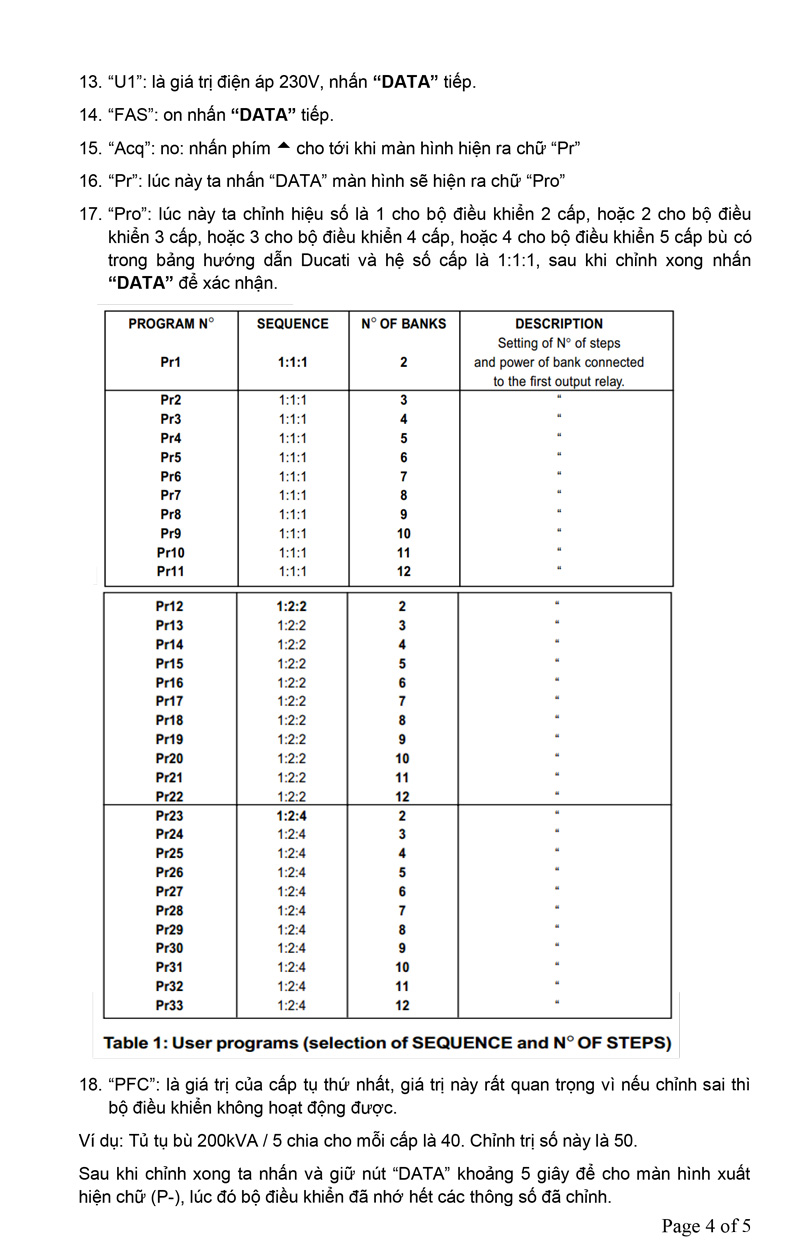

Cấu hình số cấp tụ, công suất từng cấp và thứ tự đóng ngắt
- Vào menu “Step configuration” để khai báo số lượng cấp tụ (ví dụ: 5 cấp).
- Nhập công suất của từng cấp theo thực tế lắp đặt, ví dụ C1 = 10kvar, C2 = 20kvar…
- Cài đặt thứ tự đóng ngắt: tuần tự hoặc ngẫu nhiên, tùy theo yêu cầu kỹ thuật của hệ thống (một số thiết bị cho phép xen kẽ để tăng tuổi thọ tụ).
- Cài thời gian trễ đóng/ngắt (ON delay/OFF delay), khuyến nghị đặt từ 10 đến 30 giây để thiết bị có đủ thời gian đánh giá tải trước khi ra lệnh đóng tụ tiếp theo.

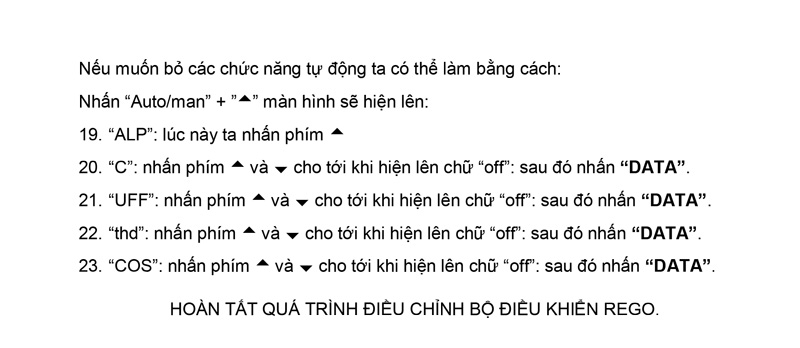

Lưu cấu hình và kiểm tra hoạt động ban đầu của thiết bị
- Sau khi hoàn tất cài đặt, nhấn “Save” hoặc “Enter” để lưu cấu hình (một số model sẽ tự lưu khi thoát menu).
- Thiết bị sẽ khởi động lại hoặc quay về màn hình chính, hiển thị thông số vận hành như dòng điện, điện áp, cos φ và trạng thái các cấp tụ.
- Theo dõi trong vài phút để đánh giá khả năng đóng ngắt tự động theo tải. Nếu thiết bị không phản hồi theo đúng logic đã cài đặt, cần kiểm tra lại CT, thứ tự pha hoặc các thông số đã nhập.
- Đối với hệ thống vận hành liên tục, nên theo dõi thiết bị trong vòng 1–2 ngày đầu để đảm bảo hoạt động ổn định và không có lỗi phát sinh.
Hướng dẫn thiết lập bộ điều khiển tụ bù Ducati theo từng dòng sản phẩm
Các dòng bộ điều khiển tụ bù Ducati như RPR-48 và RPR-60 có giao diện cấu hình và thông số kỹ thuật riêng biệt.
Cách thiết lập bộ tụ bù Ducati model RPR-48
Model RPR-48 là dòng thiết bị điều khiển phổ thông, hỗ trợ từ 4 đến 12 cấp tụ, phù hợp cho hệ thống tụ bù công suất nhỏ và trung bình. Cách thiết lập như sau:
- Cấp nguồn cho thiết bị, nhấn phím “SET” hoặc “PROG” để vào menu cấu hình.
- Nhập mật khẩu mặc định nếu được yêu cầu (thường là “0000”).
- Thiết lập tỷ số biến dòng (CT ratio), điện áp danh định và cos φ mục tiêu theo thông số hệ thống.
- Truy cập mục “STEPS” để cài đặt số lượng cấp tụ, công suất từng cấp và thứ tự đóng ngắt (sequential hoặc cyclic).
- Cài đặt thời gian trễ đóng/ngắt (Delay ON/OFF), ngưỡng dòng kích hoạt và chế độ vận hành Auto/Manual.
- Nhấn “SAVE” hoặc “ENTER” để lưu cấu hình và kiểm tra các cấp tụ hoạt động đúng logic.
Hướng dẫn thiết lập bộ điều khiển Ducati model RPR-60
Model RPR-60 là dòng cao cấp hơn, hỗ trợ màn hình LCD, hiển thị nhiều thông số cùng lúc và có thể tích hợp giao tiếp RS-485 để giám sát từ xa.
- Truy cập menu chính bằng tổ hợp phím “MODE ENTER”.
- Thiết lập ngôn ngữ, đơn vị đo và thông số ban đầu như CT ratio (tỷ số biến dòng), điện áp hệ thống, và cos φ mục tiêu.
- Vào mục “STEP CONFIG” để cấu hình từng cấp tụ, công suất tương ứng, thứ tự đóng ngắt và thời gian trễ.
- Cài đặt chế độ bù: theo cos φ hoặc theo dòng phản kháng (Reactive current control).
- Có thể cấu hình thêm các tính năng bảo vệ như quá áp, thấp áp, nhiệt độ cao nếu thiết bị có tích hợp.
- Sau khi cấu hình xong, thiết bị sẽ tự động lưu và khởi động lại hệ thống điều khiển.
Kiểm tra và đưa thiết bị vào vận hành ổn định theo tải thực tế
Sau khi hoàn tất quá trình cài đặt, bước tiếp theo là kiểm tra và theo dõi hoạt động của thiết bị theo điều kiện vận hành thực tế của hệ thống điện. Đây là giai đoạn quan trọng nhằm đảm bảo thiết bị đóng ngắt tụ bù chính xác, ổn định và duy trì hệ số công suất như yêu cầu.
Theo dõi trạng thái đóng ngắt tụ bù sau khi setup
- Quan sát màn hình chính để theo dõi trạng thái đóng/mở của các cấp tụ. Các ký hiệu như ON, OFF hoặc số lượng cấp đang hoạt động sẽ hiển thị rõ.
- Tải càng tăng, thiết bị sẽ đóng dần các cấp tụ tương ứng theo cấu hình đã thiết lập. Khi tải giảm, tụ sẽ được ngắt theo đúng logic và thời gian trễ.
- Nếu hệ thống có đặc điểm tải dao động nhanh, cần kiểm tra phản ứng của thiết bị có đủ nhanh nhưng vẫn tránh đóng ngắt liên tục gây mòn tụ.
Kiểm tra hệ số công suất và điều chỉnh nếu chưa đạt yêu cầu
- Sử dụng thiết bị đo độc lập hoặc giám sát trực tiếp trên màn hình bộ điều khiển để kiểm tra hệ số công suất hiện tại (cos φ).
- Nếu hệ số công suất vẫn thấp hơn ngưỡng cài đặt, cần kiểm tra lại công suất từng cấp tụ, tỷ số biến dòng hoặc thứ tự pha.
- Có thể điều chỉnh lại mục “Target PF” hoặc thay đổi số cấp tụ để phù hợp hơn với tải thực tế của hệ thống.
Hướng dẫn xử lý lỗi thường gặp trong quá trình vận hành thiết bị Ducati
Trong quá trình sử dụng, một số lỗi có thể phát sinh và cần được xử lý kịp thời để tránh ảnh hưởng đến toàn hệ thống. Một số lỗi phổ biến bao gồm:
- Lỗi hiển thị cos φ âm: thường do đấu sai cực tính biến dòng CT, cần đảo lại dây CT.
- Thiết bị không đóng tụ: kiểm tra lại chế độ đang chọn (Manual hay Auto), kiểm tra tín hiệu từ CT và dòng tải thực tế.
- Báo lỗi AL hoặc ERR: đọc mã lỗi trên màn hình, tra theo tài liệu kỹ thuật để xác định nguyên nhân như quá áp, sai thứ tự pha, hư tiếp điểm…
- Tụ đóng ngắt liên tục: do thời gian trễ cài đặt quá ngắn hoặc tải dao động nhanh, cần tăng Delay ON/OFF để ổn định.
Cài đặt đúng quy trình không chỉ giúp thiết bị Ducati hoạt động ổn định mà còn hạn chế lỗi phát sinh trong vận hành. Kỹ thuật viên nên lưu lại cấu hình sau cài đặt và thường xuyên kiểm tra hoạt động thiết bị để duy trì hiệu suất tối ưu cho hệ thống tụ bù.
