Vai trò của tụ bù trung thế trong lưới điện 22kV
Trong hệ thống điện công nghiệp sử dụng lưới trung thế 22kV, tụ bù trung thế giữ vai trò quan trọng trong việc cải thiện hệ số công suất, giảm tổn thất điện năng và ổn định điện áp. Tụ bù giúp bù lại phần công suất phản kháng mà phụ tải tiêu thụ, từ đó giảm dòng điện truyền tải trên đường dây, giảm tổn thất trên dây dẫn và máy biến áp. Điều này không chỉ giúp hệ thống vận hành hiệu quả hơn mà còn tránh được các khoản phạt tiền do vi phạm quy định về hệ số công suất từ phía điện lực.
Bên cạnh lợi ích về mặt vận hành, tụ bù trung thế còn hỗ trợ giảm quá áp đầu nguồn, giảm dao động điện áp và hạn chế hiện tượng quá dòng trong các giờ cao điểm. Tuy nhiên, để đạt được hiệu quả tối ưu, việc lắp đặt và đấu nối tụ bù trung thế đúng kỹ thuật là yêu cầu bắt buộc, đặc biệt với các hệ thống điện 22kV có độ nhạy cao và nguy cơ sự cố lớn nếu thao tác sai quy trình.

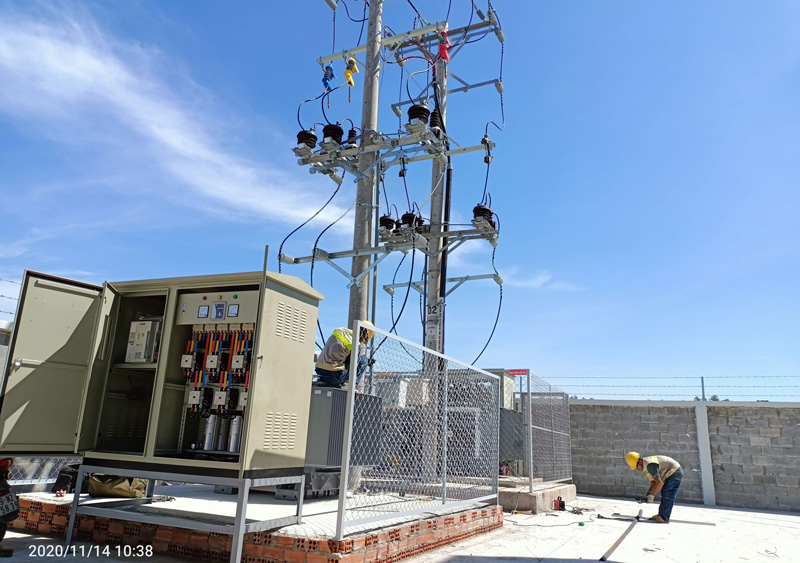

Hướng dẫn đấu nối tụ bù trung thế vào hệ thống điện 22kV
Lắp đặt và đấu tụ bù trung thế đòi hỏi kỹ thuật viên phải nắm chắc quy trình, đảm bảo đầy đủ vật tư, tuân thủ an toàn điện và thực hiện đúng theo từng bước tiêu chuẩn.
Chuẩn bị thiết bị, dây dẫn, tủ điện và dụng cụ chuyên dụng trước khi đấu
Trước khi tiến hành đấu nối, cần kiểm tra và chuẩn bị đầy đủ vật tư, thiết bị cần thiết như:
- Tụ bù trung thế có điện áp danh định phù hợp (22kV), kiểm tra sơ đồ đấu nối trên bảng tên
- Dây dẫn trung thế cách điện đúng chuẩn, tiết diện phù hợp với dòng định mức của tụ
- Bộ đấu nối gồm đầu cos trung thế, co nhiệt, băng keo cách điện chuyên dụng
- Tủ điện đấu tụ, giá đỡ và thanh cái (nếu lắp trong tủ phân phối)
- Bộ đóng cắt trung thế (cầu dao tải hoặc máy cắt), cầu chì bảo vệ
- Thiết bị đo điện dung, cách điện, đồng hồ vạn năng, ampe kìm
- Trang bị bảo hộ điện chuyên dụng: găng tay cách điện, thảm cách điện, bút thử điện trung thế
Tất cả thiết bị phải được kiểm tra kỹ lưỡng về tình trạng kỹ thuật, đảm bảo đúng tiêu chuẩn và còn hạn kiểm định.
Trình tự thực hiện từng bước đấu tụ bù trung thế từ tiếp điểm đến nguồn
Quá trình đấu tụ bù trung thế cần tuân theo trình tự sau:
- Ngắt điện hoàn toàn khu vực đấu nối, treo biển cảnh báo và thử không điện bằng thiết bị kiểm tra chuyên dụng

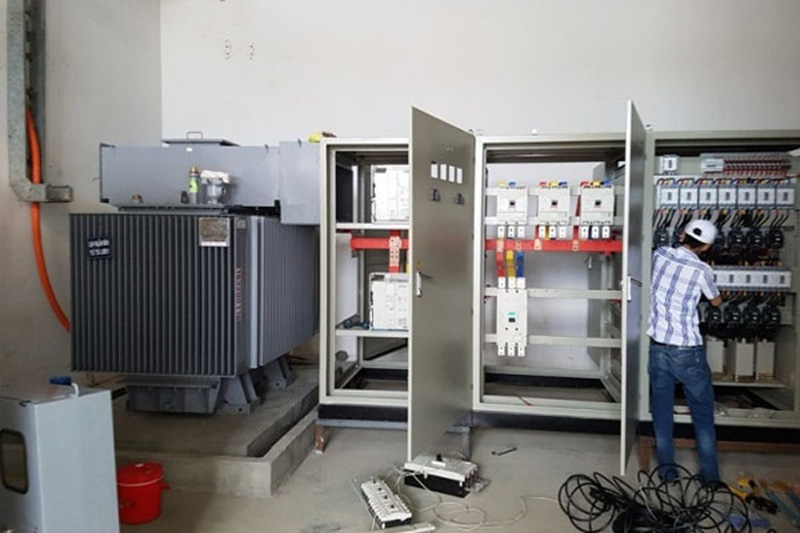

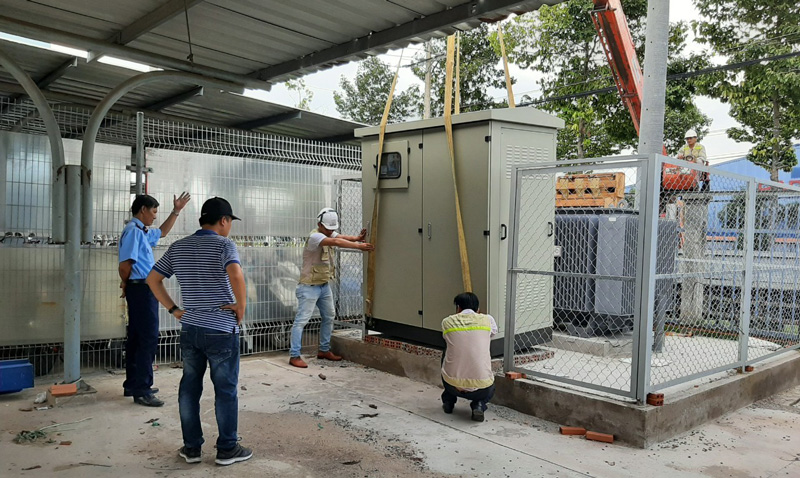

- Lắp tụ bù vào vị trí cố định trong tủ điện hoặc bệ đỡ theo thiết kế
- Đấu dây trung thế từ đầu ra bộ đóng cắt đến đầu vào của tụ bù, siết chặt các đầu cos bằng lực siết tiêu chuẩn
- Đấu tiếp địa vỏ tụ bù với hệ thống tiếp địa chung, đảm bảo điện trở nối đất < 4Ω
- Kiểm tra đấu nối đúng thứ tự pha (A–B–C) theo sơ đồ kỹ thuật
- Lắp thiết bị bảo vệ (cầu chì, relay quá dòng) giữa tụ và nguồn cấp, đảm bảo phối hợp bảo vệ chính xác
- Đấu tín hiệu điều khiển (nếu dùng tụ bù điều khiển tự động) với bộ điều khiển cos φ theo hướng dẫn của nhà sản xuất
- Kiểm tra lại toàn bộ đầu nối, đo điện trở tiếp xúc tại điểm đấu để phát hiện mối nối lỏng
Toàn bộ quá trình phải được giám sát bởi người có chuyên môn và ghi nhận theo biểu mẫu nội bộ để phục vụ kiểm tra, nghiệm thu.
Kiểm tra an toàn điện, tiếp địa và thử nghiệm sau khi đấu nối hoàn tất
Sau khi đấu nối xong, cần tiến hành thử nghiệm theo các bước:
- Đo điện trở cách điện giữa các cực tụ và vỏ bằng megohmmet 5kV. Kết quả tối thiểu ≥ 1.000 MΩ
- Đo điện dung thực tế của tụ, so sánh với giá trị danh định. Sai số không vượt quá ±5%
- Kiểm tra điện trở tiếp địa vỏ tụ, đảm bảo ≤ 4Ω
- Đóng điện thử tải lần đầu, quan sát phản ứng đóng cắt, dòng điện và cos φ
- Giám sát hệ thống trong 15–30 phút đầu, đảm bảo không có hiện tượng phóng điện, phát nhiệt bất thường
- Lập biên bản bàn giao kỹ thuật, lưu kết quả đo và hình ảnh lắp đặt để phục vụ quản lý sau này
Nếu trong quá trình vận hành có hiện tượng bất thường như sụt áp, dòng tăng đột ngột, cần ngắt tụ để kiểm tra lại đấu nối hoặc thông số kỹ thuật đã cài đặt.
Cách phát hiện nhanh và xử lý lỗi đấu tụ bù sau khi thử tải
Ngay sau khi đấu nối và đóng điện thử tải, nếu không giám sát kỹ, một số lỗi nhỏ có thể không phát hiện ngay nhưng sẽ gây sự cố trong quá trình vận hành lâu dài.
Dấu hiệu cần theo dõi
- Dòng tụ cao bất thường hoặc cos φ không thay đổi như kỳ vọng
- Có hiện tượng phát nhiệt tại đầu nối, tụ phát tiếng kêu nhẹ hoặc rung
- Đèn báo lỗi trên bộ điều khiển tụ nhấp nháy hoặc báo không nhận tụ
Cách xử lý
- Sử dụng ampe kìm và camera nhiệt kiểm tra toàn bộ mối nối
- Đo lại điện dung tụ để xác định có bị tụ kém chất lượng hoặc sai giá trị thiết kế
- Ngắt điện, tháo lại đầu nối và đấu lại theo đúng sơ đồ kiểm tra
Nếu phát hiện sai sót trong vòng 1–2 giờ đầu sau khi đóng điện, khả năng xử lý kịp thời và tránh sự cố là rất cao.
Tiêu chí lựa chọn thiết bị và vật tư khi đấu tụ bù trung thế 22kV
Để đảm bảo quá trình đấu tụ bù trung thế đạt hiệu quả cao và vận hành ổn định lâu dài, việc lựa chọn thiết bị và vật tư cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.
1. Tụ bù trung thế
- Điện áp danh định phù hợp: chọn loại 22kV hoặc 24kV tùy tiêu chuẩn vùng
- Dòng định mức phải cao hơn 10–15% so với dòng vận hành thực tế
- Kiểu cách điện phù hợp (dầu, khô hoặc SF6) tùy theo môi trường sử dụng
- Có chứng chỉ IEC 60871-1 hoặc TCVN tương đương, được kiểm định còn hạn
2. Dây dẫn và phụ kiện đấu nối
- Dây dẫn trung thế cách điện XLPE, tiết diện tối thiểu theo dòng tải
- Đầu cos, kẹp cáp, co nhiệt hoặc ống co nguội đúng chuẩn
- Chống thấm, chống ẩm đầu nối bằng băng keo chuyên dụng hoặc silicon đúc
3. Tủ điện và thiết bị bảo vệ
- Tủ lắp tụ phải có cấp bảo vệ IP ≥ 44 nếu ngoài trời, ≥ 20 nếu trong nhà
- Lắp bộ ngắt mạch, cầu chì, rơ le bảo vệ quá dòng, quá áp
- Có cửa thông gió, thoát nhiệt và tiếp địa vỏ tủ an toàn
4. Thiết bị điều khiển và giám sát
- Bộ điều khiển tụ bù trung thế có thể tự động đóng cắt theo cos φ
- Tích hợp hiển thị dòng, áp, hệ số công suất, lỗi tụ
- Tùy chọn thêm kết nối Modbus để giám sát từ xa qua SCADA
Để đấu nối tụ bù trung thế đạt chuẩn trong hệ thống 22kV, kỹ sư không chỉ cần tuân thủ quy trình thao tác mà còn phải đánh giá sự phù hợp tổng thể giữa tụ, phụ tải, thiết bị đóng cắt và hệ thống điều khiển. Đây là yếu tố quyết định đến chất lượng vận hành và độ bền của cả công trình điện trung thế.
