Các bước chuẩn bị trước khi đấu tụ bù 1 pha
Để đảm bảo hiệu quả và an toàn trong quá trình lắp đặt, việc chuẩn bị kỹ lưỡng trước khi thực hiện là yếu tố bắt buộc.
Kiểm tra tải điện và lựa chọn tụ phù hợp
Trước khi tiến hành đấu nối, bạn cần xác định chính xác tải điện đang sử dụng để chọn tụ bù có công suất phù hợp. Một tụ có công suất quá nhỏ sẽ không mang lại hiệu quả bù đáng kể, trong khi tụ quá lớn có thể gây hiện tượng bù dư, làm ảnh hưởng đến thiết bị điện.
Các bước kiểm tra và lựa chọn:
- Sử dụng ampe kìm hoặc đồng hồ đo công suất để xác định tổng công suất tiêu thụ (W hoặc VA) của hệ thống điện
- Ước tính hệ số công suất (cos φ) hiện tại nếu có thiết bị đo, hoặc dựa trên loại thiết bị sử dụng (thiết bị cảm ứng thường gây cos φ thấp hơn 0.9)
- Chọn tụ bù có điện dung (µF) tương ứng với nhu cầu bù phản kháng, thông thường với hộ gia đình sẽ dao động từ 5 µF đến 20 µF
- Ưu tiên sử dụng tụ bù cos phi 1 pha chuyên dụng cho điện áp 220V, có thương hiệu rõ ràng và được kiểm định an toàn
Dụng cụ cần thiết để thực hiện đấu tụ bù 1 pha
Việc đấu tụ bù yêu cầu một số dụng cụ cơ bản, đảm bảo thao tác chính xác và không gây nguy hiểm cho người thực hiện.
Danh sách dụng cụ bao gồm:
- Tụ bù điện 1 pha đã chọn
- Aptomat (CB) hoặc cầu dao riêng để ngắt nguồn khi cần thiết
- Dây dẫn điện phù hợp (thường là 1.5mm² đến 2.5mm² tùy công suất)
- Tua vít, kìm cắt, kìm tuốt dây
- Đồng hồ đo điện hoặc bút thử điện
- Băng keo cách điện, domino nối dây, đầu cốt
- Găng tay cách điện (khuyến khích sử dụng)
Những lưu ý về an toàn trước khi bắt đầu đấu nối tụ bù
An toàn điện là yếu tố bắt buộc khi làm việc với tủ điện và các thiết bị bù công suất. Trước khi thực hiện bất kỳ thao tác nào, bạn cần đảm bảo:
- Ngắt toàn bộ nguồn điện chính từ Aptomat tổng
- Kiểm tra lại nguồn bằng bút thử điện hoặc đồng hồ đo để chắc chắn không còn dòng điện chạy qua
- Đặt tụ bù ở nơi khô ráo, thoáng mát, tránh gần nguồn nhiệt hoặc nước
- Tránh để dây điện bị đứt gãy, lộ lõi, hoặc nối tạm bằng phương pháp không an toàn
- Nếu tụ có hiện tượng phồng, nứt, rò rỉ dầu thì tuyệt đối không sử dụng
Sau khi đã kiểm tra và chuẩn bị đầy đủ, bạn có thể tiến hành lắp đặt theo hướng dẫn chi tiết dưới đây.
Hướng dẫn cách đấu tụ bù 1 pha đơn giản và đúng kỹ thuật
Đấu tụ bù 1 pha vào hệ thống điện 220V là thao tác tương đối đơn giản nếu bạn nắm vững nguyên lý và tuân thủ đúng kỹ thuật.

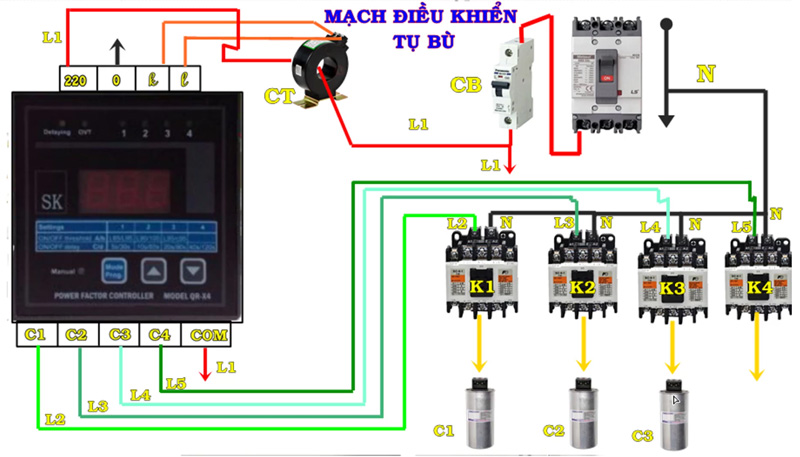

Sơ đồ nguyên lý cách nối tụ bù 1 pha trong hệ thống 220V
Tụ bù 1 pha luôn được đấu song song với tải điện trong hệ thống. Tuyệt đối không đấu nối tiếp vì sẽ làm ảnh hưởng đến hoạt động của thiết bị.
Nguyên lý sơ đồ đấu nối:
- Một đầu của tụ nối vào dây pha (L)
- Đầu còn lại nối vào dây trung tính (N)
- Có thể lắp qua Aptomat riêng để dễ kiểm soát và ngắt điện khi cần bảo trì
Sơ đồ cơ bản:
Nguồn điện 220V
| |
(L) (N)
| |
------- -------
| Tụ bù 1 pha |
------- -------
| |
Tải điện (đèn, máy lạnh, bơm nước…)
Cách đấu nối tụ bù 1 pha với dây pha và dây trung tính
Sau khi xác định đúng vị trí lắp đặt và dây dẫn, tiến hành các bước đấu nối như sau:
1. Ngắt nguồn điện và xác định dây
- Tắt aptomat tổng
- Dùng bút thử điện để xác định dây pha (có điện) và dây trung tính (không có điện)
2. Đấu dây tụ vào mạch điện
- Nối dây thứ nhất của tụ vào dây pha (L)
- Nối dây thứ hai của tụ vào dây trung tính (N)
- Nếu có Aptomat riêng cho tụ, nối tụ vào phía ra của aptomat
3. Cố định tụ vào vị trí an toàn
- Dùng domino hoặc đầu cốt để đảm bảo điểm nối chắc chắn
- Bọc kín các đầu nối bằng băng keo điện
4. Kiểm tra lại toàn bộ mối nối
- Đảm bảo không có dây hở, không rò điện, tụ được cố định chắc chắn
Kiểm tra sau đấu nối để đảm bảo tụ hoạt động ổn định
Sau khi đấu nối hoàn tất, tiến hành các bước sau để kiểm tra hoạt động của tụ:
- Bật lại nguồn điện từ Aptomat tổng và kiểm tra hoạt động của các thiết bị
- Dùng ampe kìm để đo dòng điện tiêu thụ, nếu tụ hoạt động tốt thì dòng sẽ giảm nhẹ
- Đo hệ số công suất (nếu có thiết bị đo cos φ) để đánh giá hiệu quả bù
- Theo dõi nhiệt độ tụ bù trong 1 – 2 giờ đầu sau khi hoạt động, nếu tụ ấm nhẹ là bình thường, nếu nóng bất thường cần ngắt và kiểm tra lại
Nếu bạn thực hiện đúng cách đấu tụ bù 1 pha, thiết bị sẽ hoạt động ổn định, góp phần giảm hao phí điện năng và nâng cao hiệu suất hệ thống điện gia đình.
Những lỗi thường gặp khi đấu tụ bù 1 pha và cách xử lý
Dù cách đấu tụ bù 1 pha tương đối đơn giản, nhưng nếu thao tác không chính xác sẽ gây ra nhiều sự cố ảnh hưởng đến thiết bị và toàn bộ hệ thống điện. Dưới đây là những lỗi phổ biến và cách xử lý hiệu quả.
Đấu sai cực tụ và hệ quả thường gặp
Một trong những lỗi cơ bản nhất là đấu sai dây pha và dây trung tính. Tụ bù 1 pha được thiết kế để hoạt động hiệu quả khi nối đúng cực, do đó:
- Nếu đảo ngược dây (pha ↔ trung tính), tụ vẫn có thể hoạt động nhưng hiệu quả bù thấp
- Trường hợp nghiêm trọng, tụ có thể bị nóng nhanh, giảm tuổi thọ hoặc cháy nổ nếu dòng điện không ổn định
- Đặc biệt nguy hiểm nếu tụ đấu nối tiếp thay vì song song, có thể khiến thiết bị sau tụ không hoạt động hoặc bị hỏng
Cách xử lý:
- Luôn sử dụng bút thử điện hoặc đồng hồ đo để xác định đúng pha và trung tính
- Đọc kỹ sơ đồ lắp đặt trước khi đấu nối
- Nếu phát hiện tụ bị nóng bất thường, ngắt nguồn và kiểm tra lại cách đấu dây
Chọn sai công suất tụ và cách khắc phục
Việc chọn tụ bù có công suất quá nhỏ hoặc quá lớn đều dẫn đến hiệu quả sử dụng kém:
- Tụ quá nhỏ: không đủ bù công suất phản kháng, cos φ không cải thiện đáng kể
- Tụ quá lớn: gây hiện tượng bù dư, có thể làm tăng dòng ngược, dẫn đến tổn hao và hỏng thiết bị
Cách khắc phục:
- Tính toán tổng công suất tải điện và hệ số cos φ hiện tại (nếu có thiết bị đo) để lựa chọn tụ phù hợp
- Với điện dân dụng, tụ bù thường dao động từ 5 µF đến 20 µF
- Có thể sử dụng nhiều tụ nhỏ ghép song song thay vì một tụ lớn, dễ điều chỉnh khi cần
Hệ thống điện không ổn định sau khi nối tụ bù 1 pha
Sau khi đấu tụ bù, nếu hệ thống điện xuất hiện các biểu hiện bất thường như:
- Ánh sáng đèn nhấp nháy
- Thiết bị điện hoạt động không ổn định
- Aptomat bị ngắt liên tục
- Tụ phát ra tiếng kêu, nóng bất thường
Thì rất có thể bạn đã đấu sai kỹ thuật, chọn sai công suất tụ hoặc có sự cố rò rỉ điện.
Cách sửa chữa:
- Ngắt tụ ra khỏi hệ thống và kiểm tra lại cách đấu nối
- Đo điện áp và dòng điện tải để kiểm tra có bị sụt áp hoặc bù dư hay không
- Kiểm tra tụ có bị phồng, nứt hay rò rỉ không; nếu có thì thay thế tụ mới
- Xem lại sơ đồ đấu tụ bù 1 pha và so sánh với cách bạn đã thực hiện
Ứng dụng của tụ bù trong hệ thống điện dân dụng 220V
Tụ bù 1 pha không chỉ được sử dụng trong các nhà máy hay công trình lớn, mà còn có ứng dụng thực tiễn rõ rệt trong hệ thống điện gia đình sử dụng điện áp 220V.
Một số ứng dụng tiêu biểu gồm:
- Cải thiện hệ số công suất (cos φ) trong các hộ gia đình sử dụng nhiều thiết bị cảm ứng như tủ lạnh, điều hòa, máy giặt, bơm nước…
- Giảm hao tổn điện năng, từ đó góp phần tiết kiệm chi phí tiền điện hàng tháng
- Ổn định điện áp đầu ra, bảo vệ thiết bị khỏi tình trạng sụt áp hoặc quá dòng
- Giảm tải cho đường dây và thiết bị đóng cắt, kéo dài tuổi thọ cho toàn bộ hệ thống điện
- Ngăn ngừa bị phạt tiền điện (với hộ kinh doanh) nếu hệ số công suất quá thấp
Việc ứng dụng đúng cách tụ bù trong điện dân dụng giúp hệ thống vận hành ổn định, tiết kiệm và bền vững hơn mà không cần thay đổi toàn bộ kết cấu điện trong nhà.
Thực hiện đúng cách đấu tụ bù 1 pha không chỉ giúp tiết kiệm điện năng mà còn nâng cao độ ổn định cho toàn hệ thống. Với sơ đồ chuẩn, thao tác cẩn thận và lựa chọn thiết bị phù hợp, người dùng phổ thông hoàn toàn có thể tự thực hiện tại nhà.
