ELCB có bảo vệ quá tải và ngắn mạch không?

ELCB thông thường không bảo vệ quá tải và ngắn mạch

Nếu ELCB đang nói tới là thiết bị chỉ bảo vệ dòng rò, câu trả lời là không. Nhiệm vụ của nó là phát hiện dòng điện bị thất thoát khỏi đường đi bình thường, chẳng hạn dòng rò qua vỏ thiết bị hoặc xuống đất, rồi ngắt mạch khi dòng dư vượt ngưỡng tác động.

Quá tải và ngắn mạch lại thuộc nhóm quá dòng. Quá tải xảy ra khi dòng tải vượt mức cho phép trong một khoảng thời gian; ngắn mạch tạo ra dòng sự cố rất lớn do các điểm có điện thế khác nhau nối với nhau qua trở kháng thấp. Hai tình huống này cần phần tử bảo vệ quá dòng riêng, như MCB, MCCB, cầu chì hoặc cơ cấu bảo vệ quá dòng tích hợp trong RCBO.

Có một ngoại lệ quan trọng: một số sản phẩm ngoài thị trường có thể vẫn được gọi chung là “ELCB” nhưng thực tế là thiết bị kết hợp chống rò và bảo vệ quá dòng. Nếu thông số kỹ thuật xác nhận đó là RCBO hoặc có chức năng bảo vệ quá tải, ngắn mạch tích hợp, thiết bị mới có thể thực hiện đủ các chức năng này.

Vì sao ELCB chống rò nhưng không nhận biết được mọi quá dòng?

Thiết bị chống dòng rò làm việc bằng cách so sánh dòng điện đi qua dây pha với dòng điện quay về qua dây trung tính hoặc các dây dẫn làm việc tương ứng. Trong trạng thái bình thường, tổng dòng đi và về gần như cân bằng. Khi một phần dòng điện rò sang đất hoặc đi qua đường dẫn ngoài mạch dự kiến, xuất hiện dòng dư; khi dòng dư vượt ngưỡng cài đặt hoặc ngưỡng danh định của thiết bị, cơ cấu cắt sẽ tác động.

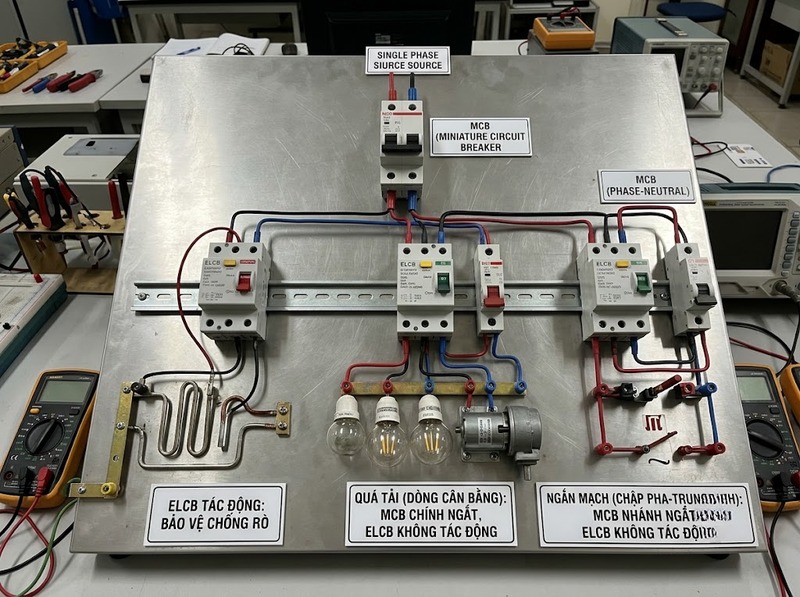

Cơ chế này khác hoàn toàn với bảo vệ quá dòng. Một mạch có thể đang quá tải nhưng dòng đi qua dây pha và dòng quay về dây trung tính vẫn gần bằng nhau. Khi đó dòng dư có thể rất nhỏ, nên ELCB chỉ chống rò không có căn cứ để ngắt. Tương tự, một ngắn mạch pha–trung tính có thể tạo dòng rất lớn nhưng vẫn không tạo chênh lệch dòng đủ để cơ cấu dòng dư tác động.

Bảo vệ quá tải thường cần cơ cấu nhiệt hoặc thuật toán tương đương để phản ứng theo mức dòng và thời gian. Bảo vệ ngắn mạch cần cơ cấu từ, điện tử hoặc phần tử cắt có khả năng phản ứng với dòng sự cố lớn. ELCB/RCCB chỉ chống rò không có các chức năng này, nên không thể thay thế thiết bị bảo vệ quá dòng.

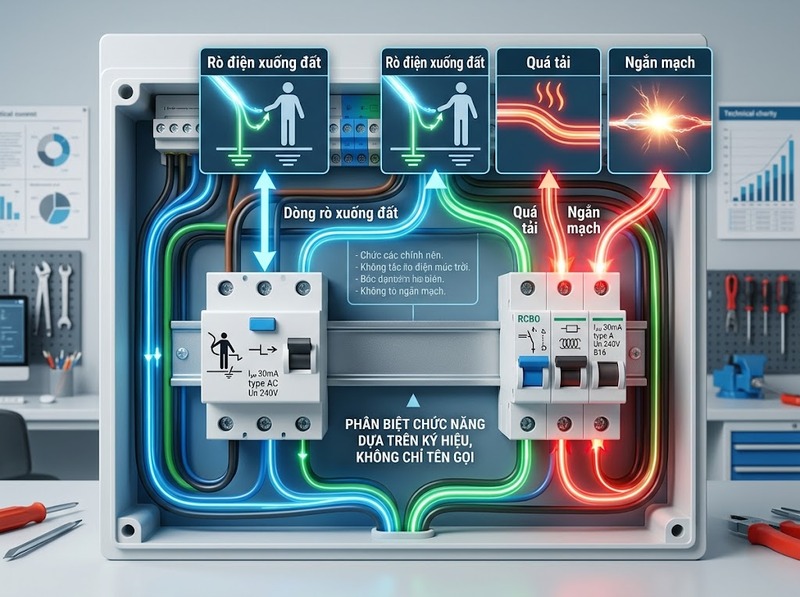

ELCB, RCCB, MCB và RCBO khác nhau ở chức năng nào?

Sự khác nhau quan trọng nhất không nằm ở tên gọi “cầu dao” hay “aptomat”, mà ở chức năng bảo vệ thực tế bên trong thiết bị.

Bảng này áp dụng theo chức năng, không nên dùng để suy đoán chỉ từ tên thương mại. Nếu một thiết bị được ghi “ELCB” nhưng thông số kỹ thuật cho biết có bảo vệ quá dòng tích hợp, cần đối chiếu nó với nhóm thiết bị kết hợp thay vì mặc định coi là RCCB.

ELCB 40A hoặc 63A có tự ngắt khi dòng vượt 40A, 63A không?

Không nên hiểu như vậy. Trên một thiết bị chống rò thuần túy, con số như 40A hoặc 63A thường là dòng điện danh định mà thiết bị được thiết kế để mang trong các điều kiện quy định. Nó không đồng nghĩa với ngưỡng quá tải mà thiết bị sẽ tự ngắt.

Một thông số khác thường xuất hiện là dòng dư tác động danh định, ký hiệu dạng IΔn và thường thể hiện bằng miliampe, ví dụ 30 mA. Hai thông số này mô tả hai đại lượng khác nhau: 63A nói về dòng tải danh định của thiết bị, còn 30 mA nói về độ nhạy đối với dòng rò.

Vì vậy, một RCCB ghi 63A/30mA không có nghĩa nó sẽ bảo vệ quá tải khi dòng vượt 63A. Nếu không có cơ cấu bảo vệ quá dòng tích hợp, thiết bị vẫn cần được phối hợp với MCB, MCCB hoặc phần tử bảo vệ quá dòng phù hợp để tránh việc bản thân thiết bị và dây dẫn phải chịu dòng vượt khả năng cho phép.

Khi nào ELCB cần kết hợp với MCB?

Nếu thiết bị chống rò là loại không tích hợp bảo vệ quá dòng, nó cần được sử dụng trong hệ thống đã có thiết bị bảo vệ quá tải và ngắn mạch phù hợp. Cách phối hợp phổ biến là dùng RCCB/ELCB để giám sát dòng rò, còn MCB hoặc thiết bị bảo vệ quá dòng khác chịu trách nhiệm cắt khi quá tải hay ngắn mạch.

Trong tủ điện dân dụng, có thể gặp cấu hình một thiết bị chống rò bảo vệ cho một nhóm mạch, kết hợp với các MCB bảo vệ từng nhánh. Một phương án khác là dùng RCBO cho từng mạch cần bảo vệ độc lập. Hai cách đều có thể tạo đủ chức năng bảo vệ nếu thiết bị được lựa chọn và phối hợp đúng; điểm khác nhau chủ yếu nằm ở mức độ tách biệt sự cố, không gian tủ điện và cách tổ chức mạch.

Không nên chỉ dựa vào việc “đã có ELCB” để bỏ MCB. Cũng không nên tự suy ra thứ tự lắp đặt hoặc dòng định mức chỉ từ một ví dụ chung, vì việc phối hợp còn phụ thuộc sơ đồ hệ thống, tiết diện dây, dòng tải, khả năng cắt và hướng dẫn của thiết bị. Với mạch điện thực tế, đặc biệt là tủ điện tổng hoặc tải công suất lớn, việc lựa chọn cần do người có chuyên môn kiểm tra.

Cách nhận biết thiết bị có bảo vệ quá tải và ngắn mạch

Cách chắc chắn nhất là kiểm tra loại thiết bị và thông số bảo vệ, không chỉ nhìn tên ELCB trên vỏ hoặc tên sản phẩm của người bán.

Trước hết, nếu thiết bị được xác định là RCCB/RCD không có bảo vệ quá dòng, hãy coi nó là thiết bị chống rò. Các thông số như dòng danh định theo ampere và độ nhạy dòng dư theo mA không chứng minh rằng thiết bị có chức năng cắt quá tải.

Ngược lại, RCBO là nhóm thiết bị kết hợp. Ngoài thông số dòng dư, RCBO còn có các thông số dành cho phần bảo vệ quá dòng, chẳng hạn dòng định mức của nhánh, đặc tính tác động theo dòng và khả năng cắt ngắn mạch. Sự xuất hiện của các thông số này giúp phân biệt chức năng quá dòng với thông số dòng rò.

Nếu trên thiết bị chỉ thấy tên ELCB hoặc một thông số như 63A/30mA mà không xác định được có cơ cấu quá dòng hay không, không nên mặc định rằng nó bảo vệ ngắn mạch và quá tải. Hãy tra thông số kỹ thuật chính thức của đúng mã thiết bị; khi chưa xác nhận được, phương án an toàn là xem nó như thiết bị chống rò và bảo đảm hệ thống vẫn có bảo vệ quá dòng riêng.

ELCB loại chỉ chống rò không thay thế được MCB về bảo vệ quá tải và ngắn mạch. Dòng định mức 40A, 63A trên RCCB/ELCB không phải là ngưỡng tự cắt quá tải; còn thông số mA thể hiện độ nhạy với dòng rò. Nếu cần một thiết bị có thể xử lý cả dòng rò, quá tải và ngắn mạch, hãy xác định đúng loại có bảo vệ quá dòng tích hợp như RCBO, đồng thời phối hợp thiết bị theo thiết kế của hệ thống điện.
