Cấu tạo đèn pha LED và hiệu ứng phát sáng giữa chip COB và SMD

Cấu tạo đèn pha LED hiện đại

Đèn pha LED là một trong những thiết bị chiếu sáng công suất cao, có cấu tạo kỹ thuật tinh gọn nhưng hiệu quả vượt trội. Cấu tạo đèn pha LED hiện đại gồm nhiều bộ phận quan trọng được lắp ráp chặt chẽ, mỗi thành phần giữ vai trò riêng biệt nhưng đồng bộ trong vận hành ánh sáng, độ bền và khả năng chống chịu môi trường.

Dưới đây là các bộ phận chính trong cấu tạo đèn pha LED hiện đại:

Chip LED là bộ phận tạo ánh sáng chính

• Chip SMD: Cho ánh sáng đều, góc chiếu rộng, phù hợp chiếu sáng diện rộng.
• Chip COB: Tập trung ánh sáng mạnh, hiệu suất cao, phù hợp chiếu xa như trong sân bóng, kho bãi.

Tiêu chí lựa chọn chip LED tốt:

• Độ sáng (lumen/watt)
• Chỉ số hoàn màu (CRI ≥ 80)
• Thương hiệu chip uy tín như Bridgelux, Cree, Osram, Epistar…

Driver LED điều khiển dòng điện ổn định

Driver LED là bộ điều khiển dòng điện giúp cung cấp nguồn điện ổn định cho chip LED hoạt động. Đây là bộ phận quan trọng thứ hai sau chip LED, ảnh hưởng trực tiếp đến độ bền và độ ổn định của ánh sáng.

Chức năng chính của driver LED:

• Biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC)
• Ổn định điện áp để tránh hiện tượng nhấp nháy, chớp tắt
• Bảo vệ chip LED khỏi quá dòng, quá áp

Các loại driver LED phổ biến:

• Driver không cách ly: giá rẻ, hiệu suất cao nhưng độ an toàn thấp hơn
• Driver cách ly: an toàn điện tốt, chống sốc điện, thường dùng ngoài trời

Bộ tản nhiệt giúp kéo dài tuổi thọ đèn

Tản nhiệt là bộ phận giúp truyền nhiệt từ chip LED ra ngoài môi trường để tránh quá nhiệt. Vì chip LED khi hoạt động liên tục sẽ phát sinh nhiệt lượng lớn, nếu không được tản nhanh sẽ gây cháy chip hoặc giảm tuổi thọ.

Chất liệu tản nhiệt phổ biến:

• Nhôm đúc nguyên khối (Aluminum die-cast)
• Hợp kim nhôm phủ sơn tĩnh điện

Thiết kế tản nhiệt hiệu quả:

• Các rãnh tản nhiệt sâu, bố trí hình cánh chim hoặc dạng tổ ong
• Đặt trực tiếp sau chip LED để truyền nhiệt nhanh

Cảnh báo thường gặp:

• Đèn pha LED giá rẻ thường dùng vỏ mỏng, tản nhiệt kém → dễ nóng, cháy bóng sau vài tháng

Thấu kính và chóa định hướng ánh sáng hiệu quả

Vai trò của thấu kính và chóa:

• Thấu kính: Giúp hội tụ hoặc khuếch tán ánh sáng theo yêu cầu
• Chóa phản xạ: Tăng hiệu suất ánh sáng, điều chỉnh góc chiếu (30°, 60°, 120°…)

So sánh ứng dụng giữa các góc chóa:

Vỏ đèn và gioăng cao su tăng khả năng chống nước

Chất liệu vỏ đèn thông dụng:

• Hợp kim nhôm đúc áp lực cao
• Sơn tĩnh điện chống oxy hóa, chống ăn mòn

Cấp độ bảo vệ phổ biến:

• IP65: Bảo vệ khỏi bụi và tia nước từ mọi hướng
• IP66: Chống nước mạnh, phù hợp lắp ngoài trời thường xuyên

Sự khác biệt giữa chip LED COB và SMD

Trong cấu tạo đèn pha LED, chip LED là thành phần quan trọng nhất quyết định đến ánh sáng, hiệu suất và độ bền. Hai loại chip phổ biến nhất hiện nay là COB (Chip On Board) và SMD (Surface Mounted Diode). Mỗi loại có cấu tạo và cơ chế hoạt động riêng, ảnh hưởng trực tiếp đến thiết kế và hiệu quả sử dụng của đèn pha.

Chip COB là gì và đặc điểm cấu tạo kỹ thuật

Chip COB (Chip On Board) là loại chip LED có cấu tạo đặc biệt: nhiều đi-ốt phát sáng (LED die) được gắn trực tiếp lên một bảng mạch đơn lẻ (substrate), sau đó phủ bằng lớp phosphor. Các đi-ốt này không cần vỏ bọc riêng lẻ như SMD mà kết nối trực tiếp trên một đế tản nhiệt.

Đặc điểm kỹ thuật nổi bật:

• Có thể chứa 10–100 đi-ốt trong một chip duy nhất
• Tạo ra nguồn sáng đồng nhất, không có điểm sáng rời
• Có hiệu suất phát quang cao, ánh sáng mạnh và tập trung
• Thường kết hợp với tản nhiệt lớn để ổn định nhiệt độ

Ứng dụng lý tưởng:

• Đèn pha công suất lớn
• Đèn chiếu xa
• Chiếu sáng sân thể thao, nhà xưởng ngoài trời

Chip SMD là gì và nguyên lý hoạt động cơ bản

Chip SMD (Surface Mounted Diode) là loại chip LED có cấu tạo nhỏ gọn, mỗi chip là một đơn vị LED riêng biệt được hàn trực tiếp lên bảng mạch (PCB) bằng công nghệ dán bề mặt.

Nguyên lý hoạt động:

• Mỗi chip SMD gồm 1–3 diode phát sáng
• Mỗi diode được đặt trong gói bán dẫn riêng biệt
• Ánh sáng từ nhiều chip SMD kết hợp lại tạo ra hiệu ứng chiếu sáng tổng thể

Ưu điểm nổi bật:

• Góc chiếu rộng, ánh sáng phân tán đều
• Tỏa nhiệt ít hơn, dễ tích hợp trong thiết kế mỏng
• Phù hợp chiếu sáng quảng cáo, sân vườn, khu vực dân dụng

So sánh thiết kế vật lý giữa chip COB và chip SMD

Bảng so sánh dưới đây giúp bạn hiểu rõ sự khác biệt vật lý giữa chip COB và chip SMD trong cấu tạo đèn pha LED:

Các yếu tố ảnh hưởng đến hiệu suất phát sáng của từng loại

Hiệu suất phát sáng (lumens per watt) của chip LED phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện vận hành. Dưới đây là những yếu tố ảnh hưởng trực tiếp:

1. Chất lượng chip LED

• Chip cao cấp từ Osram, Bridgelux, Cree... cho hiệu suất sáng cao và độ bền lâu dài
• Chip rẻ tiền dễ giảm quang thông sau vài trăm giờ

2. Hệ thống tản nhiệt

• COB tỏa nhiều nhiệt → nếu tản không đủ sẽ giảm hiệu suất nhanh
• SMD tỏa nhiệt ít hơn nhưng cũng cần tản tốt nếu gắn số lượng lớn

3. Driver LED

• Dòng điện không ổn định làm giảm công suất phát sáng
• Driver tốt giúp duy trì điện áp tối ưu cho chip LED

4. Môi trường lắp đặt

• Nhiệt độ môi trường cao khiến chip dễ lão hóa
• Ẩm thấp không có IP bảo vệ → ảnh hưởng hiệu suất

5. Lớp phủ quang học (phosphor)

• Lớp phủ kém làm giảm hiệu suất chuyển đổi điện – quang
• Phủ sai loại ánh sáng dễ ngả màu, biến đổi nhiệt độ màu

Hiệu ứng ánh sáng của đèn pha LED dùng chip COB và SMD

Hiệu ứng ánh sáng là yếu tố quan trọng khi đánh giá hiệu quả sử dụng thực tế của đèn pha LED. Mỗi loại chip LED – COB hay SMD – tạo ra hiệu ứng ánh sáng khác nhau về độ tập trung, độ phủ và khả năng xuyên sáng. Việc hiểu rõ các đặc tính này giúp người dùng lựa chọn đúng loại đèn cho từng không gian chiếu sáng cụ thể.

Hiệu ứng ánh sáng của chip COB khi sử dụng ngoài trời

Chip COB tạo ra hiệu ứng ánh sáng tập trung và mạnh mẽ, thích hợp cho các không gian ngoài trời có yêu cầu chiếu sáng xa và có điểm nhấn rõ ràng.

Đặc trưng hiệu ứng ánh sáng của chip COB:

• Ánh sáng mạnh và đồng nhất, không bị chia tách điểm sáng
• Góc chiếu hẹp (30°–60°), tạo chùm sáng rõ ràng
• Có khả năng xuyên sương mù, chiếu xa 10–30m tùy công suất

Tình huống áp dụng ngoài trời:

• Chiếu bảng hiệu, cổng công trình, kho bãi
• Sân bóng đá mini, sân tennis, bãi giữ xe lớn
• Lắp trên trụ cao để chiếu xuống một khu vực cố định

Hiệu ứng ánh sáng của chip SMD khi lắp cho khu vực rộng

Khác với COB, chip SMD tạo hiệu ứng ánh sáng tản rộng và mềm mại, rất phù hợp chiếu sáng khu vực lớn nhưng không cần độ tập trung cao.

Đặc điểm hiệu ứng của chip SMD:

• Ánh sáng đều, lan tỏa, không tạo điểm sáng chói
• Góc chiếu rộng (90°–120°), chiếu sáng bao phủ không gian lớn
• Không gây chói mắt, thân thiện với mắt người nhìn gần

Ứng dụng thực tế:

• Chiếu sáng sân vườn, công viên, khu dân cư
• Chiếu sáng quảng cáo bảng hiệu lớn hoặc sân khấu sự kiện
• Đèn đường LED cho khu dân sinh, nhà xưởng thấp trần

So sánh cường độ chiếu sáng và vùng phủ ánh sáng

Bảng so sánh dưới đây cho thấy rõ khác biệt về hiệu ứng ánh sáng giữa chip COB và chip SMD trong cấu tạo đèn pha LED:

Gợi ý lựa chọn chip phù hợp với mục đích sử dụng

Để chọn đúng chip LED trong đèn pha, cần dựa trên mục đích sử dụng thực tế, môi trường lắp đặt và hiệu ứng mong muốn. Dưới đây là gợi ý lựa chọn phù hợp:

Nên chọn chip COB khi:

• Cần chiếu sáng điểm nhấn: bảng hiệu, sân khấu, biển quảng cáo
• Khu vực ngoài trời rộng nhưng cần ánh sáng tập trung: bãi xe, nhà kho, công trình thi công
• Mong muốn ánh sáng cường độ cao và hiệu quả chiếu xa

Nên chọn chip SMD khi:

• Cần chiếu sáng đều khắp không gian: sân vườn, đường nội bộ, công viên
• Lắp đèn gần người sinh hoạt → ưu tiên ánh sáng mềm và không chói
• Yêu cầu thiết bị có thiết kế mỏng, gọn và ít sinh nhiệt

Các mẫu đèn pha LED COB và SMD phổ biến trên thị trường

Hiện nay, thị trường đèn pha LED phát triển đa dạng với nhiều dòng sản phẩm sử dụng chip COB và SMD, phục vụ từng mục đích chiếu sáng cụ thể như sân thể thao, công trình, sân vườn hay nhà xưởng. Việc lựa chọn đúng mẫu đèn sẽ giúp tối ưu chi phí, hiệu quả chiếu sáng và độ bền sản phẩm.

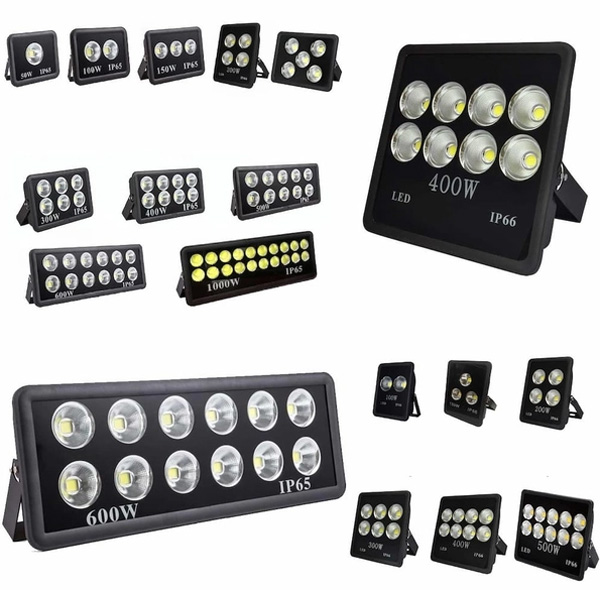

Mẫu đèn pha LED chip COB dùng cho sân bóng mini

Đèn pha LED sử dụng chip COB là lựa chọn lý tưởng cho sân bóng mini nhờ khả năng tập trung ánh sáng và chiếu xa hiệu quả. Loại đèn này thường được lắp trên trụ cao hoặc mái tôn, chiếu sáng trực tiếp xuống mặt sân để tạo vùng sáng rõ nét, không gây bóng mờ.

Đặc điểm kỹ thuật nổi bật:

• Công suất phổ biến: 100W, 150W, 200W
• Cường độ ánh sáng: >100lm/W
• Góc chiếu: 30°–60°, ánh sáng tập trung
• Nhiệt độ màu: 5700K (ánh sáng trắng mát, gần ánh sáng ban ngày)
• Chống nước: IP66, thích hợp môi trường mưa nắng khắc nghiệt

Ứng dụng thực tế:

• Sân bóng đá mini 5 người
• Sân cầu lông ngoài trời
• Sân chơi khu dân cư

Mẫu đèn pha LED chip SMD chống nước IP66 ngoài trời

Mẫu đèn sử dụng chip SMD có thiết kế tản sáng rộng và ánh sáng dịu nhẹ, phù hợp cho chiếu sáng các khu vực ngoài trời cần độ phủ ánh sáng lớn nhưng không yêu cầu chiếu xa.

Tính năng kỹ thuật:

• Công suất đa dạng: 50W, 100W, 150W
• Chip LED SMD: loại 2835 hoặc 5730 độ sáng cao
• Góc chiếu sáng: 120°, ánh sáng lan tỏa
• Tiêu chuẩn IP: IP66 – chống bụi hoàn toàn, chịu được tia nước áp suất mạnh
• Chất liệu vỏ: nhôm đúc tản nhiệt, phủ sơn tĩnh điện chống oxy hóa

Vị trí lắp đặt phổ biến:

• Cổng ra vào nhà xưởng
• Hành lang công trình
• Bảng hiệu quảng cáo ngoài trời
• Sân vườn biệt thự, lối đi công viên

Mẫu đèn pha LED công suất lớn cho nhà xưởng

Nhà xưởng, kho bãi thường yêu cầu ánh sáng mạnh, liên tục và vùng chiếu rộng. Vì vậy, các mẫu đèn pha LED công suất lớn (200W – 400W) sử dụng chip COB hoặc SMD hiệu suất cao được lựa chọn để lắp đặt ở độ cao từ 6m trở lên.

Đặc điểm cần thiết:

• Công suất phổ biến: 200W, 300W, 400W
• Tùy chọn chip:
  • COB: tập trung cho chiếu vùng cố định (máy móc, bàn làm việc)
  • SMD: phủ sáng toàn xưởng hoặc hành lang dài
• Hiệu suất sáng: >120lm/W, tiết kiệm điện
• Cấp bảo vệ: IP66, IK08 (chống va đập)
• Driver: loại chống sụt áp, ổn định dòng điện khi làm việc 8–12h/ngày

Gợi ý vị trí lắp đặt:

• Xưởng cơ khí, xưởng may, xưởng gỗ
• Kho logistics, nhà máy lắp ráp
• Sân bê tông, khu trung chuyển hàng hóa

Việc hiểu rõ cấu tạo từng bộ phận và đặc tính phát sáng của chip COB và SMD không chỉ giúp nâng cao hiệu quả chiếu sáng mà còn tối ưu hóa chi phí đầu tư ban đầu và bảo trì. Mỗi loại chip đều có ưu điểm riêng, do đó lựa chọn đúng sẽ mang lại giá trị sử dụng bền vững và hiệu quả ánh sáng như mong đợi trong từng không gian.
