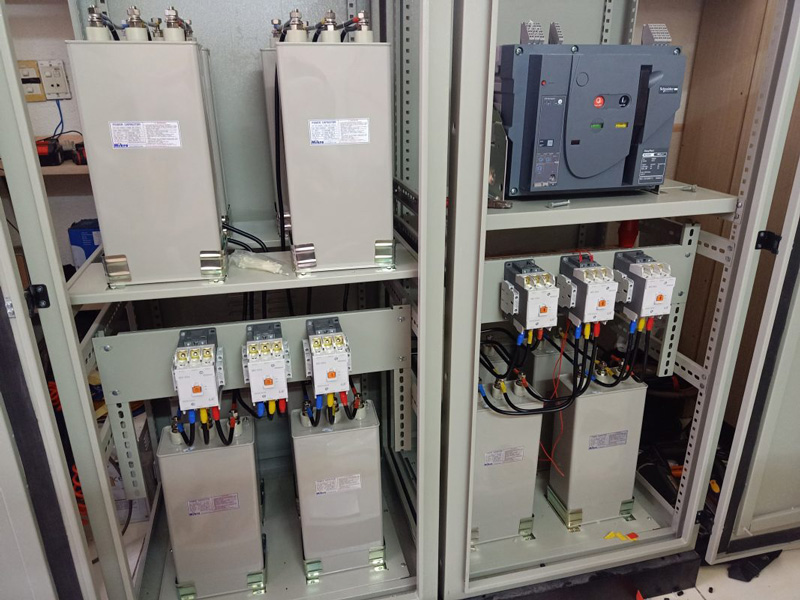

Cách tính toán lắp đặt tụ bù hạ thế cho tủ điện nhà máy và kho xưởng

Quy trình tính toán lắp đặt tụ bù hạ thế hiệu quả

1. Khảo sát tải tiêu thụ và phân bổ nhóm tụ bù

Bước đầu tiên trong quá trình tính toán lắp đặt tụ bù hạ thế là khảo sát thực tế hệ thống điện đang sử dụng. Mục tiêu chính là xác định mức tiêu thụ điện năng, hệ số công suất hiện tại (cos φ) và mức công suất phản kháng cần bù (Qb).

Các bước thực hiện bao gồm:

• Đo tổng công suất tác dụng (P) tại các thời điểm tải cao điểm
• Ghi nhận hệ số công suất bằng thiết bị đo chuyên dụng
• Phân tích các nhóm tải lớn như động cơ, máy lạnh, lò nung… để xác định vị trí đặt tụ bù riêng nếu cần

Từ kết quả khảo sát, ta phân chia hệ thống tụ bù theo từng nhóm tải hoặc khu vực. Việc này giúp bù chính xác và tránh hiện tượng bù dư toàn hệ thống.

2. Lựa chọn loại tụ và cấu hình phù hợp (tự động, bán tự động)

Tùy theo tính chất tải và mức độ dao động trong hệ thống mà lựa chọn loại tụ bù tương ứng:

• Tụ bù bán tự động: phù hợp với hệ thống tải ổn định, ít thay đổi
• Tụ bù tự động nhiều cấp: thích hợp cho nhà máy có tải biến thiên theo ca làm việc, mùa vụ hoặc thiết bị khởi động nhiều lần trong ngày

Ngoài ra, cần xác định:

• Công suất mỗi cấp tụ (thường là 5, 10, 15 hoặc 20 kVAR)
• Dải điện áp hoạt động của tụ: 415V, 440V, 480V, tùy hệ thống
• Loại tụ: khô hay dầu, thương hiệu và tiêu chuẩn chất lượng phù hợp

Cấu hình bộ điều khiển tụ (RVC, BKT, PCOSys...) cần tương thích với số cấp bù và khả năng đo dòng điện chính xác.

3. Tính toán dây dẫn, thiết bị đóng cắt và bảo vệ tương ứng

Khi đã có phương án chọn tụ, bước tiếp theo là tính toán các thành phần đi kèm trong tủ điện:

Dây dẫn

• Tính tiết diện dây theo dòng điện chạy qua từng cấp tụ
• Ưu tiên sử dụng cáp mềm chịu nhiệt cao nếu đặt trong tủ kín

Contactor (thiết bị đóng ngắt)

• Chọn theo dòng làm việc của từng cấp tụ
• Ưu tiên loại có khả năng chịu dòng khởi động cao, có thể tích hợp bộ chống hồ quang

CB bảo vệ và cầu chì

• Mỗi tụ cần một CB riêng để cô lập khi cần bảo trì
• Dòng cắt phải lớn hơn 1,3–1,5 lần dòng định mức tụ

Việc tính toán chính xác các thành phần này giúp hệ thống tụ bù hoạt động ổn định, không gây quá nhiệt hay chập cháy trong quá trình vận hành.

Nguyên tắc thiết kế và lắp đặt tụ bù hạ thế trong tủ điện

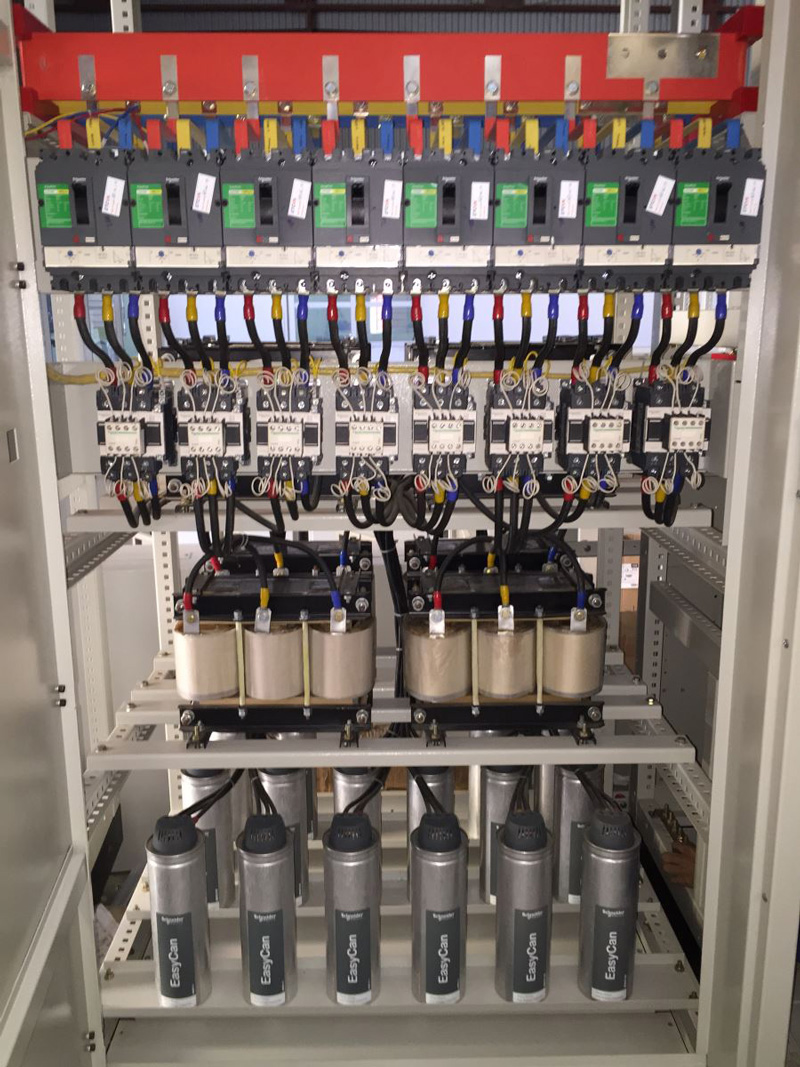

Sơ đồ lắp đặt chuẩn theo mô hình tủ điện 3 pha

Một sơ đồ tụ bù tiêu chuẩn cho hệ thống 3 pha bao gồm:

• Bộ điều khiển tụ bù lấy tín hiệu dòng từ biến dòng (CT) lắp trên dây pha tổng
• Các tụ bù được đấu song song với tải qua contactor và MCB riêng từng cấp
• Mạch điều khiển tách biệt với mạch động lực để tăng độ an toàn
• Dây tiếp địa cho từng cụm tụ để đảm bảo khả năng chống rò điện

Sơ đồ này cần tuân theo các tiêu chuẩn IEC hoặc TCVN về thiết bị điện hạ thế, đặc biệt là trong hệ thống tủ đóng cắt có công suất lớn.

Vị trí đặt tụ bù tối ưu trong hệ thống phân phối

Không phải cứ lắp tụ bù ở đầu nguồn là hiệu quả. Tùy cấu trúc hệ thống điện, nên chọn vị trí lắp sao cho:

• Gần nhóm tải tiêu thụ công suất phản kháng cao (động cơ, máy ép, điều hòa trung tâm...)
• Giảm tổn thất đường dây do truyền tải dòng phản kháng
• Dễ dàng kiểm tra, bảo trì mà không gây ảnh hưởng đến hệ thống chính

Trong nhiều nhà xưởng, phương án hiệu quả là bố trí tủ tụ bù phụ tại các nhánh chính và một tủ bù tổng ở đầu nguồn.

Cách chia cấp bù và điều khiển tự động bằng bộ RVC hoặc BKT

Việc chia cấp bù cần cân đối giữa số lượng cấp, giá thành thiết bị và độ linh hoạt khi vận hành:

• Hệ thống từ 3–6 cấp là phổ biến, mỗi cấp 5–25 kVAR
• Bộ điều khiển RVC (Schneider) hoặc BKT (LS, Samwha) có chức năng đóng ngắt theo mức tải tự động
• Nên chọn bộ điều khiển có hiển thị hệ số công suất, dòng điện, báo lỗi tụ và có thể cài đặt độ trễ đóng/ngắt

Chia cấp bù hiệu quả giúp hệ thống hoạt động ổn định, tránh hiện tượng bật/tắt liên tục gây hỏng tụ hoặc contactor.

Khuyến nghị kỹ thuật khi lắp tụ bù cho nhà máy và kho xưởng

Lựa chọn thiết bị theo tiêu chuẩn IEC và TCVN

Việc lựa chọn tụ bù và thiết bị đi kèm cần tuân thủ các tiêu chuẩn quốc tế và trong nước để đảm bảo an toàn và độ tin cậy lâu dài. Một số tiêu chuẩn kỹ thuật cần áp dụng:

• IEC 60831: dành cho tụ điện hạ thế dùng trong hệ thống điện xoay chiều
• IEC 61439: tiêu chuẩn tủ điện hạ thế lắp ráp sẵn
• TCVN 7997: quy định kỹ thuật cho tụ bù công suất trong hệ thống điện Việt Nam

Các linh kiện như contactor, bộ điều khiển, MCB, cầu chì cũng nên lựa chọn từ các thương hiệu uy tín có đầy đủ chứng nhận CO-CQ và bảo hành kỹ thuật rõ ràng.

Ưu tiên sử dụng bộ tụ bù tự động nhiều cấp

Trong môi trường vận hành có tải thay đổi liên tục như nhà máy sản xuất, kho vận, trung tâm dữ liệu, tụ bù tự động là lựa chọn tối ưu. Bộ tụ bù tự động nhiều cấp mang lại:

• Khả năng đóng ngắt linh hoạt theo mức tải thực tế
• Giảm hiện tượng bù quá mức hoặc thiếu bù
• Hỗ trợ cảnh báo lỗi tụ, lỗi điện áp và ghi nhận thông số vận hành

Nên sử dụng bộ điều khiển từ 4 đến 12 cấp, tùy theo quy mô công suất bù, để đạt hiệu quả tối đa trong vận hành.

Bảo trì định kỳ để đảm bảo độ ổn định lâu dài

Tụ bù là thiết bị có tuổi thọ giới hạn và dễ bị suy giảm chất lượng nếu không được bảo trì đúng cách. Để duy trì hiệu quả hoạt động, cần:

• Vệ sinh và kiểm tra siết chặt terminal, cầu đấu 6–12 tháng/lần
• Đo điện dung tụ bù và thay thế nếu giá trị suy giảm trên 10%
• Kiểm tra hoạt động của contactor, relay, bộ điều khiển
• Kiểm tra nhiệt độ trong tủ, lắp thêm quạt tản nhiệt nếu cần

Việc bảo trì định kỳ giúp ngăn ngừa hỏng hóc bất ngờ và kéo dài tuổi thọ hệ thống.

Ứng dụng thực tế và chi phí lắp đặt tụ bù hạ thế

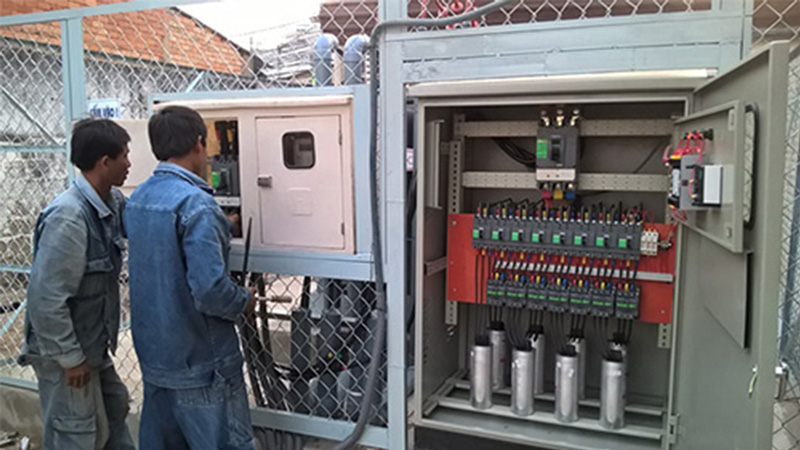

Lắp tụ bù cho nhà xưởng sản xuất liên tục

Tại các nhà xưởng có dây chuyền hoạt động suốt ngày đêm như dệt may, in ấn, nhựa, thép..., hệ số công suất thường xuyên ở mức thấp do tải cảm ứng lớn. Việc lắp đặt tụ bù giúp:

• Nâng hệ số công suất lên ≥ 0,9 để tránh bị phạt từ đơn vị cung cấp điện
• Giảm dòng phản kháng, giảm tổn thất truyền tải
• Tối ưu hóa chi phí vận hành và ổn định điện áp trong nội bộ nhà xưởng

Lắp đặt nên chọn loại tụ bù có công suất lớn, hệ thống tủ bù tự động từ 6 cấp trở lên để đáp ứng tải thay đổi theo ca làm việc.

Ứng dụng tụ bù trong kho lạnh, kho logistic và trung tâm dữ liệu

Đây là các hệ thống có tải đặc thù:

• Kho lạnh: hoạt động liên tục, dùng nhiều motor và máy nén
• Kho logistic: có nhiều cẩu trục, băng chuyền, xe nâng điện
• Trung tâm dữ liệu: yêu cầu điện áp ổn định, không gián đoạn

Việc lắp tụ bù giúp:

• Duy trì điện áp ổn định cho thiết bị nhạy cảm
• Giảm tổn hao điện năng trong đường dây dài
• Hạn chế sụt áp và tăng khả năng mở rộng tải trong tương lai

Nên ưu tiên sử dụng tụ bù khô, bộ điều khiển kỹ thuật số và có khả năng ghi log sự kiện.

Chi phí đầu tư ban đầu và thời gian hoàn vốn ước tính

Chi phí lắp đặt tụ bù hạ thế phụ thuộc vào:

• Tổng công suất cần bù (tổng kVAR)
• Số cấp điều khiển, loại tụ và bộ điều khiển
• Chi phí tủ điện, dây dẫn, CB, thi công

Ví dụ: với hệ thống cần bù 100 kVAR, lắp tủ tụ bù tự động 6 cấp, chi phí đầu tư dao động từ 25 đến 45 triệu đồng tùy theo thương hiệu và chủng loại thiết bị.

Thời gian hoàn vốn trung bình:

• Từ 6 đến 12 tháng nhờ tiết kiệm chi phí điện và tránh bị phạt do cos φ thấp
• Với hệ thống lớn có mức tiêu thụ cao, thời gian hoàn vốn còn có thể ngắn hơn

Lắp đặt tụ bù hạ thế không chỉ là giải pháp kỹ thuật đơn thuần mà còn là một phần quan trọng trong chiến lược tối ưu điện năng cho doanh nghiệp. Thiết kế đúng từ đầu sẽ giúp tránh sai sót tốn kém và đảm bảo hệ thống hoạt động an toàn, ổn định trong thời gian dài.
