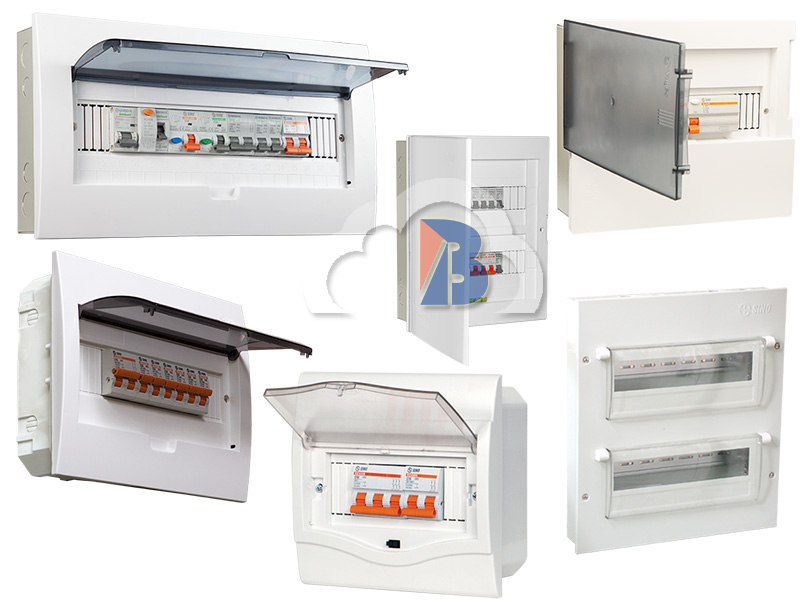

Các kích thước tủ điện âm tường Sino tiêu chuẩn

Bảng kích thước tủ điện âm tường Sino theo số module phổ biến

Lựa chọn tủ điện âm tường Sino theo số module không chỉ giúp bố trí thiết bị điện hợp lý mà còn đảm bảo quá trình thi công nhanh gọn và dễ bảo trì về sau. Dưới đây là bảng mô tả chi tiết kích thước thực tế của các mẫu tủ điện gắn chìm Sino phổ biến, phù hợp nhiều nhu cầu lắp đặt từ hộ gia đình đến văn phòng, công trình.

Bảng kích thước tủ điện âm tường Sino

Tư vấn kích thước tủ điện âm tường Sino phù hợp từng nhu cầu

Trong thiết kế hệ thống điện dân dụng và bán công nghiệp, việc lựa chọn đúng kích thước tủ điện âm tường Sino đóng vai trò then chốt, ảnh hưởng trực tiếp đến:

• Tính an toàn và tối ưu không gian bố trí thiết bị điện
• Khả năng phân vùng mạch điện rõ ràng, dễ bảo trì
• Mức độ sẵn sàng mở rộng thiết bị về sau (future-proof)

Để xác định chính xác kích thước tủ phù hợp, cần phân tích trên 3 yếu tố kỹ thuật: (1) số lượng và loại CB, (2) loại dây dẫn và cách đi dây, (3) điều kiện lắp đặt thực tế của công trình.

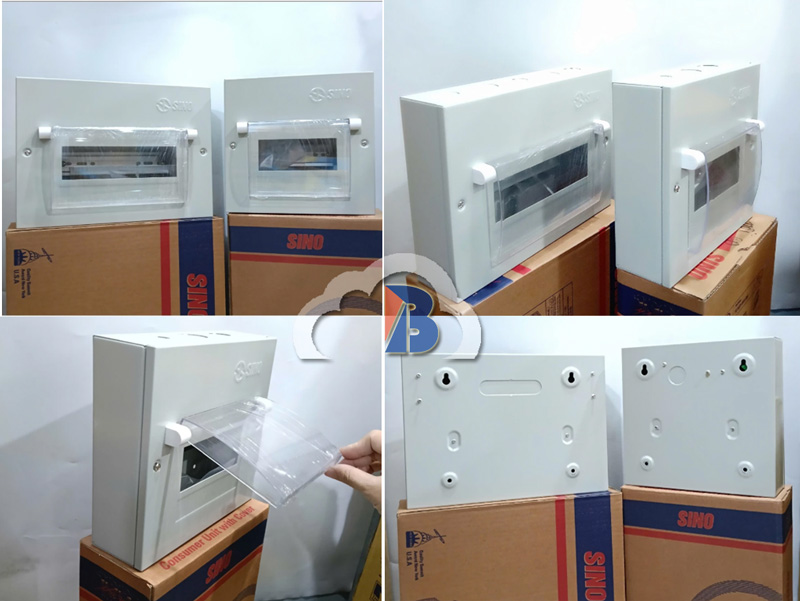

Nên chọn tủ 6 đến 8 module khi chỉ có 1–2 CB chính

Trường hợp áp dụng:

• Hệ thống điện đơn giản: 1 CB tổng 1–2 CB nhánh
• Công trình quy mô nhỏ như: phòng trọ, nhà bảo vệ, nhà kho riêng biệt

Phân tích kỹ thuật:

• Tủ điện 6 module phù hợp lắp tối đa 6 cực đơn (1P), tức tương đương 3 CB đôi hoặc 6 CB đơn
• Với hệ thống không yêu cầu tách mạch nhiều, chỉ cần 1CB tổng 1 CB đèn 1 CB ổ cắm
• Loại dây thường dùng: CV 2.5 – 4.0 mm², đi âm từ tủ đến tải chính

Khuyến nghị kỹ thuật:

• Chọn tủ có nắp chắn bụi và khe CB đủ rộng để lắp loại CB phổ thông như Sino, LS, MPE
• Bố trí đấu dây kiểu ngang để tiết kiệm không gian, không nên đi dây vòng sau CB trong tủ nhỏ
• Dự trù ít nhất 1 module trống nếu có khả năng gắn thiết bị báo rò RCCB hoặc ELCB

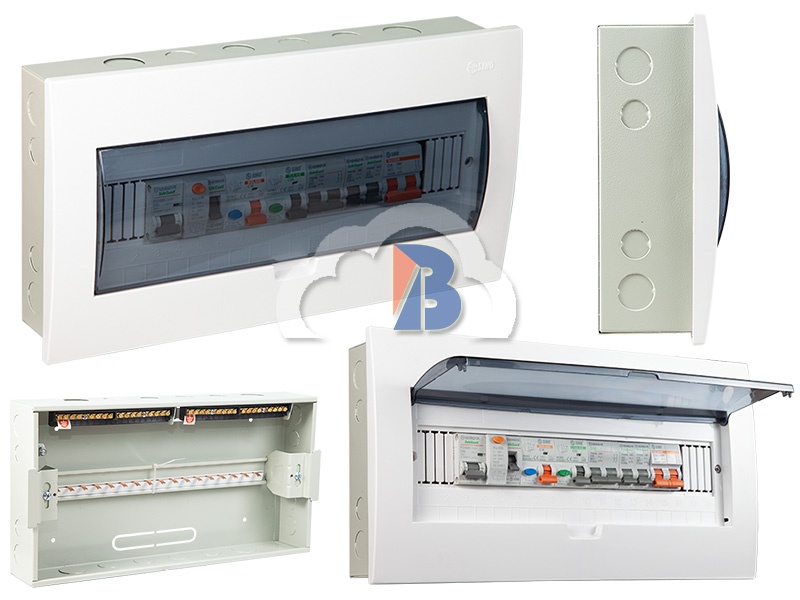

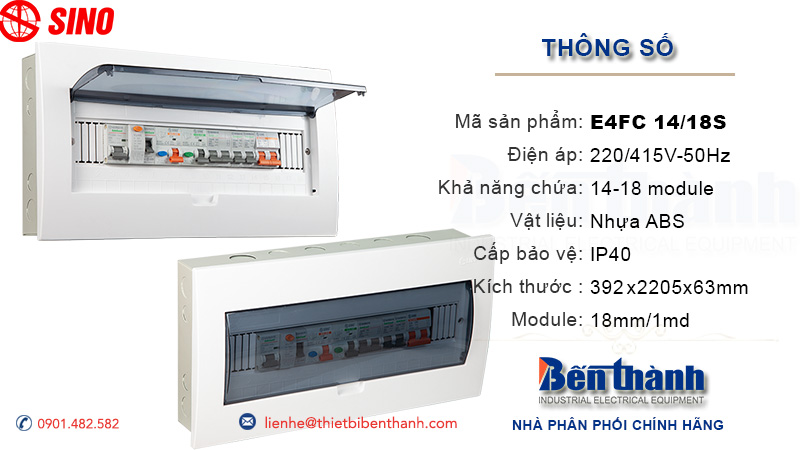

Gia đình có nhiều thiết bị điện nên dùng tủ 12–18 module

Trường hợp áp dụng:

• Nhà phố 2–3 tầng, căn hộ cao cấp, biệt thự liền kề
• Có các thiết bị công suất lớn: điều hòa, bình nước nóng, bếp từ, hệ thống camera

Phân tích kỹ thuật:

• Sơ đồ điện yêu cầu phân mạch tối thiểu 6–10 CB: riêng mạch chiếu sáng, ổ cắm, thiết bị cố định, dự phòng
• Cần sử dụng thêm CB chống rò RCCB và CB tổng MCB 2P–4P
• Đường dây cấp thường là CV 4.0–6.0 mm², có thể thêm ống gen hoặc ống cứng đi vào tủ

Khuyến nghị:

• Chọn tủ sâu tối thiểu 90mm để đảm bảo không ép dây, dễ uốn dây và dùng domino
• Nếu sử dụng MCCB hoặc CB tép 2P, 3P cần kiểm tra chiều cao và chiều ngang khe tủ
• Có thể gắn thêm DIN rail phụ để chứa bộ lọc sét hoặc timer điều khiển đèn ngoài trời

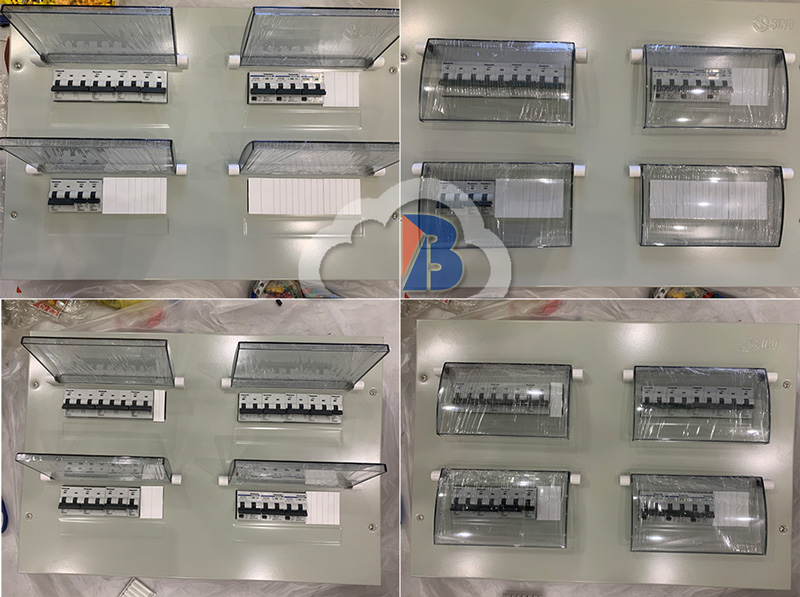

Văn phòng hoặc công trình lớn nên cân nhắc tủ 24–36 module

Trường hợp:

• Văn phòng công ty, khu kỹ thuật tầng hầm, quán ăn – nhà hàng, nhà máy mini
• Có nhiều khu chức năng, yêu cầu tách mạch độc lập: IT, HVAC, bếp, chiếu sáng, ổ cắm tổng, PCCC

Phân tích:

• Hệ thống phân tầng nhiều cấp mạch điện, cần kết hợp CB đơn (1P), CB đôi (2P), CB chống rò, contactor điều khiển
• Có thể dùng dây CV 6.0–10.0 mm², lắp cáp đầu vào MCCB hoặc CB tổng 4P, dòng định mức 63–100A
• Yêu cầu bố trí dây đúng tiêu chuẩn IEC 61439, đủ không gian cho khay đi dây ngang/dọc

Khuyến nghị:

• Dùng tủ có nhiều DIN rail và nắp phụ tháo rời, giúp thi công thuận tiện và bảo trì dễ dàng
• Bố trí sơ đồ nguyên lý trước khi thi công giúp tránh lắp thiếu/thiếu chỗ thiết bị
• Nên sử dụng thêm thanh đồng tiếp địa và thanh trung tính riêng để tăng độ ổn định điện áp và bảo vệ thiết bị điện tử

Lưu ý chuyên sâu:

Ngoài số module, kỹ sư cần xem xét các thông số bổ trợ như: khả năng chống cháy, độ kín IP (nếu gắn tường ngoài trời), khả năng mở rộng sang tủ phụ (nối thanh rail), vật liệu cách điện, và tương thích CB theo hãng. Việc lựa chọn chính xác từ đầu sẽ giúp giảm thiểu sự cố, tiết kiệm chi phí bảo trì và nâng cao độ bền cho toàn hệ thống điện.

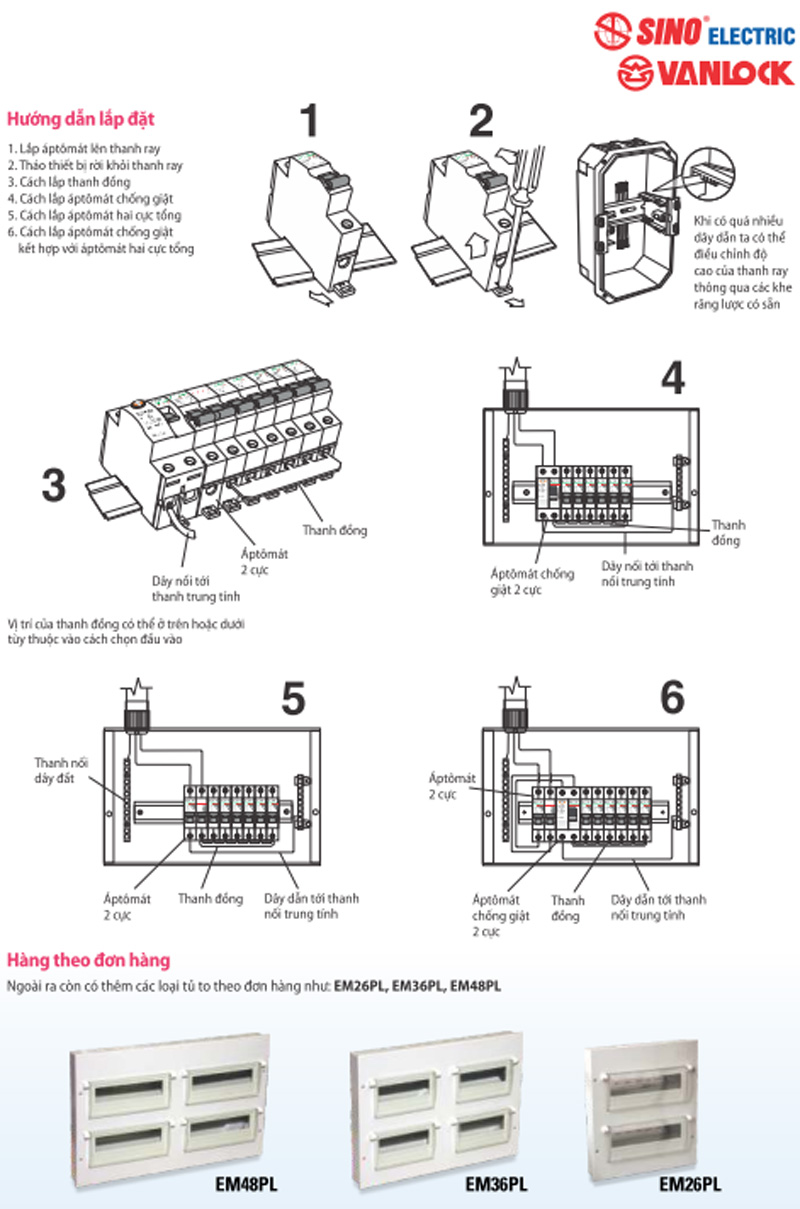

Những lưu ý khi đo và lắp đặt tủ điện âm tường

Lắp đặt tủ điện âm tường Sino đúng kỹ thuật không chỉ giúp hệ thống điện hoạt động ổn định mà còn đảm bảo an toàn, thuận tiện khi bảo trì và phù hợp thẩm mỹ không gian. Để đạt được điều đó, cần lưu ý kỹ lưỡng ngay từ khâu đo đạc, chọn vị trí, đến thi công hoàn thiện.

Cách tính toán kích thước âm tường chính xác trước khi thi công

• Trước khi chọn tủ điện, cần xác định rõ kích thước ngoài của tủ (chiều rộng, chiều cao, độ sâu) và kích thước hốc âm tường tương ứng.
• Hốc âm tường nên lớn hơn kích thước thân tủ điện khoảng 5–10 mm mỗi chiều để đảm bảo dễ thao tác khi lắp vào.
• Chiều sâu hốc cần căn cứ vào độ dày tường và độ sâu thân tủ, thông thường nên ≥100 mm đối với các tủ từ 12 module trở lên.
• Nên sử dụng thước cuộn thép để đo chính xác và kiểm tra độ vuông vắn của lỗ âm tránh lệch méo khi gắn tủ.

Khoảng hở tối thiểu để đảm bảo thao tác kỹ thuật thuận tiện

Tủ điện âm tường không nên lắp quá sát trần nhà hoặc mặt sàn. Khoảng cách tối thiểu khuyến nghị:

1. Cách trần ≥ 200 mm để thao tác lắp CB từ trên xuống dễ dàng
2. Cách mặt sàn ≥ 1200 mm (so với đáy tủ) để thuận tiện cho việc kiểm tra định kỳ
3. Cách mép cửa hoặc góc tường ≥ 150 mm để cửa tủ mở thoải mái
   Nếu đặt tủ gần cửa sổ, cần tránh vị trí có ánh nắng trực tiếp hoặc độ ẩm cao dễ ảnh hưởng đến tuổi thọ CB

Lưu ý về độ sâu và hướng mở cửa khi lắp đặt trong không gian hẹp

• Độ sâu tường nên lớn hơn độ sâu thân tủ ít nhất 10 mm, để mặt tủ không lồi ra ngoài sau khi ốp thạch cao hoặc ốp gạch.
• Với các tủ từ 24–36 module, nên kiểm tra kỹ chiều mở cửa (trái/phải) để không vướng tường hoặc vật cản khi sử dụng.
• Trường hợp không gian quá hẹp, nên ưu tiên loại tủ điện âm tường Sino có cửa trượt hoặc cửa bản lề mỏng, giúp tiết kiệm diện tích mở.
• Sau khi gắn xong, cần kiểm tra độ kín khít và bắt vít cố định để tránh rung lắc trong quá trình sử dụng lâu dài.

Vì sao cần chọn đúng kích thước tủ điện âm tường Sino?

Việc chọn đúng kích thước tủ điện âm tường Sino không đơn giản là lựa chọn theo cảm tính hay “càng to càng tốt”. Mỗi loại tủ đều có giới hạn thiết kế phù hợp với nhu cầu điện thực tế. Nếu chọn sai kích thước, bạn có thể gặp phải tình trạng thiếu chỗ lắp CB, rối dây, khó bảo trì hoặc thậm chí mất an toàn điện. Dưới đây là ba lý do quan trọng cho thấy việc lựa chọn đúng kích thước là điều cần thiết trong mọi công trình.

Tác động đến an toàn và hiệu suất sử dụng điện

• Một tủ điện quá nhỏ sẽ dẫn đến tình trạng nhồi nhét thiết bị, không đủ không gian tản nhiệt, tăng nguy cơ chập cháy, quá tải CB.
• Dây dẫn bị ép chặt hoặc bẻ cong quá mức trong không gian hẹp dễ gây mất cách điện hoặc gãy lõi, ảnh hưởng tới hiệu suất truyền tải điện.
• Ngược lại, nếu tủ điện quá lớn mà không được bố trí đúng cách sẽ gây lãng phí không gian, dễ tích tụ bụi bẩn và giảm độ kín của hệ thống.
• Việc chọn đúng kích thước giúp bố trí thiết bị hợp lý, đảm bảo lưu thông không khí, hạn chế nhiệt độ cao ảnh hưởng đến tuổi thọ CB.

Khả năng mở rộng mạch và bảo trì hệ thống lâu dài

• Nhu cầu sử dụng điện không ngừng tăng theo thời gian: có thể bạn sẽ lắp thêm máy lạnh, hệ thống chiếu sáng thông minh, cảm biến an ninh…
• Nếu tủ điện được chọn đúng kích thước với khoảng dư module từ 2–4 slot, việc mở rộng hệ thống sau này sẽ không cần tháo dỡ hoặc thay tủ mới.
• Ngoài ra, khoảng trống trong tủ giúp kỹ thuật viên thao tác nhanh, giảm thời gian ngắt điện và đảm bảo an toàn cho cả người và thiết bị.
• Một hệ thống điện có tính linh hoạt cao sẽ giúp tiết kiệm đáng kể chi phí bảo trì dài hạn.

Đáp ứng yêu cầu thẩm mỹ và gọn gàng cho không gian nội thất

• Tủ điện âm tường Sino được thiết kế hiện đại với cửa che mặt mịn, liền khối, phù hợp với nhiều phong cách kiến trúc.
• Khi chọn đúng kích thước, mặt tủ sẽ nằm phẳng so với bề mặt tường, không lồi ra hay chiếm diện tích đi lại.
• Tủ quá to sẽ gây mất cân đối không gian, trong khi tủ quá nhỏ dễ khiến dây điện phơi ra ngoài sau khi lắp đầy CB.
• Việc lựa chọn chính xác kích thước tủ điện cũng thể hiện sự chuyên nghiệp trong thiết kế hệ thống điện và nội thất đồng bộ.

Để quá trình thi công điện âm tường diễn ra chính xác và tiết kiệm thời gian, bạn nên xác định trước loại tủ điện âm tường Sino sẽ sử dụng. Từ đó, kỹ thuật viên có thể khoét tường theo đúng thông số, đảm bảo độ khít và chắc chắn khi lắp đặt. Một lựa chọn chuẩn ngay từ đầu là nền tảng cho hệ thống điện bền vững và an toàn.
