Bộ điều khiển tụ bù là một thiết bị điện tử dùng để điều khiển quá trình đóng cắt các cấp tụ bù trong hệ thống điện. Thiết bị này hoạt động dựa trên việc đo lường hệ số công suất (cos φ) và tự động điều chỉnh tụ bù sao cho hệ số công suất đạt giá trị tối ưu, thường từ 0.9 trở lên.
Trong hệ thống điện công nghiệp hoặc thương mại, việc duy trì hệ số công suất hợp lý là yếu tố quan trọng giúp giảm tiền điện và tránh bị phạt do sử dụng quá nhiều công suất phản kháng. Bộ điều khiển tụ bù chính là thiết bị trung tâm giúp thực hiện mục tiêu đó một cách tự động, chính xác và ổn định.
Một bộ điều khiển tụ bù thường bao gồm các thành phần chính như:
Thiết bị này được lắp đặt trực tiếp trong tủ tụ bù tự động, thường đặt ở phần trung tâm điều khiển. Nó sẽ kết nối với các cấp tụ bù thông qua contactor hoặc module đóng cắt điện tử (thyristor), từ đó điều khiển các cấp tụ đóng ngắt theo nhu cầu sử dụng thực tế của tải.
Bộ điều khiển tụ bù không chỉ đơn thuần là thiết bị đóng ngắt tụ điện, mà còn đảm nhiệm nhiều chức năng quan trọng trong việc kiểm soát chất lượng điện năng. Từ việc duy trì hệ số công suất đến giám sát các thông số và cảnh báo sự cố, thiết bị này đóng vai trò trung tâm trong toàn bộ hệ thống tụ bù tự động.
Chức năng quan trọng nhất của bộ điều khiển tụ bù là giúp duy trì hệ số công suất đạt chuẩn, tránh tình trạng hệ số cos φ thấp dẫn đến bị phạt bởi đơn vị cung cấp điện. Thiết bị liên tục đo hệ số công suất theo thời gian thực, sau đó đóng hoặc cắt từng cấp tụ để giữ giá trị cos φ luôn ở mức tối ưu.
Ví dụ: khi tải giảm, bộ điều khiển sẽ tự động ngắt bớt cấp tụ để tránh tình trạng bù dư. Ngược lại, khi tải tăng, thiết bị sẽ đóng thêm tụ nhằm cải thiện hệ số công suất.
Công suất phản kháng là phần công suất không sinh công, nhưng lại gây tổn thất và làm giảm hiệu quả truyền tải trong hệ thống điện. Việc sử dụng bộ điều khiển tụ bù giúp loại bỏ phần lớn công suất phản kháng bằng cách cung cấp từ tụ điện, thay vì để hệ thống điện lưới phải cung cấp.
Nhờ đó, doanh nghiệp không chỉ giảm được hóa đơn tiền điện mà còn nâng cao hiệu suất sử dụng điện năng cho toàn bộ hệ thống.

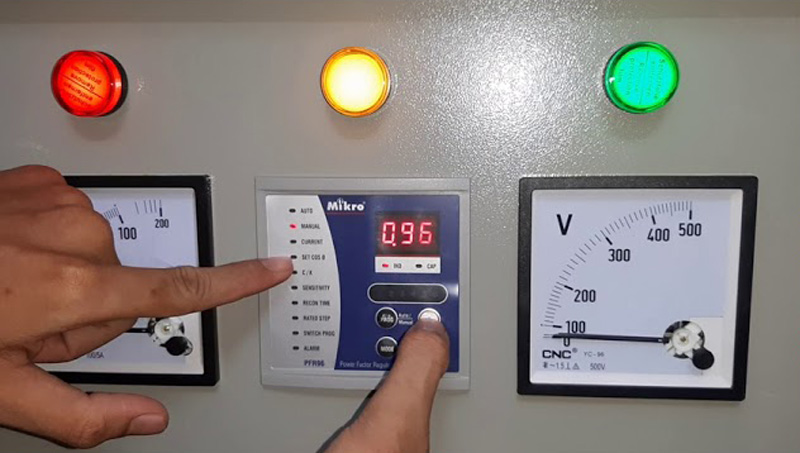

Bộ điều khiển tụ bù hiện đại thường được trang bị chức năng cảnh báo trong các trường hợp:
Nhờ các cảnh báo sớm này, người vận hành có thể nhanh chóng phát hiện và xử lý kịp thời, tránh gây thiệt hại cho hệ thống điện.
Ngoài khả năng điều khiển, nhiều bộ điều khiển tụ bù còn kiêm nhiệm chức năng hiển thị và ghi nhận các thông số vận hành như:
Thông qua các thông tin này, kỹ thuật viên có thể đánh giá hiệu suất vận hành, lên kế hoạch bảo trì và nâng cấp thiết bị khi cần thiết.
.jpg)

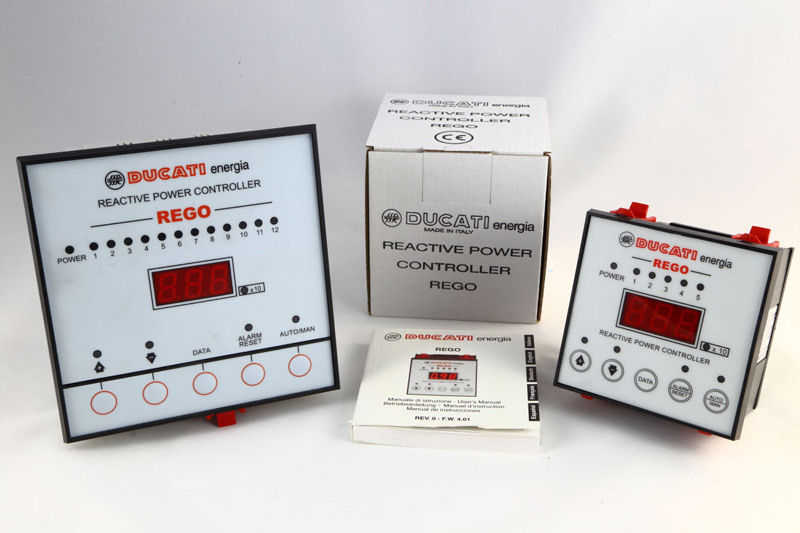

Tùy vào quy mô tải và yêu cầu điều khiển, bộ điều khiển tụ bù được chia thành nhiều loại khác nhau theo số cấp điều khiển. Việc lựa chọn đúng loại không chỉ giúp tối ưu khả năng bù công suất mà còn đảm bảo hệ thống vận hành ổn định, chính xác hơn theo từng bước tải.
Bộ điều khiển 4 cấp tụ thường được sử dụng trong các hệ thống điện nhỏ, nơi tải không quá lớn và nhu cầu bù công suất phản kháng ở mức vừa phải. Thiết bị này có thể điều khiển độc lập 4 cấp tụ bù, giúp cải thiện hệ số công suất một cách cơ bản, đáp ứng được nhu cầu của các cửa hàng, văn phòng nhỏ hoặc trạm bơm.
Ưu điểm của dòng thiết bị này là giá thành thấp, dễ cài đặt và vận hành. Tuy nhiên, do số cấp hạn chế nên khả năng điều chỉnh cos φ sẽ không mượt và linh hoạt bằng các bộ điều khiển có nhiều cấp hơn.
Dòng bộ điều khiển 6 cấp tụ là lựa chọn phổ biến trong các hệ thống có tải biến thiên tương đối lớn, ví dụ như xưởng sản xuất quy mô vừa. Với 6 cấp tụ, thiết bị cho phép điều chỉnh cos φ theo từng bước nhỏ hơn, giúp hệ số công suất luôn được duy trì gần giá trị mục tiêu.
Thiết bị loại này thường được tích hợp thêm màn hình hiển thị, nút cài đặt và đôi khi có cổng truyền thông để kết nối giám sát từ xa.
Bộ điều khiển 8 cấp tụ phù hợp với các hệ thống có công suất trung bình đến lớn, thường xuất hiện trong nhà máy có nhiều máy móc hoạt động đồng thời. Với 8 cấp tụ bù, hệ thống có thể phản hồi nhanh và chính xác hơn khi tải thay đổi liên tục.
Một số model cao cấp của bộ 8 cấp còn có khả năng học tải, lưu lịch sử vận hành và tối ưu thứ tự đóng ngắt để kéo dài tuổi thọ tụ bù. Việc lắp đặt loại thiết bị này giúp doanh nghiệp tiết kiệm đáng kể chi phí điện năng trong dài hạn.
Bộ điều khiển 12 cấp tụ là lựa chọn chuyên dụng cho các hệ thống điện công nghiệp lớn, đặc biệt trong các khu công nghiệp, nhà máy sản xuất quy mô lớn hoặc tòa nhà cao tầng có hệ thống điện phân tầng.
Với 12 cấp điều khiển độc lập, thiết bị có thể bù công suất phản kháng một cách cực kỳ chi tiết, giảm thiểu tối đa hiện tượng bù thiếu hoặc bù dư. Ngoài ra, các phiên bản hiện đại thường tích hợp thêm kết nối Modbus, hỗ trợ truyền thông SCADA hoặc BMS.
.jpg)
.jpg)
Trong lĩnh vực công nghiệp, bộ điều khiển tụ bù xuất hiện ở hầu hết các hệ thống điện có nhu cầu tối ưu hóa công suất. Từ nhà máy sản xuất đến cao ốc văn phòng, thiết bị này giúp tự động hóa quá trình bù phản kháng, góp phần giảm tổn thất và duy trì chất lượng điện ổn định.
Trong các nhà máy sản xuất, tải điện thay đổi liên tục theo từng ca làm việc hoặc theo từng dây chuyền sản xuất. Việc sử dụng bộ điều khiển tụ bù giúp hệ thống điện tự động thích nghi với sự thay đổi này bằng cách đóng hoặc cắt các cấp tụ phù hợp, đảm bảo cos φ luôn được giữ ở mức tiêu chuẩn.
Nhờ đó, doanh nghiệp không chỉ tối ưu chi phí điện mà còn bảo vệ thiết bị điện, giảm nguy cơ quá tải hoặc sự cố do dòng phản kháng lớn.
Nhiều hệ thống điện yêu cầu phải duy trì hệ số công suất ổn định ở mức cao để đảm bảo hiệu quả truyền tải và tránh bị tính phụ phí. Các trung tâm dữ liệu, bệnh viện, trung tâm thương mại hoặc các khu kỹ thuật cao thường nằm trong nhóm này.
Việc trang bị bộ điều khiển tụ bù giúp duy trì chất lượng điện ổn định, ngăn ngừa sụt áp cục bộ, đồng thời giảm áp lực lên máy biến áp và cáp truyền tải.

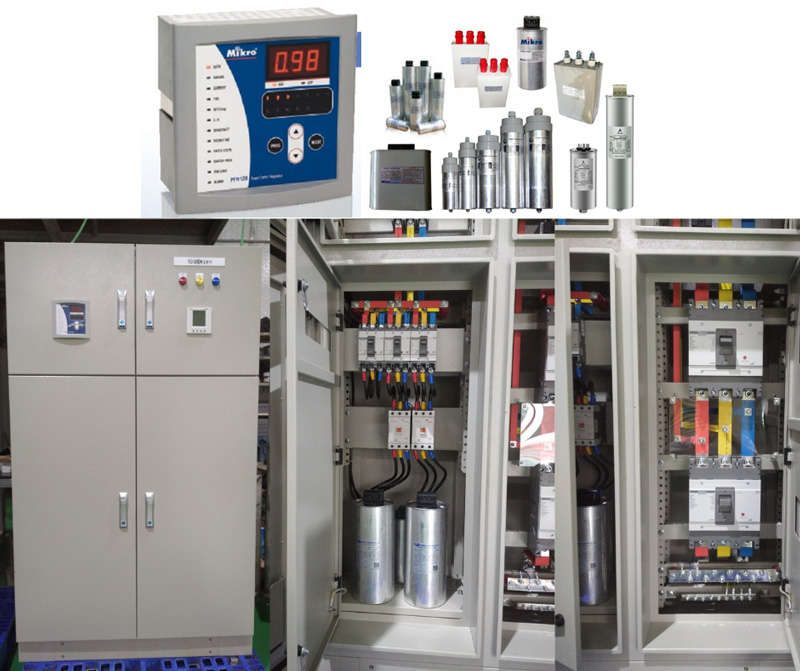

Tủ tụ bù tự động được sử dụng rộng rãi tại các khu công nghiệp, chung cư cao tầng hoặc trung tâm thương mại, nơi có nhu cầu tiêu thụ điện năng lớn và liên tục. Bộ điều khiển tụ bù là thành phần quan trọng trong các tủ điện này, đóng vai trò là “bộ não” điều phối hoạt động của toàn bộ hệ thống tụ.
Nhờ khả năng điều khiển chính xác và tự động hóa cao, thiết bị giúp hệ thống vận hành bền bỉ, giảm hao tổn và tăng hiệu quả sử dụng năng lượng ở quy mô lớn.
Trong bất kỳ hệ thống điện nào, từ quy mô nhỏ đến công nghiệp lớn, việc tích hợp bộ điều khiển tụ bù phù hợp đóng vai trò then chốt trong việc duy trì hệ số công suất ổn định, giảm tổn hao công suất phản kháng và kéo dài tuổi thọ thiết bị. Việc lựa chọn thiết bị không chỉ dựa trên tổng công suất tụ mà cần cân nhắc đến mức độ biến động tải và yêu cầu về tự động hóa, nhằm đảm bảo hệ thống vận hành hiệu quả, an toàn và tiết kiệm lâu dài.
