Có thể hình dung qua quan hệ tổn hao dẫn điện (P = I^2R). Nếu điện trở không đổi, dòng điện tăng từ 80% lên 100% làm tổn hao do hiệu ứng Joule tăng khoảng 56%. Ngược lại, ngay cả khi dòng tải không tăng, một đầu nối lỏng hoặc tiếp xúc bị oxy hóa làm điện trở cục bộ tăng cũng có thể tạo một điểm nóng rất rõ. Vì vậy, thấy MCCB nóng không đồng nghĩa ngay với việc MCCB bị hỏng.
Khi tải tăng, dòng điện chạy qua thanh dẫn, đầu cực và tiếp điểm của MCCB tăng theo. Do tổn hao nhiệt tỷ lệ với bình phương dòng điện, một mức tăng dòng tương đối nhỏ có thể tạo mức tăng nhiệt đáng kể.
Chẳng hạn, với cùng điện trở, tăng dòng từ 100 A lên 125 A làm tổn hao (I^2R) tăng lên khoảng 1,56 lần. Nếu MCCB phải duy trì mức dòng cao trong thời gian dài, nhiệt tích tụ tại các cực, tiếp điểm và bộ phận mang dòng có thể khiến toàn bộ thân thiết bị nóng lên.

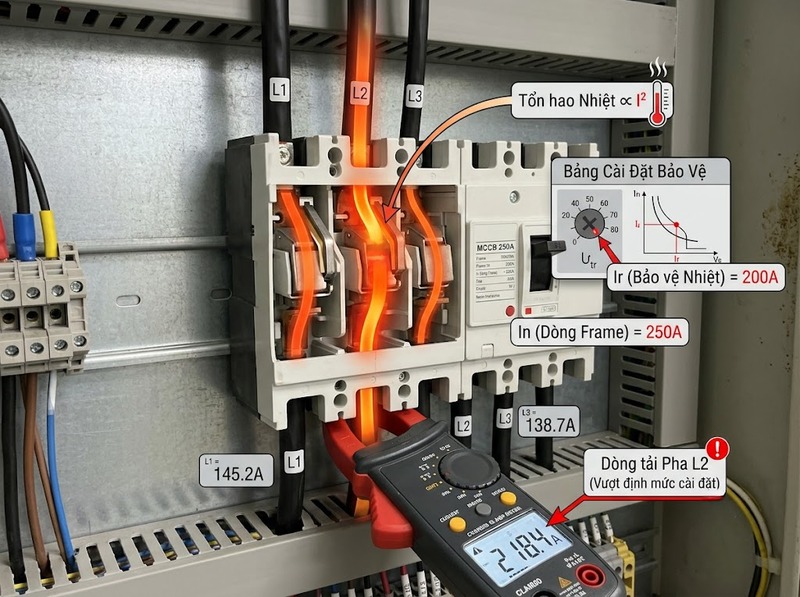

Điểm cần kiểm tra không chỉ là dòng định mức ghi trên frame. Với MCCB có bộ bảo vệ điều chỉnh được, cần đối chiếu dòng vận hành thực tế với giá trị cài đặt bảo vệ dài hạn, điều kiện mang dòng liên tục và bảng hiệu chỉnh nhiệt độ của đúng model. Một MCCB có frame 250 A nhưng được thiết lập bảo vệ ở mức thấp hơn không nên được đánh giá chỉ bằng con số 250 A trên vỏ.
Ở hệ ba pha, cũng không nên chỉ nhìn tổng tải. Nếu một pha mang dòng cao hơn đáng kể, cực tương ứng có thể nóng hơn hai cực còn lại. Khi nhiệt độ tăng tương ứng với pha có dòng lớn, nguyên nhân từ phân bố tải cần được kiểm tra trước khi quy kết cho bản thân MCCB.
Nhiệt độ cao vì tải cũng không nhất thiết đồng nghĩa với quá tải theo nghĩa bảo vệ đã phải tác động. MCCB có thể đang làm việc gần giới hạn nhiệt của tổ hợp thiết bị trong tủ, đặc biệt khi nhiệt độ môi trường cao hoặc nhiều thiết bị phát nhiệt đặt sát nhau.
Một trong những nguyên nhân đáng chú ý nhất của hiện tượng MCCB bị nóng là điện trở tiếp xúc tăng tại đầu nối. Mối nối có thể vẫn dẫn điện và dòng tải vẫn nằm trong giới hạn, nhưng diện tích tiếp xúc thực tế quá nhỏ khiến nhiệt tập trung tại một vị trí.
Nguyên nhân có thể là lực siết không đúng, bề mặt tiếp xúc bị oxy hóa, đầu cốt ép không đạt, dây dẫn bị hư hại hoặc mối nối đã suy giảm sau nhiều chu kỳ nóng–nguội. Tài liệu kỹ thuật về MCCB cũng ghi nhận đầu nối dây hoặc thanh cái có thể quá nhiệt do điện trở cao từ mối nối lỏng hoặc kim loại bị oxy hóa; nếu tải và các đầu nối đều bình thường mà thiết bị vẫn nóng, tiếp điểm bên trong MCCB mới trở thành một nguyên nhân cần xem xét.
Dấu hiệu đặc trưng của lỗi tiếp xúc là nhiệt tập trung tại một đầu cực thay vì tăng tương đối đồng đều trên toàn thiết bị. Có thể gặp hiện tượng một đầu line hoặc load nóng hơn rõ rệt, lớp cách điện gần đầu cốt đổi màu, có mùi khét hoặc xuất hiện dấu hiệu biến dạng do nhiệt.
Điều này cũng giải thích vì sao thay MCCB nhưng giữ nguyên đầu cốt hoặc cách đấu nối có thể không giải quyết được vấn đề. Nếu điện trở bất thường nằm ở giao diện giữa dây dẫn và đầu cực, MCCB mới vẫn có thể tiếp tục nóng.
Không nên xử lý bằng cách siết thêm đầu cực khi thiết bị đang mang điện, cũng không nên áp một giá trị mô-men siết chung cho mọi MCCB. Việc kiểm tra phải được thực hiện sau khi cô lập nguồn và xác nhận trạng thái an toàn; mô-men siết, loại đầu cốt và tiết diện dây phải tuân theo tài liệu của đúng model. Siết thiếu có thể làm tăng điện trở tiếp xúc, còn siết quá mức có thể làm hỏng đầu cực hoặc biến dạng kết cấu kẹp.
MCCB không hoạt động độc lập với nhiệt độ trong tủ điện. Nhiệt từ các thiết bị lân cận, mật độ lắp đặt cao, thông gió kém hoặc nhiệt độ phòng cao đều làm giảm chênh lệch nhiệt giữa MCCB và môi trường, khiến thiết bị khó giải phóng lượng nhiệt do chính nó tạo ra.
Đối với MCCB thermal-magnetic, nhiệt độ môi trường còn có thể ảnh hưởng đến đặc tính mang dòng và tác động nhiệt. Ví dụ, tài liệu ứng dụng của Eaton sử dụng 40°C làm nhiệt độ tham chiếu cho nhiều MCCB thermal-magnetic và lưu ý rằng ở nhiệt độ môi trường cao hơn, khả năng mang dòng liên tục có thể giảm; mức hiệu chỉnh cụ thể phụ thuộc dòng sản phẩm.
Vì vậy, nhiệt độ phòng chưa chắc phản ánh đúng điều kiện của MCCB. Thông số cần quan tâm hơn là nhiệt độ không khí xung quanh thiết bị bên trong tủ. Một phòng điện ở mức nhiệt chấp nhận được vẫn có thể chứa tủ điện với vùng nhiệt cục bộ cao do biến tần, contactor, thanh cái hoặc nhiều MCCB cùng mang tải lớn.
Dây dẫn cũng tham gia vào bài toán nhiệt. Tiết diện dây, khả năng chịu nhiệt của vật liệu cách điện, cách bó cáp và điều kiện thông gió đều ảnh hưởng đến nhiệt truyền vào đầu cực MCCB. Vì vậy, một đầu cực nóng không nên được đánh giá tách rời dây dẫn nối với nó.
Nhiệt độ tuyệt đối chỉ có ý nghĩa khi biết vị trí đo, tải, nhiệt độ môi trường, loại MCCB và điều kiện lắp đặt. Trong thử nghiệm theo IEC 60947-2, các tài liệu kỹ thuật áp dụng giới hạn độ tăng nhiệt tại đầu nối mạch chính tới 80 K trong điều kiện thử quy định. Đây là giới hạn của phép thử nhiệt, không phải một “ngưỡng báo động hiện trường” có thể lấy trực tiếp để kết luận mọi MCCB dưới mức đó đều an toàn. IEC 60947-2:2024 hiện là phiên bản tiêu chuẩn quốc tế hiện hành dành cho circuit-breaker hạ áp trong phạm vi của tiêu chuẩn.
Khi khảo sát bằng camera nhiệt, giá trị so sánh thường hữu ích hơn màu sắc trên ảnh. Hai MCCB cùng loại, mang tải gần tương đương và nằm trong điều kiện môi trường tương tự tạo ra một cơ sở so sánh tốt hơn việc nhìn một ảnh nhiệt đơn lẻ. Hướng dẫn kỹ thuật cũng lưu ý màu trên ảnh nhiệt mang tính tương đối và khuyến nghị so sánh với các breaker có mức tải tương tự, đồng thời kiểm tra đầu nối nếu một thiết bị nóng hơn đáng kể.
Do đó, một MCCB ấm đều trên cả ba cực khi mang tải lớn là tình huống khác hoàn toàn với một MCCB có duy nhất một đầu cực tăng nhiệt mạnh. Mẫu phân bố nhiệt thường cho biết nguyên nhân tốt hơn một con số nhiệt độ đứng riêng lẻ.
Nếu dòng tải nằm trong giới hạn phù hợp, nhiệt độ môi trường không bất thường, dây dẫn và đầu nối đã được kiểm tra đúng kỹ thuật nhưng MCCB vẫn xuất hiện điểm nóng, nguyên nhân có thể nằm bên trong thiết bị.
Các tiếp điểm chính có thể tăng điện trở do mòn, xói mòn hồ quang hoặc suy giảm lực ép. Sau khi MCCB từng cắt dòng sự cố lớn, bề mặt tiếp điểm cũng có thể bị thay đổi và tạo tổn hao cao hơn khi thiết bị trở lại vận hành. Tài liệu bảo trì MCCB ghi nhận trường hợp điểm nóng gần vùng tiếp điểm liên quan đến điện trở tiếp xúc nội bộ tăng sau các lần ngắt dòng sự cố.
Điểm quan trọng là không nên đi thẳng đến kết luận “MCCB hỏng” chỉ dựa vào nhiệt. Lỗi đầu nối bên ngoài phổ biến và có thể tạo biểu hiện rất giống lỗi tiếp điểm bên trong. Chỉ sau khi tải, đầu nối và môi trường đã được loại trừ hợp lý thì việc kiểm tra hoặc thay thế MCCB mới có cơ sở rõ hơn.
Có thể thu hẹp nguyên nhân bằng một chuỗi kiểm tra từ yếu tố dễ đo bên ngoài đến lỗi bên trong. Việc đo khi hệ thống đang vận hành và mọi thao tác trên phần mang điện phải do người có chuyên môn thực hiện với quy trình an toàn điện phù hợp.
1. Đo dòng từng cực: Ghi dòng điện khi tải đã ổn định và đối chiếu với cài đặt bảo vệ, thông số mang dòng liên tục và điều kiện nhiệt của đúng MCCB
2. Xác định mẫu phân bố nhiệt: Nóng tương đối đồng đều thường hướng đến tải hoặc môi trường; một đầu cực nóng vượt trội làm tăng nghi ngờ về điện trở tiếp xúc
3. So sánh với thiết bị tương đương: Đối chiếu MCCB cùng loại và mức tải gần nhau thay vì chỉ nhìn màu trên ảnh nhiệt
4. Kiểm tra đầu nối sau khi cô lập nguồn: Quan sát đổi màu, oxy hóa, đầu cốt, dây dẫn và mô-men siết theo hướng dẫn của nhà sản xuất
5. Đánh giá nhiệt độ trong tủ: Kiểm tra thông gió, nguồn nhiệt lân cận, mật độ thiết bị và yêu cầu derating theo model
6. Đánh giá MCCB sau cùng: Nếu các yếu tố bên ngoài đều bình thường nhưng điểm nóng vẫn tồn tại, cần kiểm tra khả năng suy giảm tiếp điểm hoặc hư hỏng nội bộ
Nếu xuất hiện mùi khét, cách điện mềm hoặc đổi màu, vỏ biến dạng, MCCB tác động nhiệt lặp lại hoặc nhiệt độ tăng nhanh bất thường, không nên tiếp tục coi đó là hiện tượng “nóng bình thường”. Hệ thống cần được cô lập và kiểm tra theo quy trình an toàn trước khi tiếp tục vận hành.
MCCB bị nóng bất thường về bản chất là bài toán cân bằng giữa nhiệt được tạo ra và nhiệt có thể tản đi. Dòng tải cao làm tổn hao tăng theo (I^2); đầu nối hoặc tiếp điểm có điện trở lớn tạo điểm nóng cục bộ; còn môi trường nóng và thông gió kém khiến lượng nhiệt đó tích tụ. Vì vậy, cách chẩn đoán đáng tin cậy là kết hợp dòng tải, vị trí điểm nóng, tình trạng đầu nối và nhiệt độ trong tủ trước khi kết luận bản thân MCCB đã hỏng.
