Thang máng cáp điện là gì? Tư vấn lựa chọn loại phù hợp cho từng công trình

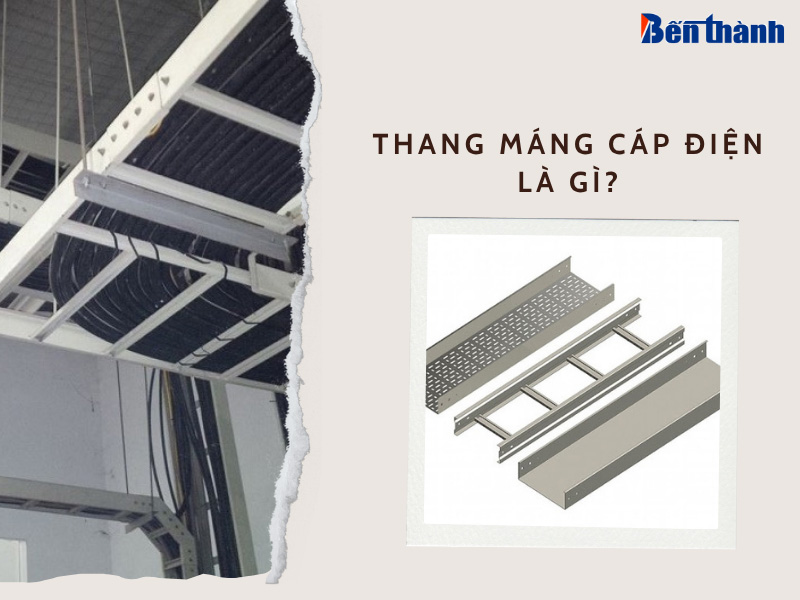

Thang máng cáp điện là gì?

Khái niệm và chức năng chính

Thang máng cáp điện là hệ thống kết cấu kim loại được thiết kế để đỡ, chứa và dẫn hướng dây cáp điện hoặc cáp tín hiệu trong các công trình xây dựng. Hệ thống này giúp sắp xếp dây dẫn một cách khoa học, đảm bảo an toàn, dễ bảo trì và đáp ứng tiêu chuẩn kỹ thuật trong thi công điện.

Trong hệ thống điện dân dụng và công nghiệp, thang máng cáp đóng vai trò như “xương sống” của mạng lưới dây cáp – giúp giảm rối loạn dây, chống chập cháy, tăng tính thẩm mỹ và tối ưu hóa không gian kỹ thuật. Tùy theo yêu cầu cụ thể, người dùng có thể lựa chọn giữa thang cáp (thoáng), máng cáp (kín) hoặc khay cáp (đục lỗ).

Cấu tạo cơ bản của hệ thống thang máng cáp

Một hệ thống thang máng cáp điện hoàn chỉnh bao gồm ba thành phần chính:

• Khung chính:
  • Thang cáp: Cấu tạo như bậc thang, dùng cho tải trọng dây lớn, giúp thoát nhiệt tốt.
  • Máng cáp: Dạng hộp kín có nắp đậy, phù hợp môi trường yêu cầu bảo vệ dây khỏi bụi, nước.
  • Khay cáp: Đáy đục lỗ, linh hoạt, vừa bảo vệ vừa tản nhiệt tốt, thường dùng trong các công trình kỹ thuật.
• Phụ kiện kết nối:
  Bao gồm các chi tiết giúp chuyển hướng, cố định và đảm bảo tính liên tục như: co góc (L), ngã ba (T), chữ X, nối thẳng, nắp đậy, thanh treo, ty ren và bát đỡ.
• Vật liệu và lớp phủ:
  Hệ thống thang máng cáp thường được sản xuất từ thép mạ kẽm, inox 304, nhôm hoặc sơn tĩnh điện. Lớp phủ bảo vệ bề mặt giúp chống ăn mòn, kéo dài tuổi thọ và đáp ứng tiêu chuẩn kỹ thuật như IEC 61537 hoặc TCVN 9208:2012.

Nguyên lý hoạt động và ưu điểm nổi bật

• Nguyên lý dẫn hướng và bảo trì:
  Thang máng cáp được lắp theo tuyến kỹ thuật cố định, cho phép dây điện hoặc cáp mạng được đặt dọc theo hệ thống mà không bị rối hoặc đè lên nhau. Nhờ cấu trúc mở hoặc bán kín, việc kiểm tra, thay thế, hoặc bổ sung dây mới rất dễ thực hiện mà không cần tháo dỡ trần/tường.
• Ưu điểm vượt trội:
  • An toàn: Tách biệt dây dẫn, giảm nguy cơ chập cháy, thoát nhiệt hiệu quả.
  • Thẩm mỹ kỹ thuật: Dây cáp đi gọn, sạch, tăng tính chuyên nghiệp cho không gian kỹ thuật.
  • Bảo vệ dây cáp: Chống bụi, ẩm, va đập, côn trùng, đặc biệt trong môi trường khắc nghiệt.
  • Tiết kiệm thời gian & chi phí: Thi công nhanh, bảo trì dễ, tuổi thọ hệ thống cao.

Thang máng cáp điện là giải pháp hạ tầng không thể thiếu trong mọi công trình hiện đại. Việc hiểu rõ cấu tạo, nguyên lý và ứng dụng sẽ giúp bạn lựa chọn đúng loại hệ thống phù hợp với nhu cầu kỹ thuật, môi trường và ngân sách đầu tư.

Có những loại thang máng cáp điện nào?

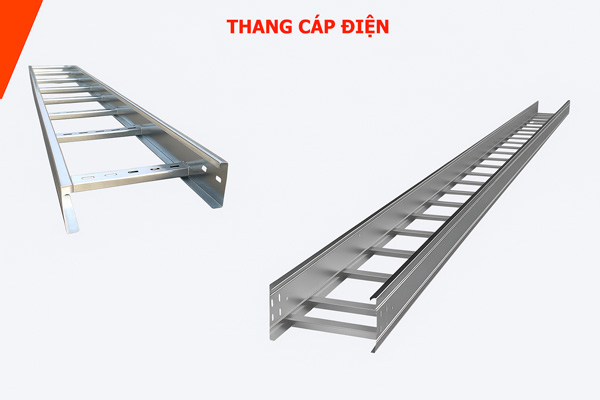

Thang cáp – Dùng cho tải nặng, tản nhiệt tốt

Thang cáp điện là loại khung dẫn cáp dạng hở, gồm hai thanh dọc và các thanh ngang giống như bậc thang, được thiết kế để đỡ các loại dây điện có tải trọng lớn.

Đặc điểm:

• Cấu trúc hở hoàn toàn, giúp tản nhiệt tối đa
• Chịu tải cao, thích hợp cho dây cáp nguồn, cáp động lực
• Dễ dàng kiểm tra, bảo trì và thay thế dây cáp

Ứng dụng:

• Nhà máy công nghiệp, khu sản xuất lớn
• Trạm biến áp, trung tâm dữ liệu (Data Center)
• Công trình kỹ thuật cần tải cáp lớn và thoát nhiệt nhanh

Máng cáp – Dạng kín, bảo vệ dây khỏi bụi và nước

Máng cáp điện là loại máng kim loại có nắp đậy kín, chuyên dùng để chứa và bảo vệ dây dẫn điện trong môi trường yêu cầu sạch sẽ hoặc chống ảnh hưởng bên ngoài.

Đặc điểm:

• Dạng hộp kín, có hoặc không có lỗ thoáng
• Bảo vệ dây cáp khỏi bụi, nước, côn trùng
• Tăng tính thẩm mỹ kỹ thuật, dễ quản lý tuyến dây

Ứng dụng:

• Văn phòng, tòa nhà cao tầng, trung tâm thương mại
• Bệnh viện, phòng sạch, nhà máy thực phẩm
• Công trình yêu cầu an toàn và sạch sẽ cao

Khay cáp – Đáy đục lỗ, linh hoạt trong thi công

Khay cáp điện là loại máng có đáy đục lỗ, kết hợp giữa khả năng thoát nhiệt và bảo vệ dây cáp, giúp thi công nhanh và dễ bảo trì.

Đặc điểm:

• Đáy đục lỗ nhỏ, tản nhiệt tốt hơn máng kín
• Cấu tạo nhẹ, dễ thi công và thay đổi cấu hình dây
• Thường có nắp hoặc không nắp tùy nhu cầu

Ứng dụng:

• Xưởng kỹ thuật, tầng kỹ thuật tòa nhà
• Khu vực có mật độ cáp trung bình
• Trung tâm dữ liệu cần dễ bảo trì, quản lý dây mạng

Phụ kiện đi kèm – Đảm bảo kết nối an toàn và thẩm mỹ

Hệ thống thang máng cáp không thể hoàn thiện nếu thiếu phụ kiện kết nối và cố định. Đây là các chi tiết giúp liên kết tuyến cáp, chuyển hướng và treo đỡ toàn hệ thống.

Phụ kiện phổ biến bao gồm:

• Co L, co T, chữ X: chuyển hướng, chia nhánh dây
• Bát nối, ke góc, nắp đậy: liên kết và bảo vệ điểm nối
• Thanh treo, ty ren, kẹp treo: cố định máng/thang lên trần hoặc tường
• Dây tiếp địa, bu lông, ốc vít: đảm bảo an toàn điện và liên kết chắc chắn

Tác dụng chính:

• Tăng tính linh hoạt khi thi công
• Đảm bảo an toàn – chịu lực – nối đất
• Góp phần tạo nên tính thẩm mỹ đồng bộ cho toàn hệ thống

Cách tính tải trọng cáp và chọn vật liệu thang máng cáp

Tải trọng cáp ảnh hưởng đến thiết kế hệ thống như nào?

Trong thiết kế hệ thống thang máng cáp, tải trọng là yếu tố quyết định đến khả năng chịu lực, tuổi thọ và độ an toàn của cả tuyến dẫn. Tải trọng không chỉ bao gồm trọng lượng dây dẫn mà còn tính đến trọng lượng bản thân của máng, hệ số an toàn và các điều kiện môi trường bên ngoài.

Nếu không tính đúng tải trọng, máng cáp dễ bị võng, cong, đứt gãy hệ treo – gây mất an toàn điện hoặc thiệt hại lớn về hệ thống.

Công thức tính tải trọng hệ thống thang máng cáp

Cách tính phổ biến dựa trên tải trọng phân bố đều (distributed load):

Tổng tải trọng = Trọng lượng cáp + Trọng lượng máng + Hệ số an toàn

Trong đó:

• Trọng lượng cáp = (Khối lượng 1m dây × số dây) × chiều dài
• Trọng lượng máng cáp = khối lượng riêng vật liệu × kích thước máng × chiều dài
• Hệ số an toàn thường lấy 1.3 – 1.5 tùy theo tiêu chuẩn

Ví dụ thực tế: Giả sử bạn có:

• 20 dây cáp nguồn, mỗi dây nặng 0.8kg/m
• Chiều dài tuyến máng: 30m
• Sử dụng máng cáp sơn tĩnh điện dày 1.5mm, nặng 4kg/m

Áp dụng vào công thức:

• Trọng lượng cáp: 0.8 × 20 × 30 = 480 kg
• Trọng lượng máng: 4 × 30 = 120 kg
• Tổng tải trọng sau khi nhân hệ số an toàn 1.4: (480 + 120) × 1.4 = 840 kg

Các tiêu chuẩn kỹ thuật về tải trọng thang máng cáp

Để đảm bảo tính chính xác và an toàn, cần tuân thủ các tiêu chuẩn như:

• Lưu ý: Khi tải trọng vượt 25kg/m, bắt buộc sử dụng thanh treo, gối đỡ trung gian ở khoảng cách 1–1.5m để tránh võng máng.

Lựa chọn vật liệu thang máng cáp theo tải trọng và môi trường

Tùy theo tải trọng tính toán và môi trường sử dụng, kỹ sư cần chọn vật liệu phù hợp để đảm bảo độ bền – an toàn – hiệu quả đầu tư.

Bảng gợi ý cấu hình theo công trình thực tế

Khuyến cáo về mặt kỹ thuật thi công

• Luôn tính tải trọng cáp thực tế theo khối lượng dây và chiều dài tuyến
• Chọn vật liệu theo điều kiện môi trường và tiêu chuẩn kỹ thuật
• Không lắp thang máng cáp theo cảm tính – cần tuân thủ tải trọng cho phép, khoảng cách gối đỡ và tiêu chuẩn an toàn

Nếu chưa có bản tính tải trọng, hãy gửi bản vẽ sơ đồ điện cho Bến Thành để được kỹ sư hỗ trợ thiết kế và tư vấn vật tư tối ưu cho công trình của bạn.

Cách chọn thang máng cáp phù hợp từng công trình

Tòa nhà cao tầng, văn phòng, trung tâm thương mại

Trong các công trình dân dụng có yêu cầu cao về thẩm mỹ và an toàn, như văn phòng, khách sạn hay trung tâm thương mại, lựa chọn ưu tiên là:

• Máng cáp điện có nắp đậy: bảo vệ dây khỏi bụi, nước và tác động môi trường.
• Khay cáp đục lỗ: dùng trong khu kỹ thuật, trần kỹ thuật để thoát nhiệt và linh hoạt khi thay đổi hệ thống điện.
• Vật liệu gợi ý: thép sơn tĩnh điện màu sáng (trắng/xám) giúp đồng bộ kiến trúc.

Nhà máy, khu công nghiệp, trạm điện

Các khu vực sản xuất thường có môi trường nhiều bụi, nhiệt độ cao, hoặc có rung động cơ khí, nên cần hệ thống cáp có khả năng tản nhiệt và chịu tải tốt:

• Thang cáp hở: thoáng khí, chịu tải lớn, phù hợp với dây nguồn công suất cao.
• Máng cáp mạ kẽm nhúng nóng: dùng cho môi trường khắc nghiệt, chống ăn mòn.
• Phụ kiện nối đất và hệ thống treo chắc chắn là bắt buộc để đảm bảo an toàn điện.

Trung tâm dữ liệu, bệnh viện, sân bay

Các công trình yêu cầu sự ổn định, kỹ thuật cao và khả năng bảo trì linh hoạt:

• Khay cáp đáy lỗ: dễ kiểm tra, thoát nhiệt tốt cho cáp tín hiệu và dây mạng.
• Máng cáp kín: chống bụi tuyệt đối, đảm bảo yêu cầu môi trường sạch (Clean room).
• Chất liệu nên dùng: inox hoặc nhôm định hình – không nhiễm từ, chống ăn mòn tốt.

Công trình năng lượng tái tạo (điện mặt trời, gió)

Hệ thống ngoài trời, tiếp xúc nắng – gió – ẩm thường xuyên cần loại vật tư siêu bền:

• Máng cáp mạ kẽm nhúng nóng hoặc inox: chống gỉ sét, chịu thời tiết cực đoan.
• Thiết kế thoát nước và bảo vệ dây chống UV là yếu tố nên cân nhắc khi lựa chọn.
• Khuyên dùng: hệ khay cáp kết hợp treo cao, đi nổi trên khung giàn năng lượng.

Lưu ý khi chọn thang máng cáp:

• Xác định loại dây cần đi (nguồn – tín hiệu – điều khiển)
• Tính toán tải trọng và mật độ cáp thực tế
• Ưu tiên vật liệu phù hợp với môi trường sử dụng
• Tham khảo bản vẽ M&E để định tuyến và chọn loại chính xác

Tư vấn lựa chọn và sử dụng thang máng cáp

Nên chọn thang cáp hay máng cáp cho xưởng sản xuất?

Đối với xưởng sản xuất, thang cáp thường là lựa chọn ưu tiên do khả năng tản nhiệt tốt và chịu tải cao, thích hợp cho hệ thống điện công suất lớn. Tuy nhiên, nếu khu vực có yêu cầu bảo vệ dây khỏi bụi hoặc nước, máng cáp có nắp đậy sẽ phù hợp hơn.

• Chọn thang cáp: nếu cần thoáng khí, dễ kiểm tra, tải nặng
• Chọn máng cáp: nếu môi trường bụi, cần che chắn bảo vệ dây

Có nên dùng khay cáp cho trung tâm dữ liệu?

Khay cáp là giải pháp hiệu quả và linh hoạt cho trung tâm dữ liệu (Data Center). Với thiết kế đáy đục lỗ, khay cáp giúp:

• Thoát nhiệt nhanh, tránh quá nhiệt cho dây mạng và dây tín hiệu
• Dễ dàng thay đổi, nâng cấp hệ thống cáp
• Thi công nhanh, tiết kiệm chi phí và thời gian bảo trì

Bạn nên dùng khay cáp kết hợp nắp đậy để tăng độ bền và thẩm mỹ.

Bao lâu cần kiểm tra và bảo trì hệ thống thang máng cáp?

Hệ thống thang máng cáp nên được kiểm tra định kỳ mỗi 6–12 tháng tùy theo mức độ sử dụng và môi trường. Một số nội dung kiểm tra quan trọng gồm:

• Tình trạng gỉ sét, móp méo, lỏng liên kết
• Dây tiếp địa, các mối nối bị hở
• Nắp đậy, phụ kiện treo, bulong có còn chắc chắn không

Với môi trường nhà máy hoặc nơi có độ ẩm cao, nên bảo trì mỗi 3–6 tháng.

Thang máng cáp có chống cháy không?

Bản thân thang máng cáp kim loại (sơn tĩnh điện, mạ kẽm, inox) không bắt cháy, tuy nhiên chúng không có khả năng chống truyền nhiệt lửa như vật liệu cách nhiệt chuyên dụng.

Để tăng khả năng chống cháy:

• Dùng thang máng bằng inox hoặc sơn chống cháy
• Kết hợp ống luồn cáp chống cháy hoặc sơn phủ lớp cách nhiệt
• Thi công cách xa khu vực phát nhiệt cao

Thang máng cáp giúp bảo vệ và cố định dây dẫn, nhưng để chống cháy toàn diện cần phối hợp thêm giải pháp vật liệu và thiết kế hệ thống.
