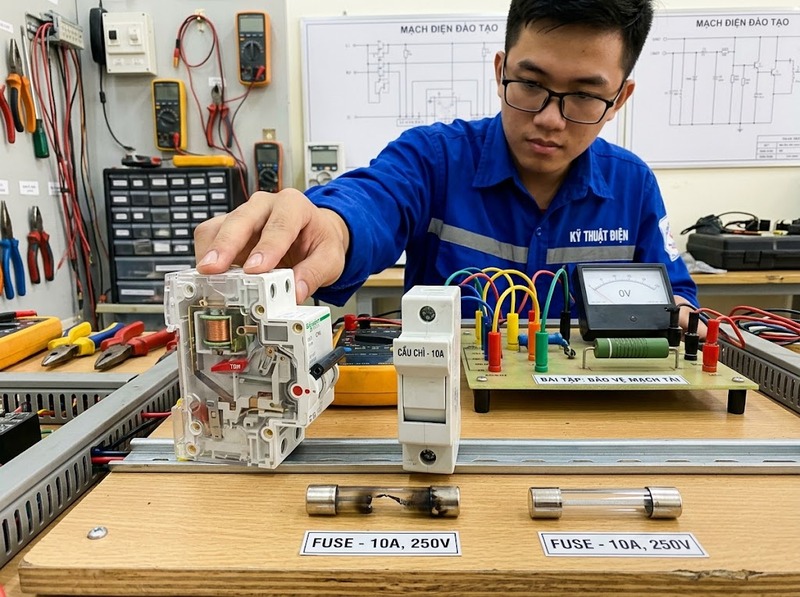

MCB và cầu chì khác nhau như thế nào?

Vì vậy, khác biệt giữa chúng không chỉ nằm ở việc “một loại dùng lại được, một loại dùng một lần”. Cơ chế tác động còn ảnh hưởng đến đặc tuyến thời gian–dòng điện, năng lượng cho đi qua khi ngắn mạch, khả năng cắt dòng sự cố, tính thuận tiện khi khôi phục nguồn và điều kiện ứng dụng thực tế.

Điểm khác biệt cốt lõi giữa MCB và cầu chì

MCB, thường được gọi là aptomat tép, là thiết bị đóng cắt cơ khí. Khi dòng điện vượt giới hạn cho phép, cơ cấu bảo vệ làm các tiếp điểm tách ra để ngắt mạch. Sau khi nguyên nhân sự cố được xử lý, MCB thông thường có thể được đóng lại mà không phải thay thiết bị.

Cầu chì hoạt động theo nguyên lý khác. Dòng điện chạy qua một phần tử kim loại có tiết diện và đặc tính nhiệt được tính toán trước. Khi năng lượng nhiệt tích lũy đủ lớn, phần tử này nóng chảy, tạo khe hở điện và cắt dòng. Cầu chì đã tác động không thể khôi phục bằng thao tác đóng lại mà phải được thay thế.

Do đó, không thể kết luận đơn giản rằng MCB tốt hơn cầu chì hoặc ngược lại. MCB nổi bật về khả năng thao tác và sử dụng lại, còn cầu chì có những ưu thế đáng kể khi yêu cầu giới hạn năng lượng sự cố hoặc khả năng cắt dòng ngắn mạch rất lớn.

MCB và cầu chì bảo vệ quá tải, ngắn mạch bằng cơ chế nào?

Ở MCB thông dụng, hai cơ chế bảo vệ thường phối hợp với nhau. Phần tử nhiệt, thường dựa trên thanh lưỡng kim, phản ứng với tình trạng quá dòng kéo dài. Dòng càng lớn, thanh lưỡng kim càng nóng nhanh và thời gian tác động càng ngắn. Đây là cơ chế phù hợp để xử lý quá tải.

Khi xảy ra ngắn mạch và dòng tăng lên nhiều lần so với dòng định mức, cơ cấu điện từ thực hiện tác động nhanh. Với các đặc tuyến MCB phổ biến, vùng tác động điện từ có thể nằm khoảng 3–5 lần dòng định mức đối với đặc tuyến B, 5–10 lần đối với đặc tuyến C và 10–20 lần đối với đặc tuyến D. Vì vậy, hai MCB có cùng dòng định mức chưa chắc phản ứng giống nhau trước dòng khởi động hoặc dòng ngắn mạch.

Cầu chì không có cơ cấu nhiệt và điện từ riêng biệt như MCB. Phần tử cầu chì tự phát nhiệt theo dòng điện chạy qua. Khả năng nóng chảy liên quan chặt với năng lượng (I²t): dòng càng lớn thì tốc độ tích lũy nhiệt càng cao và thời gian nóng chảy càng ngắn.

Điểm cần lưu ý là không phải mọi cầu chì đều được thiết kế để bảo vệ đầy đủ cả quá tải lẫn ngắn mạch. Một số loại bảo vệ toàn dải có thể thực hiện cả hai chức năng, trong khi một số cầu chì chuyên dụng chủ yếu xử lý ngắn mạch và cần phối hợp với thiết bị bảo vệ quá tải khác. Vì vậy, chỉ dựa vào dòng định mức trên cầu chì để suy ra toàn bộ chức năng bảo vệ là chưa đủ.

Khả năng cắt và giới hạn dòng sự cố khác nhau ra sao?

Khả năng cắt là thông số rất quan trọng đối với cả MCB và cầu chì. Thiết bị bảo vệ phải có khả năng ngắt an toàn dòng ngắn mạch dự kiến tại vị trí lắp đặt. Nếu dòng sự cố có thể đạt 10 kA nhưng thiết bị chỉ được thiết kế để cắt 6 kA, việc dòng định mức của thiết bị phù hợp với tải vẫn chưa bảo đảm điều kiện bảo vệ.

Ở các mạch điện hạ áp thông dụng, MCB thường gặp với khả năng cắt ngắn mạch danh định khoảng 4,5 kA, 6 kA hoặc 10 kA, mặc dù thiết bị cho ứng dụng khác có thể sử dụng mức cao hơn. Vì vậy, không nên chọn MCB chỉ theo thông số 10 A, 16 A, 20 A hay 32 A mà bỏ qua khả năng cắt ngắn mạch.

Cầu chì hạn dòng, đặc biệt các loại HRC, có thể đạt khả năng cắt ở mức hàng chục kiloampere; một số dòng sản phẩm công nghiệp có mức khoảng 80–120 kA tùy điện áp, kích thước và thiết kế. Khi dòng ngắn mạch rất lớn, phần tử cầu chì có thể nóng chảy đủ nhanh để hạn chế dòng đỉnh và giảm năng lượng (I²t) truyền xuống thiết bị phía sau.

Đây là lý do cầu chì vẫn được sử dụng rộng rãi trong nhiều hệ thống công nghiệp dù phải thay sau mỗi lần tác động. Trong một mạch có dòng sự cố tiềm năng rất cao hoặc thiết bị phía sau nhạy với năng lượng ngắn mạch, khả năng hạn dòng có thể quan trọng hơn sự thuận tiện khi đóng lại.

Tuy nhiên, không nên hiểu thành “cầu chì luôn cắt nhanh hơn MCB”. Ở vùng quá tải nhỏ, cầu chì có thể cần thời gian tương đối dài mới nóng chảy. MCB cũng có vùng tác động tức thời khi dòng đạt ngưỡng của cơ cấu điện từ. Việc thiết bị nào tác động trước phải được đánh giá trên đặc tuyến thời gian–dòng điện và dữ liệu giới hạn năng lượng của đúng sản phẩm.

MCB thuận tiện hơn như thế nào trong sử dụng và bảo trì?

Ưu điểm dễ nhận thấy nhất của MCB là khả năng phục hồi mạch bằng thao tác đóng lại. Với một sự cố tạm thời đã được loại bỏ, người vận hành không cần thay linh kiện tiêu hao. Trạng thái ON, OFF hoặc TRIP cũng thường dễ nhận biết qua cơ cấu tay gạt.

Đặc điểm này đặc biệt có giá trị ở mạch phân phối dân dụng và thương mại, nơi việc cấp điện trở lại nhanh giúp giảm thời gian gián đoạn. MCB cũng giảm nguy cơ người dùng thay nhầm một cầu chì có dòng định mức không đúng chỉ vì muốn khôi phục điện.

Nhưng khả năng reset không có nghĩa là có thể đóng lại MCB liên tục mà không xác định nguyên nhân. Nếu MCB vừa tác động do ngắn mạch, việc đóng lại khi điểm chạm chập vẫn tồn tại có thể khiến thiết bị phải cắt thêm một dòng sự cố lớn. Sau sự cố nghiêm trọng cũng cần xem xét tình trạng của MCB và hệ thống thay vì mặc định thiết bị vẫn hoàn toàn bình thường.

Cầu chì đòi hỏi quy trình khác. Sau khi tác động, phải xác định nguyên nhân rồi lắp phần tử mới có đúng loại, điện áp, dòng định mức và đặc tính bảo vệ. Điều này tạo thêm công việc bảo trì và yêu cầu dự phòng linh kiện, nhưng đồng thời buộc quá trình khôi phục mạch phải đi qua một bước thay thế vật lý thay vì chỉ gạt cần đóng lại.

Cầu chì cũng có cấu tạo tương đối đơn giản và không cần cơ cấu truyền động đóng cắt. Trong những ứng dụng mà thao tác thường xuyên không phải ưu tiên, sự đơn giản này vẫn là một lợi thế thực tế.

Đặc tuyến bảo vệ và khả năng phối hợp ảnh hưởng thế nào?

Hai thiết bị cùng có dòng định mức 16 A không đồng nghĩa với việc chúng bảo vệ mạch giống nhau. Dòng định mức chỉ là một phần của bài toán; đặc tuyến thời gian–dòng điện mới cho biết thiết bị chịu một mức quá dòng trong bao lâu trước khi tác động.

Ví dụ, MCB có đặc tuyến B có vùng tác động điện từ thấp hơn đặc tuyến C hoặc D. Điều này giúp B nhạy hơn với dòng tăng cao nhưng cũng làm nó dễ tác động không mong muốn hơn nếu tải có dòng khởi động lớn. Đặc tuyến C hoặc D cho phép dòng khởi động cao hơn trước khi cơ cấu từ tác động, nhưng việc sử dụng chúng đòi hỏi dòng sự cố tại cuối mạch phải đủ lớn để bảo đảm thời gian cắt cần thiết.

Cầu chì cũng có các đường đặc tính khác nhau. Loại được thiết kế cho bảo vệ cáp và tải thông thường không có cùng đặc tính với cầu chì cho động cơ hoặc cầu chì tốc độ rất cao dùng để bảo vệ linh kiện công suất.

Sự khác biệt này trở nên quan trọng khi nhiều cấp bảo vệ được mắc nối tiếp. Mục tiêu thường là thiết bị gần điểm sự cố nhất tác động trước, để phần còn lại của hệ thống tiếp tục được cấp điện. Cầu chì–cầu chì, MCB–MCB hoặc MCB–cầu chì đều có thể đạt phối hợp chọn lọc trong những điều kiện nhất định, nhưng không thể bảo đảm chỉ bằng cách nhìn vào dòng định mức. Cần xét đồng thời đường cong tác động, dòng sự cố dự kiến và năng lượng cho đi qua.

Vì vậy, việc thay một cầu chì bằng MCB có cùng số ampere, hoặc ngược lại, không tự động tạo ra mức bảo vệ tương đương.

Khi nào MCB phù hợp hơn và khi nào cầu chì phù hợp hơn?

MCB thường phù hợp khi yêu cầu vận hành ưu tiên khả năng đóng cắt thuận tiện, khôi phục cấp điện nhanh và dễ nhận biết trạng thái thiết bị. Đây là lý do MCB được sử dụng phổ biến trong các mạch nhánh của nhà ở, văn phòng và nhiều hệ thống phân phối điện hạ áp.

Cầu chì thường có lợi thế khi hệ thống cần khả năng cắt dòng sự cố rất cao, cần hạn chế dòng đỉnh và năng lượng (I²t), hoặc cần phối hợp với thiết bị có khả năng chịu năng lượng ngắn mạch thấp. Những đặc điểm này khiến cầu chì tiếp tục có vai trò quan trọng trong nhiều tủ điện công nghiệp, mạch động lực và các ứng dụng bảo vệ chuyên dụng.

Lựa chọn giữa MCB và cầu chì vì thế nên dựa trên một nhóm thông số thay vì chỉ nhìn vào dòng định mức. Cần đối chiếu điện áp làm việc, dòng tải, đặc tuyến quá tải, dòng khởi động, dòng ngắn mạch dự kiến, khả năng cắt, đặc tính giới hạn năng lượng và yêu cầu về tính liên tục vận hành.

Cũng cần tách biệt bảo vệ quá dòng với bảo vệ dòng rò. MCB thông thường và cầu chì không mặc định có chức năng phát hiện dòng rò để bảo vệ chống điện giật. Nếu hệ thống yêu cầu chức năng này, phải có thiết bị bảo vệ dòng dư phù hợp hoặc thiết bị tích hợp chức năng tương ứng.

MCB và cầu chì cùng thực hiện nhiệm vụ bảo vệ quá dòng nhưng khác nhau về cách ngắt mạch và cách sử dụng sau sự cố. MCB dùng cơ cấu đóng cắt có thể reset nên thuận tiện trong vận hành; cầu chì ngắt mạch bằng phần tử nóng chảy và phải thay mới nhưng có thể mang lại khả năng hạn dòng và khả năng cắt ngắn mạch rất cao.

Do đó, tiêu chí lựa chọn không nên là “MCB hay cầu chì tốt hơn” mà là thiết bị nào có đặc tuyến bảo vệ, khả năng cắt và cách vận hành phù hợp hơn với mạch cụ thể. Dòng định mức phù hợp mới chỉ là điều kiện đầu tiên; khả năng cắt dòng sự cố và đặc tính tác động mới quyết định thiết bị có thực sự bảo vệ đúng yêu cầu hay không.
