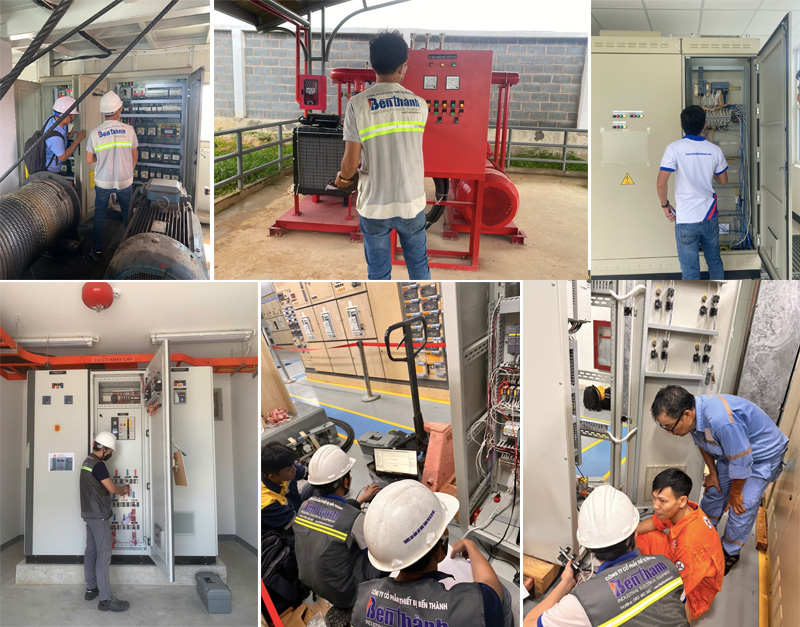

Lắp đặt - Thi công tủ điện công nghiệp theo yêu cầu chuẩn IEC

Đơn giá và chi phí lắp đặt tủ điện công nghiệp TẠI THIẾT BỊ BẾN THÀNH

Chi phí thi công tủ điện công nghiệp phụ thuộc vào nhiều yếu tố như công suất, dòng định mức, chủng loại thiết bị, tiêu chuẩn áp dụng và điều kiện thi công. Việc nắm rõ bảng giá tham khảo và các yếu tố ảnh hưởng sẽ giúp chủ đầu tư lập dự toán chính xác, tránh phát sinh ngoài ý muốn.

Đơn giá lắp đặt tủ điện công nghiệp 3 pha tại thiết bị Bến Thành

Bảng giá theo công suất lắp đặt

Giá lắp đặt tủ điện điều khiển có thể thay đổi phù thuộc vào các yếu tố thương hiệu của thiết bị, chức năng điều khiển và kỹ thuật theo yêu cầu của công trình. Tham khảo bảng giá của Thiết bị Bến Thành dưới đây để hình dung khung giá cho dự toán của mình.

* Giải thích:

• Công suất động cơ càng lớn → yêu cầu thiết bị điều khiển (contactor, MCCB, relay, biến tần…) có dòng định mức và khả năng chịu tải cao hơn, dẫn đến giá thành tăng.
• Phương án điều khiển càng phức tạp (sao tam giác, Soft Starter, biến tần, PLC, HMI) → giá lắp đặt cao hơn do chi phí thiết bị, lập trình và kỹ thuật cài đặt.
• Tủ điện điều khiển công suất lớn thường cần thiết kế riêng và kiểm định chất lượng để đáp ứng tiêu chuẩn IEC 61439 và yêu cầu vận hành ổn định của công trình.

Bảng giá theo dòng điện định mức lắp đặt

Giá lắp đặt tủ điện phân phối nguồn hạ thế có thể thay đổi tuỳ thuộc vào yêu cầu số lượng ngõ ra cấp nguồn, thương hiệu thiết bị, tiêu chuẩn chất lượng vỏ tủ.

* Giải thích:

• Dòng định mức quyết định lựa chọn kích thước dây dẫn, tiết diện thanh cái (busbar) và khả năng chịu tải của tủ điện, do đó là yếu tố ảnh hưởng trực tiếp đến chi phí lắp đặt.
• Mỗi loại tủ điện (tủ tổng MSB/MDB, tủ phân phối DB, tủ động lực, tủ ATS, tủ HVAC, tủ điện năng lượng mặt trời) có đặc thù về cấu trúc, số lượng ngõ ra và thiết bị bảo vệ, nên mức giá sẽ khác nhau dù cùng dải dòng định mức.
• Với tủ điện có dòng định mức lớn (≥ 250A, đặc biệt trên 1000A), thường phải sử dụng busbar đồng, thiết bị bảo vệ cao cấp (ACB, MCCB Icu/Ics lớn), hệ thống thông gió hoặc giải nhiệt chuyên dụng, dẫn đến giá thành tăng đáng kể.
• Các yêu cầu đặc biệt như vỏ tủ đạt IP cao, chống ăn mòn, chống cháy nổ, hay tiêu chuẩn xuất khẩu (IEC, UL) cũng có thể làm chi phí tăng thêm.

Các yếu tố ảnh hưởng đến chi phí thi công tủ điện

• Quy mô hệ thống và công suất tủ điện: Hệ thống lớn đòi hỏi nhiều ngăn tủ, thiết bị phân phối và điều khiển phức tạp.
• Khoảng cách từ nguồn điện đến tủ: Khoảng cách xa → tăng chi phí dây dẫn, máng cáp, thời gian thi công.
• Vật liệu và thiết bị sử dụng: Thương hiệu thiết bị (Schneider, Siemens, LS, Mitsubishi…) và tiêu chuẩn (IEC, UL) ảnh hưởng lớn đến giá.
• Yêu cầu đặc biệt về an toàn, chống cháy nổ: Với môi trường dễ cháy nổ (nhà máy hóa chất, xăng dầu) cần tủ điện đạt chuẩn Ex-proof, IP cao, dẫn tới chi phí tăng 30–50%.

Cam kết của Bến Thành

• Đảm bảo đội ngũ kỹ sư điện, kỹ thuật kinh nghiệm có chuyên môn cao, hiểu rõ tiêu chuẩn IEC/TCVN.
• Minh bạch trong báo giá: chi tiết chi phí vật tư, nhân công, thời gian hoàn thành.
• Bảo hành ≥ 12 tháng, đảm bảo hỗ trợ kỹ thuật kịp thời, giảm rủi ro dừng máy khi sự cố.

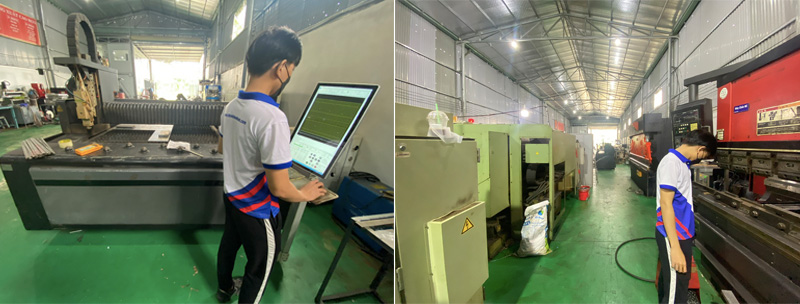

Xưởng gia công, lắp đặt tủ điện công nghiệp của Bến Thành

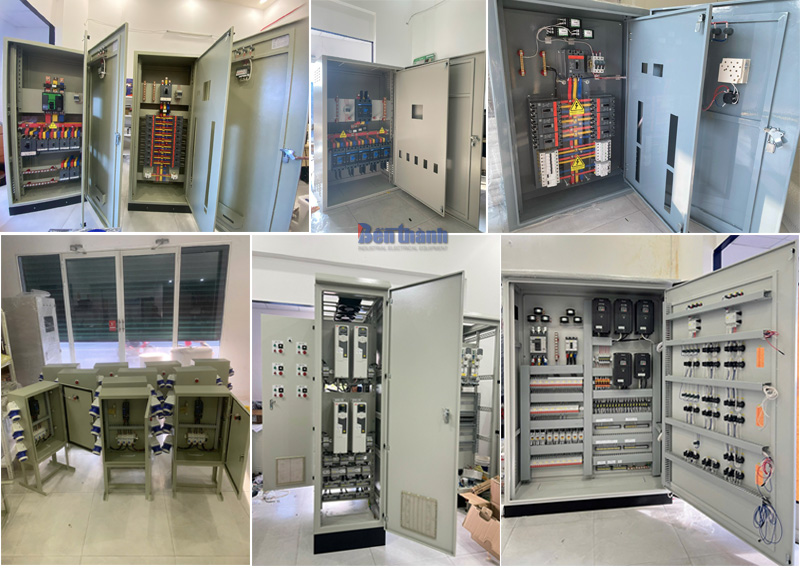

Một số sản phẩm tủ điện công nghiệp được thiết bị Bến Thành lắp đặt

Tiêu chuẩn thiết kế và sơ đồ tủ điện công nghiệp của Bến Thành

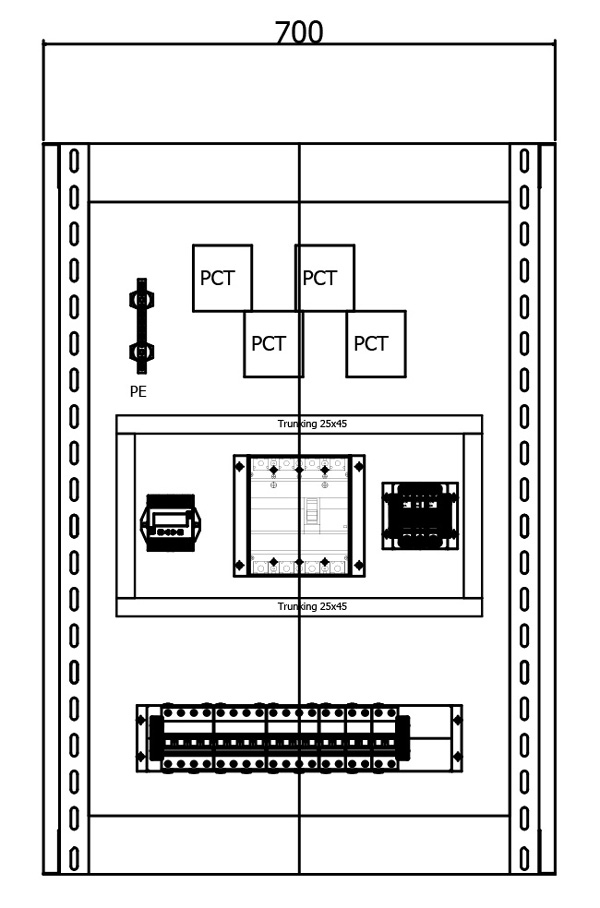

Thiết kế lắp đặt tủ điện công nghiệp

Thiết kế lắp đặt tủ điện công nghiệp là quá trình lên phương án bố trí thiết bị, đấu nối và cấu trúc tổng thể của tủ điện, đảm bảo đáp ứng yêu cầu kỹ thuật, an toàn điện, tiêu chuẩn IEC/TCVN và tính tiện lợi cho vận hành – bảo trì. Một thiết kế chuẩn ngay từ đầu sẽ giúp thi công tủ điện công nghiệp diễn ra nhanh chóng, hạn chế sai sót và kéo dài tuổi thọ hệ thống.

1. Bố trí hợp lý

• Nguyên tắc “gọn – rõ – dễ tiếp cận”: Sắp xếp thiết bị theo thứ tự từ nguồn vào → bảo vệ tổng → phân phối → điều khiển → tải.
• Luồng dây gọn gàng: Sử dụng máng cáp, ống luồn hoặc nẹp để gom dây; tránh giao chéo mạch lực và mạch điều khiển.
• Tiện lợi bảo trì: Khoảng cách giữa các thiết bị đủ để tháo lắp, thay thế mà không cần tháo rời toàn bộ hệ thống.
• Giảm nhiễu điện từ (EMI): Bố trí dây tín hiệu và dây nguồn cách xa hoặc che chắn bằng ống kim loại nối đất.

2. Phân tầng chức năng

• Ngăn đóng cắt (Power Compartment): Chứa MCCB/ACB, contactor, rơ le bảo vệ – là khu vực chịu dòng điện lớn, cần cách ly an toàn.
• Ngăn điều khiển (Control Compartment): Chứa PLC, biến tần, relay trung gian, bộ nguồn 24VDC, thiết bị giám sát; mạch điều khiển tách biệt để giảm nhiễu và dễ bảo trì.
• Ngăn cáp đầu vào/ra (Cable Compartment): Vị trí đấu nối dây nguồn, dây tải và tiếp địa, đảm bảo dễ truy cập và an toàn thao tác.
• Tách biệt nhiệt độ và môi trường: Ngăn điều khiển nên được bố trí xa nguồn nhiệt hoặc thiết bị sinh nhiệt cao.

3. Tiêu chí thiết kế tủ điện công nghiệp

4. Phần mềm hỗ trợ thiết kế

• EPLAN Electric P8: Thiết kế sơ đồ nguyên lý, bố trí thiết bị, tự động tạo danh mục vật tư (BOM) và mã dây dẫn.
• AutoCAD Electrical: Dùng để vẽ sơ đồ điện chi tiết, dễ tùy biến và tương thích với nhiều định dạng bản vẽ kỹ thuật.
• SolidWorks Electrical 3D (tùy chọn): Dựng mô hình 3D tủ điện để kiểm tra bố trí không gian và khả năng tản nhiệt.
• ETAP (cho hệ thống lớn): Phân tích dòng ngắn mạch, tải, chọn thiết bị tối ưu.

Trong quá trình thiết kế tủ điện công nghiệp phải luôn gắn liền với hồ sơ thi công và sơ đồ nguyên lý, đồng thời tuân thủ chặt chẽ các tiêu chuẩn IEC 61439, IEC 60364/TCVN 7447 và quy định an toàn điện hiện hành.

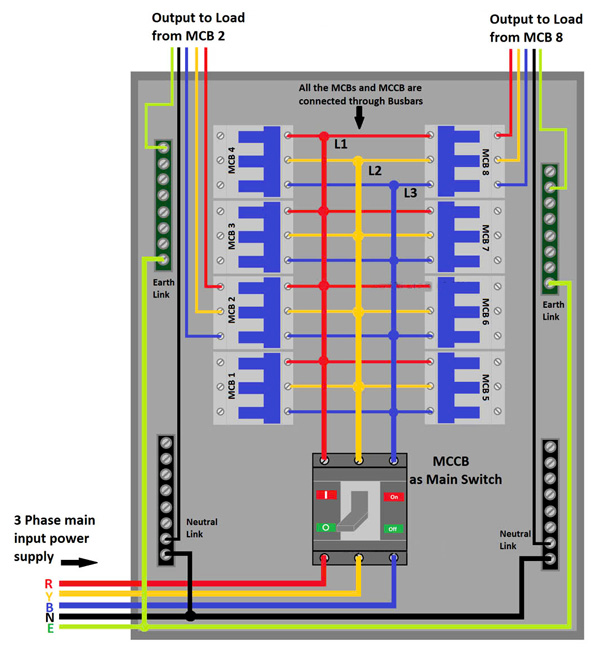

Sơ đồ nguyên lý tủ điện 3 pha

Sơ đồ nguyên lý tủ điện 3 pha (Three-phase Electrical Panel Single-line Diagram) là bản vẽ kỹ thuật thể hiện cấu trúc và mối liên kết giữa các thiết bị điện chính trong một hệ thống điện 3 pha, được biểu diễn bằng ký hiệu chuẩn quốc tế. Thay vì mô tả chi tiết từng dây dẫn, sơ đồ nguyên lý tập trung vào chuỗi kết nối logic của các thiết bị đóng cắt, bảo vệ, đo lường và điều khiển. Đây là tài liệu bắt buộc trong quá trình thi công tủ điện công nghiệp, giúp đảm bảo mọi thao tác lắp đặt diễn ra đúng chuẩn kỹ thuật và an toàn điện.

Các thành phần chính trên sơ đồ nguyên lý:

Vai trò trong thi công tủ điện công nghiệp:

• Định hướng lắp đặt: Giúp kỹ sư và đội thi công xác định rõ vị trí, thứ tự và mối liên kết giữa các thiết bị.
• Chuẩn hóa vận hành: Đảm bảo tủ điện sau khi lắp đặt có khả năng vận hành an toàn – ổn định – dễ bảo trì.
• Hỗ trợ nghiệm thu: Là cơ sở để kiểm tra, đối chiếu khi nghiệm thu, đảm bảo đúng thiết kế và tuân thủ tiêu chuẩn.
• Giảm rủi ro sự cố: Hạn chế sai sót đấu nối gây chập cháy, mất điện hoặc hỏng thiết bị.

Bộ tiêu chuẩn kỹ thuật cho sơ đồ nguyên lý tủ điện 3 pha

Khi thi công tủ điện công nghiệp, việc thiết kế và đọc hiểu sơ đồ nguyên lý tủ điện 3 pha phải tuân thủ các tiêu chuẩn kỹ thuật quốc tế (IEC) và Việt Nam (TCVN) để đảm bảo an toàn, độ bền và khả năng vận hành ổn định. Dưới đây là các tiêu chuẩn áp dụng:

* Lợi ích khi tuân thủ tiêu chuẩn:

• Đảm bảo an toàn điện tuyệt đối cho người và thiết bị.
• Tủ điện đạt chuẩn quốc tế, dễ dàng nghiệm thu – bàn giao.
• Giảm nguy cơ sự cố và tăng tuổi thọ hệ thống.
• Thuận lợi cho bảo trì, nâng cấp hoặc tích hợp hệ thống mới.

tiêu chuẩn và quy định lắp tủ điện công nghiệp TẠI THIẾT BỊ BẾN THÀNH

Khi thi công tủ điện công nghiệp, việc tuân thủ các tiêu chuẩn kỹ thuật và quy định pháp lý là yếu tố then chốt để đảm bảo an toàn – độ bền – khả năng vận hành ổn định. Các tiêu chuẩn này bao gồm cả quy chuẩn định mức, tiêu chuẩn quốc gia (TCVN) và quy định nghiệm thu.

Quy chuẩn định mức lắp đặt tủ điện

1. Kích thước & bố trí

• Chiều cao thao tác của các thiết bị điều khiển ≤ 2m để người vận hành dễ tiếp cận.
• Khoảng cách tối thiểu cho bảo trì và sửa chữa phía trước tủ ≥ 0,7m, phía sau hoặc bên hông ≥ 0,6m (theo IEC 60364 & TCVN 9206).
• Cửa mở phải đủ góc để tháo lắp thiết bị bên trong mà không cần tháo rời toàn bộ tủ.

2. Tiết diện dây dẫn

• Lựa chọn theo dòng điện định mức và mật độ dòng điện cho phép (A/mm²), đồng thời tính đến độ sụt áp (≤ 5% với mạch động lực).
• Dây dẫn chịu tải lâu dài phải có tiết diện phù hợp để giảm tổn hao điện và hạn chế phát nhiệt.

3. Nối đất an toàn

• Hệ thống nối đất phải đảm bảo điện trở ≤ 4Ω theo TCVN 4756:1989 đối với lưới điện hạ áp.
• Thanh PE và dây nối đất phải được đánh dấu rõ ràng (xanh – vàng), kết nối chắc chắn tới hệ thống tiếp địa tổng.

Tiêu chuẩn Việt Nam về lắp đặt tủ điện công nghiệp

* Lợi ích khi áp dụng đúng TCVN:

• Dễ dàng thông qua kiểm định và nghiệm thu của cơ quan chức năng.
• Tăng độ tin cậy và an toàn vận hành hệ thống.
• Giảm rủi ro pháp lý khi xảy ra sự cố điện.

Tiêu chuẩn nghiệm thu tủ điện

1. Kiểm tra cơ khí

• Khung vỏ tủ phải chắc chắn, không cong vênh, mối hàn đều và bền.
• Lớp sơn tĩnh điện phủ đều, đạt độ bám dính, chống ăn mòn, đạt chuẩn ISO 12944 về sơn công nghiệp.

2. Kiểm tra điện

• Đo điện trở cách điện bằng Megger 500V/1000V, giá trị ≥ 1MΩ đối với mạch lực và mạch điều khiển.
• Thử đóng cắt không tải tất cả thiết bị đóng cắt (MCCB, contactor…) để đảm bảo cơ cấu hoạt động trơn tru.
• Kiểm tra tiếp địa: Điện trở ≤ 4Ω và các mối nối đất chắc chắn, không bị oxy hóa.

3. Biên bản nghiệm thu

• Lập theo mẫu của Bộ Công Thương và tiêu chuẩn IEC 61439.
• Bao gồm: Thông tin công trình, danh mục thiết bị, kết quả đo kiểm, xác nhận của đơn vị thi công và chủ đầu tư.

Biện pháp và quy trình thi công lắp đặt tủ điện

Việc thi công tủ điện công nghiệp đòi hỏi sự phối hợp chặt chẽ giữa thiết kế, chuẩn bị vật tư, tay nghề kỹ thuật và tuân thủ nghiêm ngặt quy định an toàn điện. Áp dụng đúng biện pháp và quy trình thi công sẽ giúp hệ thống đạt chuẩn kỹ thuật, an toàn và tối ưu tuổi thọ thiết bị.

Biện pháp thi công lắp đặt tủ điện

1. Chuẩn bị mặt bằng

• Nền và khu vực đặt tủ phải khô ráo, bằng phẳng, chịu tải trọng tủ và không bị rung lắc.
• Đảm bảo không gian thao tác tối thiểu: Trước tủ ≥ 0,7 m; phía sau/bên ≥ 0,6 m để thuận tiện bảo trì.
• Lắp đặt tủ ở vị trí thoáng mát, tránh nắng trực tiếp và khu vực có độ ẩm cao hoặc hóa chất ăn mòn.

2. Dụng cụ thi công

• Đồng hồ đo điện (VOM, Ampe kìm, Megger) để kiểm tra thông số điện áp, dòng điện, điện trở cách điện.
• Máy khoan, máy cắt để gia công tủ và lỗ bắt bulông cố định.
• Kìm bấm cos, tuốc-nơ-vít cách điện đạt chuẩn IEC 60900 để đảm bảo an toàn.
• Máng cáp, nẹp dây, bộ dụng cụ siết lực để đi dây gọn gàng và đảm bảo lực siết đồng đều.

3. An toàn lao động

• Cắt điện toàn bộ khu vực thi công trước khi lắp đặt hoặc đấu nối.
• Trang bị đầy đủ PPE (Personal Protective Equipment): mũ bảo hộ, găng tay cách điện, kính bảo hộ, giày cách điện.
• Tuân thủ quy trình Lockout/Tagout (LOTO) để ngăn sự cố cấp điện bất ngờ.

Quy trình lắp tủ điện công nghiệp

1. Nhận bản vẽ và kiểm tra thiết bị

• Nghiên cứu bản vẽ sơ đồ nguyên lý, sơ đồ đấu dây, bản vẽ bố trí thiết bị.
• Kiểm tra số lượng, chủng loại, model thiết bị so với danh mục vật tư.

2. Định vị và cố định tủ

• Đánh dấu vị trí đặt tủ, đảm bảo thẳng hàng và cân bằng.
• Cố định tủ bằng bulông nở hoặc chân đế hàn vào sàn, có đệm chống rung.

3. Lắp đặt thiết bị bên trong

• Lắp MCCB/ACB, contactor, rơ le, thanh cái… theo đúng vị trí và trình tự bản vẽ.
• Siết bulông đúng lực siết quy định (theo hướng dẫn nhà sản xuất).

4. Đi dây và đấu nối

• Đi dây theo tuyến ngắn nhất, gọn gàng trong máng cáp hoặc nẹp dây.
• Tách biệt mạch lực và mạch điều khiển để giảm nhiễu.

5. Kiểm tra – chạy thử – nghiệm thu

• Đo điện trở cách điện, kiểm tra chiều quay động cơ (nếu có).
• Chạy thử không tải và có tải theo kịch bản kiểm tra.
• Lập biên bản nghiệm thu theo mẫu IEC 61439 và quy định Bộ Công Thương.

Hướng dẫn cách lắp tủ điện công nghiệp

1. Đấu nối đúng màu dây (theo IEC 60445):

• Pha L1 – màu vàng, L2 – màu xanh lá, L3 – màu đỏ.
• Trung tính N – màu xanh dương nhạt.
• Bảo vệ PE – xanh vàng (chỉ dùng cho dây tiếp địa).

2. Siết chặt đầu cos

• Dùng kìm ép cos thủy lực hoặc cơ khí đạt chuẩn để đầu cos ôm chặt lõi dây.
• Siết bulông tiếp điểm đúng lực để tránh hiện tượng phát nhiệt tại mối nối.

3. Dán nhãn thiết bị và dây dẫn

• Sử dụng nhãn in chịu nhiệt, chống ẩm để đánh dấu từng thiết bị và từng sợi dây.
• Giúp bảo trì, nâng cấp, sửa chữa dễ dàng và nhanh chóng.

Nếu bạn cần sản xuất và thi công tủ điện công nghiệp theo yêu cầu riêng cho dự án, hãy để Bến Thành đồng hành ngay từ khâu tư vấn, lựa chọn thiết bị đến thi công và nghiệm thu, để mỗi công trình đều được đảm bảo chất lượng chuẩn IEC – an toàn tuyệt đối – thẩm mỹ tối đa, cùng giải pháp tối ưu chi phí và tiến độ, đem lại hiệu suất vận hành cao cùng giá trị bền vững.
