Tụ bù 1 pha là gì? Sơ đồ đấu tụ bù 1 pha cho tủ điện gia đình

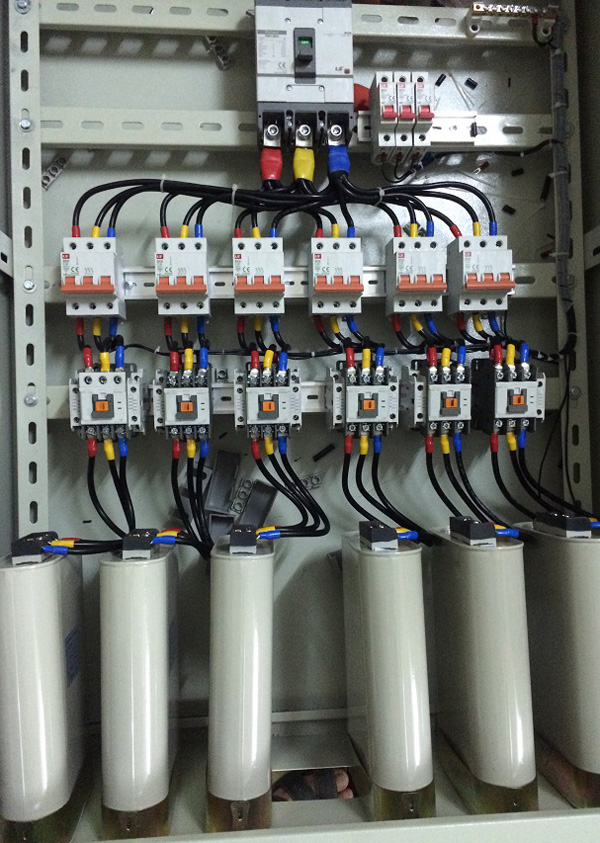

Tụ bù 1 pha là gì?

Trong hệ thống điện xoay chiều, công suất tiêu thụ được chia thành ba loại: công suất tác dụng (P), công suất phản kháng (Q) và công suất biểu kiến (S). Nhiều thiết bị điện như máy lạnh, máy bơm, tủ lạnh,… thường sinh ra công suất phản kháng khiến hệ số công suất (cos φ) giảm xuống. Điều này dẫn đến tình trạng tiêu tốn điện năng nhiều hơn so với thực tế.

Tụ bù 1 pha có chức năng sinh ra một phần công suất phản kháng đối nghịch, nhằm trung hòa phần công suất phản kháng do tải sinh ra. Khi đó, hệ số công suất được cải thiện, góp phần làm giảm lượng điện năng hao phí trong quá trình truyền tải và sử dụng.

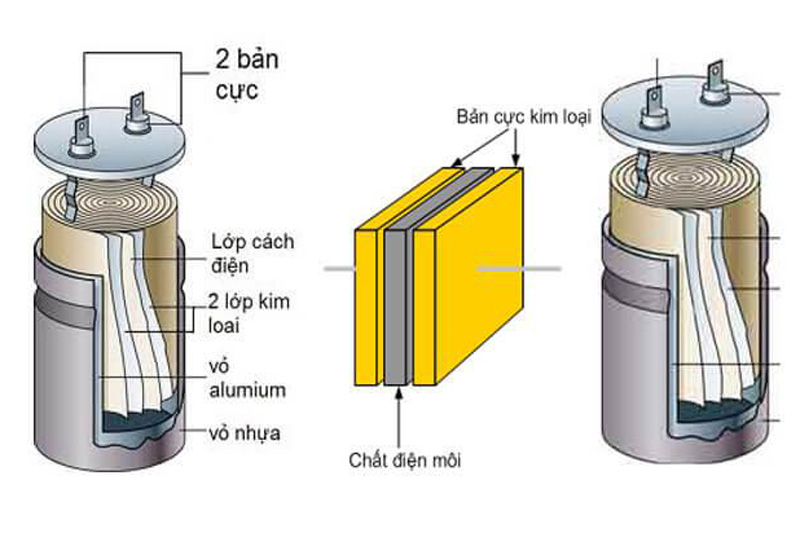

Cấu tạo và nguyên lý hoạt động của tụ bù điện 1 pha

Tụ bù điện 1 pha có cấu tạo tương tự như một tụ điện thông thường, nhưng được thiết kế đặc biệt để hoạt động ổn định trong hệ thống điện lưới dân dụng. Thành phần chính bao gồm:

• Vỏ ngoài cách điện bằng kim loại hoặc nhựa chịu nhiệt
• Bộ bản cực nhôm hoặc thiếc cuộn tròn
• Chất điện môi (thường là dầu cách điện hoặc khí đặc biệt)
• Cầu đấu nối và tụ bảo vệ áp

Khi lắp đặt vào mạch điện, tụ bù sẽ nạp và phóng điện theo chu kỳ điện áp xoay chiều, tạo ra dòng điện dẫn trước pha so với điện áp. Nhờ đó, dòng điện phản kháng này sẽ làm giảm dòng điện tổng trong hệ thống, từ đó nâng cao cos φ.

Sơ đồ đấu tụ bù 1 pha cho tủ điện gia đình

Trong hệ thống điện dân dụng, việc đấu nối tụ bù 1 pha đúng cách sẽ giúp tối ưu hiệu quả sử dụng điện và đảm bảo an toàn khi vận hành.

Hướng dẫn đọc và hiểu sơ đồ đấu tụ bù 1 pha

Sơ đồ đấu nối tụ bù 1 pha khá đơn giản, gồm hai đầu dây từ tụ được đấu song song với hai dây pha và trung tính của hệ thống điện gia đình.

Nguyên tắc chung:

• Tụ bù không đấu nối nối tiếp với tải điện mà đấu song song với nguồn điện 1 pha
• Một đầu tụ nối vào dây pha (L), đầu còn lại nối vào dây trung tính (N)
• Tụ có thể lắp trực tiếp vào thanh cái trong tủ điện hoặc lắp qua Aptomat để dễ ngắt khi cần kiểm tra

Ví dụ sơ đồ cơ bản:

Nguồn điện 220V

|       |

(L)     (N)

|       |

---     ---

| Tụ bù 1 pha |

---     ---

|       |

Tải điện (máy lạnh, máy bơm,...)

Việc đọc sơ đồ đúng giúp bạn xác định chính xác vị trí cần lắp tụ và tránh mắc lỗi gây chập điện hoặc cháy nổ.

Cách lắp đặt tụ bù cos phi 1 pha đúng kỹ thuật

Sau khi hiểu sơ đồ và chuẩn bị đủ thiết bị, tiến hành lắp đặt theo các bước sau:

Bước 1: Ngắt toàn bộ nguồn điện

Tắt cầu dao hoặc Aptomat tổng để đảm bảo an toàn trước khi thao tác với tủ điện.

Bước 2: Xác định dây pha và trung tính trong tủ điện

Dùng bút thử điện hoặc đồng hồ VOM để xác định đúng L và N.

Bước 3: Kết nối tụ bù vào hệ thống

• Đầu dây thứ nhất của tụ nối vào dây pha
• Đầu dây còn lại nối vào dây trung tính
• Có thể dùng domino hoặc đầu cốt để nối chắc chắn

Bước 4: Kiểm tra lại toàn bộ mối nối

Đảm bảo không có dây hở, mối nối chắc chắn, không bị rò điện.

Bước 5: Cấp điện và kiểm tra hoạt động

Bật lại Aptomat tổng, kiểm tra dòng điện bằng ampe kìm để đánh giá hiệu quả tụ bù. Nếu tụ hoạt động tốt, dòng điện sẽ giảm nhẹ và cos φ sẽ tăng lên.

Lưu ý an toàn khi lắp đặt:

• Không lắp tụ khi điện đang hoạt động
• Không dùng tụ quá công suất gây bù dư, dẫn đến hỏng thiết bị
• Nên định kỳ kiểm tra tụ sau khi sử dụng vài tháng để đảm bảo ổn định

Những lưu ý quan trọng khi lắp tụ bù điện 1 pha tại nhà

Lắp tụ bù điện 1 pha cho gia đình không chỉ giúp tiết kiệm điện năng mà còn cải thiện hiệu suất hoạt động của thiết bị. Tuy nhiên, nếu không thực hiện đúng cách hoặc chọn sai thông số, hiệu quả mang lại có thể không như mong đợi, thậm chí gây hư hại hệ thống điện.

1. Kiểm tra thông số kỹ thuật phù hợp với tải điện

Chọn đúng tụ bù công suất phù hợp với tải điện trong gia đình là yếu tố quyết định hiệu quả bù công suất phản kháng. Nếu chọn tụ có dung lượng quá thấp, hiệu quả cải thiện cos φ không đáng kể; ngược lại, nếu dung lượng quá cao có thể gây bù dư và ảnh hưởng đến thiết bị.

Một số điểm cần lưu ý:

• Tụ bù thường được tính theo đơn vị microfarad (µF) hoặc kvar
• Tải tiêu thụ càng lớn thì giá trị tụ cần dùng càng cao
• Với hộ gia đình thông thường, tụ bù từ 5 µF đến 20 µF là phổ biến
• Có thể dùng đồng hồ đo công suất hoặc ampe kìm để ước tính tải điện trung bình trước khi chọn tụ

Nếu không chắc chắn, bạn nên tham khảo kỹ thuật viên hoặc đơn vị cung cấp tụ bù để được tư vấn thông số phù hợp với hệ thống điện nhà mình.

2. Các lỗi thường gặp khi đấu tụ bù công suất 1 pha

Trong quá trình lắp đặt, nhiều người dùng có thể gặp phải một số lỗi cơ bản sau:

• Đấu nhầm dây pha và dây trung tính: Điều này khiến tụ không hoạt động hoặc gây ra hiện tượng chập điện
• Lắp tụ sai sơ đồ, đấu nối tiếp thay vì song song: Khiến thiết bị không hoạt động đúng hoặc làm hư hỏng tụ
• Chọn tụ có công suất quá lớn: Dẫn đến tình trạng bù dư, gây tăng dòng phản kháng ngược và giảm tuổi thọ thiết bị
• Không có cầu dao riêng cho tụ: Việc không thể ngắt riêng tụ khi cần kiểm tra sẽ gây khó khăn trong bảo trì
• Dây dẫn quá nhỏ hoặc nối lỏng lẻo: Gây nóng dây, chập cháy hoặc làm giảm hiệu quả bù công suất

Tất cả các lỗi này đều có thể phòng tránh nếu người dùng nắm kỹ sơ đồ đấu nối và tuân thủ hướng dẫn từ nhà sản xuất.

3. Giải pháp đảm bảo an toàn điện khi tự lắp đặt tại nhà

Đảm bảo an toàn là yêu cầu quan trọng hàng đầu khi tự lắp tụ bù tại nhà. Dưới đây là các giải pháp giúp bạn an tâm trong quá trình thi công:

• Luôn ngắt nguồn điện trước khi thao tác: Không bao giờ làm việc với thiết bị điện khi đang có điện
• Sử dụng Aptomat riêng cho tụ bù: Giúp dễ kiểm soát và ngắt tụ khi cần
• Kiểm tra dây dẫn kỹ càng trước khi đấu: Chọn dây đúng tiết diện, tránh gãy hoặc trầy vỏ cách điện
• Không lắp tụ bù gần nguồn nhiệt hoặc nơi ẩm ướt: Tránh hiện tượng rò điện hoặc cháy nổ tụ
• Đọc kỹ hướng dẫn kỹ thuật của nhà sản xuất: Bao gồm cả sơ đồ đấu nối và các thông số vận hành
• Định kỳ kiểm tra tụ bù sau khi lắp đặt: Giúp phát hiện sớm các dấu hiệu hỏng hóc như phồng, rò rỉ hoặc tụ quá nhiệt

Nếu bạn không có kinh nghiệm về điện, nên nhờ đến sự hỗ trợ của thợ điện hoặc đơn vị chuyên nghiệp để tránh rủi ro khi lắp đặt.

Có nên tự lắp tụ bù 1 pha cho gia đình không?

Việc lắp đặt tụ bù 1 pha cho hệ thống điện gia đình có thể giúp tiết kiệm điện năng, cải thiện hiệu suất sử dụng thiết bị điện và giảm áp lực cho đường dây. Tuy nhiên, không phải ai cũng nên tự thực hiện công việc này. Để quyết định có nên tự lắp đặt hay không, bạn cần đánh giá đúng khả năng kỹ thuật, hiểu biết về an toàn điện và tình trạng hệ thống điện trong nhà.

Đánh giá khả năng tự lắp của người dùng phổ thông

Người dùng phổ thông hoàn toàn có thể tự lắp tụ bù điện 1 pha nếu đáp ứng các điều kiện sau:

• Có kiến thức cơ bản về hệ thống điện 1 pha trong gia đình
• Đọc hiểu được sơ đồ đấu nối tụ bù và biết cách nhận diện dây pha, dây trung tính
• Biết cách sử dụng các dụng cụ điện cơ bản như ampe kìm, đồng hồ đo điện, tua vít, kìm cắt
• Đã từng thay thế hoặc lắp đặt các thiết bị điện gia dụng trước đó

Tuy nhiên, nếu bạn chưa từng thao tác với tủ điện hoặc không nắm rõ nguyên tắc an toàn điện, việc tự lắp đặt có thể tiềm ẩn rủi ro như:

• Chập điện do đấu sai cực
• Tụ bù không hoạt động đúng cách
• Nguy cơ giật điện hoặc gây cháy nổ nếu làm sai kỹ thuật

Do đó, việc tự lắp đặt chỉ nên thực hiện nếu bạn thực sự hiểu rõ thiết bị và tự tin với kỹ năng của mình.

Khi nào nên thuê kỹ thuật điện chuyên nghiệp

Trong một số trường hợp, việc thuê kỹ thuật điện chuyên nghiệp là lựa chọn nên ưu tiên:

• Hệ thống điện trong nhà phức tạp, có nhiều nhánh phụ hoặc lắp âm tường
• Bạn không xác định được tải điện cụ thể để chọn công suất tụ phù hợp
• Không tự tin trong việc đọc sơ đồ hoặc đấu dây
• Muốn đảm bảo độ bền của thiết bị và tránh các rủi ro về sau
• Cần tích hợp tụ bù vào hệ thống điện có nhiều thiết bị cảm ứng, tải lớn như máy bơm, máy lạnh công suất cao

Kỹ thuật viên sẽ giúp bạn khảo sát thực tế, lựa chọn tụ bù công suất đúng chuẩn, lắp đặt an toàn và kiểm tra hoạt động sau khi hoàn tất. Tự lắp tụ bù 1 pha là hoàn toàn khả thi nếu bạn có kiến thức cơ bản về điện. Tuy nhiên, để đạt được hiệu quả cao nhất và đảm bảo an toàn tuyệt đối, việc tham khảo ý kiến chuyên gia hoặc thuê kỹ thuật viên là phương án nên cân nhắc, đặc biệt với các hệ thống điện phức tạp hoặc nhu cầu sử dụng điện lớn. Nếu bạn cần, mình có thể gợi ý thêm tên thương hiệu tụ bù uy tín hoặc cách tính công suất tụ phù hợp với từng loại tải.

Không cần thay đổi toàn bộ hệ thống hay thiết bị trong nhà, chỉ với một tụ bù 1 pha được lắp đúng kỹ thuật, bạn đã có thể giảm đáng kể điện năng hao phí. Khi hiểu rõ cách thức hoạt động và đấu nối, bạn sẽ thấy đây là một giải pháp tiết kiệm điện thiết thực, an toàn và lâu dài cho mọi gia đình.
