Sơ đồ đấu tụ bù 3 pha đúng kỹ thuật

Các kiểu sơ đồ đấu nối tụ bù 3 pha thường dùng

Việc lựa chọn sơ đồ đấu nối tụ bù phù hợp giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí. Dưới đây là ba kiểu sơ đồ phổ biến trong thực tế thi công và lắp đặt tụ bù 3 pha.

Sơ đồ mạch tụ bù 3 pha theo kiểu đấu sao (Y)

Trong sơ đồ đấu sao, ba tụ được nối vào ba pha của hệ thống và đầu còn lại nối chung về điểm trung tính. Điện áp làm việc của tụ thường là 220V, phù hợp với hệ thống điện có trung tính rõ ràng. Ưu điểm là đơn giản, tiết kiệm chi phí thiết bị và an toàn hơn trong trường hợp xảy ra sự cố.

Sơ đồ đấu tụ bù 3 pha kiểu tam giác (Δ)

Sơ đồ tam giác được hình thành khi ba tụ được đấu trực tiếp vào ba cặp pha (AB, BC, CA). Tụ phải chịu điện áp dây 380V, thường dùng trong hệ thống không có dây trung tính. Sơ đồ này tối ưu công suất bù nhưng yêu cầu tụ có chất lượng cao hơn và độ ổn định lớn.

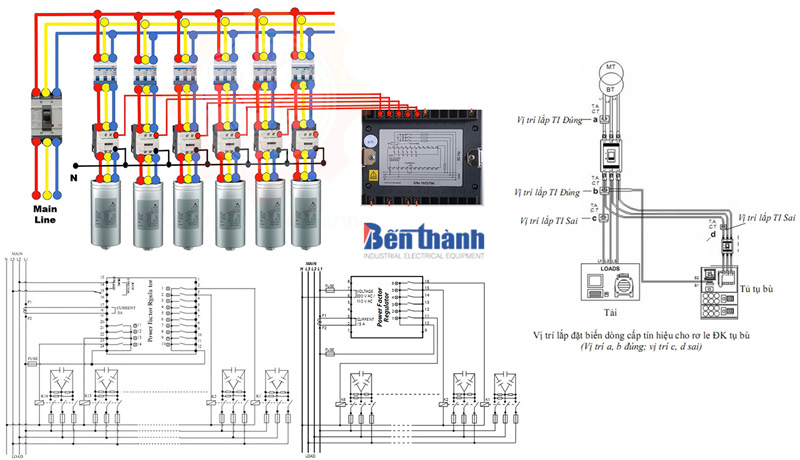

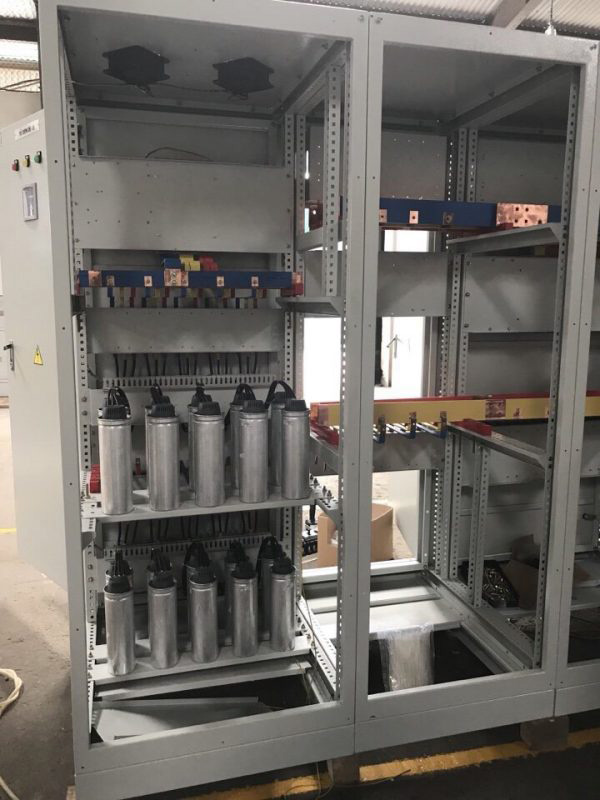

Sơ đồ kỹ thuật tụ bù kết hợp với bộ điều khiển tự động

Đây là dạng sơ đồ phổ biến trong tủ điện tụ bù công nghiệp. Các cấp tụ được đấu với contactor và điều khiển đóng/cắt tự động thông qua bộ điều khiển tụ bù. Sơ đồ này giúp điều chỉnh linh hoạt công suất phản kháng, bảo vệ thiết bị khi quá áp, quá dòng.

Cách đấu tụ bù 3 pha đúng kỹ thuật theo từng sơ đồ

Việc đấu tụ bù đúng kỹ thuật là yêu cầu bắt buộc để đảm bảo an toàn và hiệu quả cho hệ thống điện. Dưới đây là hướng dẫn cách triển khai đấu nối tương ứng với từng sơ đồ phổ biến.

Các bước triển khai sơ đồ điện tụ bù 3 pha thực tế

1. Xác định rõ loại sơ đồ sẽ sử dụng (sao, tam giác, tự động).
2. Kiểm tra thông số kỹ thuật tụ bù (điện áp, dung lượng, tần số).
3. Ngắt toàn bộ nguồn điện trước khi thi công.
4. Đấu tụ theo sơ đồ đã chọn, sử dụng dây dẫn phù hợp.
5. Kết nối hệ thống bảo vệ, thiết bị điều khiển nếu có.
6. Kiểm tra lại toàn bộ đấu nối và tiến hành đóng điện thử nghiệm.

Hướng dẫn xác định điểm nối đúng trên từng pha

Việc xác định đúng điểm pha trong sơ đồ là yếu tố quyết định độ ổn định của hệ thống. Kỹ thuật viên cần dùng đồng hồ đo pha hoặc thiết bị chuyên dụng để kiểm tra thứ tự pha, xác định chính xác L1, L2, L3 trước khi đấu tụ. Tránh trường hợp đấu sai pha gây mất cân bằng hoặc cháy nổ tụ.

Yêu cầu về thiết bị bảo vệ trong sơ đồ đấu nối tụ bù

Mỗi sơ đồ đấu tụ bù cần được bảo vệ bằng các thiết bị an toàn như:

• Cầu chì hoặc CB riêng cho từng cấp tụ
• Contactor phù hợp với dòng định mức của tụ.
• Rơ le nhiệt, rơ le bảo vệ áp thấp/quá áp.
• Thiết bị chống sét nếu đặt tụ gần nguồn lưới chính.

Lỗi thường gặp khi đọc và đấu sơ đồ tụ bù 3 pha

Dù sơ đồ có sẵn nhưng nếu không hiểu rõ nguyên lý, kỹ thuật viên dễ mắc sai lầm trong quá trình thi công. Sau đây là những lỗi phổ biến cần tránh.

Đấu sai pha, đảo thứ tự dây dẫn gây hư hại tụ

Đấu sai thứ tự pha khiến tụ hoạt động lệch pha, dễ dẫn đến hiện tượng quá dòng, nhiệt độ cao gây cháy nổ. Đây là lỗi nghiêm trọng thường gặp do không kiểm tra kỹ trước khi đấu.

Sử dụng sai loại sơ đồ kỹ thuật không tương thích thiết bị

Ví dụ sử dụng sơ đồ đấu sao cho tụ thiết kế dùng cho tam giác sẽ gây quá áp, làm giảm tuổi thọ tụ. Ngược lại, dùng tụ đấu sao trong sơ đồ Δ sẽ dẫn đến hiện tượng thiếu bù, lãng phí thiết bị.

Bỏ qua cầu chì, contactor hoặc rơ le bảo vệ trong sơ đồ điện

Việc lược bỏ thiết bị bảo vệ nhằm tiết kiệm chi phí có thể dẫn đến hậu quả nghiêm trọng như hư tụ, chập cháy tủ điện. Tất cả sơ đồ kỹ thuật đều phải kèm theo bảo vệ an toàn.

Cách chọn sơ đồ tụ bù 3 pha phù hợp với hệ thống điện

Lựa chọn sơ đồ phù hợp cần dựa trên điều kiện lưới điện, mục tiêu bù và loại tụ đang sử dụng. Sau đây là những nguyên tắc giúp chọn đúng sơ đồ kết nối hiệu quả.

Chọn sơ đồ theo đặc điểm tải và vị trí lắp đặt

• Tải nhỏ, có trung tính: nên chọn sơ đồ đấu sao.
• Tải lớn, công nghiệp nặng: chọn sơ đồ Δ để tối ưu công suất.
• Tải thay đổi thường xuyên: ưu tiên dùng sơ đồ kết hợp điều khiển tự động.

Ưu nhược điểm của từng loại sơ đồ kết nối tụ bù

Sơ đồ sao đơn giản, an toàn, giá thấp nhưng công suất bù thấp. Sơ đồ Δ bù mạnh, không cần trung tính nhưng yêu cầu tụ chịu điện áp cao. Sơ đồ điều khiển tự động có tính linh hoạt cao, nhưng chi phí đầu tư và kỹ thuật lắp đặt phức tạp hơn.

Gợi ý thực hành cho kỹ sư và thợ điện công nghiệp

Kỹ sư cần đọc kỹ sơ đồ kỹ thuật trước khi thi công, dùng đúng loại dây dẫn, kiểm tra thông số tụ bù. Thợ điện cần kiểm pha kỹ, không đấu thử khi chưa chắc chắn vị trí. Cần có đồng hồ đo và thiết bị bảo vệ trước khi đóng điện thử nghiệm.

Trong thực tế, mỗi kiểu sơ đồ đều có phạm vi ứng dụng riêng. Việc hiểu rõ từng sơ đồ giúp người thi công lựa chọn đúng theo điều kiện lưới điện hiện có. Ngoài ra, việc thiết kế tủ tụ bù cũng chịu ảnh hưởng trực tiếp từ cấu trúc sơ đồ đấu nối, như yêu cầu về kích thước tủ, khả năng tản nhiệt và độ phức tạp khi lắp đặt.

Ngoài việc đấu nối đúng sơ đồ, người kỹ thuật còn phải đảm bảo dây dẫn có tiết diện phù hợp với dòng điện định mức của tụ bù, các đầu nối được siết chặt đúng lực và không có mối nối lỏng lẻo. Cần sử dụng ống gen nhiệt để cách điện đầu cos nếu tụ đặt ở nơi có nguy cơ chạm chập.

Một lỗi phổ biến khác là lắp tụ bù gần tải cảm mà không có bộ lọc sóng hài, gây cộng hưởng và phá hủy tụ. Một số trường hợp cũng mắc lỗi do đấu lộn dây điều khiển khiến tụ đóng/mở sai thời điểm. Cần đọc kỹ hướng dẫn của nhà sản xuất và thực hiện kiểm tra sơ đồ sau khi đấu xong trước khi cấp điện.

Một sơ đồ đấu tụ bù 3 pha đúng kỹ thuật không chỉ là yêu cầu về mặt an toàn mà còn là yếu tố quyết định đến hiệu quả vận hành và tuổi thọ toàn hệ thống điện. Việc lựa chọn đúng kiểu đấu nối – từ sơ đồ sao, tam giác cho đến dạng điều khiển tự động – cần được cân nhắc dựa trên đặc điểm tải, môi trường lắp đặt và mục tiêu bù công suất. Khi người kỹ thuật viên hiểu rõ nguyên lý và triển khai chính xác sơ đồ, hệ thống sẽ đạt được sự ổn định cao, tiết kiệm điện năng và giảm thiểu chi phí sửa chữa trong dài hạn.
