Phân loại tụ bù theo cấu tạo và nguyên lý hoạt động

Phân loại tụ bù theo cấu tạo vật lý

Tụ bù là thiết bị được sử dụng để bù công suất phản kháng, giúp cải thiện hệ số công suất trong hệ thống điện. Dựa trên cấu tạo vật lý, tụ bù được chia thành hai loại chính: tụ bù khô và tụ bù dầu. Mỗi loại đều có đặc điểm kỹ thuật và ứng dụng riêng, phù hợp với từng môi trường và nhu cầu vận hành cụ thể.

Tụ bù khô (dry-type capacitor)

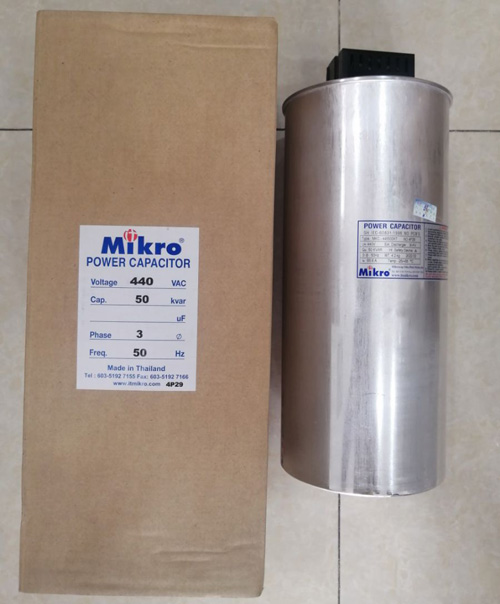

Tụ bù khô là loại tụ không sử dụng dầu làm môi chất cách điện, thay vào đó sử dụng chất điện môi rắn hoặc khí. Cấu tạo đơn giản, gọn nhẹ, dễ bảo trì và đặc biệt an toàn trong môi trường có nguy cơ cháy nổ. Tụ khô thường được sử dụng trong hệ thống tụ bù tự động tại các tủ điện trong nhà xưởng, văn phòng, tòa nhà cao tầng.

Ưu điểm:

• An toàn, không rò rỉ chất lỏng
• Thích hợp trong không gian kín, thông gió kém
• Dễ lắp đặt và thay thế

Nhược điểm:

• Khả năng chịu tải thấp hơn tụ dầu
• Tuổi thọ thường ngắn hơn trong điều kiện tải nặng

Tụ bù dầu (oil-type capacitor)

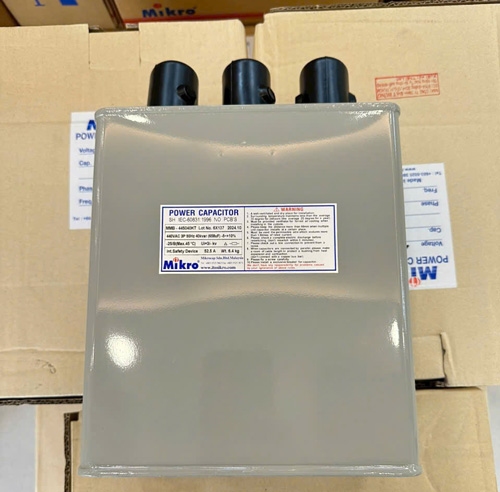

Tụ bù dầu là loại tụ sử dụng dầu cách điện để làm mát và cách ly các bản cực. Dầu giúp tụ hoạt động ổn định trong thời gian dài, chịu được tải lớn và thích hợp với môi trường có nhiệt độ cao hoặc công suất tiêu thụ lớn.

Ưu điểm:

• Chịu được tải cao, hoạt động ổn định lâu dài
• Thường được dùng cho tụ bù cố định hoặc trong trạm biến áp

Nhược điểm:

• Có nguy cơ rò rỉ dầu, ảnh hưởng môi trường
• Cần không gian thông thoáng và bảo trì định kỳ

Phân loại tụ bù điện theo nguyên lý hoạt động

Ngoài phân loại theo cấu tạo vật lý, tụ bù còn được chia theo nguyên lý hoạt động, bao gồm tụ bù tĩnh và tụ bù động. Sự khác biệt giữa hai loại này nằm ở khả năng điều chỉnh công suất bù theo thời gian và tải tiêu thụ của hệ thống điện.

Tụ bù tĩnh (static capacitor bank)

Tụ bù tĩnh là hệ thống tụ được đấu nối cố định, không thay đổi công suất bù theo tải. Thường được thiết kế để bù cho tải ổn định, ít biến động theo thời gian. Dùng nhiều trong các dây chuyền sản xuất đơn lẻ hoặc thiết bị hoạt động liên tục với công suất cố định.

Ưu điểm:

• Chi phí thấp
• Cấu hình đơn giản

Nhược điểm:

• Không linh hoạt khi tải thay đổi
• Có thể gây hiện tượng bù dư

Tụ bù động (automatic capacitor bank)

Tụ bù động là hệ thống sử dụng bộ điều khiển tự động để đóng ngắt các cấp tụ theo tải tiêu thụ thực tế. Loại này có khả năng phản ứng nhanh, bù chính xác và tối ưu cos phi cho hệ thống điện.

Ưu điểm:

• Tối ưu hóa hệ số công suất theo thời gian thực
• Phù hợp với hệ thống tải biến thiên

Nhược điểm:

• Chi phí đầu tư cao hơn
• Cần không gian lắp đặt rộng và kỹ thuật vận hành cao hơn

Nguyên lý vận hành và khả năng điều chỉnh của từng loại tụ bù

• Tụ bù tĩnh vận hành theo nguyên lý đấu nối trực tiếp vào hệ thống và duy trì công suất bù cố định. Không có khả năng thay đổi theo thời gian hoặc tải.
• Tụ bù động sử dụng bộ điều khiển đo cos phi thực tế và tự động đóng ngắt các cấp tụ phù hợp. Có thể lập trình ngưỡng kích hoạt và thời gian trễ để đạt hiệu quả bù tối ưu.

Lựa chọn đúng loại tụ bù theo nguyên lý hoạt động sẽ giúp tránh lãng phí đầu tư và đảm bảo hiệu quả bù tối ưu cho hệ thống.

Tụ bù công suất có mấy loại trong thực tế sử dụng?

Trong thực tế, tụ bù công suất được phân chia thành nhiều loại dựa trên các tiêu chí kỹ thuật khác nhau, nhằm đáp ứng nhu cầu vận hành đa dạng trong các hệ thống điện. Dưới đây là ba nhóm phân loại phổ biến nhất:

Theo mức điện áp sử dụng

• Tụ bù hạ thế: dùng cho hệ thống điện có điện áp ≤ 1000V. Loại này phổ biến trong các nhà máy nhỏ, tòa nhà văn phòng, xưởng sản xuất vừa và nhỏ.
• Tụ bù trung thế: áp dụng cho hệ thống điện có điện áp > 1000V, thường được lắp tại các trạm biến áp, nhà máy lớn hoặc khu công nghiệp.

Theo phương thức điều khiển

• Tụ bù cố định: được đấu nối trực tiếp vào hệ thống, phù hợp với tải ổn định, không biến đổi nhiều theo thời gian.
• Tụ bù bán tự động: cần sự can thiệp bằng tay để điều chỉnh cấp bù, dùng cho hệ thống có tải biến đổi nhưng không quá phức tạp.
• Tụ bù tự động: tích hợp bộ điều khiển tự động đóng/ngắt các cấp tụ tùy theo mức cos phi thực tế, thích hợp cho hệ thống có tải biến thiên liên tục.

Theo hình thức đóng cắt thiết bị

• Tụ bù đóng cắt bằng contactor: sử dụng khởi động từ để đóng ngắt tụ, thích hợp với hệ thống có thời gian đáp ứng không quá khắt khe.
• Tụ bù đóng cắt bằng thyristor (tụ bù không tiếp điểm): điều khiển nhanh, chính xác và không phát sinh tia lửa điện khi đóng ngắt. Loại này phù hợp với tải biến đổi nhanh như máy hàn, thang máy, dây chuyền tự động.

Mỗi loại tụ bù có cấu hình và đặc tính vận hành riêng, phù hợp với từng mục tiêu sử dụng, điều kiện tải, đặc điểm môi trường và yêu cầu kỹ thuật của hệ thống điện. Việc lựa chọn đúng loại tụ bù sẽ giúp tối ưu hiệu suất sử dụng điện, đảm bảo an toàn và tiết kiệm chi phí lâu dài.

Tiêu chí lựa chọn tụ bù phù hợp với hệ thống điện

Việc lựa chọn tụ bù không chỉ dựa vào giá thành mà cần xem xét nhiều yếu tố kỹ thuật, kinh tế và vận hành.

Dựa trên công suất tải và mục tiêu cải thiện cos phi

• Cần xác định công suất phản kháng cần bù (kVAR) dựa trên công suất tải (kW) và hệ số công suất hiện tại.
• Xác định mức cos phi mong muốn (thường ≥ 0.95) để tính toán dung lượng tụ bù phù hợp.
• Với hệ thống tải lớn hoặc biến đổi mạnh, nên chọn tụ bù động để tối ưu hiệu quả sử dụng điện.

Dựa trên điều kiện môi trường và không gian lắp đặt

• Nếu hệ thống đặt trong nhà, không gian nhỏ, thông gió kém nên ưu tiên tụ bù khô.
• Nếu trong trạm ngoài trời, nhiệt độ cao, cần tải lớn nên chọn tụ bù dầu để đảm bảo ổn định.
• Cần tính toán kích thước, hệ thống làm mát và khoảng cách an toàn khi bố trí tụ bù.

Dựa trên đặc điểm vận hành và khả năng đầu tư

• Nếu doanh nghiệp có nhu cầu tiết kiệm chi phí đầu tư ban đầu, tải ổn định chọn tụ bù tĩnh, cố định.
• Nếu có ngân sách tốt, tải biến thiên theo thời gian hoặc theo ca nên đầu tư hệ thống tụ bù động.
• Ngoài chi phí thiết bị, cần tính thêm chi phí bảo trì, vận hành và tuổi thọ thiết bị trong dài hạn.

Việc đánh giá tổng thể theo các tiêu chí này sẽ giúp lựa chọn giải pháp tụ bù phù hợp và hiệu quả nhất.

Việc phân loại tụ bù theo cấu tạo và nguyên lý hoạt động giúp người dùng hiểu rõ đặc điểm kỹ thuật và phạm vi ứng dụng của từng loại. Mỗi loại tụ bù – từ khô đến dầu, từ tĩnh đến động – đều có ưu điểm riêng phù hợp với từng môi trường và yêu cầu vận hành cụ thể. Lựa chọn đúng loại tụ bù không chỉ giúp cải thiện hệ số công suất mà còn đảm bảo hiệu quả kinh tế, độ ổn định và tuổi thọ của toàn bộ hệ thống điện. Đây là yếu tố quan trọng trong thiết kế, nâng cấp và vận hành mạng lưới điện hiện đại.
