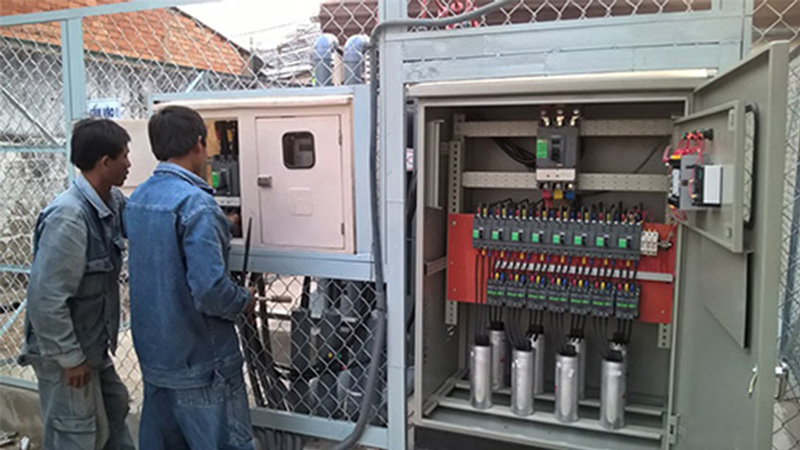

Nguyên lý hoạt động của tụ bù hạ thế trong việc bù công suất phản kháng

Cơ chế và cách thức hoạt động của tụ bù hạ thế

Cơ chế hoạt động của tụ bù hạ thế trong mạch điện xoay chiều

Tụ bù hạ thế là thiết bị điện sử dụng để bù công suất phản kháng trong các hệ thống điện hạ áp. Trong mạch điện xoay chiều, tải có tính cảm như động cơ, máy biến áp thường gây ra sự tiêu thụ công suất phản kháng. Điều này khiến dòng điện trong hệ thống bị trễ pha so với điện áp, làm giảm hệ số công suất (cosφ), gây tổn hao điện năng và tăng chi phí vận hành.

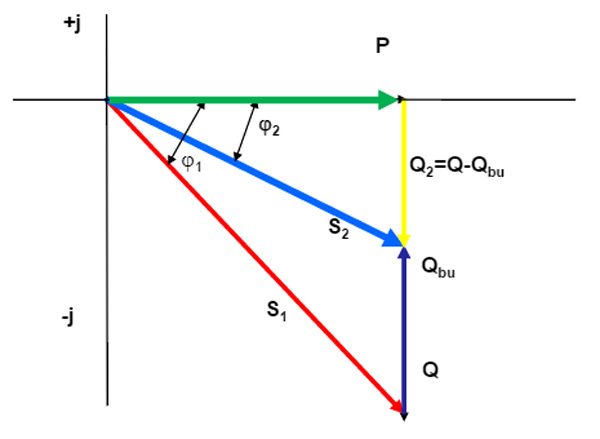

Cơ chế hoạt động của tụ bù dựa trên nguyên lý ngược pha giữa dòng điện qua tụ điện và dòng điện qua tải cảm. Khi được đấu song song với tải, tụ điện sẽ sinh ra dòng điện có pha sớm hơn điện áp, tức là mang tính dung kháng. Dòng này có tác dụng triệt tiêu một phần dòng phản kháng của tải, giúp dòng tổng hợp trên đường dây gần như đồng pha với điện áp. Từ đó, tụ bù giúp nâng cao hệ số công suất và giảm tổn thất trên đường truyền.

Cách thức tụ bù hạ thế vận hành để triệt tiêu công suất phản kháng

Tụ bù hạ thế được kết nối song song với tải, hoạt động liên tục hoặc theo chế độ điều khiển. Khi tải điện sinh ra công suất phản kháng cảm, tụ bù tạo ra công suất phản kháng dung để bù trừ.

Quá trình vận hành của tụ bù có thể chia thành các bước:

1. Phát hiện công suất phản kháng cần bù: Các bộ điều khiển tụ bù sẽ đo lường hệ số công suất tại thời điểm thực tế.
2. Kích hoạt tụ bù: Khi hệ số công suất xuống thấp hơn ngưỡng cài đặt (ví dụ 0.85), bộ điều khiển sẽ đóng tụ bù vào hệ thống.
3. Bù công suất phản kháng: Tụ điện sẽ tạo ra công suất phản kháng mang dấu âm, bù lại phần công suất phản kháng cảm sinh ra từ tải.
4. Theo dõi và điều chỉnh: Nếu tải thay đổi, hệ số công suất cũng thay đổi theo. Bộ điều khiển sẽ liên tục điều chỉnh số lượng tụ bù hoạt động để duy trì cosφ ở mức tối ưu.

Nhờ vào quá trình này, tụ bù hạ thế không chỉ giúp tiết kiệm điện năng mà còn giảm thiểu chi phí đầu tư cho hệ thống truyền tải.

Quy trình và nguyên tắc hoạt động của tụ bù hạ thế

Nguyên tắc đóng ngắt tụ bù theo tải tiêu thụ

Nguyên lý hoạt động của tụ bù hạ thế trong hệ thống hiện đại tuân theo nguyên tắc đóng ngắt tự động dựa trên mức tải thực tế:

• Khi tải tăng, công suất phản kháng tăng theo → tụ bù cần được đưa vào vận hành để giữ hệ số công suất ổn định.
• Khi tải giảm, tụ bù cần được rút ra khỏi hệ thống để tránh bù dư.

Việc đóng ngắt được điều khiển thông qua rơ-le hoặc bộ điều khiển tụ bù tích hợp cảm biến đo công suất phản kháng hoặc cosφ. Ngưỡng đóng/ngắt thường được cài đặt theo yêu cầu kỹ thuật để tránh dao động quá mức trong hệ thống.

Quy trình hoạt động tự động và thủ công trong hệ thống tụ bù

Hiện nay, có hai phương thức vận hành tụ bù hạ thế phổ biến:

1. Vận hành tự động:

• Áp dụng với các hệ thống lớn, có tải biến động liên tục.
• Sử dụng bộ điều khiển tụ bù có khả năng tự đo và phân tích thông số lưới điện.
• Đóng/ngắt tụ thông qua contactor hoặc thyristor.
• Tự động cập nhật trạng thái để giữ cosφ ở mức cài đặt (thường là ≥ 0.95).

2. Vận hành thủ công:

• Phù hợp với hệ thống có tải ổn định.
• Người vận hành theo dõi cosφ và chủ động đóng/ngắt tụ.
• Yêu cầu trình độ vận hành và tính toán công suất bù phù hợp.

Mỗi phương thức đều có ưu nhược điểm riêng, tùy theo quy mô và đặc điểm tải mà lựa chọn giải pháp phù hợp để đạt hiệu quả tối ưu.

Phương thức điều khiển và vận hành tụ bù hiệu quả

Phương thức hoạt động của tụ bù theo từng loại hệ thống

Việc lựa chọn phương thức hoạt động của tụ bù hạ thế phụ thuộc nhiều vào đặc điểm tải và quy mô của hệ thống điện. Dưới đây là ba phương thức phổ biến:

Tụ bù cố định (manual fixed compensation)

• Tụ bù được đấu nối cố định vào hệ thống, không có chức năng đóng/ngắt tự động.
• Phù hợp với tải ổn định, ít biến động công suất.
• Chi phí đầu tư thấp, vận hành đơn giản nhưng thiếu linh hoạt.

Tụ bù bán tự động (semi-automatic compensation)

• Người vận hành điều khiển tụ bù thông qua công tắc, theo dõi cosφ bằng thiết bị đo.
• Ứng dụng trong hệ thống có biến thiên công suất theo khung giờ hoặc ca làm việc.

Tụ bù tự động (automatic power factor controller)

• Sử dụng bộ điều khiển tụ bù tự động phân tích công suất phản kháng và điều khiển đóng/ngắt từng cấp tụ.
• Áp dụng cho nhà máy, xí nghiệp có tải biến thiên liên tục.
• Đảm bảo hệ số công suất luôn đạt mức tối ưu, tiết kiệm điện năng và giảm tổn thất.

Tùy vào nhu cầu sử dụng và ngân sách đầu tư, người dùng có thể chọn cấu hình phù hợp nhằm đạt được hiệu quả vận hành cao nhất.

Ứng dụng thực tế nguyên lý hoạt động của tụ bù hạ thế

Ứng dụng trong nhà máy, xí nghiệp và tòa nhà thương mại

Nguyên lý hoạt động của tụ bù hạ thế được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và thương mại, tiêu biểu như:

• Nhà máy sản xuất: sử dụng nhiều động cơ điện gây tiêu thụ lớn công suất phản kháng, cần lắp tủ tụ bù tự động để đảm bảo cosφ > 0.95, tiết kiệm tiền điện và giảm áp lực cho máy biến áp.
• Xưởng cơ khí – chế tạo: thiết bị hàn điện, máy nén khí có độ thay đổi tải cao, nên sử dụng bộ điều khiển đa cấp để điều chỉnh chính xác công suất bù.
• Tòa nhà thương mại – trung tâm thương mại: có nhiều thiết bị lạnh, thang máy, hệ thống HVAC. Việc lắp tụ bù giúp ổn định điện áp, tránh hiện tượng sụt áp khi vận hành đồng thời các thiết bị tải nặng.
• Trạm bơm, nhà máy xử lý nước: nơi dùng motor công suất lớn liên tục, cần giữ hệ số công suất ổn định để tránh bị phạt do vượt ngưỡng quy định của ngành điện.

Tùy theo quy mô công trình, hệ thống tụ bù có thể được tích hợp vào tủ điện chính hoặc lắp riêng biệt tại từng khu vực tiêu thụ lớn.

Hiệu quả kinh tế và kỹ thuật từ việc bù công suất phản kháng

Bù công suất phản kháng không chỉ mang lại lợi ích về kỹ thuật mà còn mang lại hiệu quả kinh tế đáng kể:

• Giảm tiền điện: hệ số công suất thấp sẽ bị phạt theo biểu giá điện của ngành điện lực. Tụ bù giúp duy trì cosφ ở mức cho phép, tránh bị phạt.
• Giảm tổn thất trên đường truyền: khi dòng điện giảm nhờ bù phản kháng, tổn thất trên dây dẫn và máy biến áp cũng giảm.
• Tăng khả năng chịu tải của hệ thống: do giảm dòng, các thiết bị như cáp điện, CB, Aptomat không bị quá tải, từ đó tăng độ bền và giảm đầu tư bổ sung.
• Ổn định chất lượng điện năng: điện áp ổn định hơn, giảm tình trạng nhấp nháy điện (flicker), nâng cao tuổi thọ thiết bị.
• Tối ưu đầu tư ban đầu: chi phí lắp đặt tụ bù tương đối thấp so với lợi ích tiết kiệm lâu dài.

Việc áp dụng đúng nguyên lý hoạt động của tụ bù hạ thế và triển khai hệ thống phù hợp giúp doanh nghiệp và chủ đầu tư vừa tiết kiệm chi phí, vừa đảm bảo hiệu quả kỹ thuật trong vận hành.

Tụ bù hạ thế không đơn thuần là một thiết bị điện mà là một công cụ chiến lược giúp kiểm soát hiệu quả chi phí năng lượng trong doanh nghiệp. Việc hiểu rõ cơ chế hoạt động và ứng dụng thực tiễn sẽ giúp khai thác tối đa lợi ích mà tụ bù mang lại trong các môi trường sử dụng khác nhau.
