Các bước lắp tụ bù hạ thế chi tiết
1. Khảo sát và xác định nhu cầu bù công suất
Trước khi tiến hành bất kỳ thao tác lắp đặt nào, cần thực hiện khảo sát tổng quan hệ thống điện đang vận hành. Mục tiêu của bước này là:
- Xác định hệ số công suất hiện tại (cos φ)
- Tính toán công suất phản kháng cần bù
- Đánh giá mức độ dao động tải theo thời gian
- Xác định vị trí lắp đặt phù hợp trong hệ thống
2. Lựa chọn loại tụ bù và bộ điều khiển phù hợp
Dựa trên kết quả khảo sát, cần lựa chọn loại tụ bù tương thích với hệ thống. Có hai loại tụ bù hạ thế phổ biến:
- Tụ bù khô (không dầu): nhỏ gọn, dễ lắp đặt, phù hợp không gian hẹp
- Tụ bù dầu: độ bền cao, tản nhiệt tốt, thích hợp môi trường công nghiệp nặng
3. Chuẩn bị sơ đồ nguyên lý và bố trí tủ tụ
Trước khi tiến hành thi công, cần xây dựng sơ đồ nguyên lý rõ ràng thể hiện:
- Vị trí tụ bù trong mạch điện
- Cách kết nối đến máy cắt, bộ điều khiển và tải
- Hệ thống bảo vệ và cảnh báo quá áp, quá dòng

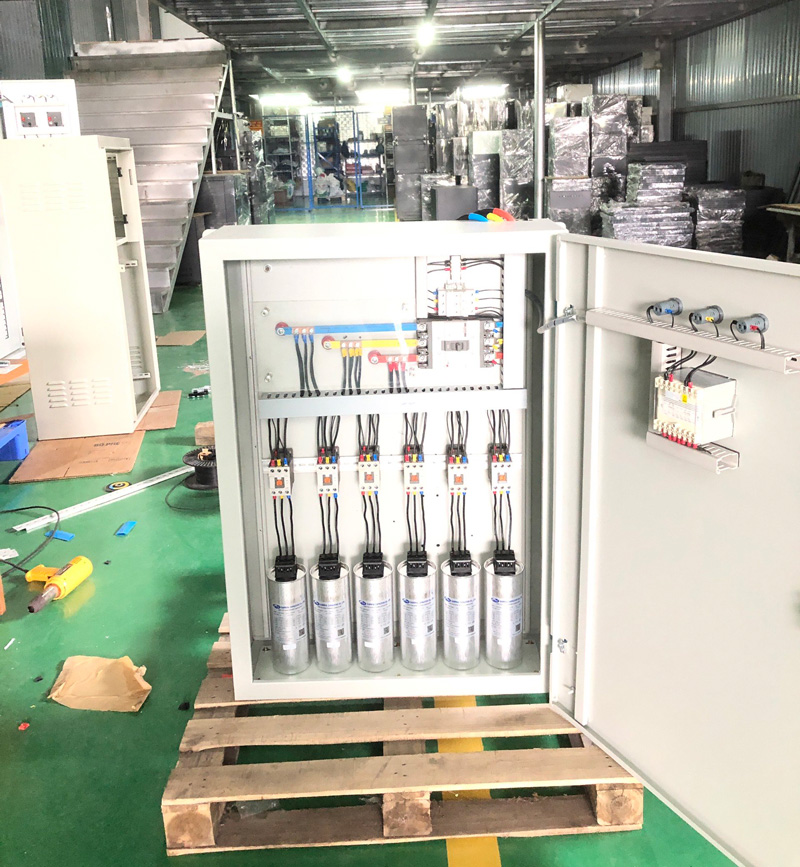

4. Tiến hành lắp đặt tụ bù vào hệ thống
Việc lắp đặt nên thực hiện bởi kỹ thuật viên có chuyên môn, theo đúng sơ đồ kỹ thuật và trình tự sau:
- Ngắt nguồn điện hoàn toàn để đảm bảo an toàn
- Cố định tụ bù, máy cắt, bộ điều khiển và phụ kiện vào tủ điện
- Đấu nối dây dẫn theo sơ đồ nguyên lý
- Kết nối tiếp địa đầy đủ để đảm bảo an toàn chống rò điện
- Kiểm tra sơ bộ mối nối và độ siết chặt của các cực
Đây là bước quan trọng trong cách lắp tụ bù hạ thế, cần đảm bảo chính xác và đúng tiêu chuẩn.
5. Kiểm tra, cài đặt và vận hành thử
Sau khi hoàn tất lắp đặt, tiến hành:
- Kiểm tra cách điện bằng megomet
- Đo điện áp, dòng điện ở các điểm nối
- Cài đặt bộ điều khiển tụ bù theo mức công suất phản kháng cần bù
- Khởi động hệ thống và quan sát khả năng đóng cắt tụ tự động
6. Đánh giá hiệu quả và hiệu chỉnh nếu cần
Sau một thời gian vận hành thử, cần đánh giá lại:
- Hệ số công suất cải thiện đến mức nào
- Tụ bù có bị nóng bất thường hoặc phát tiếng kêu lạ
- Bộ điều khiển có đóng ngắt chính xác theo mức tải
Nếu chưa đạt hiệu quả như kỳ vọng, có thể điều chỉnh lại thông số cài đặt hoặc thay đổi cấp bù phù hợp. Việc đánh giá định kỳ giúp duy trì hiệu quả bù công suất lâu dài và tránh sự cố.
Hướng dẫn đấu nối tụ bù hạ thế đúng kỹ thuật
Cách đấu tụ bù hạ thế theo sơ đồ nguyên lý
Việc đấu nối tụ bù phải tuân thủ chặt chẽ sơ đồ nguyên lý ban đầu. Một sơ đồ đấu phổ biến gồm:
- Tụ bù được nối song song với tải, qua máy cắt hoặc contactor
- Bộ điều khiển tụ bù lấy tín hiệu từ CT (biến dòng) trên dây pha
- Mỗi cấp tụ được điều khiển riêng biệt, đảm bảo linh hoạt đóng ngắt
Đấu sai pha hoặc sai thứ tự có thể dẫn đến tụ không hoạt động hoặc gây mất an toàn.
Các điểm cần lưu ý khi đấu nối tụ bù
Khi thực hiện đấu nối, cần lưu ý:
- Không đấu tụ khi chưa ngắt hoàn toàn nguồn điện
- Không để dây dẫn quá dài gây sụt áp
- Dùng cầu chì hoặc MCB để bảo vệ từng cấp tụ
- Tiếp địa đúng kỹ thuật cho tủ tụ và khung kim loại
Việc kiểm tra kỹ các điểm nối sẽ giúp đảm bảo an toàn và tăng tuổi thọ cho thiết bị.
Cách kiểm tra tụ bù sau khi đấu nối
Sau khi hoàn tất đấu nối, cần tiến hành các bước kiểm tra sau:
- Dùng đồng hồ đo điện áp để kiểm tra đầu vào, đầu ra của tụ
- Đo điện dung thực tế nếu nghi ngờ tụ bị giảm chất lượng
- Quan sát hoạt động của bộ điều khiển tụ khi thay đổi tải
- Theo dõi nhiệt độ tụ trong vài giờ đầu vận hành
Đây là bước cuối cùng trong hướng dẫn lắp tụ bù hạ thế, đảm bảo toàn bộ hệ thống đã sẵn sàng vận hành ổn định và hiệu quả.
Một số lỗi thường gặp khi lắp tụ bù hạ thế và cách khắc phục
Đấu sai thứ tự pha hoặc thiếu tiếp địa
Đây là lỗi phổ biến khi thi công tụ bù, đặc biệt ở các công trình không có kỹ sư điện trực tiếp giám sát. Khi đấu sai thứ tự pha:
- Tụ bù có thể không đóng hoặc đóng sai thời điểm
- Bộ điều khiển không nhận tín hiệu dòng điện chính xác
- Gây mất cân bằng pha, dẫn đến quá nhiệt hoặc sụt áp
Nếu thiếu tiếp địa, hệ thống sẽ không có đường thoát an toàn cho dòng rò hoặc xung điện, dễ gây giật điện và hỏng thiết bị. Cách khắc phục:
- Kiểm tra lại sơ đồ pha trước khi cấp nguồn
- Dùng đồng hồ đo pha hoặc ampe kìm để xác minh
- Đảm bảo mỗi tủ tụ đều có dây tiếp địa nối với hệ thống tiếp địa tổng
Tụ bù không hoạt động sau khi lắp
Nguyên nhân tụ bù không hoạt động có thể do:
- Tụ bị hỏng sẵn hoặc hết hạn sử dụng
- Sai điện áp danh định
- Cầu chì bảo vệ bị đứt do ngắn mạch
- Lỗi trong quá trình đấu nối (lỏng dây, sai cực tính)
Cách xử lý:
- Kiểm tra tụ bằng đồng hồ đo điện dung
- Đảm bảo điện áp cấp vào đúng thông số kỹ thuật
- Thay mới cầu chì hoặc MCB nếu bị ngắt
- Kiểm tra lại toàn bộ hệ thống dây dẫn và điểm đấu nối
Bộ điều khiển tự động không nhận tụ
Bộ điều khiển tụ bù tự động hoạt động dựa trên tín hiệu dòng điện tải thực tế. Nếu không nhận tụ, có thể do:
- Lắp sai vị trí biến dòng (CT)
- Dây tín hiệu từ CT đến bộ điều khiển bị ngắt hoặc chập
- Cấu hình điều khiển chưa chính xác
- Bộ điều khiển bị lỗi phần cứng
Giải pháp khắc phục:
- Đảm bảo CT được lắp đúng chiều và đúng dây pha tải
- Kiểm tra dây tín hiệu và đầu cắm
- Cài đặt lại thông số trong bộ điều khiển theo hướng dẫn kỹ thuật
- Thay bộ điều khiển khác nếu phát hiện hư hỏng
Cách khắc phục lỗi cháy tụ hoặc báo lỗi Over Voltage
Lỗi cháy tụ hoặc báo Over Voltage thường xảy ra do:
- Tụ bù làm việc trong thời gian dài vượt quá công suất định mức
- Điện áp lưới cao bất thường
- Môi trường xung quanh nhiệt độ quá cao hoặc không thông thoáng
- Không có relay bảo vệ quá áp
Cách xử lý và phòng ngừa:
- Lắp relay bảo vệ quá áp cho từng cấp tụ
- Đảm bảo thông gió cho tủ điện và không đặt tụ sát tường
- Lựa chọn tụ có dải điện áp chịu được phù hợp
- Bảo trì định kỳ để phát hiện sớm dấu hiệu suy giảm chất lượng tụ
Kinh nghiệm thực tế giúp tối ưu hiệu quả khi lắp tụ bù hạ thế
Chọn công suất bù phù hợp với tải tiêu thụ
Không nên chọn tụ bù quá lớn hoặc quá nhỏ so với công suất phản kháng cần bù. Việc bù quá mức sẽ làm hệ số công suất tăng quá cao, gây tổn thất ngược và bị phạt theo quy định ngành điện.
Lời khuyên:
- Dựa vào kết quả đo lường tải thực tế trong giờ cao điểm
- Sử dụng phần mềm mô phỏng hoặc bộ điều khiển tích hợp tính toán bù
- Chia công suất bù thành nhiều cấp nhỏ thay vì dồn vào một cấp lớn
Tối ưu vị trí lắp đặt để giảm tổn hao
Vị trí lắp tụ bù ảnh hưởng trực tiếp đến hiệu quả và tổn thất điện năng. Nên ưu tiên:
- Lắp tụ bù tại nơi gần với tải tiêu thụ lớn nhất
- Tránh lắp ở đầu nguồn tổng nếu hệ thống có nhiều nhánh tải nhỏ
- Sử dụng tụ bù tại từng nhánh máy nếu tải phân tán
Việc tối ưu vị trí giúp giảm dòng truyền tải, tiết kiệm chi phí điện năng và giảm áp lực cho dây dẫn.
Bảo trì định kỳ để đảm bảo hiệu suất hệ thống
Tụ bù là thiết bị dễ xuống cấp nếu không được bảo trì đúng cách. Để duy trì hiệu suất, cần:
- Vệ sinh tủ tụ và kiểm tra điểm tiếp xúc mỗi 6 tháng
- Đo điện dung và thay thế tụ nếu giảm quá 10% so với ban đầu
- Kiểm tra quạt tản nhiệt, relay bảo vệ, bộ điều khiển
- Ghi lại nhật ký hoạt động để phát hiện sớm sự bất thường
Bảo trì định kỳ không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ cho toàn bộ thiết bị điện liên quan.
Việc lắp tụ bù hạ thế chuẩn kỹ thuật là một bước quan trọng trong công tác quản lý điện năng. Khi được thi công đúng cách và kiểm tra định kỳ, hệ thống tụ bù sẽ phát huy hiệu quả bù công suất cao nhất, góp phần giảm chi phí điện năng và nâng cao độ tin cậy cho hệ thống điện tổng thể.
