Khoảng cách lý tưởng là từ 1m đến 1.5m tùy vào tải trọng. Khoảng cách quá xa sẽ làm võng máng hoặc gây lệch dây cáp.
Thang máng cáp là hệ thống quan trọng trong việc bảo vệ và dẫn hướng dây điện, đặc biệt trong nhà máy, trung tâm dữ liệu hoặc công trình công nghiệp. Việc lắp đặt sai kỹ thuật không chỉ ảnh hưởng đến tuổi thọ hệ thống điện mà còn gây mất an toàn, nguy cơ cháy nổ cao. Tuân thủ đúng tiêu chuẩn không chỉ đảm bảo hiệu suất, mà còn đáp ứng yêu cầu nghiệm thu, vận hành an toàn và tiết kiệm chi phí bảo trì về sau.
Các lợi ích khi thi công đúng kỹ thuật gồm:
Ngoài ra, việc tuân theo tiêu chuẩn như IEC, TCVN 10180, NFPA 70 là yêu cầu bắt buộc nếu công trình cần đạt chứng nhận an toàn, kiểm định hoặc đấu nối với hệ thống điện quốc gia.
Trước khi thi công lắp đặt, cần kiểm tra kỹ hiện trạng, bản vẽ kỹ thuật và xác định rõ chủng loại thang máng phù hợp với nhu cầu sử dụng và tải trọng dây cáp.

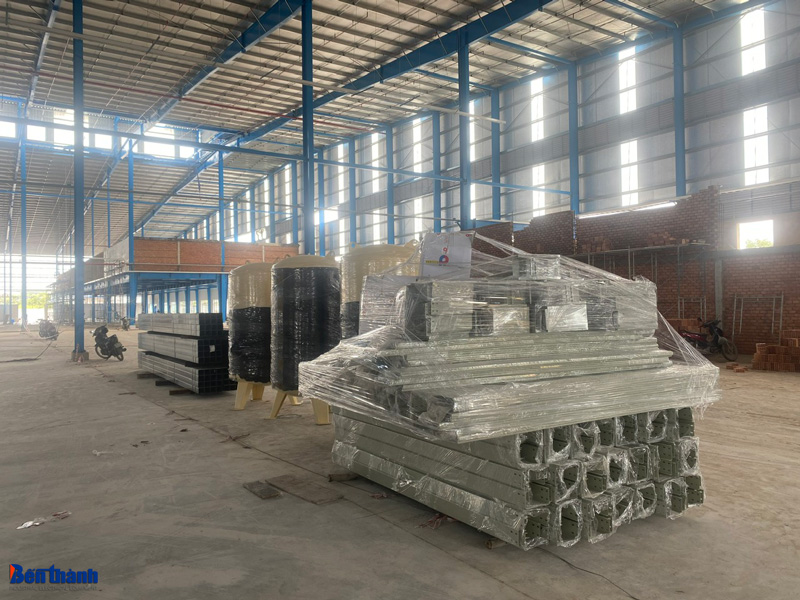

Việc chuẩn bị đúng vật tư và nắm rõ điều kiện môi trường là yếu tố tiên quyết để thực hiện đúng cách lắp đặt thang máng cáp. Mỗi môi trường thi công sẽ yêu cầu loại máng khác nhau, cũng như phương pháp cố định và thiết bị bảo hộ phù hợp để giảm rủi ro và tăng tuổi thọ hệ thống.
Sau khi đã có bản vẽ, vật tư và nhân sự, bước tiếp theo là tiến hành lắp đặt. Vậy cách lắp đặt thang máng cáp chuẩn kỹ thuật cần bắt đầu từ đâu? Dưới đây là hướng dẫn từng bước từ thực tế công trình đạt chuẩn an toàn và nghiệm thu nhanh chóng.
Lấy thông tin từ bản vẽ shop drawing để xác định vị trí đi thang máng. Ưu tiên bố trí chạy song song tường/trần, tránh giao chéo với ống cứu hỏa, ống nước. Kiểm tra điểm giao cắt, vị trí trụ đỡ, khoảng cách giữa các thanh treo (≤1.5m).
Dùng thước dây, nivo hoặc tia laser để đánh dấu chính xác vị trí khoan tắc kê treo máng cáp. Khoảng cách giữa các điểm nên đều nhau để tránh võng hoặc lệch cáp.
Mẹo: Nên đánh dấu thêm khoảng cách trống 5–10cm để dễ thao tác lắp cáp về sau.
Sử dụng mũi khoan phù hợp với loại tường hoặc trần (bê tông, gạch, thép). Lắp tắc kê nở và bắt vít chắc chắn. Cần kiểm tra độ thẳng, không nghiêng của từng thanh giá đỡ.
Chú ý: Nếu trần yếu (thạch cao, tôn), cần gia cố thêm bằng đà thép hoặc dùng ty ren treo từ dầm chịu lực.
Gắn từng đoạn máng/thang lên giá đỡ theo trình tự từ đầu nguồn đến cuối. Dùng bulong chuyên dụng và long đen để cố định chắc chắn mối nối. Không siết quá mạnh gây móp méo.
Nếu có đoạn chuyển hướng (L, T, X), dùng phụ kiện nối đồng bộ từ nhà sản xuất để đảm bảo đồng bộ kích thước và tải trọng.
Lắp dây tiếp địa tại mỗi đầu máng, kết nối về tủ điện chính hoặc hệ thống grounding của công trình. Kiểm tra có rung, lắc khi có tác động nhẹ. Nếu cần, thêm gối cao su chống rung hoặc thanh giằng phụ.
Dán nhãn vị trí, mũi tên chỉ hướng dây, dán băng keo cảnh báo (màu vàng–đen). Lập biên bản nghiệm thu với hạng mục: chắc chắn, đồng đều, không cong vênh, có nối đất đầy đủ.
Không phải công trình nào cũng đạt yêu cầu nghiệm thu ngay lần đầu. Nhiều lỗi phổ biến có thể gây hậu quả nghiêm trọng nếu không phát hiện kịp thời.
Một số lỗi điển hình gồm:
Nhiều lỗi thi công phát sinh do người thực hiện chưa hiểu rõ cách lắp đặt thang máng cáp đúng trình tự. Không chỉ sai ở bước kỹ thuật, mà còn thiếu biện pháp kiểm soát chất lượng, khiến công trình bị đánh trượt nghiệm thu hoặc tiềm ẩn nguy cơ mất an toàn về điện.
Để giảm lỗi, nên sử dụng checklist thi công do kỹ sư phê duyệt gồm các tiêu chí: vật tư đúng mã, khoảng cách đạt chuẩn, thử rung, kiểm tra mối nối, độ phẳng...
Khi lắp đặt hoàn chỉnh, bạn có thể kiểm tra chất lượng qua các dấu hiệu sau:
Để đảm bảo khách quan, nên chụp ảnh nghiệm thu hoặc dùng thiết bị đo độ rung/điện trở nối đất để kiểm chứng.
Tùy môi trường và yêu cầu kỹ thuật, bạn có thể cân nhắc chọn loại máng phù hợp để tối ưu độ bền và hiệu quả sử dụng.
Ưu tiên dùng máng có chứng nhận ISO/IEC, độ dày từ 1.2–2mm, bảo hành ≥5 năm.
Dù là công trình dân dụng hay nhà máy lớn, việc áp dụng đúng cách lắp đặt thang máng cáp sẽ giúp tối ưu chi phí, tránh sửa chữa về sau. Bên cạnh đó, nếu bạn là chủ đầu tư, kỹ sư giám sát hoặc đơn vị thi công, việc hiểu đúng và áp dụng chính xác các bước lắp đặt còn giúp công trình đạt chuẩn kiểm định về điện và PCCC ngay từ lần đầu.
Khoảng cách lý tưởng là từ 1m đến 1.5m tùy vào tải trọng. Khoảng cách quá xa sẽ làm võng máng hoặc gây lệch dây cáp.
Có. Dù đã có lớp cách điện, vẫn cần nối đất tại hai đầu để đảm bảo an toàn và đáp ứng tiêu chuẩn chống sét.
Chỉ khi dùng trong khu vực yêu cầu PCCC đặc biệt. Đa phần sử dụng máng kim loại thông thường đã đạt yêu cầu.
Thang cáp phù hợp khi cần thoát nhiệt tốt, đi dây nhiều lớp hoặc tải lớn, thường dùng trong nhà máy, data center.
Nên thi công từ trên xuống để tránh bụi bẩn rơi xuống tầng dưới, đồng thời dễ kiểm soát độ võng tổng thể.
Bạn có thể dùng AutoCAD MEP, Revit, hoặc phần mềm chuyên dụng như EPLAN để vẽ sơ đồ và bóc tách khối lượng máng cáp chính xác.
