Hướng dẫn cách đấu tụ bù 3 pha lắp đúng kỹ thuật và an toàn

Hướng dẫn đấu tụ bù 3 pha từng bước chi tiết

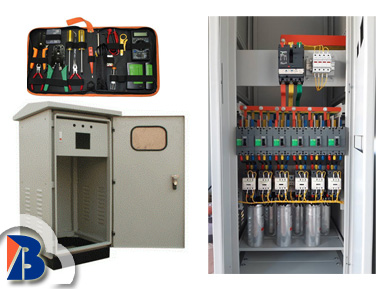

Chuẩn bị thiết bị và dụng cụ thi công

Trước khi tiến hành đấu tụ bù 3 pha, việc chuẩn bị thiết bị và dụng cụ đóng vai trò quan trọng để đảm bảo quy trình thi công diễn ra thuận lợi và an toàn. Người thực hiện cần kiểm tra đầy đủ các vật tư sau:

• Tụ bù 3 pha (có thể dùng loại khô hoặc có dầu, tuỳ theo môi trường và mục đích sử dụng)
• Tủ điện hoặc hộp đấu tụ bù
• Aptomat (CB) bảo vệ
• Contactor điều khiển tụ bù
• Bộ điều khiển tụ bù tự động (nếu có)
• Dây dẫn điện đúng tiết diện (thường từ 2.5 mm² đến 10 mm² tùy công suất)
• Kìm, tua vít, máy khoan, đồng hồ đo điện trở cách điện, đồng hồ vạn năng
• Thiết bị bảo hộ cá nhân: găng tay cách điện, kính bảo hộ, đồng phục thi công

Cách lắp tụ bù 3 pha vào tủ điện

Quá trình lắp tụ bù vào tủ điện cần được thực hiện đúng thứ tự để đảm bảo không ảnh hưởng đến thiết bị khác:

1. Ngắt hoàn toàn nguồn điện trước khi thi công.
2. Xác định vị trí lắp đặt tụ bù trong tủ để đảm bảo thuận tiện cho việc đi dây và tản nhiệt.
3. Gắn tụ bù cố định lên thanh ray hoặc bắt vít vào vỏ tủ.
4. Gắn contactor ở vị trí gần tụ bù, sau đó đấu nối tụ với contactor.
5. Nếu dùng bộ điều khiển tụ bù tự động, đặt bộ điều khiển ở vị trí dễ thao tác và quan sát.

Cách nối tụ bù 3 pha đúng sơ đồ kỹ thuật

Việc nối tụ bù cần tuân thủ chính xác sơ đồ kỹ thuật do nhà sản xuất cung cấp hoặc sơ đồ chuẩn phổ biến sau:

• Với đấu nối kiểu tam giác (∆): mỗi tụ sẽ được nối giữa hai pha (R-S, S-T, T-R).
• Với đấu nối kiểu sao (Y): một đầu của mỗi tụ nối về điểm trung tính (nếu có), đầu còn lại nối vào từng pha.

Các bước thực hiện:

1. Xác định đúng pha R, S, T trong tủ điện.
2. Đấu từng tụ vào đúng cặp pha theo sơ đồ đã chọn.
3. Kiểm tra lại kết nối đảm bảo không lỏng, không sai thứ tự.
4. Đảm bảo tụ bù được nối thông qua contactor và có bảo vệ CB riêng cho từng nhóm tụ (nếu cần).

Cách đi dây tụ bù 3 pha an toàn và thẩm mỹ

Dây dẫn phải được đi theo nguyên tắc an toàn, gọn gàng và dễ kiểm tra, bảo trì sau này:

• Dùng dây đúng tiết diện, vỏ cách điện tốt, chịu được dòng tải tụ.
• Dây pha và dây trung tính (nếu có) phải được phân biệt rõ ràng về màu sắc.
• Dây đi trong máng cáp hoặc ống ruột gà để bảo vệ khỏi va đập và côn trùng.
• Không để dây bị căng, gập góc nhọn hay vắt chéo tùy tiện.
• Ghi nhãn đầu dây để thuận tiện cho việc kiểm tra và bảo trì.

Lưu ý quan trọng để đảm bảo an toàn khi đấu tụ bù 3 pha

Kiểm tra điện áp và thứ tự pha trước khi lắp

Trước khi đấu tụ bù, người thi công cần:

• Đo điện áp các pha để đảm bảo đúng mức điện áp định mức của tụ (thường 380V hoặc 415V).
• Dùng bút thử pha hoặc máy đo thứ tự pha để kiểm tra thứ tự R – S – T nhằm đảm bảo đúng chiều quay và thứ tự đấu nối.
• Kiểm tra có hay không dây trung tính để chọn phương pháp đấu tụ phù hợp (sao hoặc tam giác).

Cách đấu tiếp điểm an toàn, chống giật

Một số nguyên tắc đảm bảo an toàn khi đấu tiếp điểm:

• Ngắt điện hoàn toàn và treo biển cảnh báo đang thi công.
• Dùng găng tay cách điện và dụng cụ được cách ly đạt tiêu chuẩn.
• Không để đầu dây trần, không xiết vít lỏng gây phát nhiệt.
• Dùng domino hoặc đầu cốt bấm chuyên dụng để đấu dây an toàn.
• Sau khi đấu xong, dùng đồng hồ đo kiểm tra tiếp xúc và đo điện trở cách điện.

Lựa chọn thiết bị bảo vệ phù hợp khi lắp tụ bù

Thiết bị bảo vệ đóng vai trò then chốt trong việc duy trì an toàn cho hệ tụ bù:

• CB tổng: chọn loại chịu dòng lớn hơn tổng công suất tụ bù + tải.
• CB nhánh: bảo vệ từng tụ hoặc từng nhóm tụ riêng biệt.
• Contactor: chọn theo dòng khởi động, chịu được số lần đóng cắt lớn.
• Rơle nhiệt hoặc thiết bị chống quá áp, thấp áp: ngắt tụ khi điện áp không ổn định.
• Bộ điều khiển tụ bù tự động: giúp điều chỉnh đóng ngắt các cấp tụ tùy theo mức tiêu thụ công suất phản kháng.


Những lỗi thường gặp khi đấu tụ bù 3 pha và cách phòng tránh

Đấu nhầm vị trí tụ gây hư hỏng thiết bị

Một trong những lỗi phổ biến khi thi công là đấu nhầm vị trí tụ bù. Việc đấu sai điểm nối có thể dẫn đến:

• Tụ bị quá áp hoặc ngược pha, dẫn đến cháy nổ.
• Gây sụt áp cục bộ, ảnh hưởng đến các thiết bị khác trong hệ thống.
• Làm tụ bù hoạt động sai chức năng, không có tác dụng bù công suất phản kháng.

Cách phòng tránh:

• Luôn đối chiếu sơ đồ đấu nối trước khi thi công.
• Dùng đồng hồ đo kiểm tra từng pha sau khi đấu xong.
• Thực hiện thao tác đấu nối bởi người có chuyên môn, có giám sát kỹ thuật.

Nối sai sơ đồ làm tụ không hoạt động

Sơ đồ đấu nối tụ bù 3 pha có thể là kiểu sao (Y) hoặc tam giác (∆). Nếu nối sai sơ đồ, hệ thống có thể không hoạt động hoặc hoạt động sai chức năng:

• Tụ không đóng điện khi cần thiết.
• Bộ điều khiển tụ bù không nhận tín hiệu hoặc đóng sai cấp.
• Không đạt được mục tiêu bù công suất phản kháng như thiết kế.

Cách khắc phục:

• Xác định đúng loại tụ đang sử dụng và sơ đồ đi kèm từ nhà sản xuất.
• Không tự ý thay đổi sơ đồ nếu không hiểu rõ nguyên lý hoạt động.
• Có sự kiểm tra chéo bởi hai người trước khi cấp điện vận hành.

Đi dây lỏng lẻo gây cháy nổ và nguy hiểm

Việc đi dây không chắc chắn, không đúng kỹ thuật là nguyên nhân chính dẫn đến các sự cố nguy hiểm:

• Tụ bù bị chập cháy do điểm tiếp xúc phát nhiệt.
• Dây bị nóng, chảy cách điện gây rò điện hoặc điện giật.
• Dễ gây sự cố lan truyền ra toàn bộ tủ điện hoặc hệ thống.

Cách xử lý:

• Dùng đầu cốt chuyên dụng và bấm cốt bằng kìm đúng chuẩn.
• Kiểm tra lực siết ốc vít tại điểm đấu dây, không để lỏng tay.
• Sử dụng thiết bị chống cháy lan (máng dây, ống ghen, ống ruột gà) và ghi nhãn đầy đủ.

Kiểm tra và vận hành tụ bù sau khi lắp đặt

Cách kiểm tra tụ bù sau khi đấu nối

Sau khi hoàn tất việc đấu nối, kiểm tra trước khi cấp điện là bước bắt buộc để đảm bảo hệ thống an toàn và hoạt động đúng:

• Dùng đồng hồ vạn năng đo điện áp từng pha tại điểm cấp vào tụ.
• Đo điện trở cách điện của tụ bù để đảm bảo tụ không bị rò rỉ.
• Kiểm tra thứ tự pha có đúng với yêu cầu của bộ điều khiển (nếu dùng).
• Kiểm tra tín hiệu điều khiển từ contactor hoặc bộ điều khiển tụ bù đến tụ.

Điều chỉnh thông số thiết bị điều khiển tụ bù

Nếu sử dụng bộ điều khiển tụ bù tự động, cần cài đặt đúng các thông số để tụ hoạt động theo tải thực tế:

• Cài đặt điện áp danh định (thường 380V hoặc 415V).
• Cài đặt hệ số công suất mong muốn (thường từ 0.95 đến 0.98).
• Điều chỉnh độ trễ đóng/cắt tụ theo thời gian thực tế tiêu thụ.
• Kiểm tra hoạt động của từng cấp tụ khi tải tăng giảm.

Hướng dẫn bảo trì định kỳ để tụ bù hoạt động ổn định

Tụ bù 3 pha cần được kiểm tra và bảo trì định kỳ để kéo dài tuổi thọ và đảm bảo hiệu quả bù công suất:

• Vệ sinh tủ điện, đặc biệt khu vực tụ và contactor ít nhất mỗi 3 tháng.
• Kiểm tra điện trở cách điện tụ 6 tháng/lần.
• Siết lại ốc vít các đầu nối nếu có hiện tượng nóng bất thường.
• Theo dõi nhật ký hoạt động của bộ điều khiển tụ (nếu có) để phát hiện dấu hiệu bất thường.

Để hệ thống tụ bù hoạt động ổn định, người thực hiện cần hiểu rõ nguyên lý, lựa chọn sơ đồ đấu nối phù hợp và tuân thủ nghiêm ngặt các yêu cầu kỹ thuật. Khi thực hiện đúng quy trình, tụ bù không chỉ giúp cải thiện chất lượng điện năng mà còn bảo vệ thiết bị trong toàn hệ thống.
