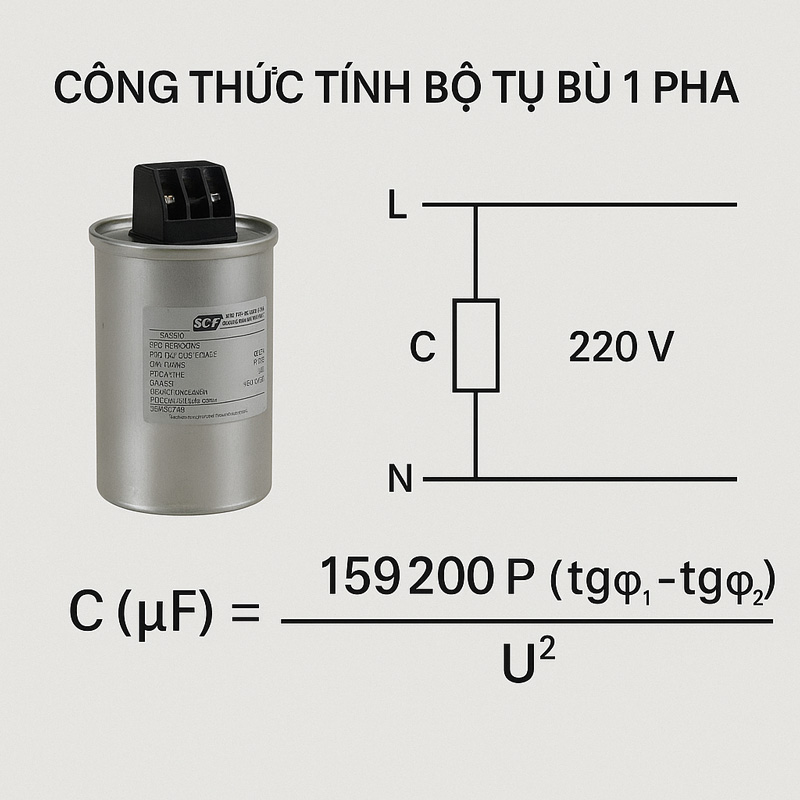

Công thức tính bộ tụ bù 1 pha để chọn dung lượng tụ phù hợp

Các thông số cần biết trước khi tính tụ bù 1 pha

Để áp dụng công thức tính bộ tụ bù 1 pha một cách chính xác và hiệu quả, người dùng cần nắm rõ một số thông số kỹ thuật cơ bản. Đây là cơ sở để đảm bảo phép tính đưa ra đúng với thực tế tải điện và điều kiện vận hành.

1. Công suất tải tiêu thụ (W hoặc VA)

Công suất tải là lượng điện năng mà các thiết bị trong hệ thống tiêu thụ. Có hai cách biểu thị:

• Công suất tác dụng (P): đo bằng đơn vị watt (W), phản ánh năng lượng thực tế được tiêu thụ
• Công suất biểu kiến (S): đo bằng đơn vị volt-ampere (VA), bao gồm cả phần tác dụng và phần phản kháng

Để tính toán chính xác dung lượng tụ bù cần thiết, bạn phải biết tổng công suất tải đang sử dụng. Có thể lấy số liệu này từ:

• Tem nhãn thiết bị
• Tổng công suất trên hóa đơn điện (với hộ kinh doanh)
• Dùng ampe kìm và đồng hồ đo điện để xác định thực tế

Lưu ý: Nếu chỉ biết công suất tác dụng (W), bạn có thể chuyển đổi sang công suất biểu kiến bằng công thức: S = P / cos φ

2. Hệ số công suất hiện tại và hệ số công suất mong muốn

Hệ số công suất (cos φ) phản ánh mức độ hiệu quả sử dụng điện. Cos φ càng cao, tổn hao điện năng càng thấp. Trong điện dân dụng, hệ số công suất thường dao động:

• Thấp (cos φ = 0.6 – 0.75): khi sử dụng nhiều thiết bị cảm ứng như máy lạnh, tủ lạnh, máy bơm
• Trung bình (cos φ = 0.75 – 0.85): mức phổ biến trong hộ gia đình thông thường
• Tốt (cos φ > 0.9): mục tiêu lý tưởng khi bù công suất phản kháng

Để tính toán bộ tụ bù, cần biết:

• cos φ1: hệ số công suất hiện tại
• cos φ2: hệ số công suất mong muốn (thường chọn từ 0.9 đến 0.95)

Sự chênh lệch giữa cos φ1 và cos φ2 là căn cứ chính để xác định dung lượng tụ cần bù.

3. Điện áp sử dụng trong hệ thống điện 1 pha

Hầu hết các hộ gia đình tại Việt Nam sử dụng điện áp 220V 1 pha. Tuy nhiên, với một số khu vực hoặc mô hình sản xuất nhỏ, điện áp có thể dao động nhẹ từ 200V đến 240V. Việc xác định đúng điện áp là yếu tố quan trọng vì dung lượng tụ bù phụ thuộc vào:

• Công suất cần bù (kvar)
• Điện áp sử dụng (V)

Cùng một công suất bù, nếu điện áp thay đổi thì điện dung (µF) của tụ cũng thay đổi. Do đó, cần xác định chính xác điện áp vận hành trước khi áp dụng công thức chuyển đổi đơn vị.

Công thức tính bộ tụ bù 1 pha chính xác và dễ áp dụng

Sau khi có đủ các thông số đầu vào, bạn có thể sử dụng công thức tính bộ tụ bù 1 pha một cách chuẩn xác theo từng mục đích sử dụng.

Cách tính dung lượng tụ bù theo công suất và cos φ

Công thức tính công suất cần bù như sau:

Qc = P × (tan φ1 – tan φ2)

Trong đó:

• Qc: công suất cần bù (kvar)
• P: công suất tác dụng (kW)
• φ1: góc lệch pha tương ứng với cos φ1 (hiện tại)
• φ2: góc lệch pha tương ứng với cos φ2 (mong muốn)

Bạn có thể tính góc φ từ hệ số công suất bằng cách: φ = arccos (cos φ)

Ví dụ:
Một gia đình có công suất tiêu thụ 3kW, cos φ hiện tại = 0.75, mong muốn nâng lên 0.95

• φ1 = arccos(0.75) ≈ 41.41° → tan φ1 ≈ 0.88
• φ2 = arccos(0.95) ≈ 18.19° → tan φ2 ≈ 0.33
• Qc = 3 × (0.88 – 0.33) = 1.65 kvar

Kết quả: bạn cần bù thêm 1.65 kvar để đạt cos φ 0.95

Hướng dẫn tính tụ bù 1 pha theo đơn vị kvar và µF

Sau khi biết công suất cần bù (Qc), bạn có thể quy đổi sang điện dung (C) bằng công thức:

C (µF) = (Qc × 10^6) / (2 × π × f × U²)

Trong đó:

• Qc: công suất bù (kvar) → nhân với 1000 để ra var
• f: tần số lưới điện (50Hz ở Việt Nam)
• U: điện áp sử dụng (V)

Hoặc dùng công thức rút gọn:

C (µF) = 7.58 × Qc × 10⁶ / U²

Ví dụ tiếp theo với Qc = 1.65 kvar, U = 220V:

C = 7.58 × 1.65 × 10⁶ / (220²) ≈ 258.6 µF

Kết quả: bạn cần một tụ có điện dung khoảng 260 µF để bù đúng lượng công suất trên.

Bảng tra nhanh dung lượng tụ bù theo công suất tải

Dưới đây là bảng tham khảo nhanh giúp ước lượng dung lượng tụ bù cần thiết theo công suất tải (áp dụng với cos φ hiện tại ~0.75, mong muốn nâng lên ~0.95):

Lưu ý: Các giá trị chỉ mang tính tham khảo, có thể thay đổi tùy theo cos φ thực tế và thiết bị sử dụng.

Cách tính toán tụ bù cho điện 1 pha trong thực tế

Sau khi nắm vững công thức tính bộ tụ bù 1 pha, việc áp dụng vào thực tế sẽ giúp bạn xác định chính xác dung lượng tụ cần lắp.

Ví dụ cách tính tụ bù cho gia đình có tải 2kW

Giả sử một gia đình có tổng công suất tiêu thụ là 2kW, hệ số công suất hiện tại cos φ1 = 0.75, mong muốn nâng lên cos φ2 = 0.95.

Tính góc lệch pha:

φ1 = arccos(0.75) ≈ 41.41° → tan φ1 ≈ 0.88

φ2 = arccos(0.95) ≈ 18.19° → tan φ2 ≈ 0.33

Áp dụng công thức:

Qc = P × (tan φ1 – tan φ2)

Qc = 2 × (0.88 – 0.33) = 1.1 kvar

Tính điện dung cần thiết (U = 220V):

C = 7.58 × Qc × 10⁶ / U² = 7.58 × 1.1 × 10⁶ / (220²) ≈ 172 µF

Kết luận: Gia đình này cần một tụ bù khoảng 170–180 µF để đạt hiệu quả tối ưu.

Tính tụ bù cho hộ kinh doanh nhỏ sử dụng điện 220V

Một tiệm giặt là có tổng công suất máy khoảng 5kW, cos φ hiện tại 0.7, cần nâng lên 0.9.

Góc lệch pha:

φ1 = arccos(0.7) ≈ 45.57° → tan φ1 ≈ 1.02

φ2 = arccos(0.9) ≈ 25.84° → tan φ2 ≈ 0.49

Tính công suất cần bù:

Qc = 5 × (1.02 – 0.49) = 2.65 kvar

Tính điện dung:

C = 7.58 × 2.65 × 10⁶ / 220² ≈ 415 µF

Kết luận: Nên chọn tụ có điện dung khoảng 400–420 µF, có thể ghép 2 tụ nhỏ nếu cần linh hoạt.

Ước lượng nhanh dung lượng tụ bằng công thức rút gọn

Nếu không muốn tính toán phức tạp, bạn có thể dùng cách ước lượng nhanh sau:

C (µF) ≈ 85 × P (kW)

Trong đó:

• P là công suất tải (kW)
• Công thức này phù hợp khi muốn nâng cos φ từ khoảng 0.7–0.75 lên 0.95

Ví dụ:

• 2kW → C ≈ 85 × 2 = 170 µF
• 3kW → C ≈ 255 µF
• 5kW → C ≈ 425 µF

Cách ước lượng này nhanh, tiện lợi và phù hợp với người dùng phổ thông không cần độ chính xác tuyệt đối.

Những sai lầm thường gặp khi áp dụng công thức tính tụ bù 1 pha

Việc áp dụng cách tính tụ bù 1 pha cần được thực hiện cẩn thận. Nhiều người dùng mắc sai lầm do hiểu sai khái niệm, nhầm đơn vị hoặc lấy thông số không chính xác. Dưới đây là các lỗi thường gặp và cách phòng tránh.

Hiểu sai hệ số công suất trong công thức

Một số người lầm tưởng rằng cos φ là giá trị điện áp hay dòng điện, hoặc áp dụng sai giá trị giữa cos φ1 và cos φ2. Điều này khiến kết quả tính toán sai lệch hoàn toàn.

Lưu ý:

• cos φ1 là hệ số công suất hiện tại, phải xác định đúng
• cos φ2 là mục tiêu mong muốn, thường là 0.9 hoặc 0.95
• Cần tính đúng góc φ từ cos φ trước khi áp dụng tan φ trong công thức

Không quy đổi đúng đơn vị từ kvar sang µF

Tính sai điện dung là lỗi phổ biến khi không quy đổi đúng giữa các đơn vị công suất và điện dung. Cần nhớ:

• 1 kvar = 1000 var
• Công thức chuyển đổi từ kvar sang µF có liên quan đến điện áp và tần số

Dùng sai điện áp (ví dụ lấy 380V thay vì 220V) sẽ làm kết quả tính tụ sai hoàn toàn.

Tính sai vì không xác định đúng công suất tiêu thụ

Việc ước lượng sai tổng công suất tải trong nhà là nguyên nhân dẫn đến việc chọn sai dung lượng tụ. Nhiều người chỉ tính theo vài thiết bị, bỏ qua tải âm tường như bơm nước, điều hòa hoặc máy lạnh.

Giải pháp:

• Dùng ampe kìm đo dòng điện thực tế trên dây pha chính
• Hoặc cộng tổng công suất tất cả các thiết bị (lấy từ nhãn máy hoặc hóa đơn)
• Nếu không chắc chắn, chọn tụ có dung lượng nhỏ hơn và ghép nối thêm khi cần

Hiểu rõ công suất tải, hệ số công suất và điện áp sử dụng sẽ giúp bạn tính đúng dung lượng tụ bù 1 pha theo thực tế. Với công thức chuẩn và một số ví dụ ứng dụng cụ thể, bạn hoàn toàn có thể lựa chọn tụ phù hợp mà không cần phụ thuộc hoàn toàn vào kỹ thuật viên.
