Cấu tạo tụ bù 3 pha loại khô và dầu khác nhau như thế nào?

Cấu tạo tụ bù 3 pha loại khô

Tụ bù loại khô là lựa chọn phổ biến trong các hệ thống điện vừa và nhỏ nhờ cấu tạo đơn giản, gọn nhẹ và dễ lắp đặt. Để hiểu rõ lý do thiết bị này được ưa chuộng, cần phân tích chi tiết cấu tạo và đặc điểm kỹ thuật của nó.

Thành phần chính trong thiết kế tụ bù 3 pha loại khô

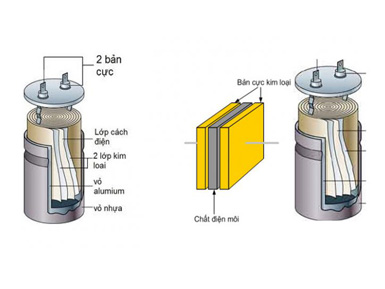

Tụ bù 3 pha loại khô được thiết kế với các bộ phận chính như: lớp điện môi làm bằng polypropylene, hai điện cực bằng lá nhôm mỏng, lớp cách điện, vỏ bảo vệ bằng hợp kim nhôm hoặc thép sơn tĩnh điện, và các đầu nối điện chuyên dụng. Ngoài ra, một số mẫu còn tích hợp van an toàn và cảm biến nhiệt nhằm đảm bảo thiết bị không bị quá nhiệt khi vận hành.

Đặc điểm kỹ thuật và vật liệu cách điện của tụ khô

Tụ bù loại khô sử dụng lớp cách điện bằng nhựa tổng hợp hoặc polypropylene không có chất lỏng bên trong. Điện áp định mức thường từ 400V đến 690V, dung lượng tụ dao động từ 5kVar đến 50kVar. Do không sử dụng dầu nên tụ khô có trọng lượng nhẹ, dễ lắp đặt và thân thiện với môi trường. Tuy nhiên, khả năng tản nhiệt kém hơn tụ dầu, do đó yêu cầu lắp đặt ở nơi thông thoáng và không bị quá tải nhiệt.

Ứng dụng thực tế phù hợp với cấu tạo tụ bù khô

Tụ bù khô thường được sử dụng trong các hệ thống điện có tải trung bình đến thấp như tòa nhà thương mại, văn phòng, trung tâm thương mại, hệ thống điện dân dụng hoặc nhà máy nhỏ. Những nơi có yêu cầu cao về an toàn môi trường, không gian kín, ít nguy cơ cháy nổ là môi trường lý tưởng để lắp đặt tụ bù loại khô.

Cấu tạo tụ bù 3 pha loại dầu

Tụ bù loại dầu thường được ứng dụng trong môi trường công nghiệp nặng nhờ khả năng hoạt động ổn định và tản nhiệt tốt. Phần này sẽ làm rõ cấu trúc và các yếu tố kỹ thuật tạo nên tính bền vững của loại tụ này.

Cấu tạo kỹ thuật của tụ bù 3 pha sử dụng dầu cách điện

Tụ bù loại dầu có cấu trúc tương tự như tụ khô nhưng bên trong chứa chất lỏng cách điện (thường là dầu khoáng hoặc dầu tổng hợp). Lớp điện môi cũng thường làm bằng giấy tẩm dầu hoặc polypropylene. Toàn bộ phần tử tụ được đặt trong bình kín, có thể đi kèm van xả áp hoặc bộ ngắt nhiệt để bảo vệ khi có sự cố. Lớp dầu đóng vai trò làm mát và cách điện cho hệ thống.

Vai trò của chất lỏng cách điện trong thiết kế tụ bù dầu

Dầu cách điện giúp cải thiện khả năng chịu áp và tản nhiệt của tụ. Nhờ có lớp dầu, tụ bù loại này hoạt động ổn định hơn trong điều kiện nhiệt độ cao và môi trường khắc nghiệt. Dầu còn đóng vai trò cách điện bổ sung, giảm nguy cơ đánh thủng lớp điện môi khi quá áp. Tuy nhiên, thiết kế này đòi hỏi bảo trì định kỳ để kiểm tra độ sạch và tính chất của dầu.

Điều kiện vận hành phù hợp với tụ bù loại dầu

Tụ bù dầu thích hợp sử dụng tại nhà máy sản xuất lớn, khu công nghiệp, nơi có tải nặng, hoạt động liên tục và môi trường nhiều bụi, nóng, ẩm. Đặc biệt, tụ dầu phù hợp trong hệ thống cần đảm bảo khả năng vận hành ổn định lâu dài, ít bảo trì. Tuy nhiên, việc vận chuyển và xử lý dầu cần được giám sát kỹ nhằm đảm bảo an toàn và tuân thủ tiêu chuẩn môi trường.

So sánh chi tiết cấu tạo của tụ bù khô và dầu

Dù cùng chức năng nhưng tụ bù khô và tụ bù dầu có sự khác biệt rõ rệt về cấu tạo và vật liệu. Việc so sánh cụ thể giúp người dùng đưa ra lựa chọn chính xác hơn dựa trên nhu cầu và điều kiện thực tế.

So sánh lớp cách điện, vật liệu và cơ chế tản nhiệt

• Tụ bù khô sử dụng vật liệu cách điện khô như polypropylene, còn tụ dầu sử dụng dầu khoáng hoặc tổng hợp để tăng hiệu quả cách điện.
• Về cơ chế tản nhiệt, tụ dầu có lợi thế vượt trội nhờ dầu truyền nhiệt ra vỏ nhanh, trong khi tụ khô phụ thuộc hoàn toàn vào thông gió tự nhiên.
• Cấu trúc tụ dầu thường bền vững hơn trong môi trường công nghiệp nặng nhờ lớp bảo vệ kín và chống ẩm tốt hơn.

Đánh giá độ bền và tuổi thọ theo cấu tạo từng loại tụ bù

Tụ bù loại dầu có tuổi thọ cao hơn, có thể lên đến 10–15 năm nếu được bảo trì đúng cách. Tụ khô thường có tuổi thọ khoảng 5–8 năm, phù hợp với ứng dụng vừa và nhỏ. Tuy nhiên, nếu lắp đặt trong môi trường thông thoáng, điều kiện tải ổn định, tụ khô vẫn có thể vận hành hiệu quả và ít gặp sự cố.

Yếu tố an toàn và khả năng bảo trì theo thiết kế tụ bù

Tụ bù khô có ưu điểm về mặt an toàn vì không chứa chất lỏng dễ cháy. Việc bảo trì đơn giản và gần như không cần kiểm tra định kỳ. Ngược lại, tụ bù dầu yêu cầu giám sát chất lượng dầu định kỳ để tránh rò rỉ hoặc suy giảm hiệu năng. Tuy nhiên, khả năng bảo vệ quá áp và quá nhiệt của tụ dầu tốt hơn, nhờ vào thiết kế kín và lớp dầu hấp thụ nhiệt hiệu quả.

Gợi ý lựa chọn tụ bù 3 pha phù hợp cho từng môi trường sử dụng

Mỗi loại tụ bù sẽ phù hợp với từng môi trường và mục đích sử dụng khác nhau. Phần này đưa ra các gợi ý thiết thực giúp người dùng chọn đúng loại tụ bù 3 pha tối ưu về hiệu suất và chi phí.

Việc lựa chọn tụ bù 3 pha cần căn cứ vào môi trường vận hành, loại tải và yêu cầu về độ bền. Nếu bạn đang vận hành một tòa nhà văn phòng, khách sạn hoặc trung tâm thương mại, tụ khô là lựa chọn tối ưu nhờ thiết kế nhỏ gọn, an toàn, dễ bảo trì. Ngược lại, nếu hệ thống của bạn là nhà máy công nghiệp nặng, có tải lớn và liên tục, tụ dầu sẽ phù hợp hơn nhờ độ ổn định cao và tuổi thọ dài.

Ngoài ra, cần cân nhắc đến yếu tố chi phí đầu tư ban đầu, không gian lắp đặt và khả năng giám sát kỹ thuật định kỳ để lựa chọn đúng loại tụ bù phù hợp.

Sự khác biệt giữa cấu tạo tụ bù 3 pha loại khô và dầu không chỉ nằm ở vật liệu cách điện mà còn thể hiện qua khả năng tản nhiệt, độ bền và yêu cầu bảo trì. Tùy vào điều kiện sử dụng thực tế và môi trường vận hành, người dùng nên cân nhắc kỹ để lựa chọn loại tụ phù hợp, đảm bảo hiệu quả kinh tế và độ ổn định lâu dài cho hệ thống điện.
