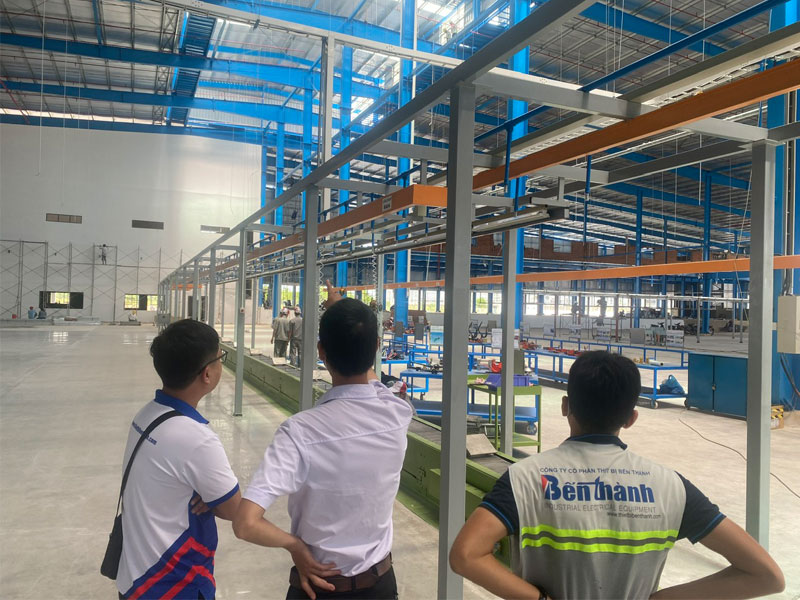

Cách tính và thiết kế thi công thang cáp trong hệ thống điện

Phân tích vai trò và rủi ro khi thiết kế thang cáp

Trong hệ thống điện công nghiệp, thang cáp không chỉ là vật tư phụ trợ mà còn đóng vai trò quyết định đến hiệu quả và an toàn vận hành. Bởi nếu bố trí sai hoặc chọn sai kích thước, hệ thống cáp điện sẽ dễ bị quá tải nhiệt, võng xuống, cháy nổ hoặc gây chập điện dây dẫn. Đây là lý do tại sao việc tính toán và thi công thang cáp cần được chuẩn hóa ngay từ đầu.

Sai lầm thường gặp là xem nhẹ phần giá đỡ và khoảng cách giữa các khung treo, dẫn đến võng cáp sau vài tháng sử dụng. Ngoài ra, việc không tính trước tải trọng hoặc đường đi hợp lý khiến thi công bị chồng chéo, lãng phí vật tư, khó bảo trì. Trong môi trường công nghiệp khắt khe như nhà máy hóa chất, dược phẩm, điện tử… những sai lệch nhỏ cũng có thể kéo theo thiệt hại lớn về tài sản và tiến độ.

Do đó, việc nắm rõ cách tính và thi công thang cáp chuẩn kỹ thuật giúp đảm bảo:

• Tối ưu chi phí vật tư & nhân công
• An toàn cho hệ thống điện trong vận hành dài hạn
• Dễ bảo trì, dễ mở rộng hệ thống trong tương lai

Các yếu tố cần chuẩn bị trước khi tính toán

Việc thiết kế và thi công thang cáp không chỉ dựa vào bản vẽ sơ bộ, mà cần chuẩn bị kỹ về dữ liệu, vật tư và tiêu chuẩn kỹ thuật liên quan. Một bước chuẩn bị đầy đủ sẽ giảm đáng kể sai sót khi triển khai thực tế.

1. Dữ liệu tải cáp

• Số lượng, tiết diện và loại cáp sử dụng
• Dự phòng cho hệ thống mở rộng trong 3–5 năm
• Phân biệt cáp điện, cáp điều khiển, tín hiệu

2. Mặt bằng và không gian thi công

• Kết cấu trần, dầm, hành lang kỹ thuật
• Vị trí thiết bị điện và chướng ngại vật
• Cao độ lắp đặt thang cáp

3. Tiêu chuẩn cần tuân thủ

• TCVN 9208:2012 – Thi công hệ thống thang, máng, ống cáp
• IEC 61537 – Cable tray systems
• Quy chuẩn PCCC và tiếp địa an toàn

4. Vật tư cần chuẩn bị

• Thang cáp: inox, mạ kẽm nhúng nóng, sơn tĩnh điện
• Phụ kiện: co chữ T, chữ L, ty treo, bu lông, ốc vít
• Thanh treo, đai U, vật liệu chống rung

5. Công cụ và kỹ năng

• Kỹ năng đọc bản vẽ và dự toán vật tư
• Dụng cụ: máy khoan, cắt, thước laser, nivo
• Kiến thức về đấu nối tiếp địa, an toàn điện

Quy trình thi công thang cáp chuẩn kỹ thuật

Việc lắp đặt thang cáp trong hệ thống điện công nghiệp cần thực hiện theo trình tự hợp lý, đảm bảo từng bước đều đạt tiêu chuẩn kỹ thuật. Dưới đây là quy trình gồm 6 bước cơ bản:

1. Tính kích thước thang cáp

Dựa vào tổng tiết diện dây cáp đi trong hệ thống, tính chiều rộng thang theo công thức:

Chiều rộng = (Tổng tiết diện x 1.3) / Hệ số lấp đầy

Hệ số lấp đầy thường chọn 60% (0.6). Ví dụ: tổng tiết diện 3000mm² → thang cáp rộng ~650mm.

2. Chọn độ cao và độ dày

• Chiều cao phổ biến: 50, 100, 150mm. Độ dày (thép tôn): 1.2 – 2.0mm tùy tải trọng.
• Với tuyến cáp nặng hoặc môi trường rung động cao, ưu tiên độ dày 2.0mm và có gân tăng cứng.

3. Bố trí giá đỡ

• Giá đỡ nên cách nhau 1.2 – 2.0m. Cáp nặng → khoảng cách ngắn lại (1.2m) để tránh võng.
• Sử dụng thanh V, ty ren hoặc bracket tùy trần bê tông hay kết cấu thép.

4. Thiết kế đường đi

• Tránh giao cắt với ống nước, ống khí, nguồn nhiệt. Ưu tiên theo hành lang kỹ thuật, dọc tường, sát trần.
• Tính toán điểm chuyển hướng, co nối hợp lý để giảm tổn thất vật tư.

5. Thi công treo và cố định

• Dùng ty ren M10–M12, đai U và phụ kiện siết bu lông đúng lực. Kiểm tra độ cân bằng bằng nivo laser.
• Bổ sung miếng cao su chống rung nếu gần thiết bị rung mạnh (motor, quạt…).

6. Nối thang và tiếp địa

Các đoạn thang nối bằng co mềm, không hàn trực tiếp. Bắt dây tiếp địa nối liên tục từng đoạn thang, đảm bảo trở kháng <10 Ohm.

Lỗi thường gặp khi thi công thang cáp

Thi công sai kỹ thuật không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ cháy nổ, điện giật. Dưới đây là những lỗi phổ biến:

1. Không tính toán tải trọng cáp tổng thể

Biểu hiện: Thang cáp bị võng, biến dạng hoặc hư hỏng sau một thời gian sử dụng do quá tải.

Nguyên nhân: Thi công mà không khảo sát kỹ lượng cáp sẽ đi trên từng đoạn thang, dẫn đến chọn sai chủng loại hoặc tiết diện thang cáp không phù hợp.

Biện pháp khắc phục:

• Trước khi thi công, cần tính toán tải trọng cáp tổng cộng theo tuyến và xác định trọng lượng phân bố đều hoặc tập trung.
• Chọn thang cáp có độ dày, chiều rộng và độ chịu tải phù hợp với yêu cầu sử dụng thực tế.
• Tham khảo bảng tiêu chuẩn tải trọng từ nhà sản xuất.

2. Lắp đặt giá đỡ với khoảng cách quá xa

Cáp điện bị võng xuống, gây mất thẩm mỹ và tăng nguy cơ đứt gãy vỏ cách điện.

Nguyên nhân: Khoảng cách giữa các gối đỡ (bracket) quá lớn, vượt quá tiêu chuẩn khuyến nghị (thường là 1.5–2 mét).

Sửa chữa:

• Tuân thủ đúng quy chuẩn kỹ thuật: khoảng cách giữa các giá đỡ không nên vượt quá 1.5m với hệ thống cáp nặng.
• Sử dụng giá đỡ trung gian bổ sung tại các điểm chuyển hướng, co ngã ba, hoặc nơi tập trung nhiều cáp.
• Kiểm tra độ võng thường xuyên sau khi lắp đặt để điều chỉnh kịp thời.

3. Sử dụng vật liệu không phù hợp với môi trường lắp đặt

Thang cáp bị gỉ sét, mục nát, giảm tuổi thọ nhanh chóng khi sử dụng trong môi trường ẩm, hóa chất hoặc ngoài trời.

Lý do: Chọn loại thang cáp mạ điện thông thường thay vì các vật liệu chịu ăn mòn như inox hoặc mạ kẽm nhúng nóng.

Biện pháp:

• Đánh giá kỹ đặc điểm môi trường sử dụng: độ ẩm, nhiệt độ, tiếp xúc hóa chất.
• Lựa chọn vật liệu phù hợp, ví dụ:
  • Mạ kẽm nhúng nóng: phù hợp với môi trường ngoài trời.
  • Inox 304/316: chịu được hóa chất, dùng trong nhà máy thực phẩm, dược phẩm.
  • Sơn tĩnh điện: phù hợp môi trường trong nhà, ít ẩm.
• Bổ sung lớp chống ăn mòn hoặc sơn bảo vệ định kỳ.

4. Lắp sai hướng các co nối, phụ kiện chuyển hướng

Việc đi dây bị cản trở, dây cáp phải uốn cong quá mức, dễ gãy hoặc mất kết nối, thậm chí gây nứt vỡ máng.

Nguyên nhân: Không khảo sát trước hướng tuyến đi dây, dẫn đến lắp co L, T, hoặc co chữ thập sai chiều hoặc sai kích thước.

Cách sửa:

• Lên bản vẽ chi tiết sơ đồ đi dây trước khi lắp đặt các co nối.
• Sử dụng phụ kiện đồng bộ đúng loại (co L, co T, ngã tư, giảm chuyển cỡ,...) và lắp theo chiều dòng điện đi.
• Nếu phát hiện lắp sai, phải tháo và chỉnh sửa ngay, tránh uốn cáp quá gắt hoặc luồn dây sai hướng.

5. Thiếu dây tiếp địa (dây nối đất) cho hệ thống

Nguy cơ rò điện từ vỏ cáp hoặc vỏ thang cáp gây giật điện, nguy hiểm cho người vận hành.

Nguyên nhân: Bỏ qua hoặc xem nhẹ việc đấu nối tiếp địa cho hệ thống máng – thang – cáp.

Khắc phục:

• Lắp đặt dây tiếp địa liên tục dọc theo hệ thống thang máng cáp và kết nối với hệ thống tiếp địa tổng của công trình.
• Sử dụng kẹp tiếp địa chuyên dụng để đảm bảo tiếp xúc tốt và chống ăn mòn.
• Kiểm tra định kỳ điện trở tiếp đất theo đúng tiêu chuẩn (<10Ω tùy khu vực), đặc biệt sau sét đánh hoặc sự cố điện.

6. Không kiểm tra nghiệm thu kỹ sau khi hoàn thiện

Bỏ sót lỗi nhỏ như lắp lệch, bu-lông lỏng, co nối hở gây hỏng cáp, không phát hiện sớm hư hại tiềm ẩn.

Nguyên nhân: Thi công gấp rút, không có quy trình nghiệm thu chi tiết theo từng giai đoạn.

Cách khắc phục:

• Áp dụng quy trình nghiệm thu từng hạng mục: từ giá đỡ, cáp, thang, co nối, bu-lông, tiếp địa.
• Có biên bản nghiệm thu nội bộ và chéo giữa tổ kỹ thuật – giám sát – chủ đầu tư.
• Đo kiểm tra lại độ chắc chắn, độ phẳng và vị trí cáp sau hoàn thiện.

Dấu hiệu lắp đặt đạt chuẩn kỹ thuật

Hệ thống thang cáp thi công đúng kỹ thuật sẽ có những biểu hiện rõ ràng:

• Không võng, các đoạn thang thẳng hàng
• Khớp nối chặt, không lỏng, không lệch
• Cáp đi đều, thoáng, không chèn ép
• Không vật cản, dễ dàng kiểm tra và bảo trì
• Có tiếp địa đúng quy cách, kiểm tra điện trở đạt chuẩn
• Bề mặt sạch, không gỉ, không vết hàn hoặc khoan trái phép

Có thể kiểm tra định kỳ 3 tháng/lần để đảm bảo an toàn liên tục.

Có nên chọn thang cáp inox, mạ kẽm HAY SƠN TĨNH ĐIỆN?

Việc chọn loại thang cáp tùy thuộc môi trường sử dụng:

Gợi ý: Nếu dùng ngoài trời hoặc nơi ẩm thấp, nên chọn inox hoặc mạ kẽm. Trong nhà khô ráo, sơn tĩnh điện là lựa chọn kinh tế.

Lựa chọn đúng vật liệu và biết cách thi công thang cáp chuẩn kỹ thuật sẽ giúp hệ thống điện hoạt động ổn định, dễ bảo trì và tiết kiệm chi phí lâu dài. Đừng bỏ qua việc kiểm tra tải trọng, khoảng cách giá đỡ và tiêu chuẩn tiếp địa để tránh rủi ro không đáng có. Nếu bạn đang chuẩn bị thi công hoặc cải tạo hệ thống, đừng ngần ngại áp dụng đầy đủ hướng dẫn trong bài để đạt hiệu quả tối ưu.
