Cách phân loại tụ bù theo phương pháp lắp đặt

Phân loại tụ bù theo vị trí lắp đặt trong hệ thống điện

Trong hệ thống điện hạ thế và trung thế, vị trí lắp đặt tụ bù có ảnh hưởng trực tiếp đến hiệu quả bù công suất phản kháng, độ ổn định điện áp, mức độ tổn thất điện năng cũng như chi phí vận hành. Việc lựa chọn đúng phương án lắp đặt giúp tối ưu hóa hệ số công suất (cos phi), bảo vệ thiết bị và đáp ứng yêu cầu kỹ thuật của từng loại công trình. Dưới đây là các cách phân loại tụ bù theo vị trí bố trí trong mạng điện.

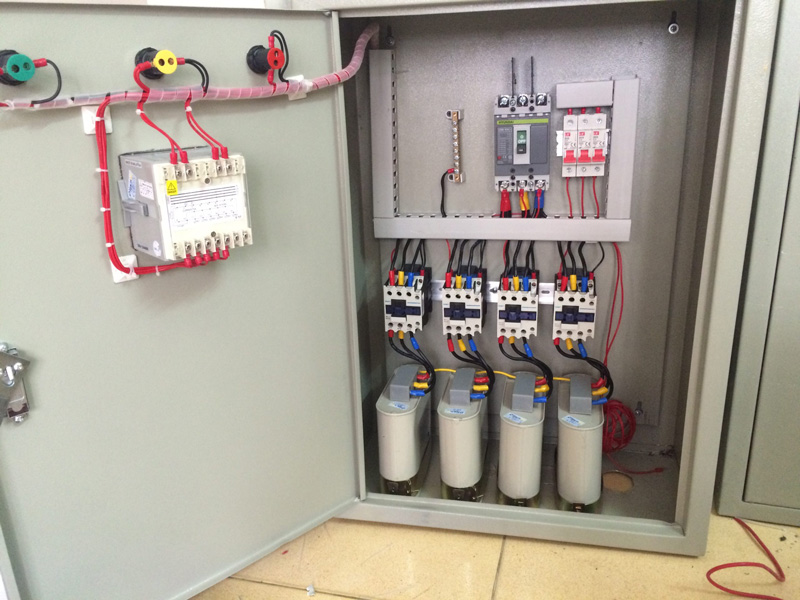

Tụ bù lắp tại tải (tại chỗ)

Đây là phương pháp lắp đặt t, máy bơm, máy nén khí… Với hình thức này, công suất phản kháng được triệt tiêu tại điểm sinh ra, giúp hạn chế dòng điện phản kháng lan truyền trên đường dây.

Ưu điểm:

• Giảm tổn thất điện năng trên dây dẫn.
• Cải thiện cos phi cục bộ cho từng thiết bị.
• Giảm dòng điện khởi động, bảo vệ thiết bị.

Tuy nhiên, phương pháp này có nhược điểm là chi phí đầu tư cao do phải trang bị nhiều bộ tụ bù cho từng thiết bị riêng lẻ. Ngoài ra, việc bảo trì, thay thế cũng khó khăn nếu thiết bị phân bố ở nhiều vị trí xa nhau.

Tụ bù lắp tập trung tại tủ điện tổng

Tụ bù được lắp đặt tại tủ điện chính, thường là đầu nguồn của hệ thống phân phối. Đây là phương pháp phổ biến nhất vì dễ thi công, chi phí đầu tư hợp lý và thuận tiện trong việc giám sát.

• Tối ưu hóa việc điều khiển nhờ tích hợp thiết bị đo và bộ điều khiển tự động.
• Dễ theo dõi và bảo trì toàn bộ hệ thống tụ bù.
• Tiết kiệm chi phí dây dẫn so với phương án phân tán.

Hạn chế:

• Không hiệu quả với tải nằm xa tủ điện tổng.
• Nguy cơ bù dư nếu phân bố tải không đều hoặc thay đổi thường xuyên

​

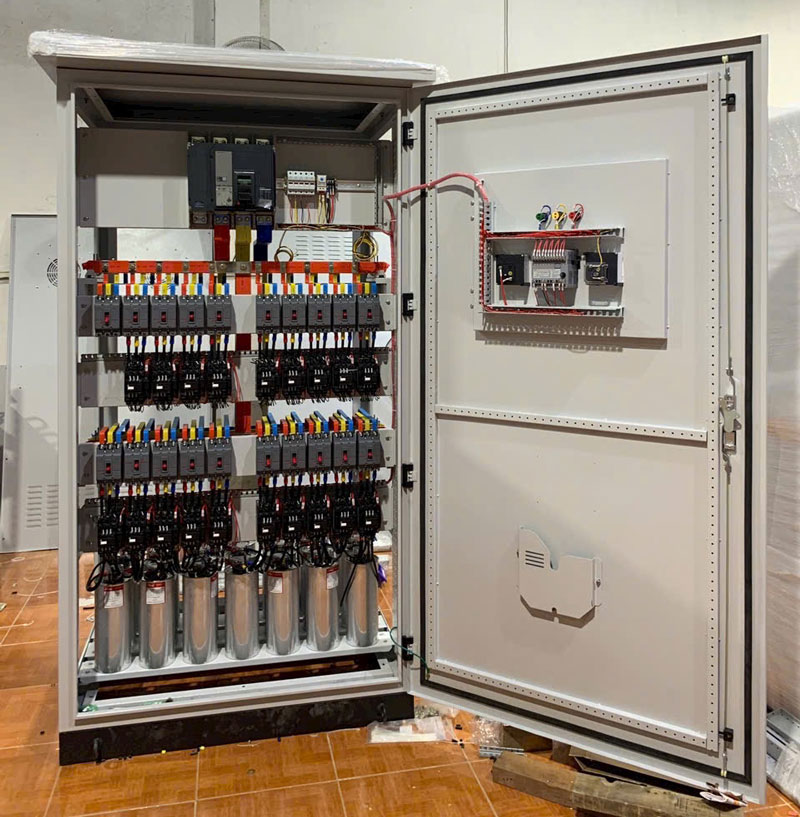

Tụ bù lắp phân tán theo khu vực

Là phương pháp bố trí tụ bù tại các tủ phân phối trung gian hoặc khu vực tiêu thụ lớn trong nhà máy như dây chuyền sản xuất, khu văn phòng, kho lạnh…

• Cân bằng giữa hiệu quả bù tại chỗ và khả năng giám sát hệ thống.
• Giảm tổn thất trên các nhánh phụ.
• Có thể điều chỉnh công suất bù theo từng khu vực độc lập.

Phương pháp này đòi hỏi người thiết kế phải có khả năng phân tích hệ thống tải theo từng khu vực để đưa ra cấu hình phù hợp, đồng thời cần thêm chi phí lắp đặt và giám sát nhiều điểm.

Phân loại tụ bù theo hình thức tích hợp thiết bị

Ngoài vị trí lắp đặt, một yếu tố quan trọng khác trong cách phân loại tụ bù là hình thức tích hợp trong hệ thống điều khiển. Đây là xu hướng phổ biến trong hệ thống điện hiện đại nhằm tăng mức độ tự động hóa và tối ưu hóa vận hành.

Tụ bù độc lập dạng module riêng

Tụ bù dạng module là thiết bị riêng biệt, thường được lắp trong tủ điện hạ thế, có thể dễ dàng đấu nối và thay thế. Loại này cho phép người dùng linh hoạt cấu hình, mở rộng hoặc giảm cấp bù khi cần.

Ứng dụng:

• Hệ thống tủ điện tổng của nhà máy hoặc trung tâm thương mại.
• Các khu vực cần bù ổn định nhưng không tích hợp điều khiển tải trực tiếp.

Tụ bù tích hợp sẵn trong tủ điều khiển thiết bị

Loại tụ bù này được nhà sản xuất tích hợp sẵn trong tủ điều khiển máy móc hoặc dây chuyền. Khi thiết bị khởi động, tụ sẽ hoạt động cùng lúc, đảm bảo hệ số công suất được cải thiện ngay lập tức.

• Gọn gàng, tiết kiệm không gian.
• Đáp ứng nhanh với sự thay đổi tải cục bộ.
• Ít linh hoạt khi muốn điều chỉnh hoặc bảo trì riêng phần tụ bù.

Tụ bù tích hợp trong hệ thống điều khiển trung tâm (SCADA)

Đây là giải pháp cao cấp, cho phép quản lý toàn bộ hệ thống tụ bù thông qua mạng giám sát trung tâm. Người dùng có thể theo dõi cos phi, dòng điện, trạng thái đóng/ngắt của từng cấp tụ theo thời gian thực.

• Tự động hóa cao, chính xác, phản ứng nhanh với thay đổi tải.
• Phù hợp với các nhà máy lớn, trạm biến áp hoặc hệ thống yêu cầu độ ổn định cao.

Chi phí đầu tư lớn nhưng mang lại hiệu quả vận hành và bảo trì lâu dài.

Ưu nhược điểm của từng phương pháp lắp đặt tụ bù

Mỗi phương pháp lắp đặt tụ bù có những ưu điểm và hạn chế riêng. Việc lựa chọn cần dựa trên phân tích hệ thống điện, loại tải, mức độ thay đổi công suất và ngân sách đầu tư ban đầu.

So sánh theo hiệu quả bù và chi phí đầu tư

• Lắp tại tải: hiệu quả tối đa cho từng thiết bị, chi phí cao.
• Lắp tập trung: chi phí đầu tư thấp, hiệu quả trung bình.
• Lắp phân tán: cân bằng giữa hiệu quả và chi phí, phù hợp hệ thống phân nhánh.

Chi phí đầu tư ban đầu có thể cao nhưng nếu tính toán đúng, sẽ tiết kiệm vận hành lâu dài.

So sánh theo khả năng giám sát và bảo trì hệ thống

• Lắp tập trung dễ giám sát, bảo trì nhanh vì hệ thống gom tại một điểm.
• Lắp tại tải hoặc phân tán đòi hỏi kế hoạch kiểm tra định kỳ kỹ hơn.
• Hệ thống SCADA hỗ trợ giám sát thông minh, giảm công sức bảo trì thủ công.

So sánh theo tính linh hoạt khi tải biến đổi

• Tụ bù cố định phù hợp tải ổn định.
• Tụ bù động hoặc tích hợp SCADA có thể phản ứng linh hoạt theo sự thay đổi tải, hạn chế tình trạng bù dư hoặc thiếu.

Sự linh hoạt là yếu tố quan trọng trong các nhà máy sản xuất nhiều ca, nhiều khu vực.

Gợi ý lựa chọn phương án lắp đặt phù hợp theo từng loại công trình

Dưới đây là các phương án lắp đặt khuyến nghị dựa trên kinh nghiệm thực tế và đặc điểm của từng công trình.

Nhà máy sản xuất quy mô lớn với nhiều động cơ

Nên kết hợp cả ba phương pháp:

• Lắp tại tải cho các động cơ lớn chạy liên tục.
• Lắp phân tán cho từng dây chuyền sản xuất.
• Lắp tụ bù động tại tủ tổng có điều khiển SCADA để tối ưu toàn hệ thống.

Tòa nhà cao tầng, trung tâm thương mại

Phù hợp lắp tụ bù tại tủ điện tầng kết hợp điều khiển tự động. Hệ thống SCADA có thể tích hợp với hệ thống BMS (quản lý tòa nhà) để điều chỉnh cos phi theo thời gian thực và giám sát điện năng toàn khu.

Hệ thống điện dân dụng và cụm thiết bị nhỏ lẻ

Chỉ cần lắp tụ bù module khô dạng cố định tại tủ điện chính. Với thiết bị cá nhân như máy bơm, có thể dùng tụ bù tích hợp trong tủ điều khiển để tiết kiệm diện tích và chi phí.

Việc phân loại tụ bù theo phương pháp lắp đặt không chỉ giúp tối ưu hiệu quả bù công suất phản kháng mà còn hỗ trợ quản lý hệ thống điện một cách khoa học và bền vững. Tùy vào đặc điểm công trình, quy mô tải và yêu cầu vận hành, mỗi phương án lắp đặt sẽ phát huy ưu thế riêng. Lắp đặt đúng vị trí, đúng cách không chỉ nâng cao hệ số công suất mà còn giảm tổn thất điện năng, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí vận hành lâu dài. Đây là bước quan trọng cần được tính toán kỹ lưỡng ngay từ giai đoạn thiết kế và thi công hệ thống điện.
