Cách kiểm tra tụ bù 3 pha còn sống hay chết

Khi nào cần kiểm tra tụ bù 3 pha

Việc kiểm tra tụ bù 3 pha không chỉ nên thực hiện khi xảy ra sự cố mà cần được thực hiện định kỳ để đảm bảo hệ thống điện luôn hoạt động ổn định. Có một số dấu hiệu và tình huống cụ thể cho thấy đã đến lúc cần kiểm tra tụ bù để kịp thời phát hiện hư hỏng và xử lý đúng cách.

Dấu hiệu tụ bù 3 pha bị hỏng trong hệ thống điện

• Hệ số công suất giảm bất thường dù tải không thay đổi.
• Tụ bù không đóng/ngắt đúng chu kỳ hoạt động.
• Phát hiện tiếng kêu lạ hoặc mùi khét trong tủ tụ bù.
• Aptomat liên tục nhảy hoặc có hiện tượng quá dòng khi tụ hoạt động.
• Điện năng tiêu thụ tăng cao, hóa đơn tiền điện bị đội lên rõ rệt.

Tại sao cần kiểm tra tình trạng tụ bù định kỳ

Tụ bù hoạt động liên tục theo thời gian nên rất dễ bị lão hóa, giảm điện dung hoặc hỏng đột ngột. Việc kiểm tra định kỳ giúp phát hiện sớm các sự cố tiềm ẩn, tránh ngừng hoạt động hệ thống đột xuất. Ngoài ra, kiểm tra đúng chu kỳ còn giúp kéo dài tuổi thọ tụ và các thiết bị liên quan trong tủ điện.

Ảnh hưởng khi tụ bù chết mà không được phát hiện sớm

Nếu tụ bù bị hư nhưng không phát hiện kịp thời, hệ thống sẽ hoạt động ở hệ số công suất thấp, dẫn đến:

• Tiêu tốn nhiều điện năng vô ích.
• Bị phạt tiền do hệ số cosφ thấp dưới quy định.
• Tăng tải cho máy biến áp, dây dẫn, gây nóng, giảm tuổi thọ thiết bị.
• Nguy cơ cháy nổ nếu tụ bị phồng, rò điện nhưng không ngắt kịp.

Chuẩn bị thiết bị và an toàn trước khi kiểm tra tụ bù

Trước khi tiến hành kiểm tra tụ bù 3 pha, việc chuẩn bị đúng dụng cụ và tuân thủ quy trình an toàn là yêu cầu bắt buộc. Điều này giúp đảm bảo thao tác đo kiểm được thực hiện chính xác, tránh rủi ro điện giật hoặc làm hư hỏng thiết bị trong quá trình kiểm tra.

Dụng cụ cần có để đo tụ bù 3 pha

• Đồng hồ vạn năng (có chức năng đo điện dung).
• Kìm điện, tua vít, găng tay cách điện.
• Thiết bị kiểm tra thứ tự pha nếu cần xác định pha.
• Sổ ghi chép kết quả đo.
• Đèn báo hoặc thiết bị kiểm tra có điện.

Các bước ngắt điện và đảm bảo an toàn trước khi test tụ

1. Ngắt aptomat chính cấp cho tủ tụ bù.
2. Kiểm tra chắc chắn không còn điện trên các thanh cái.
3. Chờ xả tụ tối thiểu 3–5 phút hoặc xả tụ bằng điện trở nếu có.
4. Đeo găng tay cách điện, sử dụng bút thử điện kiểm tra lần cuối.
5. Bắt đầu thao tác kiểm tra khi đã chắc chắn an toàn.

Những lưu ý trước khi thao tác kiểm tra thực tế

• Luôn làm việc 2 người trở lên khi kiểm tra tụ bù.
• Không đo tụ trong khi tụ đang hoạt động.
• Ghi lại thông số trên nhãn tụ để đối chiếu với kết quả đo.
• Nếu tụ có dấu hiệu phồng nắp, rò dầu, tuyệt đối không test mà nên thay mới.

Các phương pháp kiểm tra tụ bù 3 pha phổ biến

Kiểm tra tụ bù 3 pha có thể thực hiện bằng nhiều cách khác nhau, từ quan sát trực quan đến sử dụng thiết bị đo chuyên dụng. Mỗi phương pháp đều có ưu điểm riêng và phù hợp với từng tình huống cụ thể. Dưới đây là những cách kiểm tra tụ bù phổ biến, dễ áp dụng và mang lại kết quả chính xác.

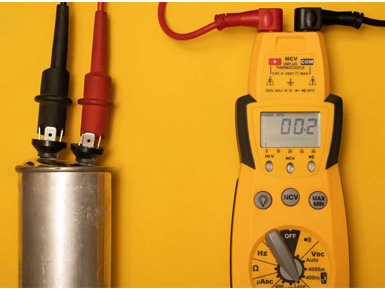

Cách test tụ bù 3 pha bằng đồng hồ vạn năng

1. Chuyển đồng hồ vạn năng sang chế độ đo điện dung (ký hiệu nF, µF).
2. Ngắt tụ khỏi mạch và chờ xả hoàn toàn.
3. Nối que đo vào hai đầu tụ, đọc giá trị hiển thị.
4. So sánh với trị số điện dung ghi trên nhãn tụ. Nếu sai lệch quá 10–15% thì tụ đã yếu.

Cách đo tụ bù 3 pha bằng chức năng đo điện dung

Sử dụng chức năng đo điện dung là phương pháp chính xác và được khuyến nghị bởi các nhà sản xuất thiết bị điện. Một số loại đồng hồ chuyên dụng có chức năng cảnh báo tụ kém hoặc đứt. Sau khi đo, nếu tụ không hiển thị giá trị hoặc giá trị = 0 thì tụ đã hỏng hoàn toàn.

Hướng dẫn kiểm tra tụ bù còn hoạt động hay không bằng mắt thường và thiết bị hỗ trợ

• Quan sát hình thức bên ngoài: tụ bị phồng, chảy dầu, rò điện, đổi màu… là dấu hiệu rõ ràng tụ đã chết.
• Nghe tiếng đóng cắt từ contactor tụ: nếu không nghe tiếng hoặc tụ không đóng/ngắt trong thời gian dài cần kiểm tra lại.
• Sử dụng thiết bị giám sát tụ: một số tủ tụ bù có hiển thị trạng thái hoạt động theo từng cấp, rất dễ để nhận biết cấp tụ nào đang lỗi.

Cách đánh giá tụ bù còn tốt hay đã hư hỏng

Sau khi kiểm tra tụ bù 3 pha, bước tiếp theo là đánh giá xem tụ còn sử dụng được hay đã bị hư hỏng. Việc đánh giá đúng tình trạng tụ sẽ giúp quyết định chính xác có nên tiếp tục sử dụng hay cần thay mới để đảm bảo an toàn và hiệu quả cho hệ thống điện.

Đọc kết quả đo điện dung và so sánh với thông số định mức

• Tụ bù thường có điện dung từ 5kVar đến 50kVar, tương đương vài trăm µF đến vài ngàn µF.
• Nếu điện dung đo được thấp hơn 85% so với thông số ghi trên nhãn tụ, tụ đã bị lão hóa.
• Nếu tụ có nhiều cấp, cần ghi chép và theo dõi dần từng cấp để xác định cấp nào cần thay thế.

Nhận diện tụ bù chết qua tiếng kêu, phồng tụ hoặc cháy nổ

• Tụ bù chết thường phát ra tiếng nổ nhỏ, có mùi khét nhẹ.
• Bề mặt nắp bị phồng hoặc bung nắp an toàn.
• Có vết rò điện, cháy đen quanh cực đấu nối.
• Dầu tụ rò ra đáy hoặc có bụi bẩn bám nhiều chứng tỏ tụ đã hoạt động không ổn định.

Khi nào cần thay tụ bù mới để đảm bảo an toàn cho hệ thống

Tụ cần được thay mới khi:

• Điện dung giảm hơn 20% so với định mức.
• Tụ đã sử dụng trên 4–5 năm tùy điều kiện môi trường.
• Có dấu hiệu phồng nắp, cháy cực nối hoặc hoạt động không ổn định.
• Việc thay tụ đúng thời điểm giúp hệ thống luôn duy trì hệ số công suất tối ưu và phòng ngừa các rủi ro cháy nổ trong tủ điện.

Việc theo dõi tình trạng tụ giúp phát hiện sớm các biểu hiện suy giảm như giảm điện dung, phồng nắp, rò rỉ điện hoặc chết tụ, từ đó ngăn ngừa kịp thời các sự cố lan rộng gây ảnh hưởng đến toàn hệ thống. Khi phát hiện tụ hoạt động bất thường, cần ngắt điện an toàn và tiến hành thay thế bằng thiết bị có thông số tương đương hoặc được khuyến nghị từ nhà sản xuất. Thay vì đợi tụ hư hoàn toàn mới can thiệp, việc kiểm tra và xử lý chủ động sẽ giúp tiết kiệm đáng kể chi phí điện năng, tránh bị phạt hệ số công suất, đồng thời kéo dài tuổi thọ cho các thiết bị điện liên quan.
