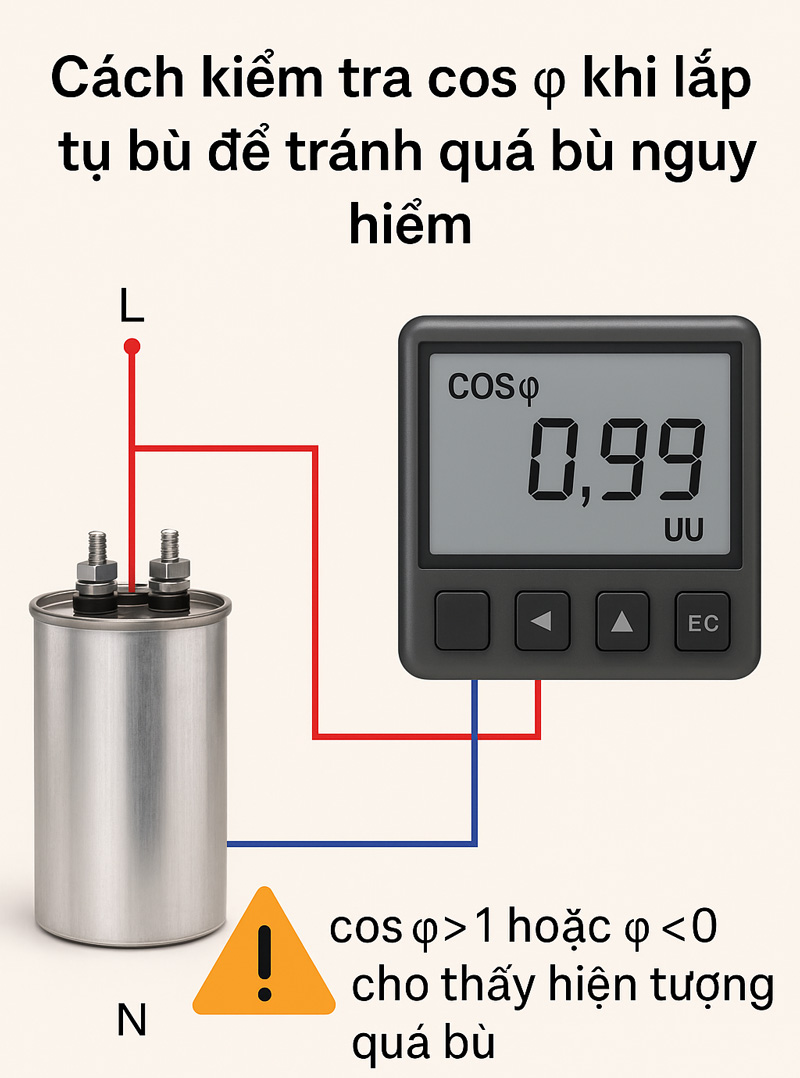

Cách kiểm tra cos φ khi lắp tụ bù để tránh quá bù nguy hiểm

Các phương pháp kiểm tra cos φ khi lắp tụ bù

Kiểm tra bằng thiết bị đo chuyên dụng

Một số loại thiết bị thường được sử dụng bao gồm:

• Đồng hồ đo công suất ba pha (ví dụ như Hioki, Fluke, Kyoritsu)
• Thiết bị đo chất lượng điện năng có khả năng ghi nhận dữ liệu theo thời gian thực
• Đồng hồ đa năng có chức năng đo hệ số công suất

Việc sử dụng đúng thiết bị giúp đảm bảo độ chính xác cao, hỗ trợ quyết định đúng lượng tụ bù cần thiết để điều chỉnh cos φ về mức lý tưởng.

Phân tích dữ liệu từ công tơ điện tử hoặc hệ thống SCADA

Trong các hệ thống điện hiện đại, công tơ điện tử thông minh và hệ thống SCADA thường tích hợp chức năng giám sát cos φ. Người vận hành có thể truy cập dữ liệu theo thời gian thực hoặc dữ liệu lịch sử để phân tích tình trạng hệ số công suất của từng khu vực.

Lợi ích của phương pháp này:

• Không cần đo trực tiếp, phù hợp với hệ thống lớn
• Có thể phân tích dữ liệu theo giờ, ngày, tháng để đánh giá hiệu quả bù công suất
• Dễ dàng tích hợp vào hệ thống giám sát năng lượng tổng thể

Tuy nhiên, để đảm bảo dữ liệu chính xác, cần hiệu chuẩn định kỳ các thiết bị đo trong hệ thống SCADA.

Tính toán cos φ bằng công suất tác dụng và phản kháng

Đối với các hệ thống đơn giản, người kỹ thuật viên có thể tính toán cos φ thủ công dựa trên các chỉ số công suất thu được từ thiết bị đo:

• Công suất tác dụng (P) đo bằng đơn vị kW
• Công suất phản kháng (Q) đo bằng đơn vị kVAr
• Từ đó tính cos φ theo công thức: cos φ = P / √(P² + Q²)

Phương pháp này đòi hỏi người thực hiện phải có kiến thức cơ bản về điện và đảm bảo thông số đo được là chính xác. Ưu điểm của cách tính này là không phụ thuộc vào thiết bị chuyên dụng, phù hợp với công trình nhỏ hoặc khi cần tính nhanh.

Hướng dẫn cách kiểm tra cos φ khi lắp tụ bù chi tiết

1. Đo cos φ ban đầu trước khi lắp tụ

Trước khi tiến hành lắp tụ bù, cần đo hệ số công suất hiện tại của hệ thống để đánh giá mức độ cần bù. Giá trị cos φ thấp hơn 0.85 là dấu hiệu hệ thống đang tiêu thụ nhiều công suất phản kháng, dẫn đến hiệu suất sử dụng điện thấp và có thể bị phạt tiền điện.

Các thao tác cần thực hiện:

• Tắt các tải không ổn định để đo chính xác
• Dùng thiết bị đo công suất để ghi nhận cos φ tại thời điểm hoạt động bình thường
• Lưu trữ kết quả đo để làm cơ sở so sánh sau khi lắp tụ bù

2. Tính toán lượng tụ bù cần thiết theo mục tiêu cos φ

Sau khi đo được cos φ thực tế, bước tiếp theo là tính toán lượng tụ bù cần lắp để đưa hệ số công suất về giá trị mục tiêu (thường là từ 0.95 đến 0.98 tùy từng đơn vị điện lực quy định).

Công thức tính dung lượng tụ bù cần thiết: Qc = P × (tanφ1 - tanφ2)

Trong đó:

• Qc là công suất phản kháng cần bù (kVAr)
• P là công suất tác dụng (kW)
• φ1 là góc tương ứng với cos φ hiện tại
• φ2 là góc tương ứng với cos φ mục tiêu

3. Lắp đặt và kiểm tra lại cos φ sau khi bù

Sau khi xác định được dung lượng tụ cần thiết, tiến hành lắp đặt tụ bù theo đúng quy trình kỹ thuật. Việc kiểm tra lại cos φ sau khi bù là bước quan trọng để xác định hiệu quả điều chỉnh.

Lưu ý trong quá trình kiểm tra sau khi bù:

• Đo cos φ tại điểm gần tụ bù và tại đầu ra chính của hệ thống
• So sánh kết quả với mục tiêu ban đầu
• Nếu cos φ vượt quá mức 1 (quá bù), cần điều chỉnh giảm tụ hoặc sử dụng bộ tụ bù tự động

4. Giám sát cos φ theo thời gian để tránh quá bù

Cos φ có thể thay đổi theo biến động phụ tải. Do đó, việc giám sát liên tục sẽ giúp duy trì hệ số công suất ở mức tối ưu mà không gây rủi ro cho thiết bị.

Một số cách giám sát hiệu quả:

• Sử dụng bộ điều khiển tụ bù tự động có khả năng đóng/cắt theo thời gian thực
• Tích hợp hệ thống SCADA hoặc phần mềm quản lý năng lượng để cảnh báo khi cos φ vượt ngưỡng
• Lập kế hoạch bảo trì định kỳ hệ thống tụ bù để đảm bảo hoạt động ổn định

Giải pháp tối ưu để duy trì cos φ an toàn và hiệu quả

Lắp đặt bộ điều khiển tụ bù tự động theo thời gian thực

Một trong những giải pháp hiệu quả nhất hiện nay để duy trì hệ số cos φ ổn định chính là sử dụng bộ điều khiển tụ bù tự động. Thiết bị này có khả năng đo liên tục cos φ trong hệ thống điện và đóng/cắt các cấp tụ bù một cách linh hoạt theo thời gian thực, giúp:

• Giữ cos φ luôn trong ngưỡng tối ưu (thường từ 0.95 đến 0.98)
• Tránh hiện tượng quá bù hoặc thiếu bù do biến động phụ tải
• Giảm thiểu tổn thất điện năng và tối ưu hóa chi phí tiền điện

Bộ điều khiển tự động thường tích hợp nhiều cấp điều chỉnh (từ 6 đến 16 cấp), cho phép quản lý chính xác lượng công suất phản kháng cần bù tại từng thời điểm.

Bảo trì định kỳ thiết bị đo và tụ bù

Việc kiểm tra và bảo trì định kỳ các thiết bị đo lường cũng như tụ bù là yếu tố không thể thiếu để đảm bảo hệ thống vận hành ổn định, an toàn và duy trì cos φ hiệu quả. Các công việc bảo trì nên thực hiện định kỳ bao gồm:

• Vệ sinh và siết chặt các đầu nối trong tủ tụ bù
• Kiểm tra tình trạng tụ (đo điện dung, kiểm tra hiện tượng phồng, rò rỉ dầu…)
• Kiểm tra độ chính xác của thiết bị đo cos φ, ampe kế, vôn kế, power meter
• Thay thế tụ hoặc thiết bị hư hỏng để tránh ảnh hưởng đến toàn hệ thống

Theo dõi và điều chỉnh cos φ qua phần mềm quản lý năng lượng

Với các doanh nghiệp có quy mô tiêu thụ điện lớn, việc ứng dụng phần mềm quản lý năng lượng giúp giám sát liên tục hệ số cos φ theo thời gian thực là một giải pháp mang tính dài hạn và tối ưu chi phí. Phần mềm thường tích hợp:

• Biểu đồ theo dõi cos φ tại từng thời điểm trong ngày
• Cảnh báo khi hệ số công suất vượt ngưỡng cho phép
• Dữ liệu lịch sử để phân tích và tối ưu chiến lược vận hành tụ bù
• Tích hợp nhiều điểm đo để giám sát tổng thể hoặc chi tiết theo khu vực

Vai trò của việc kiểm tra đúng cos φ trước và sau khi lắp tụ bù

Việc kiểm tra chính xác hệ số cos φ cả trước và sau khi lắp tụ bù không chỉ là thao tác kỹ thuật cần thiết, mà còn mang lại nhiều lợi ích thiết thực:

• Tránh lắp sai dung lượng tụ bù: Nếu không kiểm tra kỹ cos φ ban đầu, rất dễ dẫn đến việc chọn sai công suất tụ, gây quá bù hoặc không đủ bù.
• Đảm bảo hệ thống vận hành ổn định: Kiểm tra sau khi lắp giúp xác nhận tụ bù đã hoạt động đúng và không gây ảnh hưởng đến chất lượng điện năng.
• Tối ưu chi phí vận hành: Hệ số cos φ lý tưởng giúp giảm thiểu tiền phạt công suất phản kháng từ điện lực và giảm tổn thất truyền tải trong nội bộ.
• Tuân thủ quy định kỹ thuật: Nhiều khu công nghiệp và đơn vị điện lực yêu cầu doanh nghiệp duy trì cos φ trên 0.9 để đảm bảo chất lượng hệ thống lưới điện chung.

Không chỉ là giải pháp kỹ thuật, việc kiểm tra và theo dõi cos φ còn mang lại giá trị kinh tế rõ rệt khi giúp hệ thống điện tránh lãng phí và vận hành thông minh hơn. Kiểm soát tốt hệ số công suất chính là bước đi đầu tiên để nâng cao hiệu quả năng lượng trong doanh nghiệp hiện đại.
