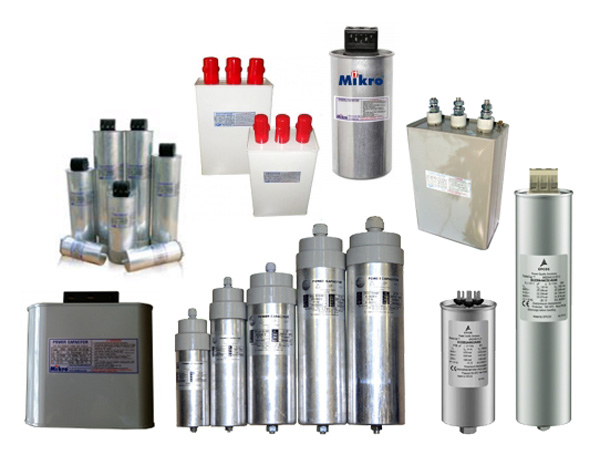

Khi tìm hiểu về các loại tụ bù hạ thế, một trong những tiêu chí phổ biến và thực tế nhất để phân loại chính là dựa trên cấu tạo vật lý. Tiêu chí này giúp kỹ sư, nhà thầu và doanh nghiệp dễ dàng lựa chọn được loại tụ phù hợp với điều kiện vận hành, môi trường lắp đặt và yêu cầu kỹ thuật. Trong công nghiệp hiện nay, tụ bù hạ thế thường được chia thành hai nhóm chính là tụ bù loại khô và tụ bù loại dầu.
Tụ bù loại khô là dòng sản phẩm phổ biến nhất hiện nay trong các hệ thống điện hạ thế, đặc biệt là tại các tủ điện trong nhà xưởng hoặc trung tâm thương mại.
Đặc điểm cấu tạo:
Không sử dụng dầu làm môi chất cách điện hay làm mát
Vật liệu cách điện thường là màng polypropylene hoặc màng giấy cách điện cao cấp
Thường được thiết kế dạng hình trụ hoặc hình hộp nhỏ gọn, tiện lợi khi lắp đặt trong tủ điện

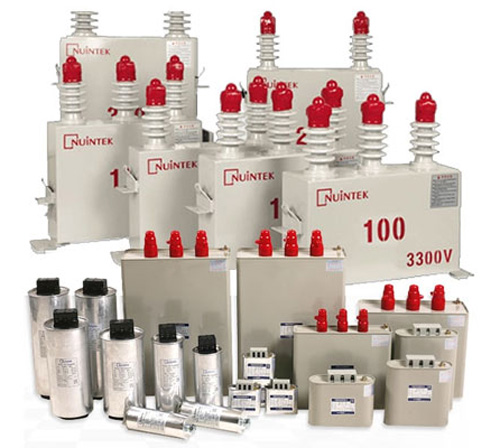

Tụ bù loại dầu là dòng thiết bị được sử dụng trong các môi trường đặc thù hoặc cần độ ổn định cao về nhiệt và cách điện.
Cấu tạo:
Bên trong tụ có chứa dầu cách điện, thường là dầu khoáng hoặc dầu tổng hợp
Dầu có nhiệm vụ cách điện và làm mát cho hệ thống tụ điện
Kích thước lớn hơn tụ khô do phải đảm bảo không gian cho dầu và lớp vỏ chịu áp
Bên cạnh phân loại theo cấu tạo vật lý, các loại tụ bù hạ thế còn được chia theo cách vận hành, dựa trên mức độ can thiệp của con người và khả năng điều chỉnh theo tải thực tế. Việc phân loại này có ý nghĩa rất lớn trong thiết kế hệ thống điện phù hợp với đặc điểm tải, quy mô vận hành và ngân sách đầu tư.
Tụ bù hạ thế điều khiển thủ công
Tụ bù hạ thế điều khiển thủ công là loại đơn giản nhất trong nhóm này. Người dùng trực tiếp thao tác đóng hoặc ngắt tụ bù thông qua thiết bị đóng cắt như cầu dao, công tắc hoặc contactor.
Đặc điểm:
Tụ bù hạ thế bán tự động
Tụ bù bán tự động là bước trung gian giữa điều khiển thủ công và tự động hoàn toàn. Thiết bị này thường có 2–3 cấp tụ, đóng ngắt bằng công tắc chọn cấp hoặc timer lập trình sẵn.
Có thể thiết lập thời gian đóng/ngắt hoặc điều chỉnh theo lịch vận hành
Người dùng vẫn phải can thiệp phần nào, nhưng không cần giám sát liên tục

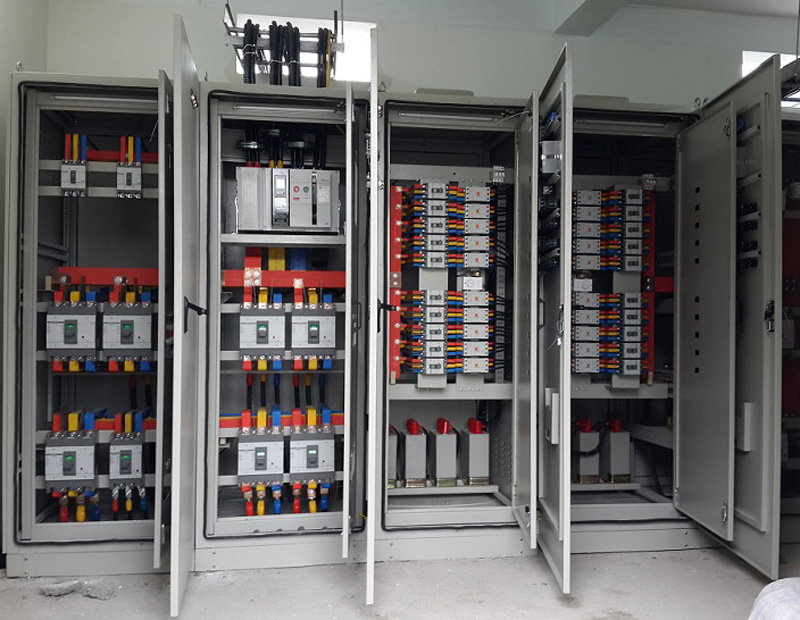

Tụ bù hạ thế tự động (dùng bộ điều khiển cos φ)
Đây là loại tụ bù hiện đại và tối ưu nhất hiện nay. Tụ bù được kết hợp với bộ điều khiển cos φ tự động, giúp đo lường hệ số công suất theo thời gian thực và tự động đóng/ngắt từng cấp tụ sao cho luôn duy trì cos φ gần mức lý tưởng (thường là ≥ 0.95).
Ngoài phân loại theo cấu tạo vật lý và cách vận hành, các loại tụ bù hạ thế còn được chia theo số pha và cấp điện áp sử dụng, nhằm phù hợp với đặc điểm hệ thống điện trong từng công trình. Phân loại theo pha không chỉ giúp xác định đúng chủng loại thiết bị cần dùng mà còn đảm bảo tụ bù hoạt động hiệu quả, tránh gây mất cân bằng tải hoặc quá bù.
Tụ bù hạ thế 1 pha
Tụ bù hạ thế 1 pha là loại được sử dụng trong hệ thống điện có nguồn cấp 1 pha (thường là 220V), phổ biến ở khu dân cư, nhà xưởng nhỏ hoặc các thiết bị riêng lẻ hoạt động độc lập.
Đặc điểm:
Thiết kế nhỏ gọn, công suất thường từ 1 đến 10 kvar
Lắp đặt trực tiếp gần tải đơn như máy bơm, quạt công nghiệp, máy lạnh
Có thể dùng đơn lẻ hoặc ghép nhiều tụ lại để tạo ra hệ thống bù
Tụ bù hạ thế 3 pha
Tụ bù hạ thế 3 pha được sử dụng rộng rãi trong các hệ thống điện công nghiệp, nhà máy sản xuất, trạm phân phối,… nơi sử dụng nguồn điện 3 pha 380V/415V.
Tụ bù hạ thế đóng vai trò quan trọng trong việc nâng cao hiệu quả sử dụng điện năng tại các công trình dân dụng và công nghiệp. Tuy nhiên, tùy vào từng mô hình hệ thống điện mà việc lựa chọn các loại tụ bù hạ thế sẽ khác nhau để đảm bảo tương thích và tối ưu hóa chi phí đầu tư.
Trong các nhà xưởng và nhà máy sản xuất, tụ bù hạ thế thường được sử dụng để:
Loại tụ phù hợp:
Tại các trạm phân phối trung gian hoặc trong lưới điện của khu công nghiệp, tụ bù hạ thế được triển khai để:
Loại tụ phù hợp:
Tùy theo quy mô, đặc điểm tải và môi trường vận hành mà người dùng có thể lựa chọn loại tụ bù phù hợp theo gợi ý sau:
1. Hệ thống điện nhỏ, tải cố định:
2. Xưởng sản xuất quy mô vừa:
3. Nhà máy lớn, dây chuyền biến thiên mạnh:
4. Trạm phân phối, khu công nghiệp:
Phân loại tụ bù hạ thế theo từng tiêu chí cụ thể là cơ sở quan trọng để thiết kế hệ thống bù công suất hiệu quả trong công nghiệp. Dù là loại khô, dầu, thủ công hay tự động, mỗi giải pháp đều có ưu nhược điểm riêng và cần được lựa chọn đúng theo điều kiện thực tế. Xác định đúng loại tụ không chỉ tiết kiệm chi phí mà còn tăng độ tin cậy cho toàn bộ hệ thống điện.
