Ứng dụng máng cáp điện nhẹ trong hệ thống chiếu sáng và điều khiển

Lợi ích khi dùng máng cáp điện nhẹ

Giảm tải trọng kết cấu công trình

Trong thiết kế kết cấu, trọng lượng tĩnh của máng chiếm tới 10 % tải treo trần. Chuyển sang máng cáp điện nhẹ:

• Trọng lượng giảm 2,5 – 3 kg/m → giảm tải dầm, trần.
• Cho phép tăng mật độ thiết bị hoặc dùng dầm nhỏ hơn, tiết kiệm thép kết cấu 5 %.
• Tải trọng động giảm → ít rung chấn, bền liên kết bulông M10, tắc kê treo.

Tối ưu hiệu suất tản nhiệt cho dây cáp

Thép mỏng hoặc nhôm tỏa nhiệt nhanh gấp 1,6 lần so với máng dày tiêu chuẩn 1,5 mm:

1. Nhiệt độ vỏ cáp giảm 6 – 8 °C trong phép thử dòng 90 A.
2. Giảm khấu hao điện năng ~1 %.
3. Kéo dài tuổi thọ cách điện PVC thêm 2 năm (theo biểu đồ Arrhenius).

Dễ dàng lắp đặt và bảo trì

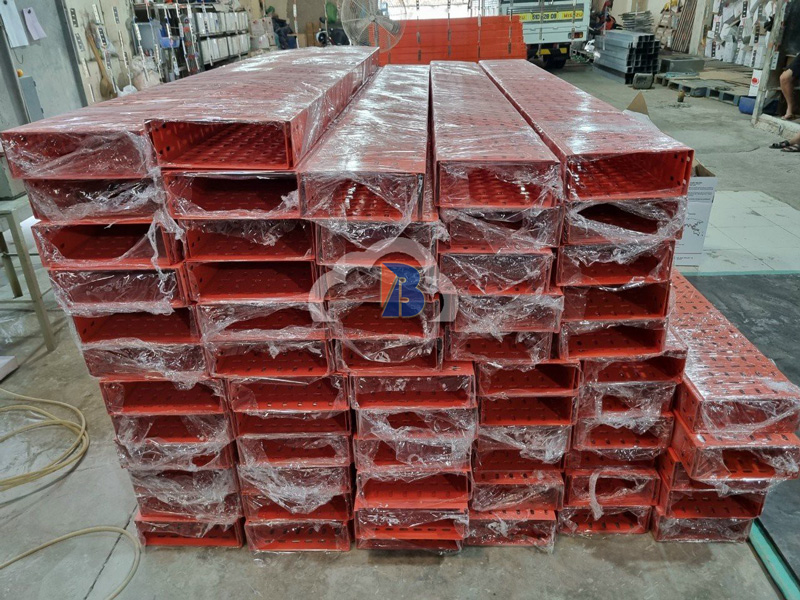

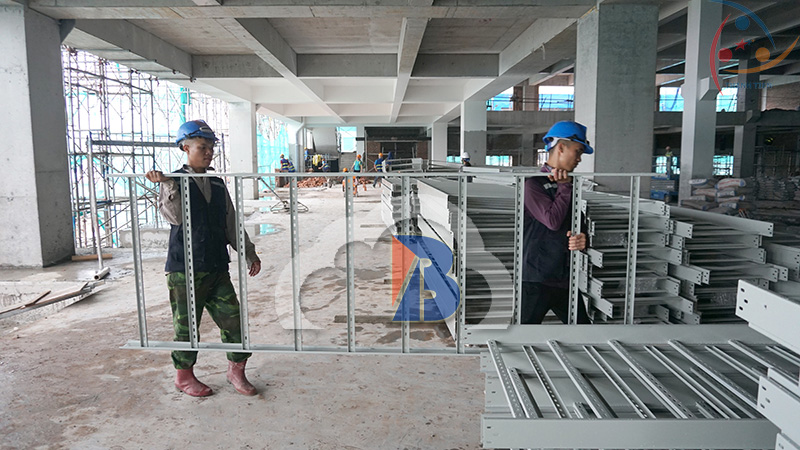

• Khối lượng nhẹ → một công nhân có thể khiêng 3 m máng mà không cần xe nâng.
• Chốt bấm và nắp khóa nhanh, không cần khoan đục thành máng.
• Thay đổi tuyến cáp chỉ bằng tháo nắp, rút ngắn 30 % thời gian bảo trì so với máng dày.
• Ít bavia, rỉ mép → an toàn thao tác, giảm tai nạn cắt tay.

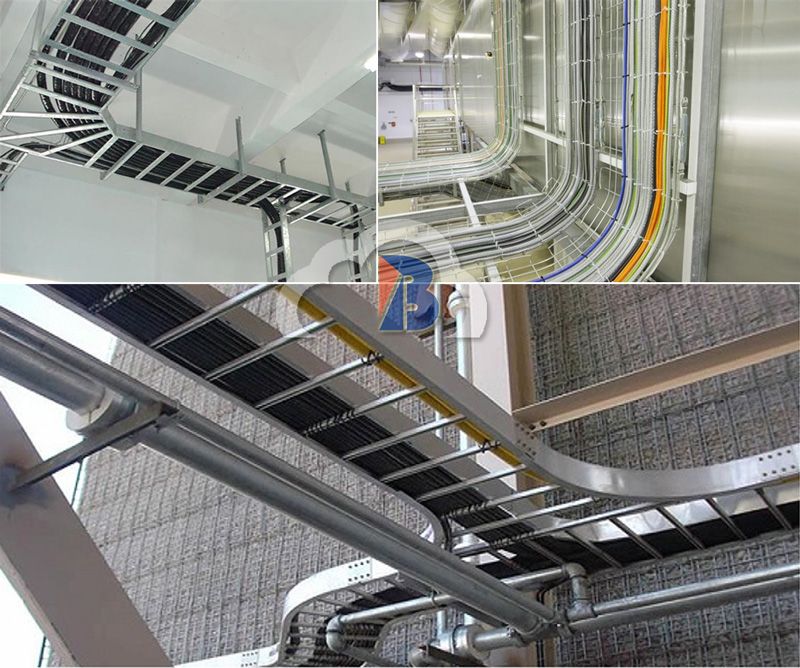

Ứng dụng của máng cáp điện nhẹ trong hệ thống chiếu sáng

Bố trí dòng điện chiếu sáng hiệu quả

Sơ đồ đi dây kiểu “điểm sao” (home-run) kết hợp máng cáp nhẹ giúp:

• Gom dây pha L-N-PE vào cùng khoang, giảm sụt áp <3 %.
• Dễ đánh dấu màu và gắn kẹp, tránh lẫn kênh điều khiển DALI.
• Tận dụng buộc dây đa lớp, tiết kiệm 15 % chiều dài đồng.

Tương thích với đèn Led và thiết bị mỏng

• Đèn LED, cảm biến IoT nặng <1 kg dễ treo trực tiếp lên máng cáp mạ kẽm 0,8 mm.
• Khoang rỗng lưu thông không khí, giữ nhiệt đèn LED <60 °C, tránh suy giảm lumen.
• Dễ bổ sung dây điều khiển 0–10 V, DALI qua khe máng mà không cần mở thêm lỗ.

Vì sao máng cáp điện nhẹ phù hợp với đèn LED?

Hệ thống chiếu sáng hiện đại thường dùng đèn LED, cảm biến, công tắc thông minh, vốn rất nhỏ gọn và nhẹ. Máng cáp điện nhẹ có thiết kế mỏng, thoáng khí và dễ treo, nên rất phù hợp để đi dây nguồn và dây tín hiệu cho các thiết bị này. Nhờ trọng lượng nhẹ, người lắp đặt không cần gia cố trần quá nhiều, đồng thời việc gắn thêm thiết bị vào máng cũng thuận tiện mà không cần khoan cắt như các loại máng kín truyền thống.

Ứng dụng của máng cáp điện nhẹ trong hệ thống điều khiển

Bảo vệ dây điều khiển ít nhiễu

Hệ thống điều khiển tự động như PLC, HMI, cảm biến cần đi dây tín hiệu yếu (24V DC hoặc analog 4–20mA). Máng cáp điện nhẹ giúp:

• Bảo vệ dây khỏi nhiễu điện từ (EMI) nếu chọn loại có nắp che kim loại.
• Giảm rung động cơ học gây đứt gãy mối nối trong môi trường sản xuất.
• Tách riêng dây tín hiệu và nguồn trong cùng máng nhưng ngăn khoang, tránh chồng nhiễu.

Phân tách tín hiệu điều khiển và nguồn

Sai lầm phổ biến trong thiết kế hệ thống điều khiển là gộp chung dây nguồn và tín hiệu, gây nhiễu xuyên âm.

Giải pháp khi dùng máng cáp điện nhẹ:

• Sử dụng vách ngăn PVC hoặc máng chia khoang.
• Áp dụng sơ đồ đi dây phân tuyến song song.
• Tuân thủ khoảng cách tối thiểu 30 mm giữa các loại dây (theo IEC 60364-5-52).

Ưu điểm khi ứng dụng máng cáp điện nhẹ

Lắp đặt nhanh chóng và tiết kiệm nhân công

Trọng lượng chỉ bằng 60 % so với máng cáp thường → giúp:

• Một người có thể thao tác lắp đặt liên tục mà không cần máy nâng.
• Giảm thời gian thi công 20–30 % tùy công trình.
• Dễ mang vác và gắn kết ở khu vực trần hẹp hoặc tầng lửng.

Dễ mở rộng hoặc thay đổi tuyến dây khi cần thiết

Khi hệ thống mở rộng, máng cáp điện nhẹ dễ nâng cấp:

• Nắp máng dạng bật mở, không cần tháo rời cả tuyến.
• Có thể thêm đoạn chuyển tiếp T hoặc góc L bằng khớp trượt.
• Tăng độ dài, tách nhánh nhanh mà không cắt máng.

Giảm chi phí vật tư so với máng cáp thường

• Giảm 15 – 20 % khối lượng thép/nguyên liệu sử dụng
• Giá thành vật tư thấp hơn ~10 % do ít tiêu hao nguyên liệu
• Tiết kiệm chi phí vận chuyển nhờ trọng lượng nhẹ hơn

Khi nào nên dùng máng cáp điện nhẹ?

Nếu bạn thi công nhà phố, căn hộ, cửa hàng hoặc nhà xưởng nhỏ, máng cáp điện nhẹ là lựa chọn lý tưởng. Nó vừa đủ chắc chắn để bảo vệ dây, lại không làm nặng kết cấu trần hoặc tường. Ngoài ra, nếu công trình cần thay đổi hệ thống điện trong tương lai, máng cáp điện nhẹ giúp tháo mở và lắp lại cực kỳ dễ dàng. Dù không chuyên về điện, bạn vẫn có thể nhận biết và giám sát được việc thi công đúng hay sai khi sử dụng loại máng này.

Hướng dẫn lắp đặt máng cáp điện nhẹ đúng kỹ thuật

Xác định lộ trình chiếu sáng và điều khiển trước khi thi công

• Khảo sát sơ đồ điện: phân biệt đường cấp nguồn và đường tín hiệu.
• Dự trù chiều dài máng theo tuyến dây thực tế hệ số dư 10 %.
• Xác định điểm chuyển hướng, ngã rẽ và khu vực bắt treo.

Checklist chuẩn bị thi công

1. Bản vẽ sơ đồ dây điện
2. Số lượng máng, nắp, khớp nối
3. Bulông, thanh treo, tắc kê
4. Kẹp dây, nhãn đánh dấu

Lựa chọn phụ kiện đi kèm phù hợp với tải trọng nhẹ

• Máng điện nhẹ thường dùng bulông M6 thay vì M10
• Thanh treo inox 304 Ø8 là đủ cho tuyến ngắn <20 m
• Ưu tiên dùng phụ kiện có khả năng chống rỉ và rung

Kiểm tra cố định và nối máng đúng tiêu chuẩn an toàn

• Khoảng cách treo máng tối đa 1,5 m với thép mỏng 0,8 mm
• Mỗi mối nối cần có 2 bulông siết dây nối đất (nếu dùng máng kim loại)
• Kiểm tra độ nghiêng máng không vượt quá 3° để tránh trượt dây

Qua các dự án thực tế, máng cáp điện nhẹ đã chứng minh tính ưu việt về độ linh hoạt, dễ thao tác và khả năng thích nghi với nhiều điều kiện công trình khác nhau. Việc đầu tư vào hệ thống máng cáp phù hợp không chỉ nâng cao chất lượng vận hành mà còn góp phần đảm bảo an toàn điện và độ bền lâu dài cho hệ thống chiếu sáng và điều khiển. Đây cũng là giải pháp thiết thực giúp tối ưu chi phí, rút ngắn tiến độ thi công và đáp ứng tiêu chuẩn kỹ thuật trong các công trình hiện đại.
