Tủ điều khiển máy bơm nước 3 pha cho công trình công nghiệp

Tủ điều khiển máy bơm 3 pha dùng để làm gì trong công nghiệp

Vai trò điều khiển và bảo vệ hệ thống bơm nước

Tủ điều khiển máy bơm nước 3 pha là thiết bị điện được thiết kế để vận hành và bảo vệ hệ thống máy bơm sử dụng nguồn điện 3 pha trong các công trình công nghiệp. Tủ giúp tự động hóa quá trình bơm, đảm bảo an toàn, ổn định và tăng tuổi thọ thiết bị.

Vai trò chính của tủ điều khiển trong hệ thống bơm công nghiệp gồm:

• Khởi động và dừng máy bơm theo tín hiệu đầu vào (phao điện, cảm biến áp lực…)
• Bảo vệ máy bơm khỏi các sự cố như quá dòng, mất pha, kẹt tải
• Duy trì hoạt động luân phiên hoặc luân chuyển giữa nhiều máy bơm
• Điều chỉnh lưu lượng nước phù hợp nhu cầu bằng biến tần

Đây là yếu tố then chốt trong hệ thống cấp thoát nước của các công trình lớn.

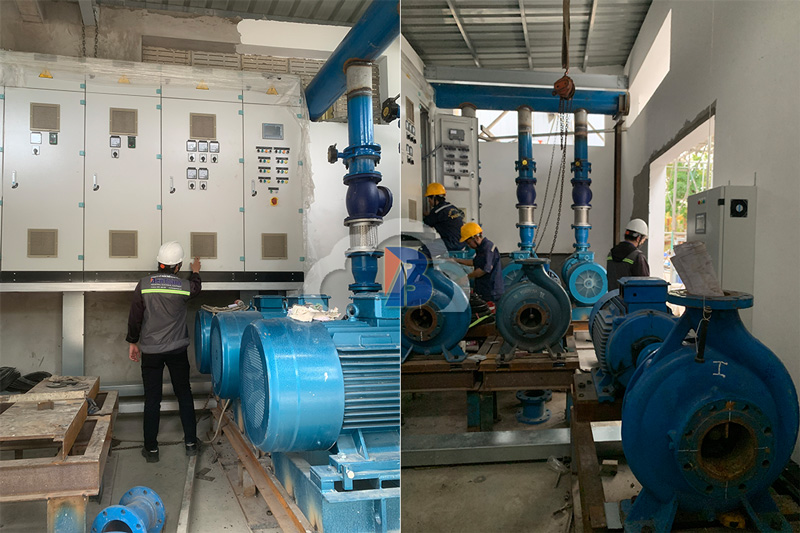

Ứng dụng thực tế tại nhà máy xí nghiệp và công trình cấp thoát nước

Tủ điều khiển máy bơm 3 pha được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, không chỉ giúp tự động hóa vận hành mà còn giảm thiểu rủi ro do vận hành sai.

Một số ứng dụng tiêu biểu:

• Nhà máy sản xuất: Điều khiển bơm cấp nước cho hệ thống làm mát máy móc, xử lý nước thải
• Xí nghiệp chế biến: Dùng để vận hành các bơm trong dây chuyền rửa, chế biến thực phẩm
• Khu công nghiệp: Quản lý hệ thống bơm cấp nước và cứu hỏa đồng bộ
• Công trình xây dựng hạ tầng: Bơm nước mưa, nước thải, cấp nước sinh hoạt theo giờ cao điểm

Lợi ích khi sử dụng tủ điều khiển thay cho vận hành thủ công

So sánh: Tủ điều khiển tự động và phương pháp vận hành thủ công

Sử dụng tủ điều khiển máy bơm nước 3 pha trong công trình công nghiệp là giải pháp tất yếu để nâng cao hiệu quả, giảm chi phí vận hành và đảm bảo an toàn điện.

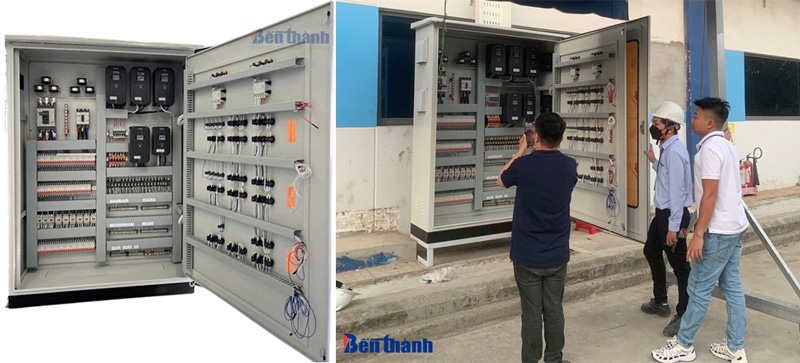

Cấu tạo tiêu chuẩn của tủ điều khiển máy bơm 3 pha

Các thiết bị chính trong tủ điều khiển công nghiệp

Một tủ điều khiển máy bơm nước 3 pha công nghiệp cơ bản thường gồm các thiết bị sau:

• Contactor: Đóng ngắt điện cho máy bơm
• Rơ le nhiệt: Bảo vệ quá tải cho động cơ
• Aptomat (MCCB/MCB): Ngắt điện khi có sự cố quá dòng, ngắn mạch
• Relay trung gian: Trung gian kích hoạt các tiếp điểm điều khiển
• Bộ Timer hoặc PLC: Lập trình thời gian vận hành, chuyển chế độ luân phiên
• Biến tần (nếu có): Điều khiển tốc độ máy bơm theo nhu cầu
• Đèn báo, nút nhấn, cầu chì…: Các thiết bị phụ trợ hỗ trợ vận hành

Chức năng từng bộ phận trong hệ thống tủ điện

Tóm tắt chức năng từng thành phần chính:

• Contactor: Bật tắt máy bơm nhanh chóng, chịu tải cao
• Rơ le nhiệt: Cắt điện nếu động cơ quá nóng do quá tải
• PLC hoặc Timer: Tự động hóa trình tự hoạt động máy bơm
• Biến tần: Giảm sốc dòng điện khi khởi động, tiết kiệm điện
• Relay trung gian: Tăng độ ổn định mạch điều khiển
• Aptomat: Bảo vệ toàn bộ hệ thống khỏi rò rỉ hoặc chập điện

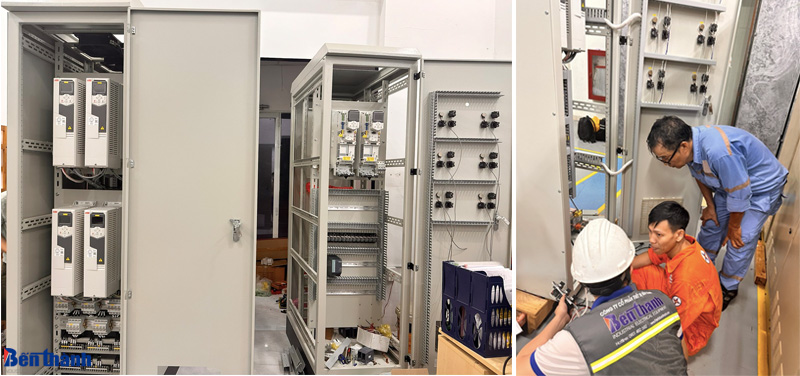

Cách bố trí linh kiện đảm bảo an toàn và hiệu suất

Checklist bố trí tủ điều khiển đúng tiêu chuẩn công nghiệp:

1. Bố trí theo chiều dòng điện đi: Từ nguồn → bảo vệ → điều khiển → tải
2. Khoảng cách giữa thiết bị tối thiểu 5mm để thoát nhiệt
3. Thiết bị sinh nhiệt như biến tần bố trí dưới quạt tản nhiệt
4. Dây điện đánh dấu rõ ràng, có số thứ tự hoặc màu phân biệt
5. Cửa tủ có gioăng chống nước nếu lắp đặt ngoài trời

Tiêu chí chọn tủ điều khiển máy bơm nước 3 pha cho công trình

Chọn tủ theo số lượng bơm và công suất từng bơm

Để đảm bảo hệ thống vận hành ổn định, việc lựa chọn tủ điều khiển cần dựa vào:

• Số lượng máy bơm: Tủ điều khiển 1 bơm, 2 bơm luân phiên, hoặc nhiều bơm chạy song song
• Công suất mỗi bơm: Đơn vị HP hoặc kW, ảnh hưởng trực tiếp đến thông số chọn Contactor, Rơ le nhiệt, MCCB
• Điện áp định mức: 380V – 50Hz là tiêu chuẩn cho hệ thống điện 3 pha tại Việt Nam
• Tổng dòng tải: Giúp xác định dây dẫn, aptomat, và tiết diện cáp phù hợp

Chọn tủ theo phương pháp khởi động phù hợp

So sánh các phương pháp khởi động máy bơm phổ biến:

Việc lựa chọn phương pháp khởi động ảnh hưởng đến thiết kế tủ và chi phí đầu tư. Các công trình lớn nên ưu tiên biến tần để giảm điện năng tiêu thụ 10–30% và bảo vệ động cơ tốt hơn.

Yêu cầu về môi trường lắp đặt và độ bền thiết bị

Check nhanh điều kiện lắp đặt tủ điều khiển máy bơm 3 pha phù hợp công trình:

• Nhiệt độ môi trường: 0–40°C, tránh ánh nắng trực tiếp
• Độ ẩm: Không vượt quá 90%, phải có gioăng chống ẩm nếu đặt ngoài trời
• Cấp bảo vệ vỏ tủ: IP54 hoặc cao hơn (IP65) nếu đặt ngoài công trình không có mái che
• Chất liệu vỏ: Nên dùng vỏ tôn sơn tĩnh điện dày ≥1.2mm hoặc Inox 304 nếu môi trường ăn mòn

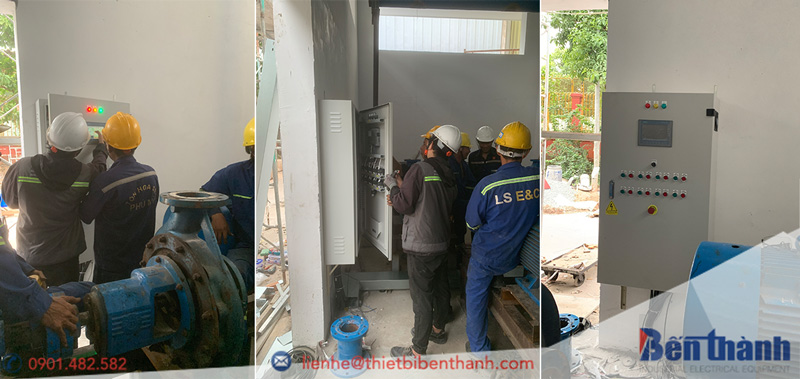

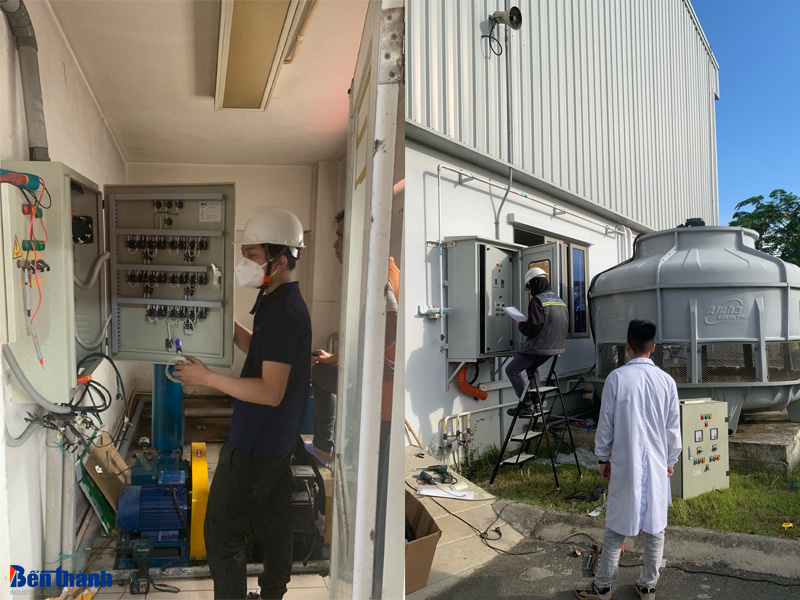

Cách lắp đặt tủ điều khiển máy bơm nước 3 pha tại công trình công nghiệp

Hướng dẫn đấu nối và kiểm tra mạch điều khiển an toàn

Checklist lắp đặt an toàn tủ điều khiển máy bơm nước 3 pha:

1. Ngắt toàn bộ nguồn điện trước khi thi công
2. Kiểm tra sơ đồ đấu nối đúng với bản vẽ kỹ thuật
3. Lắp dây trung tính và tiếp địa đúng chuẩn kỹ thuật
4. Đấu đúng thứ tự pha L1 L2 L3 theo tiêu chuẩn
5. Kiểm tra chiều quay động cơ sau khi đóng điện
6. Test chức năng bảo vệ quá dòng và mất pha bằng mô phỏng lỗi
7. Đảm bảo tủ không bị rò rỉ điện ra vỏ tôn

Cài đặt thông số khởi động dừng và bảo vệ thiết bị

Các thông số cần thiết lập ngay sau khi lắp đặt tủ:

• Thời gian khởi động và dừng bơm (nếu có biến tần): Thường cài 3–10 giây để tránh sốc áp
• Giá trị dòng điện cắt rơ le nhiệt: = 1.05 × dòng định mức động cơ
• Thời gian luân phiên bơm (nếu có): Có thể cài theo giờ, theo ngày hoặc theo số lần hoạt động
• Cảnh báo sự cố: Nên tích hợp còi báo hoặc đèn nhấp nháy ngoài vỏ tủ

Kiểm tra khả năng vận hành ổn định trước khi đưa vào sử dụng

Trước khi đưa hệ thống vào vận hành chính thức, cần kiểm tra:

• Đóng điện vận hành thử từ xa và bằng tay
• Theo dõi đồng hồ dòng điện, đo điện áp tại đầu ra
• Quan sát chiều quay bơm có đúng hướng thiết kế
• Ghi lại toàn bộ thông số cài đặt và vận hành ban đầu

Lựa chọn đúng tủ điều khiển không chỉ giúp đảm bảo hiệu quả vận hành hệ thống bơm mà còn tối ưu chi phí và độ bền thiết bị theo thời gian. Đối với các công trình công nghiệp quy mô lớn, việc đầu tư vào một tủ điều khiển đạt chuẩn, phù hợp công suất và điều kiện môi trường là bước đi chiến lược để giảm thiểu rủi ro kỹ thuật, nâng cao hiệu suất sản xuất và vận hành liên tục.
