Tủ điều khiển bơm là gì? Cấu tạo và nguyên lý hoạt động

Khái niệm tủ điều khiển bơm

Tủ điều khiển bơm là thiết bị gì?

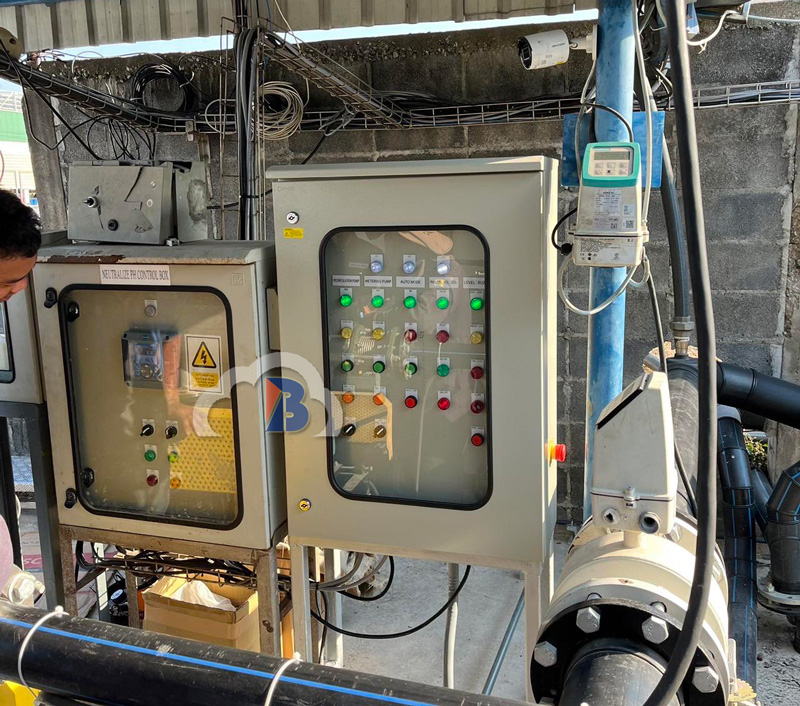

Tủ điều khiển bơm là thiết bị điện chuyên dụng dùng để tự động hóa quy trình điều khiển bơm nước, bơm cứu hỏa hoặc bơm công nghiệp. Thiết bị này đảm nhận vai trò khởi động, ngắt mạch, bảo vệ và kiểm soát hoạt động của máy bơm, đảm bảo vận hành ổn định theo áp suất, mực nước hoặc lưu lượng đã cài đặt.

Tủ thường bao gồm các thành phần như khởi động từ, relay bảo vệ, công tắc áp suất, rơ-le nhiệt, biến tần (nếu có), và hệ thống dây điều khiển. Tùy vào mục đích sử dụng, tủ có thể điều khiển một bơm hoặc nhiều bơm luân phiên, hoạt động theo chế độ tay – tự động – ưu tiên.

Vai trò của tủ điều khiển bơm trong thực tế

Trong các công trình dân dụng, công nghiệp, nông nghiệp hay phòng cháy chữa cháy, tủ điều khiển bơm nước giữ vai trò trung tâm điều hành toàn bộ hệ thống cấp nước. Không chỉ dừng ở việc “bật/tắt” máy bơm, thiết bị này còn:

• Giúp tự động hóa hoàn toàn quy trình bơm nước, tiết kiệm nhân công.
• Ngăn chặn cháy động cơ, quá tải, sụt áp, mất pha.
• Đảm bảo nước luôn đủ áp, duy trì áp lực ổn định cho hệ thống.
• Tự ngắt khi bể chứa đầy, hoặc không cho bơm chạy khi cạn nước, tránh cháy khô.

Các loại tủ điều khiển bơm giếng khoan, tủ điều khiển bơm tăng áp, hay tủ điều khiển bơm cứu hỏa đều là ứng dụng của nguyên lý này, nhưng được thiết kế phù hợp theo mục đích cụ thể.

Cấu tạo chi tiết của tủ điều khiển bơm

Thành phần chính trong tủ điều khiển bơm

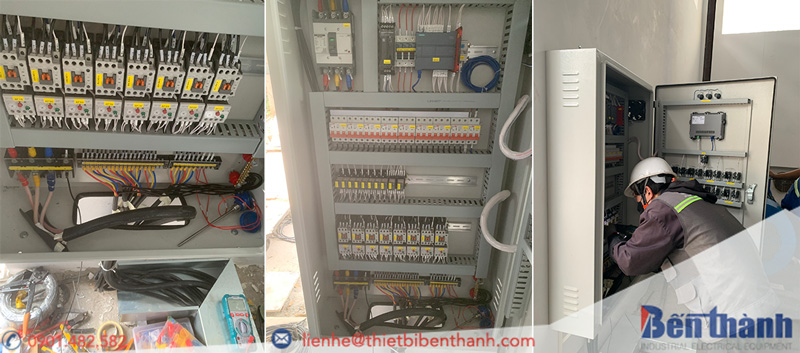

Một tủ điều khiển bơm thường được cấu tạo từ nhiều thiết bị điện công nghiệp, bố trí khoa học để đảm bảo an toàn, dễ thao tác và vận hành ổn định. Các thành phần cơ bản bao gồm:

1. Aptomat tổng (MCB hoặc MCCB): Bảo vệ quá dòng cho toàn bộ hệ thống.
2. Khởi động từ (Contactor): Điều khiển đóng ngắt nguồn điện cho bơm.
3. Relay nhiệt (Overload Relay): Ngắt mạch khi motor bơm bị quá tải.
4. Biến tần (nếu có): Điều khiển tốc độ bơm linh hoạt, giúp tiết kiệm điện năng.
5. Bộ điều khiển trung tâm (PLC hoặc rơ-le logic): Quản lý logic hoạt động theo cảm biến.
6. Đèn báo pha, báo lỗi: Giúp người vận hành nhận biết trạng thái hoạt động.
7. Thiết bị hiển thị và điều khiển: Công tắc gạt, nút nhấn, đồng hồ volt, ampe.
8. Cầu chì hoặc MCB phụ: Bảo vệ từng phần mạch riêng biệt.
9. Rơ-le trung gian, phao điện hoặc cảm biến áp suất: Tín hiệu điều khiển tự động bơm.

Một số tủ điều khiển bơm biến tần cao cấp còn có thêm màn hình HMI cảm ứng, giao tiếp Modbus/RS485, phục vụ giám sát từ xa hoặc kết nối hệ thống SCADA.

Chức năng từng bộ phận trong hệ thống tủ

Để đảm bảo tủ điều khiển bơm hoạt động ổn định và an toàn, mỗi thành phần trong tủ đều có vai trò cụ thể và không thể thay thế cho nhau:

• Aptomat tổng: Là hàng rào bảo vệ đầu tiên, giúp ngắt nguồn khi có sự cố điện.
• Khởi động từ: Đóng ngắt nguồn cấp đến motor bơm khi có tín hiệu điều khiển.
• Relay nhiệt: Ngăn cháy động cơ khi motor làm việc quá tải hoặc bị kẹt trục.
• Biến tần: Điều khiển tốc độ bơm theo tải thực tế, giảm tiêu thụ điện năng, tăng tuổi thọ bơm.
• Rơ-le trung gian: Nhận tín hiệu từ cảm biến hoặc phao điện để điều phối đóng/ngắt bơm.
• PLC hoặc rơ-le logic: Thực hiện các lệnh tự động theo kịch bản cài đặt trước, ví dụ: bơm luân phiên, bơm ưu tiên, bơm dự phòng.
• Thiết bị điều khiển mặt tủ: Cho phép vận hành bằng tay trong tình huống khẩn cấp hoặc mất tín hiệu tự động.
• Cảm biến áp suất – phao điện – cảm biến mức nước: Gửi tín hiệu đầu vào để tủ điều khiển bơm nước hoạt động tự động.

Khi phối hợp nhịp nhàng, toàn bộ hệ thống cho phép máy bơm hoạt động an toàn, tránh cháy nổ, khô bơm và tiết kiệm tối đa chi phí vận hành. Đây là lý do vì sao các hệ thống bơm nước giếng khoan, bơm cứu hỏa, hay bơm cấp nước tòa nhà đều ưu tiên tích hợp tủ điều khiển bơm chuyên dụng.

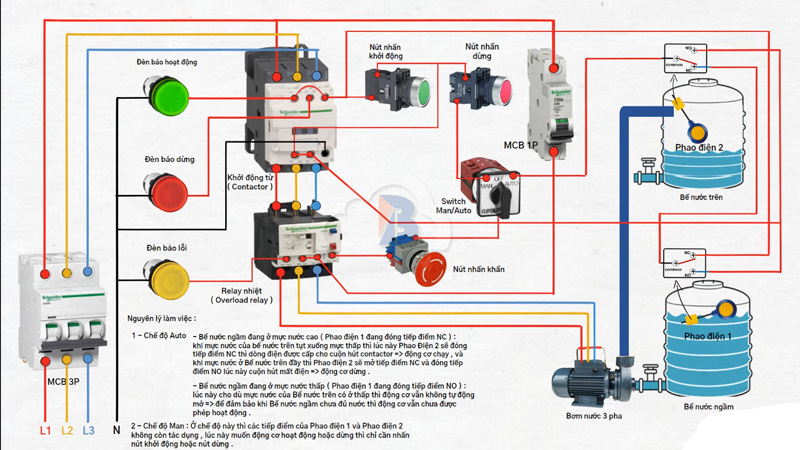

Nguyên lý hoạt động của tủ điều khiển bơm

Tủ điều khiển bơm hoạt động theo nguyên lý nhận tín hiệu từ cảm biến hoặc thiết bị đo áp lực, sau đó phân tích tín hiệu qua bộ điều khiển trung tâm (như PLC hoặc rơ-le logic) để ra lệnh khởi động hoặc dừng máy bơm thông qua khởi động từ.

Quá trình vận hành diễn ra theo trình tự:

1. Tín hiệu đầu vào từ cảm biến áp suất, phao điện hoặc mực nước được truyền về bộ điều khiển.
2. Bộ điều khiển xử lý tín hiệu và phát lệnh đến khởi động từ.
3. Máy bơm được kích hoạt hoặc dừng hoạt động tùy theo trạng thái hệ thống.
4. Nếu phát sinh sự cố như quá tải, cạn nước, mất pha… các thiết bị bảo vệ trong tủ sẽ tự động ngắt mạch để đảm bảo an toàn.

Nhờ nguyên lý này, tủ điều khiển bơm nước hoạt động hoàn toàn tự động, giúp tiết kiệm công sức vận hành, tăng tuổi thọ bơm và bảo vệ hệ thống khỏi sự cố điện.

Tại sao nên sử dụng biến tần trong hệ thống điều khiển bơm?

Trong các hệ thống bơm hiện đại, biến tần đóng vai trò then chốt trong việc điều khiển tốc độ quay của motor tùy theo lưu lượng và áp suất thực tế. Việc tích hợp biến tần giúp máy bơm khởi động mềm (soft start), tránh sốc điện, giảm hao mòn cơ học. Ngoài ra, khi hệ thống yêu cầu lưu lượng thấp, biến tần sẽ tự giảm tốc độ motor, tiết kiệm điện năng đáng kể. Đặc biệt, các tủ điều khiển bơm dùng biến tần còn có thể tích hợp điều khiển PID, nâng cao khả năng ổn định áp suất trong hệ thống cấp nước hoặc phòng cháy chữa cháy.

Phân loại tủ điều khiển bơm theo ứng dụng

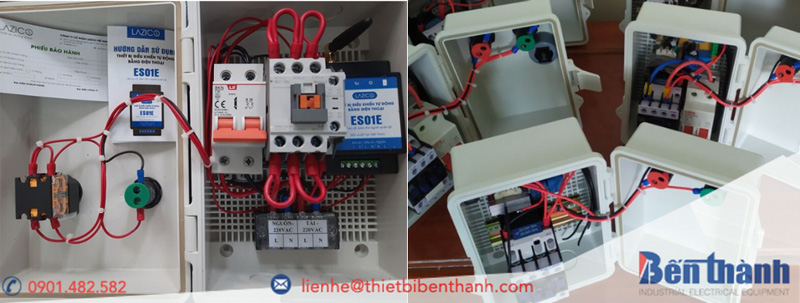

Tủ điều khiển bơm nước dân dụng

Tủ điều khiển bơm nước dân dụng là dòng tủ được thiết kế cho các hệ thống cấp nước quy mô nhỏ như nhà ở, biệt thự, chung cư mini hoặc nhà trọ. Loại tủ này thường có cấu hình đơn giản, chủ yếu hoạt động theo hai tín hiệu:

• Phao điện đặt trong bồn chứa hoặc bể ngầm.
• Công tắc áp suất (trong hệ tăng áp mini).

Tủ có thể điều khiển một máy bơm hoạt động theo chế độ tự động hoặc bằng tay, tích hợp sẵn các chức năng cơ bản như ngắt khi đầy nước, bảo vệ quá tải, mất pha, hoặc cạn nước.

Một số mẫu tủ điều khiển bơm nước gia đình còn được tích hợp thêm hẹn giờ bơm, đèn báo tình trạng, hoặc modul điều khiển từ xa qua điện thoại.

Tủ điều khiển bơm giếng khoan sâu

Tủ điều khiển bơm giếng khoan sâu là thiết bị không thể thiếu trong các hệ thống khai thác nước ngầm, đặc biệt tại nông thôn, trang trại, khu công nghiệp hoặc những nơi thiếu nước mặt.

Đặc điểm nổi bật:

• Tích hợp cảm biến mực nước giếng và phao điện trong bồn chứa.
• Điều khiển bơm chìm hoặc bơm ly tâm có công suất lớn, chạy sâu.
• Có chế độ ngắt bơm khi nước giếng xuống thấp, tránh cháy động cơ.
• Nhiều phiên bản sử dụng biến tần để khởi động mềm, tiết kiệm điện.

Tủ thường hỗ trợ lập trình bơm theo thời gian hoặc lưu lượng hút, đảm bảo tuổi thọ bơm và duy trì nguồn nước ổn định cho hệ thống tưới tiêu hoặc sản xuất.

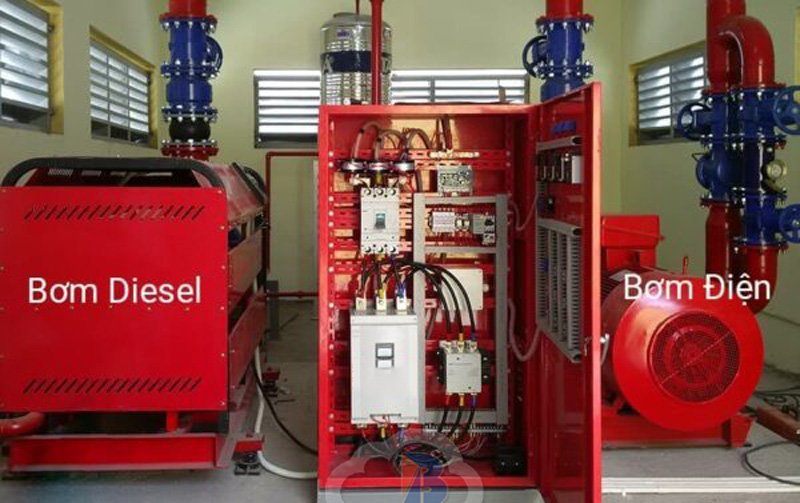

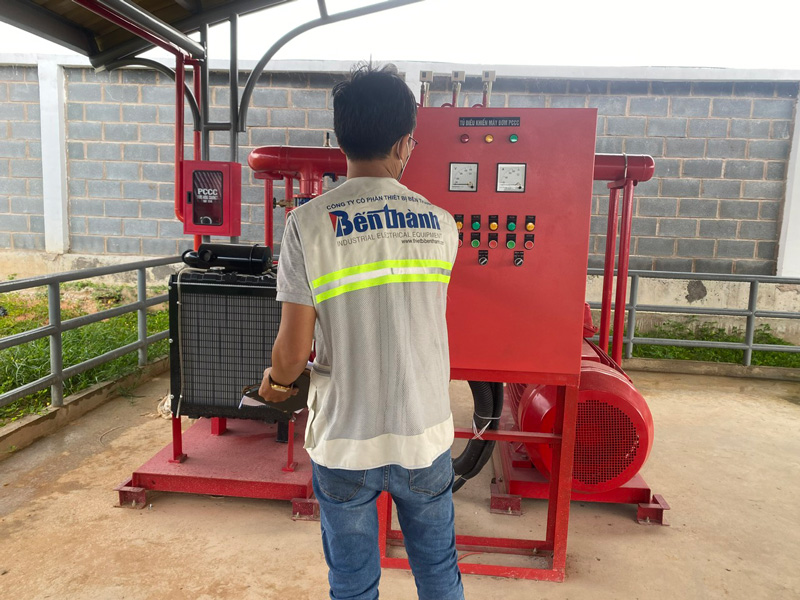

Tủ điều khiển bơm cứu hỏa ba chế độ

Tủ điều khiển bơm cứu hỏa ba chế độ là dòng tủ chuyên dụng, ứng dụng trong hệ thống phòng cháy chữa cháy cho nhà xưởng, cao ốc, kho hàng hoặc chung cư cao tầng.

Tủ này điều khiển 3 tổ bơm riêng biệt:

1. Bơm chính (Main pump): Hoạt động khi có áp suất giảm lớn.
2. Bơm bù áp (Jockey pump): Duy trì áp lực ổn định khi rò rỉ nhỏ.
3. Bơm dự phòng (Diesel pump hoặc bơm phụ): Tự động khởi động khi bơm chính mất điện hoặc lỗi.

Đặc điểm:

• Tích hợp cảm biến áp suất tuyến ống cứu hỏa.
• Hoạt động luân phiên hoặc ưu tiên theo cài đặt.
• Có chế độ test hệ thống định kỳ và cảnh báo lỗi hiển thị trên mặt tủ.
• Nhiều mẫu có thêm mạch kết nối hệ thống báo cháy trung tâm.

Tủ điều khiển bơm cứu hỏa 3 chế độ là yêu cầu bắt buộc trong các công trình lớn để đảm bảo tiêu chuẩn PCCC theo quy định.

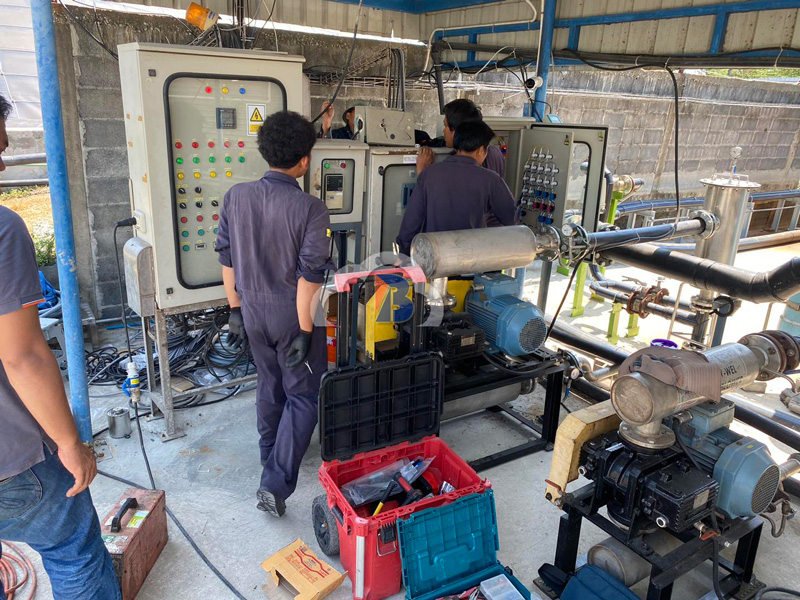

Yêu cầu kỹ thuật khi lắp đặt tủ điều khiển bơm

Để đảm bảo tủ điều khiển hoạt động ổn định và an toàn, việc lắp đặt cần tuân thủ một số yêu cầu kỹ thuật bắt buộc:

• Tủ phải được đặt nơi khô ráo, tránh tiếp xúc trực tiếp với nước, bụi hoặc ánh nắng gắt.
• Đảm bảo nối đất đúng chuẩn để phòng ngừa sự cố rò điện.
• Dây dẫn phải được đi trong ống luồn, phân biệt rõ nguồn vào – nguồn ra – tín hiệu điều khiển.
• Các thiết bị bên trong tủ cần được đấu nối chắc chắn, đúng sơ đồ và thử nghiệm trước khi vận hành chính thức.
  Việc không tuân thủ các tiêu chuẩn kỹ thuật này có thể dẫn đến cháy nổ, mất kiểm soát hệ thống bơm hoặc làm giảm tuổi thọ thiết bị điện.

Kinh nghiệm chọn tủ điều khiển bơm phù hợp nhu cầu thực tế

Khi lựa chọn tủ điều khiển bơm, người dùng cần căn cứ vào công suất máy bơm, số lượng bơm, đặc điểm nguồn nước (giếng sâu, bể ngầm, bồn cao...), yêu cầu tự động hóa và tiêu chuẩn an toàn của công trình. Đối với hệ thống lớn, nên ưu tiên tủ có biến tần, PLC và các cổng giao tiếp mở rộng để dễ tích hợp SCADA hoặc IoT. Ngược lại, với nhà dân hoặc hệ tưới nhỏ, một tủ cơ đơn giản nhưng có đủ tính năng bảo vệ quá tải – cạn nước là lựa chọn kinh tế và bền vững hơn. Luôn kiểm tra nguồn gốc linh kiện và lắp đặt bởi đơn vị chuyên nghiệp để đảm bảo vận hành ổn định lâu dài.

Hiểu rõ cấu tạo và nguyên lý hoạt động của tủ điều khiển bơm không chỉ giúp bạn lựa chọn thiết bị phù hợp mà còn đảm bảo an toàn, tiết kiệm điện năng và tăng tuổi thọ cho hệ thống bơm. Với mỗi ứng dụng cụ thể, việc chọn đúng loại tủ sẽ mang lại hiệu quả vận hành tối ưu và tránh được nhiều rủi ro không đáng có.
