Hệ thống điện công nghiệp thường bao gồm hàng trăm đến hàng nghìn mét dây dẫn điện chạy qua nhiều khu vực khác nhau trong nhà máy, xưởng sản xuất, tòa nhà kỹ thuật. Nếu không có một giải pháp quản lý dây dẫn hợp lý, hệ thống sẽ dễ xảy ra tình trạng rối dây, chập cháy, khó bảo trì và không thể mở rộng khi cần thiết.
Máng cáp ra đời như một giải pháp tổng thể để giải quyết tất cả các vấn đề trên. Không chỉ đóng vai trò dẫn cáp, máng cáp còn trực tiếp ảnh hưởng đến độ an toàn, tính ổn định, khả năng mở rộng và chi phí vận hành của hệ thống điện. Chính vì vậy, trong mọi công trình công nghiệp hiện đại, máng cáp luôn được xem là thành phần không thể thiếu trong thiết kế kỹ thuật ban đầu.
Máng cáp (cable tray) là kết cấu kim loại hoặc nhựa dạng máng hở dùng để đỡ, cố định và bảo vệ bó dây dẫn. Phần đáy và hai vách máng giúp:
Khi máng cáp được bố trí hợp lý, toàn bộ hệ thống dây dẫn trở nên rõ ràng, dễ kiểm soát và vận hành lâu dài.
Một trong những tác dụng quan trọng của máng cáp là tổ chức dây dẫn theo cách khoa học – có quy tắc:
Nhờ đó, luồng không khí trong máng thoáng hơn, giảm nhiệt tích tụ và tạo lối đi an toàn cho kỹ thuật viên trong các khu bảo trì điện phức tạp.
Một tác dụng của máng cáp ít được nhắc tới nhưng cực kỳ quan trọng là tạo “hành lang bảo trì” – khoảng hở kỹ thuật giữa máng và thiết bị sản xuất. Khoảng này giúp kỹ thuật viên tiếp cận dây dẫn trong vòng 60 giây khi cần rà soát điểm nóng, thay vì phải tháo tấm panel máy hoặc di dời thiết bị. Thực nghiệm tại nhà máy dệt may Bình Dương cho thấy thời gian xử lý sự cố giảm từ 45 phút xuống còn 12 phút/tuyến nhờ bố trí máng cáp chuẩn, hạn chế tối đa thời gian dừng chuyền.

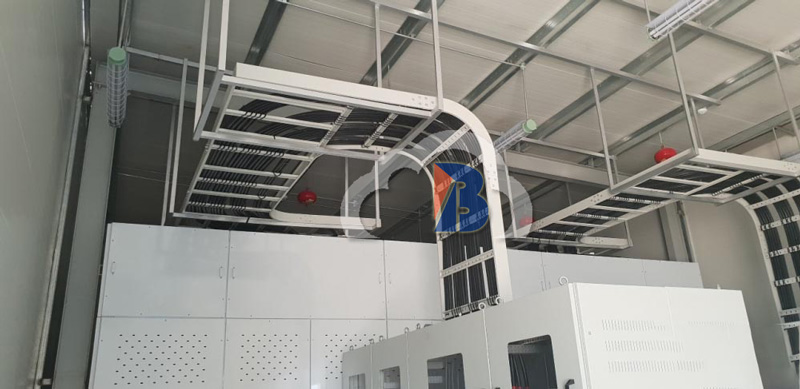

Trong hệ thống điện công nghiệp, máng cáp không chỉ có tác dụng đỡ dây mà còn đóng vai trò trục tổ chức toàn bộ dòng điện trong công trình.
Toàn bộ dây dẫn nguồn, điều khiển, tín hiệu từ các tủ điện trung tâm sẽ chạy theo hệ thống máng cáp đến từng khu vực chức năng: máy móc, thiết bị đo lường, bảng điều khiển.... Việc bố trí máng theo tuyến cố định, có mã đánh dấu rõ ràng, giúp:
Nếu không có máng cáp, hệ thống điện sẽ mất đi tính định tuyến rõ ràng, gây khó khăn lớn trong vận hành, bảo trì và nâng cấp dây dẫn sau này.
.jpg)

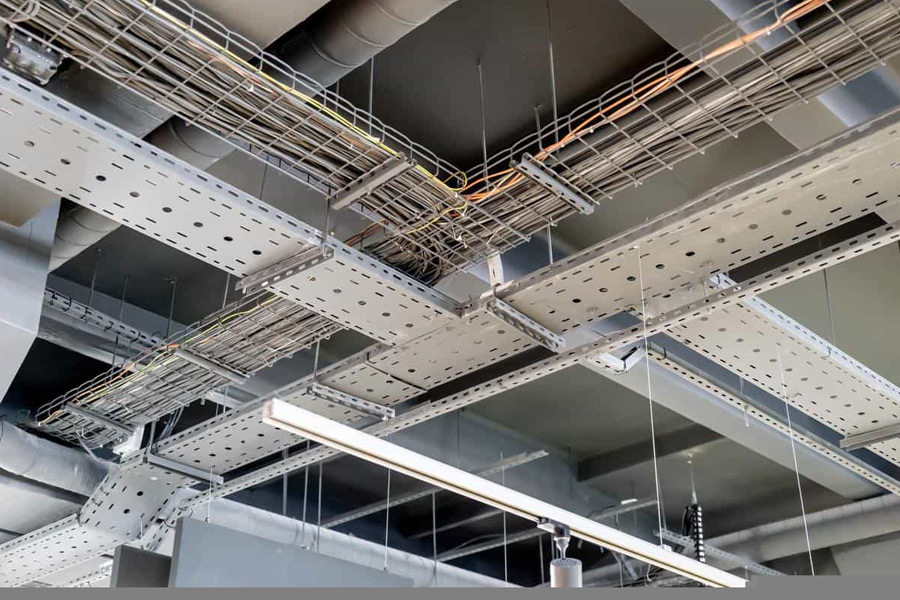

Khi dây nguồn chạy chung máng với dây data, vách ngăn kim loại đóng vai trò lá chắn Faraday, giảm EMI/RFI tới 40 dB. Đồng thời dòng cáp phân bố đều, nhiệt sinh ra tỏa thoáng nên giảm 5–7 °C so với ống thép kín, hạ nguy cơ quá nhiệt dẫn tới sụt áp hoặc cháy chập.
Khoảng hở trên đỉnh máng tăng đối lưu, làm mát dây đồng khi phụ tải cao; đáy đục lỗ thoát ngưng tụ ẩm, tránh oxy hóa lõi đồng. Ở khu vực lò hơi > 60 °C, lắp máng inox 304 kết hợp cách nhiệt aerogel giúp duy trì nhiệt độ vỏ cáp dưới 70 °C, bảo vệ lớp XLPE.
Ngoài các lợi ích vật lý, tác dụng của máng cáp còn thể hiện ở khía cạnh tuân thủ tiêu chuẩn. Nhiều dự án FDI yêu cầu hệ thống máng đạt chứng chỉ IEC 61537 và UL C22.2; nhờ đó, chủ đầu tư dễ dàng vượt qua các cuộc audit an toàn, tránh trì hoãn bàn giao. Việc đáp ứng tiêu chuẩn quốc tế ngay từ khâu thiết kế cũng nâng hạng của nhà thầu trong mắt đối tác, hỗ trợ mạnh mẽ cho hoạt động marketing và đấu thầu về sau.
Khoảng cách cố định dây trong máng ≤ 300 mm ngăn ma sát rung; nắp có lỗ thông áp giảm áp lực khói khi có sự cố quá nhiệt, nên cháy không lan dọc tuyến cáp. Tỷ lệ sự cố cháy do dây hỏng khi dùng máng cáp giảm 32 % so với lắp nổi.
Cáp cố định trong khay, thợ không dẫm lên dây, tránh tuột chân và cắt phải vỏ PVC. Sàn lắp máng treo cao, toàn bộ dây ra khỏi lối đi, giảm vướng víu xe nâng. Nhờ đó tần suất tai nạn lao động liên quan dây điện giảm rõ rệt, đáp ứng tiêu chuẩn an toàn ISO 45001.
Nhờ cấu kiện môđun, thời gian lắp đặt rút ngắn 25 % so với ống thép ren, giảm lỗi khoan đục tường.
Tiết kiệm 30 % nhân công, giảm chi phí lắp đặt.
Khi bổ sung máy móc, chỉ cần:
Không cắt ống, không hàn nối, ngưng sản xuất dưới 30 phút – yếu tố then chốt trong nhà máy 24/7.
Ở góc độ bền vững, tác dụng của máng cáp còn nằm ở khả năng tái chế gần như 100 % vật liệu sau khi hết vòng đời công trình. Máng thép mạ kẽm có thể tái luyện để tái sử dụng trong sản xuất thép dẹt, trong khi máng nhựa PVC-U được nghiền hồi lưu cho ngành ống dẫn nước.
.jpg)
|
Tiêu chí |
Máng cáp |
Ống luồn dây |
|---|---|---|
|
Bảo vệ dây điện |
Hở thoáng, tản nhiệt nhanh, chống quá tải |
Kín, nhiệt tích tụ, nguy cơ quá nhiệt |
|
Chống ăn mòn |
Thép mạ kẽm, sơn epoxy, chọn inox 304 cho môi trường muối |
Sơn bên ngoài dễ trầy xước, rỉ sét bên trong khó phát hiện |
|
Linh hoạt nâng cấp |
Mở nắp bổ sung dây trong vài phút |
Phải cắt ống, luồn lại toàn tuyến |
|
Thời gian thi công |
14 giờ / 100 m (1 thợ) |
20 giờ / 100 m (2 thợ) |
|
Chi phí vật tư |
Ít co nối, khớp đàn hồi, hao phí vật liệu thấp |
Nhiều phụ kiện ren, co chữ L T, hao tổn cao |
|
An toàn vận hành |
Ít mối nối, dễ soi tình trạng dây, giảm cháy nổ 32 % |
Nhiều mối ren, khó kiểm tra, tỷ lệ chập cao hơn |
|
Khả năng mở rộng |
Thêm tầng khay, lắp nhánh T bolt |
Hạn chế bán kính uốn, khó thêm nhánh |
|
Ngân sách dự án |
Chi phí đầu tư cao hơn 10 % nhưng hoàn vốn nhanh |
Chi phí đầu tư thấp ban đầu, vận hành bảo dưỡng cao |
Máng cáp vượt trội hơn ống luồn dây ở hầu hết các tiêu chí quan trọng như khả năng tản nhiệt, linh hoạt nâng cấp, an toàn vận hành và tối ưu chi phí dài hạn. Dù chi phí đầu tư ban đầu cao hơn, máng cáp mang lại hiệu quả thi công nhanh, dễ mở rộng và hoàn vốn nhanh, phù hợp với yêu cầu kỹ thuật hiện đại trong hệ thống điện công nghiệp.
Việc sử dụng máng cáp trong hệ thống điện công nghiệp mang lại nhiều lợi ích thiết thực, từ bảo vệ vật lý cho dây dẫn đến giảm chi phí bảo trì dài hạn. Với đặc tính mô đun linh hoạt và khả năng mở rộng, máng cáp ngày càng trở thành lựa chọn tiêu chuẩn trong các công trình nhà máy, khu công nghiệp và hạ tầng kỹ thuật hiện đại.
