Sơ đồ nguyên lý tủ điều khiển bơm chữa cháy chuẩn kỹ thuật

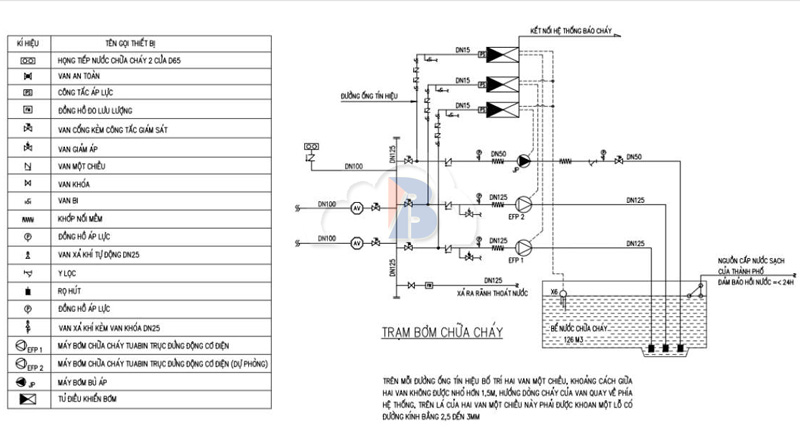

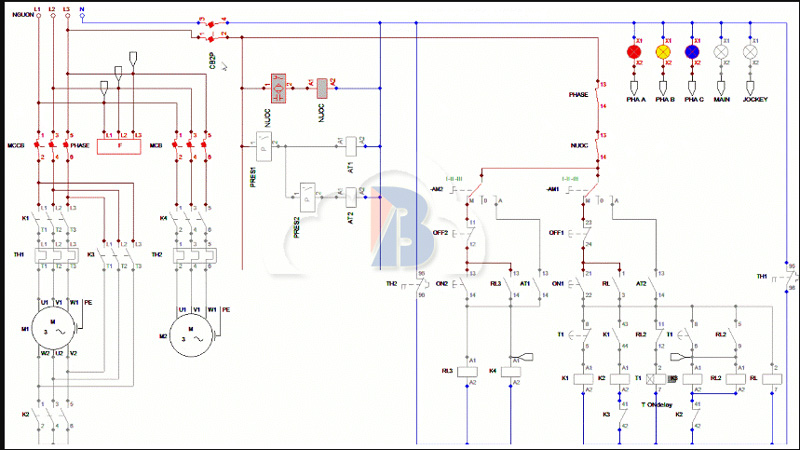

Sơ đồ nguyên lý tủ điều khiển bơm chữa cháy

Cách đọc và hiểu sơ đồ nguyên lý cơ bản

Sơ đồ nguyên lý tủ điều khiển bơm chữa cháy là bản vẽ mô tả logic vận hành của hệ thống điều khiển, thể hiện mối quan hệ giữa các thiết bị như rơle, khởi động từ, CB, cảm biến áp suất, đèn báo, và công tắc chế độ. Đây là tài liệu bắt buộc trong thiết kế và thi công hệ thống PCCC chuyên nghiệp.

Hướng dẫn đọc sơ đồ nguyên lý cơ bản:

1. Xác định nguồn cấp điện: Vị trí CB tổng, MCCB đầu vào.
2. Theo dõi tín hiệu khởi động: Từ công tắc, cảm biến hoặc relay áp suất.
3. Xác định mạch điều khiển: Bao gồm khởi động từ (contactor), relay trung gian, mạch bảo vệ (thermal, mất pha).
4. Tìm hiểu mạch bảo vệ và dừng khẩn cấp: Thường là các tiếp điểm thường đóng (NC) để ngắt toàn bộ hệ thống khi có lỗi.

Lưu ý: Người đọc nên nắm vững ký hiệu điện cơ bản như NO (normally open), NC (normally close), cuộn coil (A1, A2), để tránh hiểu nhầm logic mạch.

Phân tích sơ đồ mạch điều khiển tiêu chuẩn

Đặc điểm của sơ đồ mạch điều khiển tủ chữa cháy chuẩn kỹ thuật:

• Mạch tự động: Kích hoạt khi có tín hiệu từ công tắc áp suất hoặc cảm biến nước.
• Mạch khởi động bằng tay: Kích hoạt trực tiếp qua công tắc chuyển chế độ.
• Mạch bảo vệ: Bao gồm bảo vệ quá dòng, mất pha, ngắn mạch hoặc kẹt động cơ.
• Bơm dự phòng và luân phiên: Một số hệ thống thiết kế thêm bơm dự phòng chạy luân phiên hoặc thay thế khi bơm chính không hoạt động.

Ví dụ mạch điều khiển bơm chính hoạt động tự động:

• Khi cảm biến áp suất phát hiện tụt áp, tín hiệu gửi về relay.
• Relay kích hoạt cuộn hút contactor bơm chính.
• Bơm khởi động, hệ thống áp tăng lên, cảm biến ngắt tín hiệu.
• Relay mất điện, contactor nhả, bơm dừng.

Checklist kiểm tra sơ đồ tiêu chuẩn:

• Có mạch auto/manual riêng biệt
• Có thiết bị bảo vệ động cơ (OLR)
• Có đèn báo trạng thái (On/Off/Fault)
• Có đấu nối tín hiệu từ cảm biến áp suất

Liên kết giữa sơ đồ nguyên lý và thực tế đấu nối

Sơ đồ nguyên lý không thể hiện toàn bộ đường dây vật lý, mà tập trung vào logic điều khiển. Vì vậy, để triển khai đấu nối thực tế cần kết hợp thêm sơ đồ đấu nối (wiring diagram).

Khác biệt giữa sơ đồ nguyên lý và sơ đồ đấu nối:

Lưu ý khi triển khai thực tế:

• Kiểm tra từng terminal trên thiết bị theo sơ đồ kết nối.
• Đảm bảo không đảo thứ tự pha hoặc tín hiệu.
• Áp dụng đúng màu dây theo chuẩn an toàn điện.

Ứng dụng thực tế của sơ đồ nguyên lý điều khiển

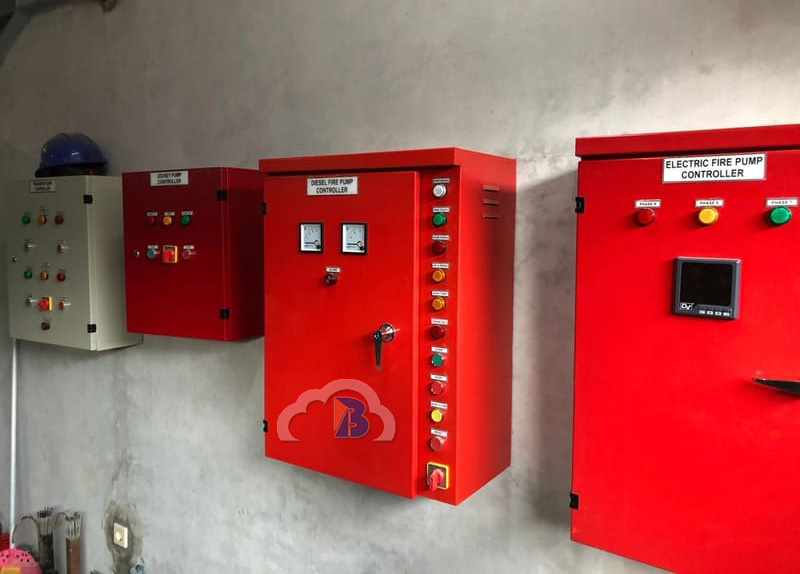

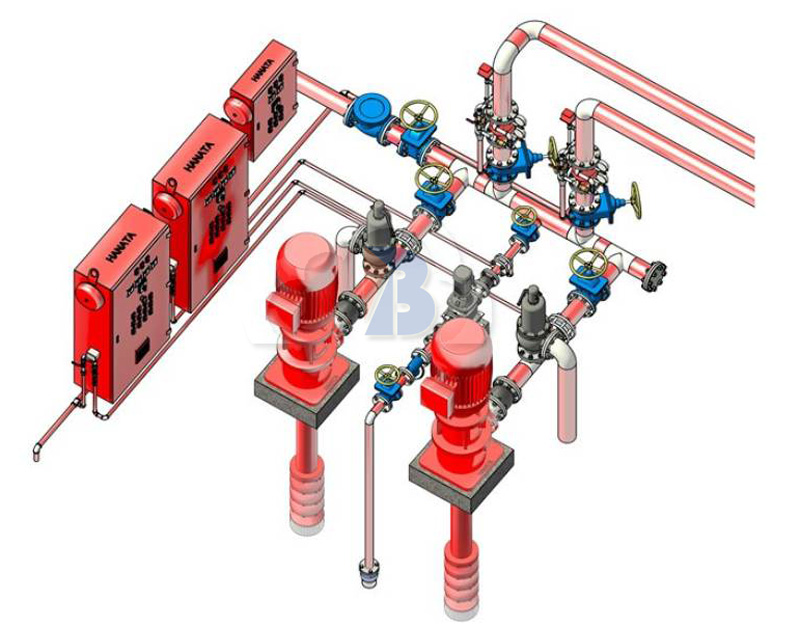

Triển khai điều khiển bơm chính và dự phòng

Trong thực tế, sơ đồ nguyên lý giúp triển khai chính xác điều khiển bơm chính và bơm dự phòng.

Có hai dạng phổ biến:

1. Chạy bơm chính trước, bơm dự phòng sau: Khi bơm chính không đáp ứng áp lực hoặc bị lỗi.
2. Chạy luân phiên: Thay đổi thứ tự bơm chính – bơm phụ theo chu kỳ nhằm cân bằng tuổi thọ động cơ.

Nguyên tắc mạch điều khiển cho bơm dự phòng:

• Mạch điều khiển cần thêm công tắc áp suất phụ hoặc thời gian trễ.
• Relay logic hoặc PLC được dùng để điều kiện hóa tín hiệu ưu tiên.

Kiểm soát áp lực và bảo vệ an toàn hệ thống

Tủ điều khiển bơm chữa cháy hoạt động hiệu quả khi kiểm soát được áp suất trong hệ thống và ngăn chặn các lỗi nguy hiểm.

Các cơ chế kiểm soát áp lực phổ biến:

• Cảm biến áp suất tuyến tính hoặc công tắc áp suất kiểu on/off.
• Mạch relay ngắt khi áp vượt ngưỡng cho phép.
• Đèn báo và còi cảnh báo quá áp.

Cơ chế bảo vệ thường tích hợp:

• Bảo vệ quá dòng bằng OLR (overload relay)
• Bảo vệ mất pha hoặc đảo pha
• Ngắt hệ thống khi có lỗi mạch điều khiển

Sai lầm thường gặp:

• Không kiểm tra tín hiệu từ cảm biến áp lực trước khi cấp nguồn.
• Lắp sai cực relay dẫn đến bơm không ngắt khi áp đủ.

Ứng dụng sơ đồ trong kiểm tra và bảo trì

Sơ đồ nguyên lý là công cụ quan trọng giúp kỹ thuật viên kiểm tra và bảo trì hệ thống.

Cách sử dụng sơ đồ trong thực tế bảo trì:

• Định vị nhanh thiết bị lỗi: Theo thứ tự từ CB → relay → contactor.
• Kiểm tra đúng logic hoạt động: Đối chiếu sơ đồ và trạng thái thực tế.
• Tái tạo lỗi trong điều kiện giả lập: Nhằm mô phỏng sự cố và đo lường.

Quy trình kiểm tra tủ điều khiển định kỳ:

1. Ngắt điện, mở tủ, kiểm tra tiếp điểm oxi hóa.
2. Dò dây theo sơ đồ để xác minh đúng kết nối.
3. Bật từng chế độ (Auto/Manual) và theo dõi hoạt động.
4. So sánh phản hồi thực tế với trình tự sơ đồ đã thiết kế.

Lỗi thường gặp trong sơ đồ điều khiển bơm chữa cháy

Sơ đồ sai trình tự kích hoạt bơm

Một trong những lỗi phổ biến nhất khi thiết kế sơ đồ nguyên lý điều khiển bơm chữa cháy là sai trình tự kích hoạt bơm.

Dấu hiệu:

• Bơm không khởi động khi áp suất tụt.
• Cả bơm chính và bơm dự phòng cùng khởi động.
• Hệ thống không dừng khi áp suất đủ.

Nguyên nhân chính:

• Thiết lập sai trạng thái tiếp điểm relay.
• Không có mạch trễ hoặc mạch khóa chéo giữa các bơm.
• Bỏ qua điều kiện ưu tiên trong logic kích hoạt.

Giải pháp: Bổ sung relay phụ để điều kiện hóa tín hiệu. Chèn thời gian trễ khởi động giữa các bơm nhằm đảm bảo thứ tự logic đúng chuẩn.

Thiếu bảo vệ khi mất pha hoặc quá dòng

Sơ đồ điều khiển thiếu các phần tử bảo vệ là lỗi nghiêm trọng, có thể dẫn đến cháy động cơ bơm hoặc hư hỏng toàn bộ tủ điện.

Các loại bảo vệ cần thiết:

• Mất pha: Phải có relay giám sát pha hoặc contactor 3P có cảm biến pha.
• Quá dòng: Sử dụng thiết bị OLR (Overload Relay) hoặc MCB có dòng phù hợp.
• Ngắn mạch: Phải có CB tổng và CB nhánh để cách ly kịp thời.

Biểu hiện thực tế:

• Khi mất 1 pha, bơm vẫn quay nhưng kêu to, dòng tăng đột ngột.
• Tủ điện không ngắt khi quá tải, dây điện nóng chảy, chập cháy.

Sai lầm thường gặp:

• Cho rằng chỉ cần CB tổng là đủ.
• Không kiểm tra tính năng bảo vệ của thiết bị đã chọn.

Cách xử lý: Thêm sơ đồ phụ bảo vệ mất pha và quá dòng vào mạch điều khiển. Đảm bảo sơ đồ thể hiện rõ các phần tử bảo vệ và liên kết logic với mạch chính.

Giải pháp hiệu chỉnh và cập nhật sơ đồ

Việc hiệu chỉnh sơ đồ điều khiển cần thực hiện sau khi phát hiện lỗi trong quá trình vận hành hoặc kiểm định PCCC.

Quy trình hiệu chỉnh sơ đồ điều khiển:

1. Ghi nhận lỗi cụ thể trong quá trình kiểm tra thực tế.
2. So sánh sơ đồ thiết kế và sơ đồ lắp đặt thực tế.
3. Đề xuất chỉnh sửa sơ đồ: Thêm relay, mạch trễ, tín hiệu đèn cảnh báo...
4. Cập nhật bản vẽ và in lại sơ đồ gắn trong tủ để kỹ thuật viên sử dụng.

Checklist khi cập nhật sơ đồ:

• Đã thêm đầy đủ các thiết bị bảo vệ
• Có chỉ dẫn rõ ràng về thứ tự ưu tiên bơm
• Sơ đồ phù hợp với thực tế lắp đặt hiện tại
• Đảm bảo tuân thủ tiêu chuẩn kỹ thuật mới nhất

Tiêu chuẩn thiết kế sơ đồ tủ điều khiển bơm chữa cháy

Các nguyên tắc thiết kế sơ đồ theo TCVN

Thiết kế sơ đồ nguyên lý điều khiển bơm chữa cháy phải tuân thủ tiêu chuẩn TCVN và các quy định liên quan đến an toàn điện.

Một số nguyên tắc quan trọng theo TCVN 7336:

• Sơ đồ phải thể hiện rõ tính năng tự động và bằng tay.
• Phải có thiết bị bảo vệ chống quá tải, mất pha, ngắn mạch.
• Hệ thống phải có khả năng vận hành liên tục kể cả khi mất điều khiển từ xa.
• Tủ điều khiển phải cho phép khởi động từ nhiều vị trí: tại tủ, tại phòng điều khiển, hoặc từ cảm biến.

Yêu cầu rõ ràng về sơ đồ trong thi công thực tế

Sơ đồ thiết kế không chỉ phục vụ thi công mà còn là tài liệu pháp lý và kỹ thuật cho nghiệm thu hệ thống PCCC.

Yêu cầu khi triển khai sơ đồ trong thi công:

• Phải có sơ đồ nguyên lý (logic) và sơ đồ đấu nối (wiring) riêng biệt.
• Tất cả thiết bị đều phải được đánh số thứ tự trùng khớp giữa sơ đồ và tủ.
• Sơ đồ in rõ ràng, kèm theo ghi chú chú thích thiết bị.

Định dạng sơ đồ phù hợp cho bảo trì và kiểm tra

Sơ đồ điện tủ điều khiển nên được chuẩn hóa định dạng để hỗ trợ bảo trì lâu dài.

Định dạng sơ đồ nên tuân thủ:

• Vẽ theo chiều dọc, hướng dòng điện từ trên xuống dưới.
• Dùng phần mềm chuyên dụng như AutoCAD Electrical, EPLAN để xuất bản vẽ chuyên nghiệp.
• Mỗi trang chỉ thể hiện một nhóm chức năng: mạch điều khiển, mạch lực, mạch bảo vệ…

Thông tin cần có trên sơ đồ:

• Tên thiết bị, chức năng, số hiệu (ví dụ: K1, QF1, M1…)
• Tên kỹ sư thiết kế, ngày cập nhật cuối cùng
• Ký hiệu theo chuẩn IEC hoặc ANSI (không dùng ký hiệu tự chế)

Lợi ích khi sơ đồ rõ ràng và chuẩn hóa:

• Tiết kiệm thời gian tìm lỗi
• Giảm rủi ro khi thay thế linh kiện
• Hạn chế sai sót khi bảo trì định kỳ

Việc hiểu đúng và triển khai chính xác sơ đồ nguyên lý tủ điều khiển không chỉ giúp hệ thống bơm chữa cháy hoạt động ổn định mà còn giảm thiểu tối đa rủi ro cháy nổ. Đây là nền tảng kỹ thuật quan trọng cần tuân thủ nghiêm ngặt trong mọi công trình có yêu cầu PCCC. Khi được thiết kế chuẩn hóa và kiểm định đúng quy trình, hệ thống điều khiển sẽ luôn đảm bảo an toàn và sẵn sàng hoạt động trong mọi tình huống khẩn cấp.
