Máng điện công nghiệp là gì? Phân loại, ứng dụng, tiêu chuẩn kỹ thuật

Máng điện là gì?

Không ít người khi lần đầu tiếp xúc với hệ thống điện công nghiệp sẽ đặt ra câu hỏi: "Máng điện là gì và tại sao lại quan trọng đến vậy trong lắp đặt kỹ thuật?" Thực tế, máng điện không chỉ đơn thuần là một phụ kiện phụ trợ, mà là cấu phần quan trọng trong việc đảm bảo tính an toàn, hiệu quả và bền vững cho toàn bộ hệ thống phân phối điện. Vậy cụ thể, máng điện là gì?

Định nghĩa theo chuyên ngành kỹ thuật

Máng điện là hệ thống ống dẫn hoặc cấu trúc dạng hộp có nắp đậy, dùng để chứa, bảo vệ và dẫn luồng dây điện từ một điểm đến nhiều điểm trong mạng lưới cấp điện công nghiệp hoặc dân dụng. Trong tiếng Anh, máng điện thường được gọi là cable tray hoặc electrical trunking, tùy theo loại hình và thiết kế.

Theo TCVN 7997:2009 (tương đương IEC 61537), máng điện thuộc nhóm thiết bị cơ khí hỗ trợ việc quản lý cáp điện trong nhà máy, công trình xây dựng. Nó đảm nhiệm cả vai trò vật lý (chống va đập, bảo vệ cơ học) lẫn điều kiện môi trường (giảm ảnh hưởng nhiệt, ẩm, bụi…).

Phân biệt nghĩa rộng và nghĩa hẹp

• Trong nghĩa hẹp, máng điện đề cập đến vật dụng chuyên dùng để đi dây điện, thường làm bằng kim loại (thép sơn tĩnh điện, inox) hoặc nhựa PVC, lắp nổi hoặc âm tường.
• Trong nghĩa rộng, máng điện có thể được hiểu bao gồm cả hệ thống máng cáp, ống gen, ống ruột gà, nẹp kỹ thuật, tức là toàn bộ cấu trúc dùng để tổ chức và bảo vệ đường dây điện trong công trình.

Thành phần và cấu tạo máng điện

Để hiểu rõ về hoạt động và tiêu chuẩn kỹ thuật của máng điện, cần phân tích từng thành phần cấu tạo chính của nó. Tùy vào loại máng điện cụ thể (máng kín, máng lưới, máng chữ U…), nhưng nhìn chung hệ thống máng điện tiêu chuẩn sẽ bao gồm các phần sau:

Vật liệu cấu thành

Vật liệu ảnh hưởng trực tiếp đến khả năng chịu tải, cách điện và tuổi thọ máng:

• Thép mạ kẽm/nhúng nóng: dùng trong nhà xưởng, chống gỉ, giá thành hợp lý.
• Inox 304/316: chịu ăn mòn tốt, dùng trong nhà máy thực phẩm, hóa chất.
• Nhôm định hình: nhẹ, thẩm mỹ, ít dùng cho tải trọng nặng.
• Nhựa PVC: chống cháy, dễ thi công, phù hợp văn phòng.

Cấu tạo cơ bản của máng

• Thân máng (Body): nơi chứa dây cáp, thường có gờ chống trượt.
• Nắp đậy (Cover): giúp bảo vệ khỏi bụi, hơi nước, va đập.
• Thanh đỡ, tai treo, phụ kiện kết nối: đảm bảo lắp đặt chắc chắn và dễ tùy biến hướng đi dây.

Hệ thống thông gió hoặc thoát nước (nếu có)

Một số loại máng thiết kế dạng đục lỗ (perforated tray) để hỗ trợ tản nhiệt, chống đọng nước trong môi trường độ ẩm cao.

Tiêu chuẩn kỹ thuật của máng cáp điện

Việc lựa chọn và lắp đặt máng cáp điện không chỉ đòi hỏi tính thẩm mỹ và tiện dụng mà còn cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn điện và độ bền hệ thống. Dưới đây là tổng hợp các tiêu chuẩn kỹ thuật quan trọng nhất của máng cáp điện về vật liệu, kích thước, tải trọng, cũng như quy định thi công theo chuẩn quốc tế và Việt Nam.

1. Tiêu chuẩn vật liệu chế tạo máng điện

2. Tiêu chuẩn kích thước và thiết kế

3. Tiêu chuẩn kỹ thuật về khả năng chịu tải

4. Tiêu chuẩn kỹ thuật về an toàn điện

5. Các tiêu chuẩn áp dụng quốc tế và Việt Nam

6. Yêu cầu thi công lắp đặt

• Khoảng cách giá đỡ: 1.5 – 2m
• Máng phải được gắn chắc chắn, không võng quá giới hạn
• Hệ thống máng cáp nên có nắp đậy nếu lắp ở nơi nhiều bụi hoặc công trình ngoài trời
• Không được kéo cáp quá đầy (mức lấp đầy khuyến nghị: 40–60%)

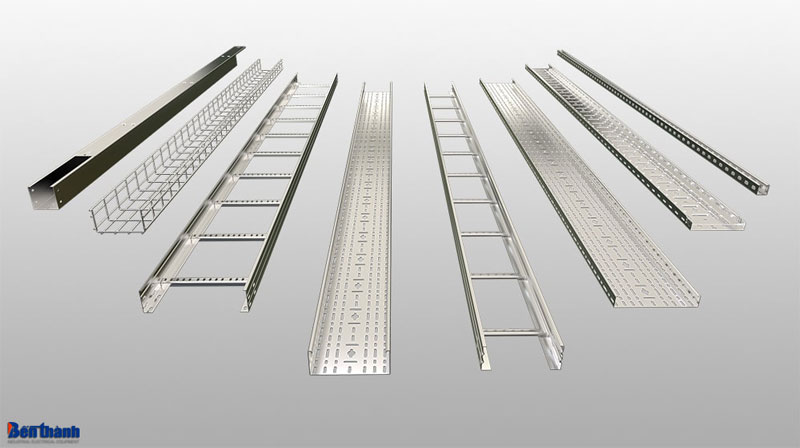

Các loại máng điện phổ biến

Không phải mọi công trình đều sử dụng một loại máng điện giống nhau. Dưới đây là những phân loại chính của máng điện trong thực tế kỹ thuật:

Máng cáp dạng kín (Trunking)

• Có dạng hình hộp chữ nhật, nắp đậy khít
• Bảo vệ dây tuyệt đối khỏi bụi, côn trùng
• Dùng nhiều trong văn phòng, trung tâm dữ liệu

Máng cáp dạng lưới (Wire Mesh Tray)

• Kết cấu lưới thép hở, nhẹ, thoáng khí
• Phù hợp cho hệ thống điện tạm, dễ bảo trì

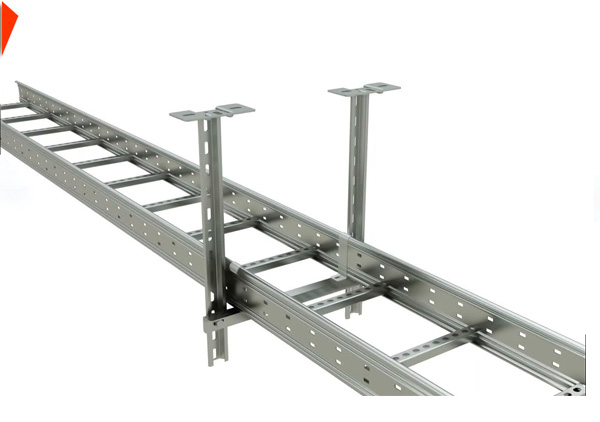

Máng cáp dạng máng hở (Cable Ladder)

• Giống thang có thanh ngang, chịu tải nặng
• Lý tưởng cho nhà xưởng lớn, chạy dọc trần

Máng điện dạng U hoặc C

• Đơn giản, không có nắp
• Dùng cho đoạn ngắn, dễ kiểm tra nhanh

So sánh máng điện và máng cáp

Trong thực tế, nhiều người dễ nhầm lẫn giữa máng điện và máng cáp, do chức năng và hình thức khá tương đồng. Tuy nhiên, hai khái niệm này có sự khác biệt rõ ràng:

Từ bảng so sánh trên có thể thấy: máng cáp là một biến thể kỹ thuật hóa và chuyên dụng hơn của máng điện, dùng cho các hệ thống có tải điện cao, yêu cầu an toàn khắt khe.

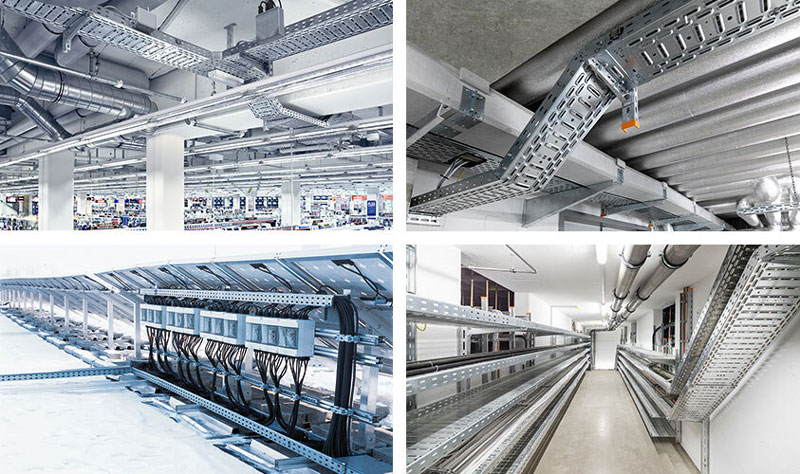

Vai trò và ứng dụng thực tế của máng điện

Theo thống kê từ Tập đoàn Schneider Electric, có đến 70% hệ thống sự cố cháy chập trong nhà máy bắt nguồn từ việc quản lý dây dẫn kém hiệu quả. Đây là lý do khiến máng điện ngày càng trở thành một bộ phận thiết yếu trong bất kỳ hệ thống điện nào – từ văn phòng nhỏ đến các khu công nghiệp trọng điểm. Không chỉ giúp sắp xếp dây dẫn gọn gàng, máng điện còn mang lại nhiều giá trị vượt trội.

Trong công nghiệp và sản xuất

• Quản lý đường dây điện quy mô lớn: Nhà máy sản xuất thường có hàng nghìn mét dây cáp chạy dọc các khu vực máy móc, khu điều khiển và khu kỹ thuật. Máng điện giúp gom dây gọn, định tuyến rõ ràng, thuận tiện cho bảo trì và nâng cấp.
• Tối ưu an toàn và phòng cháy chữa cháy: Với tiêu chuẩn như IEC 61537, máng điện kim loại còn có khả năng tản nhiệt, ngăn chập chéo giữa các loại dây tải điện, giảm nguy cơ cháy nổ.
• Thích nghi môi trường khắc nghiệt: Các loại máng inox, máng nhôm có khả năng chống ăn mòn cao, phù hợp với ngành thực phẩm, hóa chất, đóng tàu, kho lạnh…

Trong dân dụng và tòa nhà thương mại

• Thẩm mỹ và tiện ích: Trong các công trình văn phòng, trường học, bệnh viện, máng điện thường được lắp âm tường hoặc treo trần giúp giấu dây, giữ tính thẩm mỹ.
• Dễ kiểm tra – nâng cấp hệ thống điện: Nhờ thiết kế mở – đóng linh hoạt, kỹ sư có thể dễ dàng kiểm tra lỗi, thêm dây mạng, dây camera hay dây điều khiển sau này.
• Tiết kiệm chi phí dài hạn: So với việc đục tường đi ống điện từng đợt, máng điện giúp giảm chi phí thi công, bảo trì, mở rộng về sau.

​

Hiểu rõ máng điện là gì, cách phân loại và vai trò thực tế giúp chúng ta đưa ra quyết định đúng đắn trong thiết kế và thi công hệ thống điện. Từ văn phòng đến nhà xưởng, máng điện góp phần tạo nên một môi trường làm việc an toàn, hiệu quả và dễ kiểm soát. Trong tương lai, với tiêu chuẩn kỹ thuật ngày càng khắt khe, việc hiểu đúng và dùng đúng máng điện sẽ là yếu tố sống còn trong mọi công trình kỹ thuật.
