Kích thước tủ điện âm tường cho công trình dân dụng

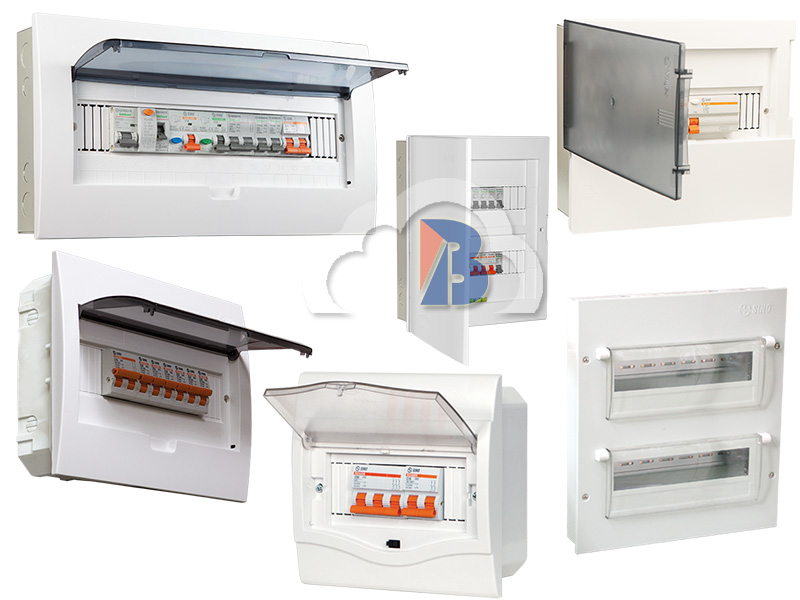

Các kích cỡ tủ điện âm tường dân dụng phổ biến

Việc lựa chọn đúng kích thước tủ điện âm tường là bước quan trọng trong thi công điện cho nhà ở dân dụng. Tủ cần đủ không gian để chứa thiết bị điện như CB tổng, CB nhánh, bộ chống sét và các phụ kiện đi kèm, đồng thời đảm bảo gọn gàng, thẩm mỹ khi âm vào tường. Dưới đây là ba nhóm kích thước phổ biến hiện nay.

Kích thước tủ điện âm tường loại nhỏ dùng cho nhà cấp 4, căn hộ mini

Tủ loại nhỏ thường dùng trong các công trình có hệ thống điện đơn giản, không yêu cầu lắp nhiều CB hoặc phụ kiện mở rộng.

• Kích thước phổ biến: 200mm x 300mm x 120mm đến 250mm x 350mm x 140mm
• Số module: từ 4 đến 8 module
• Phù hợp: căn hộ nhỏ dưới 50m², nhà trọ, nhà cấp 4 không lắp nhiều thiết bị điện công suất lớn
• Ưu điểm: nhỏ gọn, dễ thi công, giá thành thấp

Tủ loại này được lắp tại các vị trí gần cửa ra vào hoặc tủ kỹ thuật tổng, thuận tiện trong việc bảo trì hệ thống điện cơ bản.

Kích thước tủ điện âm tường cỡ trung dùng cho nhà phố, biệt thự

Loại tủ cỡ trung phù hợp với công trình có diện tích trung bình đến lớn, hệ thống điện chia nhiều nhánh.

• Kích thước phổ biến: 400mm x 600mm x 180mm đến 500mm x 700mm x 200mm
• Số module: từ 12 đến 24 module
• Phù hợp: nhà phố 2–3 tầng, biệt thự, căn hộ trên 80m² có nhiều nhánh điện như điều hòa, máy nước nóng, hệ thống chiếu sáng riêng
• Ưu điểm: có không gian dự phòng cho thiết bị mở rộng, dễ bảo trì

Đây là loại tủ được sử dụng phổ biến nhất trong thi công dân dụng hiện nay vì đáp ứng được nhu cầu thực tế mà không quá cồng kềnh.

Kích cỡ tủ điện âm tường có thể tùy chỉnh theo yêu cầu

Trong nhiều trường hợp, chủ đầu tư hoặc kỹ sư điện cần đặt tủ theo kích thước riêng để phù hợp với kiến trúc hoặc nhu cầu sử dụng đặc biệt.

• Kích thước tùy chỉnh: có thể lên đến 800mm x 1000mm x 250mm hoặc lớn hơn
• Ứng dụng: biệt thự lớn, nhà thông minh, hệ thống điện tích hợp nhiều tầng hoặc có UPS, chống sét lan truyền, inverter năng lượng mặt trời
• Cách đặt hàng: cần bản vẽ kỹ thuật và thông số module rõ ràng
• Lưu ý: cần tính toán kỹ tải trọng gắn trên tường và phương án gia cố trước khi chôn âm

Việc đặt tủ theo yêu cầu nên được thực hiện bởi đơn vị sản xuất uy tín và có bản vẽ thi công đồng bộ với thiết kế hệ thống điện tổng thể.

Hướng dẫn đọc đúng thông số kỹ thuật tủ điện âm tường

Khi chọn mua hoặc thi công tủ điện âm tường, việc hiểu đúng thông số kỹ thuật sẽ giúp tránh lắp nhầm kích cỡ, gây khó khăn trong thi công hoặc không đủ không gian lắp thiết bị.

Ký hiệu chiều cao, chiều rộng, chiều sâu trên vỏ tủ

Trên mỗi tủ điện, nhà sản xuất đều ghi rõ kích thước ba chiều. Ví dụ: 400x600x180 mm.

• Chiều cao (H): là chiều dọc từ trên xuống dưới của tủ, tính từ mặt trên đến đáy
• Chiều rộng (W): là chiều ngang của tủ, tính từ mép trái sang phải
• Chiều sâu (D): là độ sâu của tủ từ mặt cửa trước đến phần lưng gắn âm vào tường

Các thông số này ảnh hưởng trực tiếp đến việc khoét tường, chừa lỗ chờ và thi công cố định tủ nên cần đặc biệt chú ý khi thiết kế điện.

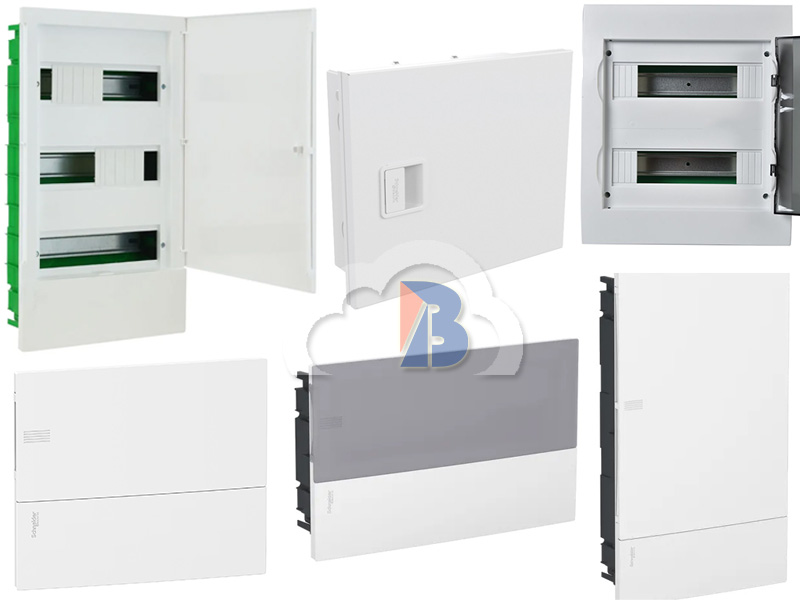

Cách xác định số module thiết bị lắp được

Một trong những thông số quan trọng khác là số module – tức số lượng thiết bị tiêu chuẩn có thể lắp vào tủ.

• Module tiêu chuẩn: mỗi CB đơn thường chiếm 1 module (khoảng 18mm chiều ngang)

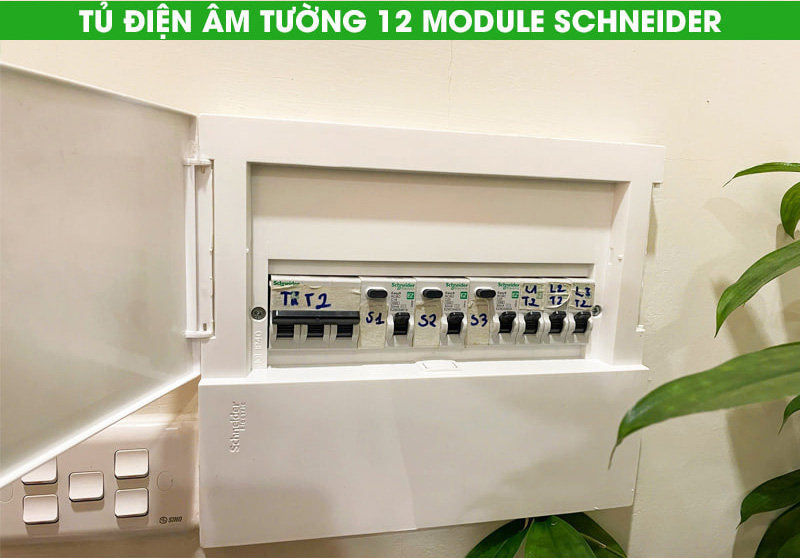

• Tủ có 12 module: lắp được tối đa 12 thiết bị đơn hoặc tổ hợp các thiết bị tương đương

• Khi lắp CB đôi, CB 3 pha, đồng hồ điện hoặc bộ chống sét, cần quy đổi tương ứng ra số module chiếm chỗ

Ví dụ, nếu một bộ điều khiển chiếm 6 module và bạn dùng thêm 6 CB đơn, tổng số module là 12 – tương ứng một tủ 12 module. Nếu dư thiết bị, phải chọn tủ lớn hơn để tránh chật chội, gây nóng hoặc cháy nổ.

Những yếu tố cần tính đến khi chọn kích thước tủ điện âm tường

Việc lựa chọn kích thước tủ điện âm tường không chỉ đơn thuần là chọn theo cảm tính hay theo kích thước có sẵn. Trong thi công dân dụng, kích thước tủ phải dựa trên ba nhóm yếu tố chính: thiết bị bên trong, điều kiện mặt bằng và yếu tố thẩm mỹ nội thất.

Số lượng thiết bị điện và công suất tiêu thụ

1. Mỗi thiết bị điện như CB, chống sét lan truyền, contactor, timer… đều chiếm không gian bên trong tủ.
2. Càng nhiều nhánh điện trong nhà thì càng cần nhiều CB nhánh, tương đương số module phải tăng.
3. Công suất tiêu thụ càng lớn thì thiết bị đóng cắt càng lớn (về kích thước và dòng định mức), kéo theo yêu cầu tủ phải sâu và rộng hơn để lắp vừa.
4. Cần dự trù thêm không gian để lắp mở rộng về sau như thêm máy lạnh, hệ thống năng lượng mặt trời, smart home…

Lưu ý: nên cộng thêm 20–30% số module dự phòng để dễ dàng nâng cấp hoặc thay thế thiết bị trong tương lai.

Diện tích mảng tường cho phép gắn tủ

1. Vị trí lắp tủ điện phải được xác định rõ trong bản vẽ thi công điện, đặc biệt là giai đoạn xây tô.
2. Nếu mảng tường hẹp (như hành lang, cột), chỉ nên chọn tủ điện loại nhỏ hoặc tủ dạng đứng theo chiều dọc.
3. Đối với nhà ống, mảng tường giữa cửa chính và cửa phòng là nơi lý tưởng nhất.
4. Cần đảm bảo có đủ độ sâu tường để chôn âm tủ (ít nhất từ 120mm trở lên tùy loại tủ).

* Lưu ý: khi không đủ độ sâu, cần cân nhắc dùng tủ nổi nông hoặc tủ bán âm thay vì phá vỡ kết cấu tường.

Yêu cầu về thẩm mỹ và đồng bộ với nội thất

1. Tủ điện âm tường cần có nắp che phẳng với mặt tường, đồng bộ màu sơn hoặc ốp gỗ để không gây mất thẩm mỹ.
2. Với không gian hiện đại, nên chọn tủ có nắp kim loại sơn tĩnh điện hoặc cửa mica trắng đục để tạo cảm giác tinh tế.
3. Tủ không nên đặt quá cao hoặc quá thấp so với tầm mắt vì sẽ phá vỡ bố cục không gian.
4. Các mẫu tủ điện hiện nay còn có thể thay mặt nạ theo phong cách nội thất như tối giản, bán cổ điển, tường gạch trần…

Vai trò của tủ điện âm tường trong nhà ở dân dụng

Tủ điện âm tường không chỉ là nơi chứa thiết bị điện, mà còn là phần quan trọng của hệ thống an toàn và điều phối điện năng cho ngôi nhà. Trong thiết kế và thi công dân dụng, đây là chi tiết không thể bỏ qua.

1. Tủ âm giúp tiết kiệm không gian sử dụng, không gây cản trở sinh hoạt hàng ngày.
2. An toàn hơn cho trẻ nhỏ và người già vì không lộ dây điện hoặc thiết bị ra ngoài.
3. Thẩm mỹ cao hơn, đặc biệt với các công trình yêu cầu thiết kế nội thất tối giản, hiện đại.
4. Dễ dàng bố trí theo chiều cao tiêu chuẩn, tránh các va chạm vật lý hoặc va đập khi di chuyển.

So với tủ nổi truyền thống, tủ âm rõ ràng có nhiều ưu điểm phù hợp với xu hướng nhà ở hiện đại.

Việc chọn đúng kích thước tủ điện âm tường giúp công trình dân dụng vận hành ổn định, an toàn và dễ bảo trì. Bên cạnh yếu tố kỹ thuật, người thi công cần kết hợp cả tính thẩm mỹ và nhu cầu mở rộng trong tương lai. Đừng bỏ qua bước khảo sát thiết bị và mặt bằng trước khi quyết định lắp đặt.
