Hướng dẫn tính kích thước máng cáp điện theo số dây dẫn chi tiết nhất

Vì sao cần tính kích thước máng cáp chuẩn xác?

Trong hệ thống điện dân dụng và công nghiệp, việc chọn sai kích thước máng cáp có thể dẫn đến nhiều hậu quả như quá tải nhiệt, chập cháy, lãng phí vật tư hoặc vi phạm tiêu chuẩn kỹ thuật. Nhiều người chỉ ước lượng bằng mắt mà bỏ qua tính toán thực tế, từ đó làm giảm tuổi thọ dây dẫn và hệ thống.

Không chỉ dừng lại ở vấn đề an toàn, việc tính kích thước máng cáp còn giúp đảm bảo tính thẩm mỹ, dễ bảo trì và mở rộng về sau. Theo tiêu chuẩn IEC 61537, hệ số lấp đầy máng cáp không được vượt quá 40%, nếu không sẽ gây tích tụ nhiệt, ảnh hưởng truyền tải điện. Do đó, đây là công việc bắt buộc khi thiết kế hệ thống điện chuyên nghiệp.

Chuẩn bị gì trước khi tính toán máng cáp?

Để quá trình tính kích thước máng cáp diễn ra chính xác, bạn cần chuẩn bị đủ dữ liệu kỹ thuật và công cụ hỗ trợ:

• Danh sách dây dẫn: Ghi rõ số lượng, chủng loại, tiết diện (mm²) của từng dây.

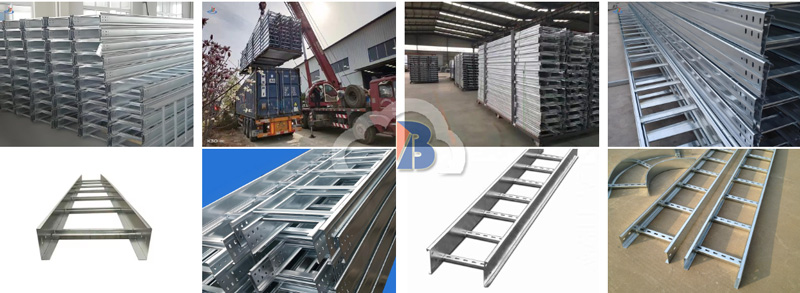

• Loại máng cáp dự kiến dùng: Máng tôn, máng lưới hay máng nhựa sẽ ảnh hưởng đến tải trọng và bố trí.
• Tiêu chuẩn áp dụng: TCVN 9208 hoặc IEC 61537 về hệ số lấp đầy, tải trọng, kết cấu.
• Bản vẽ bố trí điện: Dạng CAD hoặc phác thảo sơ đồ để định vị không gian lắp đặt.
• Bảng tra tiết diện dây & máng: Bảng Excel hoặc tài liệu PDF kỹ thuật.

Ngoài ra, nên có thước đo thực tế tại công trình và dụng cụ ghi chú nhanh (note, điện thoại) để tránh sót số liệu khi khảo sát.

Bạn có thể dùng một đoạn ống nhựa tròn hoặc hộp nhựa trong để mô phỏng sơ máng cáp tại nhà, sau đó thử xếp các loại dây điện thật để hình dung dễ hơn về sự chật – thoáng – nắp đậy. Đây là mẹo được nhiều kỹ sư điện dân dụng sử dụng để hướng dẫn thợ mới vào nghề.

Cách tính kích thước máng cáp theo 5 bước chuẩn

Dưới đây là quy trình chi tiết giúp bạn dễ dàng tính kích thước máng cáp theo số dây:

1. Liệt kê số lượng, loại dây dẫn

Ghi đầy đủ các loại dây, số lượng, tiết diện từng loại. Nên nhóm dây giống nhau để tính gọn và tránh nhầm lẫn.

Ví dụ: 10 dây đơn 2.5mm², 5 dây đôi 4mm²,…

2. Tính tổng tiết diện dây cần dùng

Áp dụng công thức:

Tổng tiết diện = tiết diện dây × số lượng

Ví dụ:

(10 × 2.5) (5 × 4) = 25 20 = 45mm²

Nên cộng thêm 10–15% dự phòng cho yếu tố uốn cong, rối dây.

3. Tính tiết diện máng theo hệ số lấp đầy

Tiết diện máng = tổng tiết diện dây / hệ số lấp đầy

Theo IEC, hệ số lấp đầy không vượt quá 40%, nên:

45 / 0.4 = 112.5 mm²

Đây là diện tích tối thiểu máng cần đáp ứng.

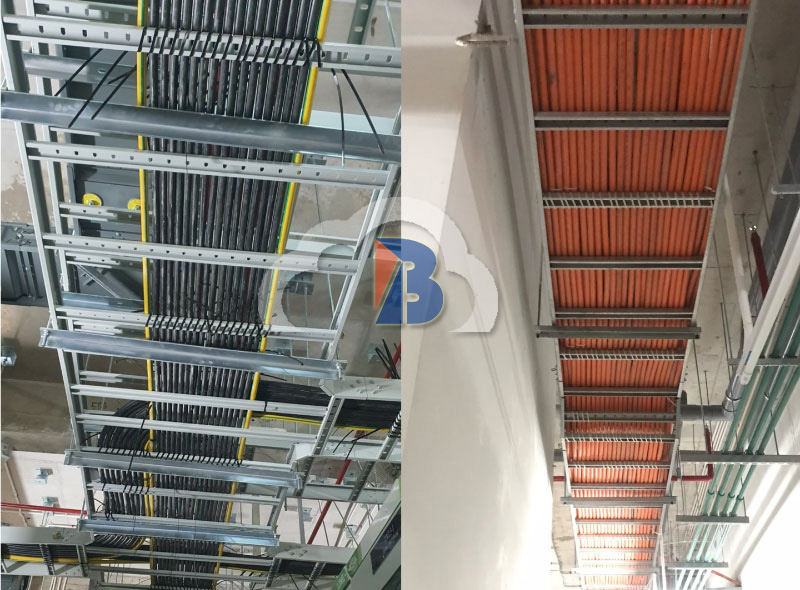

Ví dụ: Nếu tổng tiết diện dây là 40mm² thì bạn cần ít nhất một chiếc hộp có diện tích bên trong là 100mm². Tức là dây chỉ được chiếm khoảng 1/3 – 2/5 không gian trong lòng máng.
Mục đích là để có luồng khí đối lưu, không làm dây quá nóng khi chạy dòng liên tục.

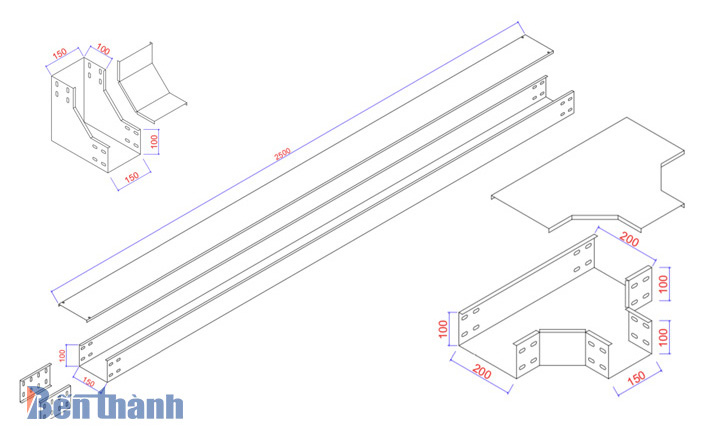

4. Tra kích thước máng gần nhất

Chọn kích thước máng (rộng × cao) sao cho diện tích ≥ kết quả bước 3.

Ví dụ: Máng 100 × 100 = 10,000 mm², vượt yêu cầu và dư dùng.

Ưu tiên máng thấp rộng để thoát nhiệt tốt, dễ thi công.

5. So sánh thực tế, điều chỉnh

Kiểm tra mặt bằng thực tế. Nếu máng bị cấn, chọn loại khác hoặc chia thành nhiều nhánh. Luôn tính thêm 20–30% khoảng trống để dễ lắp và nâng cấp sau.

Lỗi thường gặp khi tính sai kích thước máng

Nhiều người dù nắm công thức nhưng vẫn mắc lỗi do chủ quan:

• Chọn máng bằng đúng tiết diện: Không tính hệ số lấp đầy 40%.
• Không dự trù mở rộng: Hệ thống khó nâng cấp nếu dùng máng vừa khít.
• Bỏ qua kiểm tra thực địa: Chọn kích thước xong mới phát hiện không lắp được.
• Dùng máng sai loại: Máng lưới trong môi trường bụi bẩn là lựa chọn sai.
• Không tính thêm khoảng cách đặt dây: Gây ép dây, tăng nguy cơ hỏng vỏ cách điện.

Nhiều thợ điện có kinh nghiệm lâu năm chia sẻ rằng: “Thà dư máng còn hơn bó dây”. Việc để dư một chút không gian giúp dễ móc dây, không cần gỡ rối, và nhất là không bị ép dây đến nỗi rách vỏ hoặc xoắn gãy lõi bên trong.

Cách biết mình đã chọn đúng kích thước máng

Sau khi tính xong, kiểm tra các yếu tố sau để xác nhận:

• Tổng tiết diện dây ≤ 40% tiết diện máng
• Dây đặt vừa vặn, không bó sát thành máng
• Tỷ lệ chiều rộng ≥ 1.5 lần chiều cao
• Có khoảng trống ≥ 20% để lắp thêm dây
• Thử bố trí mô hình bằng CAD hoặc thực tế

Nếu đáp ứng hết các tiêu chí trên, bạn có thể yên tâm thi công.

Có nên chọn máng lớn hơn tính toán không?

Đây là câu hỏi phổ biến và câu trả lời là nên, nhưng không phải lúc nào cũng cần:

• Có thể mở rộng sau → Nên chọn dư 20–30%
• Không gian kỹ thuật hẹp → Ưu tiên gọn gàng, vừa đủ
• Chi phí hạn chế → Không nên lãng phí cho máng dư thừa

Lý tưởng nhất là chọn máng dư 10–20% để dễ thi công, kéo dây thoải mái và chuẩn bị sẵn cho tương lai.

Tính kích thước máng cáp chuẩn không chỉ đảm bảo an toàn cho hệ thống điện mà còn tối ưu chi phí và tăng tính chuyên nghiệp trong thi công. Hãy luôn dựa trên số liệu thực tế, áp dụng hệ số lấp đầy đúng chuẩn và tính đến khả năng mở rộng về sau. Nếu nắm rõ quy trình, bạn hoàn toàn có thể chủ động lựa chọn loại máng phù hợp cho bất kỳ công trình nào.

Câu hỏi thường gặp (FAQ)

Có công thức chuẩn nào để tính máng cáp theo dây dẫn không?
Có. Bạn lấy tổng tiết diện dây dẫn chia cho hệ số lấp đầy 0.4 để ra tiết diện tối thiểu của máng cáp.

Máng cáp cần cách tường bao nhiêu là hợp lý?
Nên cách tường hoặc trần ít nhất 5–10 cm để đảm bảo lưu thông nhiệt và dễ bảo trì.

Có cần chọn máng cáp có nắp đậy không?
Tùy môi trường. Máng có nắp phù hợp nơi có nhiều bụi, máng không nắp thích hợp cho không gian kỹ thuật dễ quan sát.

Có phần mềm nào hỗ trợ tính máng cáp không?
Hiện có các công cụ hỗ trợ như bảng tính Excel chuyên dụng hoặc phần mềm AutoCAD có thư viện máng cáp tích hợp.

Khi nào nên dùng máng lưới thay vì máng tôn?
Máng lưới dùng khi cần thoát nhiệt tốt, dễ thay dây; máng tôn phù hợp với nơi cần che chắn kỹ hoặc có yếu tố cháy nổ.

Dây điện có thể xếp chồng trong máng không?
Không khuyến nghị. Dây chồng chéo làm tăng thể tích thực, cản trở tản nhiệt và gây sai lệch trong tính toán kích thước.
