Hệ thống máng cáp điện công nghiệp cho từng loại công trình

Tổng quan máng cáp điện công nghiệp

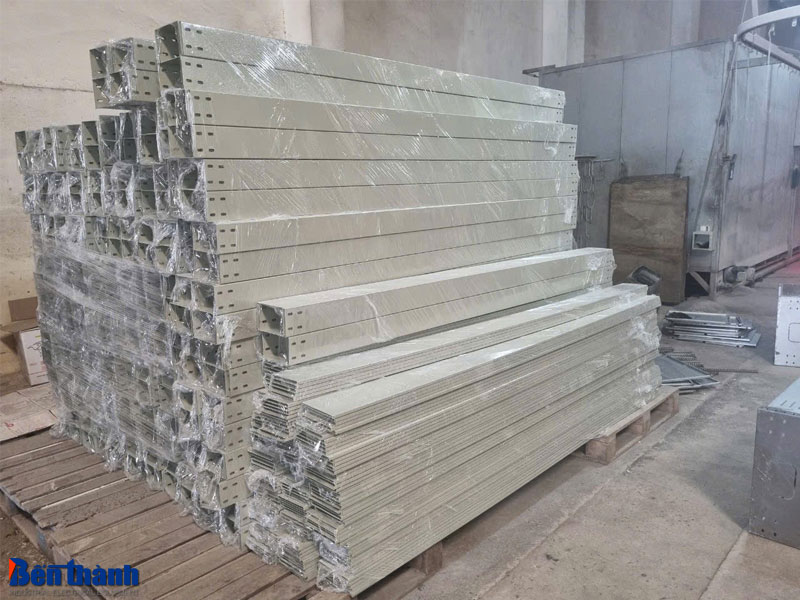

Máng cáp điện là gì?

Máng cáp điện là hệ máng kim loại hoặc nhựa đặt nổi hoặc treo trần, dùng để đỡ và dẫn hướng bó dây điện, tín hiệu, điều khiển. Nhờ thiết kế hở hoặc có nắp đậy, máng cáp giúp quan sát, kéo rút, thay thế dây nhanh hơn ống luồn, giảm thời gian ngừng máy và tối ưu chi phí bảo trì.

Ứng dụng thực tiễn công nghiệp

• Nhà xưởng lắp ráp ô tô, điện tử, dệt may, nơi cần đi lại cáp nguồn và cáp điều khiển dày đặc.
• Data center, phòng server đòi hỏi đường cáp mạng tách biệt cáp nguồn, hạn chế nhiễu.
• Bệnh viện, khu y tế cần bố trí cáp thiết bị y khoa, đèn mổ, hệ thống chống cháy.
• Công trình ngoài trời như solar farm, giàn khoan cần máng cáp mạ kẽm nhúng nóng chống ăn mòn.

Phân loại máng cáp thông dụng

• Máng cáp kín (trunking) ngăn bụi, tia lửa.
• Máng cáp đục lỗ thoát nhiệt, giảm khối lượng.
• Máng lưới wire mesh tray cho cáp nhẹ, linh hoạt.

Tiêu chuẩn lắp đặt và an toàn

1. IEC 61537 quy định tải trọng, tiếp địa, thử nghiệm phun muối.
2. TCVN 7997 dẫn chiếu IEC, yêu cầu nối đất ≤0,1 Ω.
3. Khoảng cách giá đỡ ≤2 m, võng tối đa L/200.
4. Khoảng cách máng cáp với nguồn nhiệt ≥300 mm.
5. Vị trí nối đất đầu và cuối, sơn ký hiệu xanh vàng.

Tiêu chí đánh giá chọn máng cáp

Không phải mọi loại máng cáp đều phù hợp cho mọi công trình. Việc lựa chọn đúng phụ thuộc vào nhiều yếu tố kỹ thuật như tải trọng, độ bền vật liệu, khả năng thi công và chi phí vận hành. Dưới đây là các tiêu chí quan trọng giúp bạn đánh giá và chọn được hệ thống máng cáp tối ưu ngay từ đầu.

Khả năng chịu tải và võng

• Tải thiết kế = tổng khối lượng cáp × hệ số an toàn 1,2.
• Máng cáp thép dày 1,6 mm chịu ≥75 kg/m, phù hợp dây động lực 240 mm².

Độ bền chống ăn mòn

Tính linh hoạt thi công

• Máng lưới cắt uốn tại chỗ, giảm phụ kiện co-tê 30 %.
• Máng đục lỗ nhẹ hơn kín 25 %, giảm nhân lực lắp đặt.

Yêu cầu bảo trì vệ sinh

• Kiểm tra bulông, siết lại mô-men 12 N·m mỗi 12 tháng.
• Vệ sinh bụi, quét kiểm tra gỉ định kỳ nhằm giữ điện trở mối nối ≤0,2 Ω.

Chi phí đầu tư vận hành

• Máng cáp thép sơn tĩnh điện 100×50 giá trung bình 70,000 đ/m; tuổi thọ 10 năm.
• Máng cáp inox 304 100×50 giá 190,000 đ/m; tuổi thọ 20 năm, thích hợp nơi ẩm muối.
• Tính tổng Chi phí sở hữu TCO = giá vật tư (bảo trì × chu kỳ) – (giá trị thu hồi phế liệu).

So sánh máng cáp theo loại công trình

Mỗi công trình có yêu cầu riêng về kỹ thuật, môi trường và tiêu chuẩn an toàn. Do đó, lựa chọn máng cáp cần được cân nhắc theo đặc điểm sử dụng của từng loại hình: từ nhà xưởng sản xuất đến bệnh viện hay trung tâm dữ liệu.

Nhà xưởng sản xuất nặng

• Môi trường nhiều bụi, rung, dầu mỡ; tải trọng cáp động lực cao trên 60kg/m.
• Ưu tiên thang máng cáp ladder tray thép dày 2 mm, khoảng giá đỡ 1,5m, sơn tĩnh điện hoặc mạ kẽm nhúng nóng.
• Bổ sung nắp chắn tia lửa ở khu vực hàn cắt.

Tòa nhà thương mại cao tầng

• Tải trọng trung bình, yêu cầu tính thẩm mỹ và kín đáo.
• Dùng máng cáp kín trunking thép sơn tĩnh điện trắng, nắp đậy tháo lắp nhanh, đi kèm co giảm vuông 90° cho góc hẹp.
• Chạy song song trần kỹ thuật chung với ống gió và sprinkler, tuân IEC 61537 khoảng cách tối thiểu 300 mm.

Trung tâm dữ liệu viễn thông

• Cáp mạng Cat 6A, Cat 7 cần bán kính cong R ≥ 50 mm, nhiệt lượng cao.
• Máng lưới wire mesh tray mạ kẽm điện phân hoặc inox 304, đục lỗ 70 %, tản nhiệt tốt.
• Phân tầng cáp nguồn riêng để giảm nhiễu EMC.

Bệnh viện và cơ sở y tế

• Yêu cầu vệ sinh, chống ăn mòn nhẹ, tiếp địa an toàn cho thiết bị sinh học.
• Máng cáp đục lỗ thép sơn tĩnh điện kháng khuẩn hoặc inox 304; nắp đậy liền gioăng chống bụi.
• Khoảng giá đỡ 1,8 m, tiếp đất kép, kiểm tra điện trở ≤ 0,1 Ω sáu tháng một lần.

Nhà máy thực phẩm hóa chất

• Hơi acid, kiềm, nhiệt, độ ẩm cao; ăn mòn kim loại nhanh.
• Chọn máng cáp inox 304 hoặc 316L, dày 1,6 mm; hoặc thép mạ kẽm nhúng nóng cộng lớp epoxy.
• Yêu cầu mặt trong đánh bóng, ít bám bẩn, vệ sinh CIP dễ dàng.

Dự án ngoài trời offshore

• Khí hậu biển muối, bức xạ UV, gió mạnh.
• Máng cáp thép mạ kẽm nhúng nóng ≥ 80 µm kết hợp sơn epoxy polyamide hai thành phần, hoặc máng cáp FRP composite.
• Khoảng giá đỡ 1,2 m, bulông inox A4, dùng kẹp chống rung.

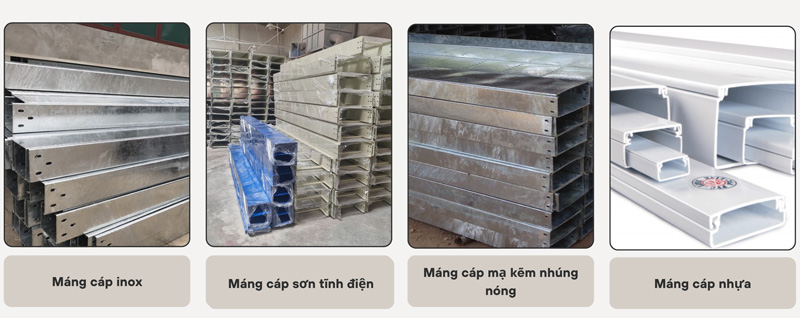

Vật liệu máng cáp phù hợp từng dự án

Chất liệu cấu thành máng cáp ảnh hưởng trực tiếp đến tuổi thọ, khả năng chống ăn mòn và chi phí đầu tư. Việc chọn đúng vật liệu không chỉ đảm bảo vận hành ổn định mà còn tối ưu hiệu quả tài chính. Cùng xem xét các lựa chọn phổ biến như thép mạ kẽm, inox, nhựa PVC và ứng dụng phù hợp cho từng môi trường cụ thể.

Thép mạ kẽm nhúng nóng

• Lớp kẽm 65–85 µm, tuổi thọ ngoài trời 20 năm; chịu va đập tốt.
• Giá trung bình 100,000đ/m cho kích thước 100×50mm, rẻ hơn inox khoảng 50%.
• Ứng dụng: nhà xưởng cơ khí, bến cảng, trang trại điện mặt trời.

Thép sơn tĩnh điện chống gỉ

• Lớp polyester 60–80 µm, màu xám RAL 7035, độ bền trong nhà 10–15 năm.
• Nhẹ hơn mạ kẽm 5 %; màu sắc đồng bộ thiết bị điện.
• Ứng dụng: văn phòng, trung tâm thương mại, chung cư cao tầng.

Inox 304 chống gỉ sét

• Hàm lượng Cr 18 %, Ni 8 %, chống pitting tốt, dễ hàn TIG.
• Giá 195,000 đ/m (100×50 mm), đầu tư cao nhưng TCO thấp ở môi trường ẩm biển.
• Ứng dụng: nhà máy sữa, dược phẩm, bệnh viện, phòng sạch ISO 14644.

Nhựa PVC chống cháy lan

• Tỷ trọng 1,45 g/cm³, tự tắt lửa UL 94 V0, cách điện tốt.
• Không rỉ sét, khối lượng nhẹ hơn thép 50 %, lắp nhanh.
• Hạn chế tải ≤ 20 kg/m, tránh tia UV trực tiếp.
• Ứng dụng: hệ thống CCTV, building automation, khu vực ít rung.

Phụ kiện và giải pháp đi kèm

Co tê giảm nắp máng cáp

• Co: Dùng để chuyển hướng máng cáp 90° hoặc 45° theo chiều ngang hoặc đứng.
• Tê: Phân nhánh đường cáp sang hai hướng, thường dùng ở trung tâm tòa nhà hoặc trục kỹ thuật.
• Giảm: Kết nối máng cáp khác kích thước, ví dụ từ 200×100 về 100×50 mm.
• Nắp: Chắn bụi, tăng an toàn phòng cháy, đặc biệt khi đi qua khu vực dễ bén lửa.
• Tất cả được làm từ cùng vật liệu với máng (thép, inox, nhôm), dùng bulong M6 hoặc kẹp gài nhanh.

Giá đỡ treo trần và tường

• Gồm ty ren M10, đai treo, bản mã chữ L, giá chữ C cố định tường.
• Khoảng cách tiêu chuẩn giữa các giá đỡ: 1,5–2 m tùy tải trọng và vật liệu.
• Sử dụng buloong nở, ke góc gia cố để tăng ổn định khi chịu rung, nhất là trong nhà máy.
• Treo trần bằng ty ren nên kèm tán chống xoay, ke vuông treo đa hướng.

Phụ kiện chống cháy chống sét

• Dây tiếp địa 10 mm² kết nối giữa các đoạn máng, kiểm soát điện trở nối ≤ 0,1 Ω.
• Tấm cách lửa mica hoặc vật liệu ceramic chèn giữa máng và cáp tại vị trí xuyên tường hoặc sàn.
• Thanh chống sét kim loại nối với hệ thống tiếp địa tổng, đặc biệt quan trọng tại data center và nhà máy điện.

Đầu nối bulong ốc siết

• Sử dụng bulong lục giác M6x20 mm, đệm vênh chống lỏng, long đen phẳng chống trượt.
• Siết lực đúng mô-men khuyến nghị (thường 10–12 N·m), tránh biến dạng thành máng.
• Vị trí đầu nối cần có dây nối đất mềm để đảm bảo liên tục dòng nối đất.
• Nên kiểm tra định kỳ siết lại 6–12 tháng/lần, đặc biệt trong môi trường rung mạnh.

Tư vấn chọn máng cáp cho từng loại công trình

Ưu nhược từng giải pháp

• Máng cáp kín: Bảo vệ tốt nhưng nặng, khó tản nhiệt, thi công lâu hơn.
• Máng cáp đục lỗ: Nhẹ, dễ lắp, thoát nhiệt tốt, nhưng ít chống bụi.
• Máng lưới: Linh hoạt, thi công nhanh, nhưng tải trọng hạn chế.
• Thép mạ kẽm nhúng nóng: Bền ngoài trời, chống rỉ tốt nhưng giá cao hơn sơn.
• Inox 304: Chống ăn mòn cực tốt, giá cao, phù hợp môi trường đặc thù.
• Nhựa PVC: Nhẹ, cách điện, không rỉ, nhưng tải nhẹ và hạn chế ngoài trời.

Nguyên tắc đầu tư hệ thống máng cáp

1. Xác định môi trường sử dụng (trong nhà, ngoài trời, hóa chất,…).
2. Tính toán tải trọng cáp, chọn độ dày và vật liệu phù hợp.
3. Chọn loại máng và phụ kiện đồng bộ từ một nhà cung cấp uy tín.
4. Áp dụng chuẩn lắp đặt quốc tế như IEC 61537 hoặc TCVN tương đương.
5. Đảm bảo bảo trì định kỳ: kiểm tra võng, điểm tiếp đất, bulong, lớp sơn.
6. Tối ưu TCO thay vì chỉ nhìn chi phí ban đầu — đặc biệt trong công trình 10–20 năm.

Việc đầu tư đúng loại máng cáp không chỉ đảm bảo an toàn hệ thống điện mà còn giúp tiết kiệm chi phí vận hành lâu dài. Hãy dựa trên đặc thù công trình, môi trường sử dụng và tải trọng kỹ thuật để đưa ra lựa chọn phù hợp. Máng cáp không chỉ là một vật tư phụ trợ – đó là yếu tố cấu thành hiệu quả toàn hệ thống.
