Ký hiệu tụ bù hạ thế trên thiết bị thực tế

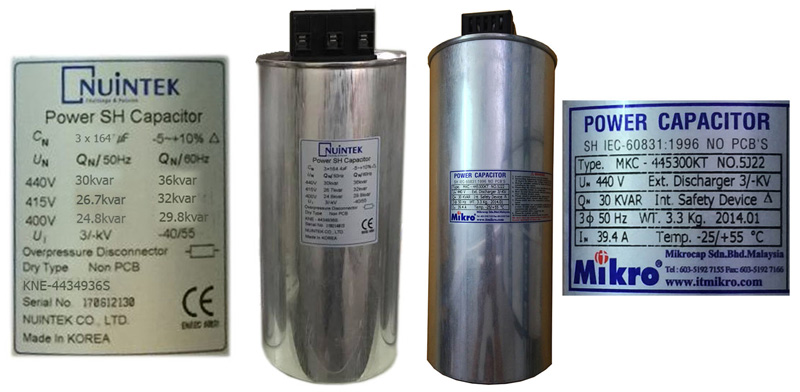

Ký hiệu tụ bù trên thân thiết bị của các hãng phổ biến

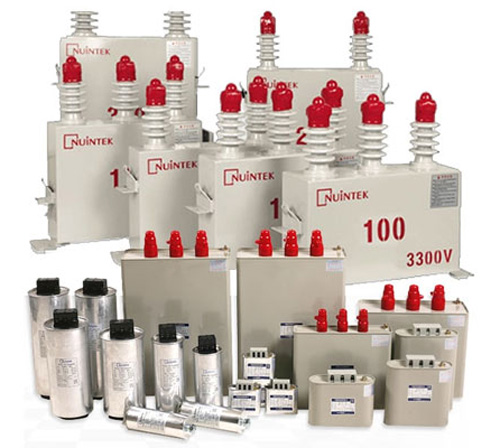

Trong thực tế, tụ bù hạ thế được sản xuất bởi nhiều thương hiệu khác nhau như Schneider, ABB, LS, Epcos, Samwha,... Mỗi hãng đều in ký hiệu và thông số kỹ thuật trực tiếp lên vỏ tụ, giúp người dùng nhận diện sản phẩm nhanh chóng và chính xác.
Ký hiệu phổ biến thường bao gồm:
- Biểu tượng hình chữ nhật có 2 chân nối, tượng trưng cho tụ điện
- Mã loại sản phẩm, ví dụ: “MKP”, “CBB65”, “PFC”
- Điện áp danh định (Un): thường là 440V, 480V, 525V…
- Công suất phản kháng (Q): tính bằng kVAR
- Tần số: 50Hz hoặc 60Hz
Một số hãng còn thêm mã QR hoặc ký hiệu cảnh báo an toàn để hỗ trợ kiểm tra nhanh.
Ký hiệu điện và thông số kỹ thuật đi kèm
Ngoài ký hiệu hình học, tụ bù còn đi kèm các ký hiệu điện và thông số kỹ thuật rất quan trọng, ảnh hưởng trực tiếp đến việc thiết kế và vận hành tủ điện:
- C: điện dung (μF), thường được ghi cùng đơn vị microfarad
- Imax: dòng điện tối đa cho phép
- Inrush current: dòng điện khởi động (cao gấp 200–300 lần dòng định mức)
- ΔU: mức điện áp chịu quá áp trong thời gian ngắn
- Temperature class: phân loại khả năng chịu nhiệt (ví dụ -25/50°C)
Hiểu đúng các ký hiệu này là cơ sở để lựa chọn thiết bị đúng công suất và an toàn.

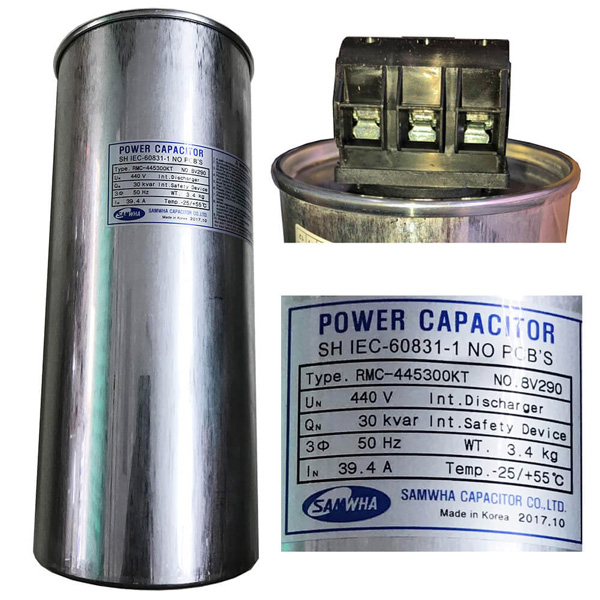

Cách nhận biết tụ bù thông qua nhãn và ký hiệu in nổi
Bên cạnh tem nhãn dán sẵn, nhiều nhà sản xuất còn sử dụng ký hiệu in nổi trực tiếp trên thân kim loại hoặc vỏ nhựa của tụ bù để chống mài mòn, phai mực. Các chi tiết cần quan sát:
- Vị trí in nổi thường nằm ở phần đầu tụ (gần chân kết nối)
- Ký hiệu được khắc bằng laser hoặc đúc nổi, thể hiện công suất, điện áp và mã sản phẩm
- Đôi khi sử dụng hệ thống màu sắc để phân biệt dải điện áp hoặc series sản phẩm
Việc đọc đúng các ký hiệu in nổi giúp kỹ thuật viên xác định được chủng loại và thông số thiết bị kể cả khi tem nhãn bị mất hoặc mờ.
Ký hiệu thiết bị tụ bù hạ thế trong bản vẽ kỹ thuật
Ký hiệu tụ bù trong bản vẽ nguyên lý điện
Trong bản vẽ nguyên lý điện, ký hiệu tụ bù hạ thế thường được biểu diễn bằng hình chữ nhật có hai đầu nối, bên cạnh đó là ký hiệu chữ như:
- C hoặc CB: đại diện cho “capacitor” hoặc “capacitor bank”
- Ghi rõ công suất (Q) và điện áp danh định cạnh ký hiệu
- Nếu có điều khiển tự động, có thêm ký hiệu RVC hoặc BKT cho bộ điều khiển tụ
Việc ký hiệu đúng tụ bù trong sơ đồ nguyên lý giúp đảm bảo tính thống nhất trong thiết kế và dễ dàng tra cứu trong thi công, vận hành.
Ký hiệu tụ bù trong bản vẽ triển khai tủ điện
Bản vẽ triển khai tủ điện thường thể hiện chi tiết sơ đồ đấu nối thực tế của các tụ bù với thiết bị đóng cắt, bộ điều khiển và tải. Ký hiệu tụ bù sẽ:
- Gắn liền với từng cấp tụ (ví dụ: C1, C2, C3...)
- Có ghi rõ công suất từng cấp tụ (kVAR)
- Có đường dây nối đến contactor, MCB, bộ điều khiển, giúp người đọc hình dung được luồng mạch
Trong nhiều bản vẽ, tụ bù còn được phân biệt bằng layer hoặc màu khác nhau để dễ quản lý cấp bù.
Ký hiệu tụ bù theo tiêu chuẩn IEC và TCVN
Để đảm bảo tính đồng bộ quốc tế và tiêu chuẩn hóa, ký hiệu tụ bù hạ thế trong bản vẽ điện thường tuân theo:
- IEC 60617: bộ tiêu chuẩn ký hiệu điện quốc tế
- TCVN 7454: tiêu chuẩn Việt Nam về ký hiệu điện công nghiệp
Theo các tiêu chuẩn này:
- Tụ điện đơn giản ký hiệu là hai đường song song ngắn, nằm ngang
- Tụ bù ba pha có thể ký hiệu bằng 3 tụ ghép tam giác hoặc chữ Y
- Có thể thêm biểu tượng “ ” hoặc “–” nếu phân biệt cực tính (hiếm khi áp dụng cho tụ bù xoay chiều)
Hiểu đúng các ký hiệu theo tiêu chuẩn giúp đảm bảo tính tương thích trong hệ thống thiết kế và phối hợp thi công đa nhà thầu.
Cách đọc ký hiệu tụ bù hạ thế trong bản vẽ autocad điện
Biểu tượng tụ bù thường dùng trong file cad điện công nghiệp
Trong bản vẽ autocad điện công nghiệp, tụ bù hạ thế thường được ký hiệu bằng hình chữ nhật hoặc biểu tượng đặc trưng là hai đường song song ngắn thể hiện bản chất của tụ điện. Ngoài ra, tụ bù còn đi kèm chú thích như:
- C hoặc CB: viết tắt của "capacitor" hoặc "capacitor bank"
- Công suất bù (Q) được ghi kèm theo, ví dụ: C1 – 10 kVAR
- Một số bản vẽ thể hiện tụ theo hình tam giác (Δ) hoặc hình sao (Y) để mô tả cách đấu nối
Ký hiệu này thường được đặt trong nhóm thiết bị tụ bù, nằm gần bộ điều khiển tụ hoặc contactor.
Cách phân biệt tụ bù với các thiết bị điện khác trên bản vẽ
Trên bản vẽ autocad, nhiều thiết bị có biểu tượng gần giống nhau như tụ bù, tụ khởi động, biến áp hoặc kháng điện. Để phân biệt tụ bù hạ thế, cần lưu ý:
- Tụ bù luôn đi kèm mô tả công suất tính bằng kVAR
- Vị trí tụ thường nằm trong cụm tủ bù, kèm theo điều khiển tự động
- Ký hiệu kháng điện có dạng hình răng cưa, còn tụ chỉ là hai thanh song song
- Biến áp có ký hiệu cuộn dây và chỉ số sơ – cấp, trong khi tụ không có
Nhận diện đúng ký hiệu giúp tránh nhầm lẫn thiết bị và giảm rủi ro sai sót trong thi công.
Kinh nghiệm kiểm tra đúng ký hiệu tụ bù khi đọc bản vẽ autocad
Khi làm việc với bản vẽ cad điện, để kiểm tra ký hiệu tụ bù chính xác, có thể áp dụng các cách sau:
- Sử dụng layer filter để lọc riêng nhóm tụ bù hoặc nhóm tủ điện
- Kiểm tra block đã được định nghĩa trong file, đối chiếu với thư viện ký hiệu chuẩn
- So sánh với bảng chú thích (legend) nếu bản vẽ có đính kèm
- Truy xuất thông tin từ file layout hoặc bảng kê vật tư để xác nhận loại thiết bị
- Đặt câu hỏi trực tiếp với kỹ sư thiết kế nếu có nghi vấn về biểu tượng không rõ ràng
Một số ký hiệu tụ bù dễ gây nhầm lẫn và cách phân biệt
Phân biệt tụ điện với tụ bù trong bản vẽ kỹ thuật
Dù đều là thiết bị điện dung, nhưng tụ điện và tụ bù có chức năng khác nhau, vì vậy cần phân biệt rõ trong bản vẽ kỹ thuật:
- Tụ điện thường dùng trong mạch điện tử, ký hiệu đơn giản, đơn vị là µF
- Tụ bù dùng để bù công suất phản kháng, ký hiệu kèm công suất kVAR và điện áp định mức
- Tụ điện hiếm khi nằm trong sơ đồ tủ điện công suất, trong khi tụ bù luôn nằm trong hệ thống phân phối điện hạ thế
Lỗi phổ biến khi đọc ký hiệu và hệ quả khi thi công sai
Một số lỗi thường gặp khi đọc ký hiệu tụ bù trong bản vẽ điện bao gồm:
- Nhầm tụ bù với biến áp hoặc kháng điện
- Đọc sai công suất từng cấp tụ do thiếu đơn vị (kVAR, µF)
- Bỏ sót ký hiệu tụ bù khi chúng được nhóm theo cụm hoặc block phức tạp
Gợi ý sửa lỗi và kiểm tra lại bản vẽ sau khi hoàn thiện
Để hạn chế nhầm lẫn và đảm bảo tính chính xác, nên thực hiện các bước kiểm tra sau:
- Đối chiếu sơ đồ nguyên lý với sơ đồ lắp đặt
- Sử dụng phần mềm autocad với thư viện ký hiệu chuẩn ngành điện
- Lập bảng danh mục thiết bị kèm mã kỹ thuật rõ ràng
- Mời kỹ sư hoặc người thiết kế phối hợp rà soát trước khi chốt phương án thi công
Trang bị kỹ năng đọc ký hiệu tụ bù hạ thế là cách giúp người vận hành và kỹ thuật viên nâng cao độ chính xác khi lắp đặt và bảo trì hệ thống. Dù trên thiết bị hay trong bản vẽ, hiểu đúng ký hiệu là bước đầu tiên để đảm bảo hệ thống tụ bù hoạt động hiệu quả và an toàn lâu dài.
