Cách đấu tủ điều khiển máy bơm diesel chuẩn kỹ thuật

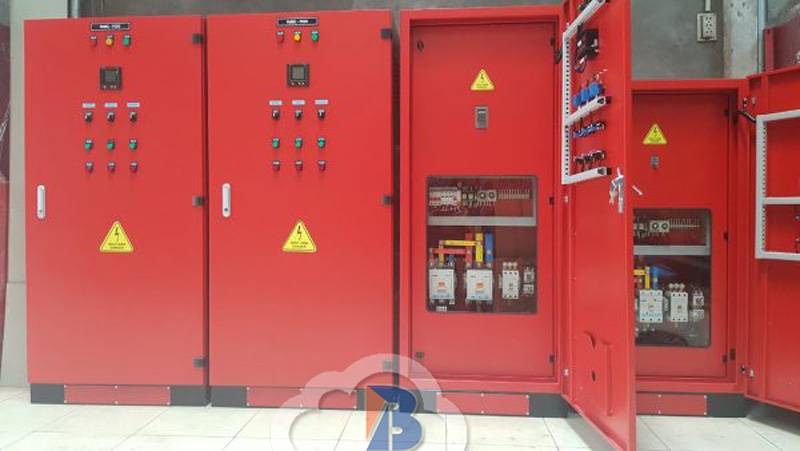

Các thành phần cơ bản trong tủ điều khiển diesel

1. Khởi động từ và rơle bảo vệ động cơ

• Khởi động từ (contactor) là thiết bị chính dùng để đóng ngắt mạch điện cấp nguồn cho động cơ bơm diesel. Khi có tín hiệu khởi động, cuộn hút của khởi động từ sẽ đóng tiếp điểm, cho phép dòng điện chạy qua động cơ.

• Rơle bảo vệ động cơ đảm nhiệm chức năng ngắt điện tự động khi phát hiện các bất thường như: quá dòng, quá áp, mất pha hoặc chạm chập. Đây là lớp bảo vệ đầu tiên ngăn chặn sự cố cháy nổ trong hệ thống.

Khi chọn khởi động từ và rơle bảo vệ, cần dựa vào công suất thực tế của động cơ diesel để đảm bảo độ tương thích và an toàn vận hành lâu dài.

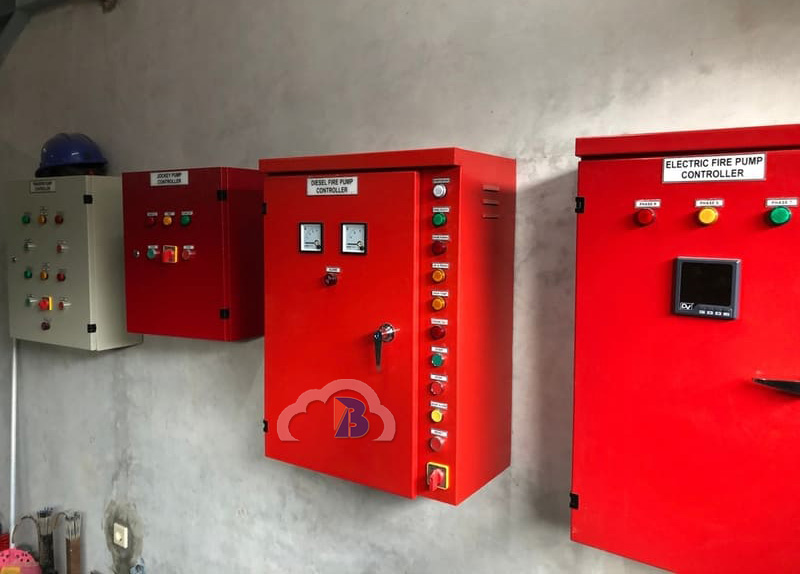

2. Bộ hiển thị và chế độ điều khiển auto manual

Bộ hiển thị (HMI) là nơi người vận hành có thể quan sát các thông số trạng thái của tủ điện: tình trạng máy bơm, tín hiệu áp suất, thời gian hoạt động, hoặc cảnh báo lỗi.

Tủ điều khiển thường có 2 chế độ chính:

• Manual (bằng tay): Người dùng thao tác trực tiếp để khởi động hoặc dừng máy bơm.
• Auto (tự động): Tủ điều khiển sẽ nhận tín hiệu từ cảm biến áp suất hoặc phao mực nước để tự động kích hoạt máy bơm khi cần thiết.

Chế độ auto thường tích hợp bộ hẹn giờ (timer) hoặc tín hiệu từ cảm biến đầu vào. Việc cài đặt sai chế độ hoặc đảo chiều tín hiệu sẽ khiến tủ hoạt động không ổn định.

3. Các cảm biến và thiết bị cảnh báo đi kèm

Các tủ điều khiển hiện đại thường tích hợp nhiều loại cảm biến và báo lỗi, như:

• Cảm biến áp suất: Đo áp lực đường ống để kích hoạt bơm khi cần.
• Cảm biến lưu lượng: Đảm bảo nước thực sự đang được bơm ra.
• Báo lỗi âm thanh và đèn nháy: Cảnh báo người dùng khi có sự cố xảy ra.

Ngoài ra, hệ thống còn có thiết bị giám sát ngõ vào, như CB chống giật hoặc cầu chì bảo vệ, giúp giảm nguy cơ chập cháy khi đấu sai hoặc có sự cố từ nguồn điện.

Hướng dẫn cách đấu tủ điều khiển máy bơm diesel

Chuẩn bị dụng cụ thiết bị và sơ đồ đấu nối

Để đấu tủ điều khiển máy bơm diesel đúng kỹ thuật, cần chuẩn bị:

1. Dụng cụ cơ bản:
   • Kìm điện, tua vít, bút thử điện
   • Đồng hồ đo VOM để kiểm tra điện áp và thông mạch
   • Thiết bị bảo hộ: găng tay cách điện, mắt kính bảo vệ
2. Thiết bị cần thiết:
   • Tủ điều khiển đã lắp sẵn khởi động từ, rơle, cầu chì
   • Cáp điện 3 pha, dây điều khiển, dây tiếp địa
   • Cảm biến áp suất hoặc relay điều khiển (nếu có)
3. Sơ đồ đấu nối: Cần có bản sơ đồ nguyên lý và sơ đồ đấu dây chi tiết do nhà sản xuất cung cấp hoặc kỹ sư thiết kế lập sẵn, giúp xác định rõ vị trí đầu nối dây nguồn, dây tín hiệu và đầu ra máy bơm.

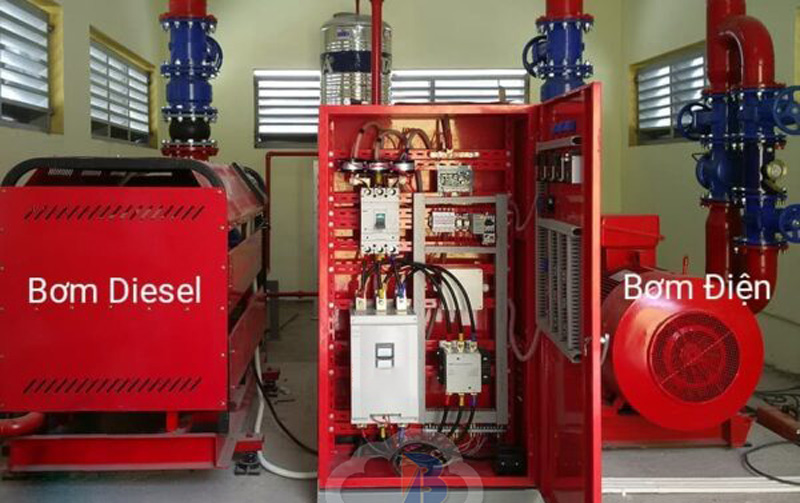

Cách đấu dây nguồn đầu vào và đầu ra

Quy trình đấu dây tủ điều khiển máy bơm diesel:

1. Ngắt toàn bộ nguồn điện trước khi đấu dây.
2. Đấu dây nguồn đầu vào 3 pha (hoặc 1 pha nếu là hệ thống nhỏ) từ CB tổng đến tủ điều khiển.
3. Tiếp địa tủ điều khiển theo đúng tiêu chuẩn kỹ thuật (TCVN hoặc IEC).
4. Đấu dây đầu ra từ khởi động từ tới động cơ bơm diesel.
5. Đấu các dây điều khiển từ bộ auto/manual và timer đến khởi động từ.

Cảnh báo: Sai thứ tự pha hoặc ngược chiều sẽ khiến động cơ quay sai chiều, gây mòn cánh bơm hoặc cháy động cơ. Luôn kiểm tra hướng quay trước khi đưa vào vận hành chính thức.

Kết nối các thiết bị điều khiển và cảm biến

Cách đấu cảm biến và thiết bị điều khiển phụ:

• Đấu dây cảm biến áp suất hoặc phao điện vào các đầu input của bộ điều khiển auto.
• Kết nối dây báo lỗi từ rơle bảo vệ ra đèn cảnh báo và còi báo động.
• Lắp timer hoặc PLC nếu cần lập trình chế độ hẹn giờ hoặc chu trình hoạt động tự động.

Nên sử dụng dây điều khiển có mã màu hoặc đánh số rõ ràng để dễ bảo trì về sau. Kiểm tra toàn bộ tín hiệu input và output bằng đồng hồ VOM trước khi cấp điện thử lần đầu.

Những lỗi thường gặp khi đấu tủ điều khiển diesel

Tủ không cấp nguồn hoặc báo lỗi sai tín hiệu

Nguyên nhân tủ không cấp nguồn có thể do:

• CB tổng chưa đóng hoặc bị lỗi
• Rơle nhiệt bị ngắt do phát hiện dòng bất thường
• Đấu dây ngược pha hoặc mất dây trung tính

Tủ báo lỗi sai tín hiệu thường gặp khi:

• Cảm biến áp suất bị hỏng hoặc đấu sai cực
• Tín hiệu feedback từ máy bơm không đúng chuẩn (0–10V hoặc 4–20mA)
• Bộ điều khiển auto/manual cài sai chế độ

Giải pháp khắc phục:

• Kiểm tra toàn bộ sơ đồ đấu dây so với bản thiết kế
• Dùng đồng hồ đo để xác định thông mạch và đúng cực
• Reset lại rơle hoặc thay thế cảm biến lỗi nếu cần

Máy bơm không khởi động khi có cảnh báo áp

Đây là lỗi thường gặp ở chế độ tự động khi:

• Cảm biến áp suất không gửi được tín hiệu về tủ điều khiển
• Nguồn 24VDC hoặc 220VAC cấp cho cảm biến bị mất
• Timer hoặc relay trung gian không hoạt động đúng ngưỡng

Kiểm tra quy trình:

1. Thử kích hoạt cảm biến bằng tay xem tủ có nhận tín hiệu không
2. Kiểm tra đèn báo trạng thái cảm biến và relay
3. Xác minh thông số cài đặt ngưỡng áp lực có phù hợp không

Cảnh báo: Nếu để tình trạng này kéo dài trong hệ thống PCCC, có thể dẫn tới việc không kích hoạt bơm khi hỏa hoạn xảy ra – gây hậu quả nghiêm trọng.

Lỗi đấu nhầm dây tín hiệu với nguồn cấp chính

Dây tín hiệu và dây nguồn có điện áp hoàn toàn khác nhau. Việc nhầm lẫn giữa hai nhóm dây có thể gây:

• Cháy cảm biến hoặc thiết bị điều khiển đầu vào
• Làm hư mạch logic trong PLC hoặc bộ hẹn giờ
• Chập toàn bộ hệ thống tủ điều khiển

Dấu hiệu nhận biết:

• Ngắt cầu chì ngay khi cấp nguồn
• Mạch không khởi động hoặc cháy khét linh kiện
• Không có tín hiệu phản hồi từ cảm biến

Cách phòng tránh:

• Dùng dây điều khiển màu khác dây nguồn
• Đánh nhãn đầu dây theo chuẩn (ví dụ: L1, N, S1, S2…)
• Luôn kiểm tra bằng bút thử điện và sơ đồ kỹ thuật trước khi đấu

Lưu ý an toàn khi lắp đặt tủ điều khiển máy bơm

Cách kiểm tra điện áp trước khi thao tác

Trước khi đấu dây tủ điều khiển, cần xác nhận điện đã ngắt hoàn toàn bằng:

• Đồng hồ đo điện đa năng (VOM)
• Bút thử điện kiểm tra từng đầu dây
• Đo áp giữa các pha và giữa pha với đất

Nguyên tắc 3 không khi thao tác:

1. Không đấu dây khi chưa xác minh mất điện
2. Không chạm tay trần vào dây dù “nghĩ là đã ngắt”
3. Không thao tác nếu không có dụng cụ cách điện

Hướng dẫn tiếp địa và chống chập cháy tủ

Tiếp địa đúng tiêu chuẩn giúp bảo vệ người và thiết bị. Cách thực hiện:

• Dây tiếp địa đấu từ khung tủ tới cọc đất hoặc hệ thống tiếp địa trung tâm
• Dùng dây tiếp địa ≥ 2.5mm², lõi đồng, vỏ cách điện tốt
• Gắn chắc chắn vào khung sắt không sơn để đảm bảo tiếp xúc

Biện pháp chống chập cháy:

• Gắn cầu chì đúng công suất trước và sau khởi động từ
• Đảm bảo các đầu cos được bấm chắc chắn, không hở
• Không để dây điện bị gập, đè hoặc chạm nhau trong tủ

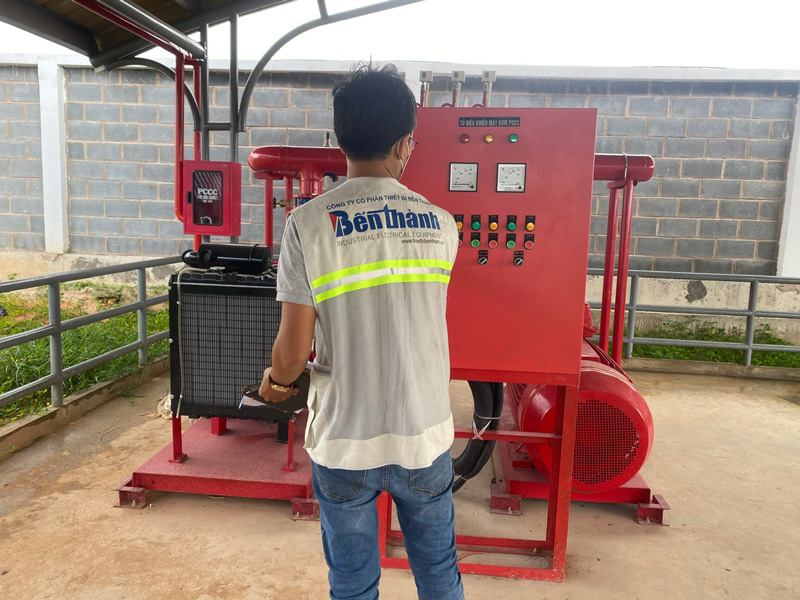

Quy trình thử tải sau khi đấu nối hoàn tất

Quy trình kiểm tra thử tải tủ điều khiển máy bơm diesel:

1. Kiểm tra lần cuối sơ đồ đấu dây và điểm tiếp địa
2. Bật nguồn, kiểm tra đèn báo nguồn và rơle có hút
3. Chạy chế độ manual để kiểm tra khởi động cơ học
4. Chuyển sang chế độ auto và kích tín hiệu từ cảm biến
5. Quan sát dòng tải trên đồng hồ đo, đảm bảo không vượt định mức

Nên có 2 người phối hợp khi thử tải – một người thao tác, một người giám sát máy bơm và áp lực. Ghi log hoạt động để dễ truy vết nếu có sự cố sau này.

Một hệ thống chữa cháy hiệu quả phụ thuộc rất lớn vào việc tủ điều khiển máy bơm diesel được lắp đặt chính xác và kiểm soát an toàn điện. Chủ đầu tư và kỹ thuật viên cần tuân thủ các quy trình đấu nối theo tiêu chuẩn, đồng thời có kế hoạch bảo trì định kỳ. Sự đầu tư đúng cách ngay từ ban đầu sẽ giúp hạn chế rủi ro, nâng cao độ tin cậy cho toàn bộ hệ thống PCCC.
