Nhiều hệ thống mạng doanh nghiệp, tòa nhà dù đầu tư thiết bị hiện đại vẫn gặp lỗi mất tín hiệu, giật lag hoặc cháy nổ âm thầm – nguyên nhân phần lớn đến từ việc bố trí máng cáp mạng không đạt chuẩn. Máng cáp là phần tử tưởng chừng “phụ”, nhưng lại quyết định sự ổn định, an toàn và dễ bảo trì của toàn hệ thống mạng. Nếu không xử lý tốt các yếu tố như khoảng cách nguồn nhiễu, nối đất, loại máng, thì dù dùng cáp Cat6 hay Cat7 vẫn không phát huy hết hiệu suất.
Bố trí máng cáp hợp lý giúp:
Ngược lại, nếu bố trí sai cách có thể khiến mạng gián đoạn, mất dữ liệu, nguy cơ cháy âm ỉ do chập mạch dây mạng hoặc máng không nối đất đúng cách.
Để thi công máng cáp mạng đúng kỹ thuật và chống nhiễu hiệu quả, cần chuẩn bị kỹ lưỡng các yếu tố sau:
Dưới đây là quy trình 6 bước thực hiện bố trí máng cáp chống nhiễu và an toàn tín hiệu:
Trước khi lắp đặt, cần khảo sát khu vực thi công để xác định vị trí có thiết bị phát nhiễu cao như biến tần, UPS, motor công nghiệp… Từ đó, lập sơ đồ tránh đi máng cáp quá gần các vùng nhiễu.
Giữ khoảng cách tối thiểu 30cm với nguồn điện công suất lớn, hoặc 15cm với dây điện 3 pha đi song song.
Tùy vào điều kiện môi trường (ẩm, khô, ngoài trời…), chọn loại máng có vật liệu phù hợp. Máng kim loại dẫn điện tốt hơn máng nhựa, giúp nối đất dễ và chống nhiễu hiệu quả hơn.

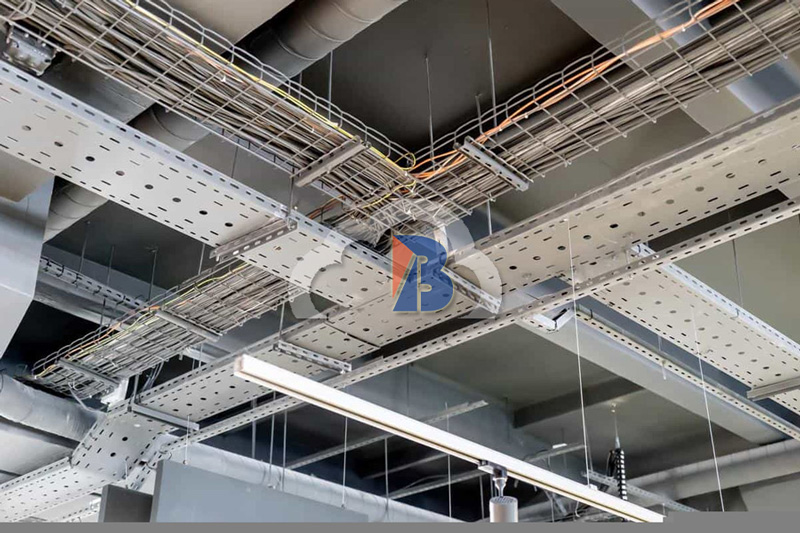

Dựng bản vẽ sơ đồ máng cáp rõ ràng, ưu tiên đi trên trần thả, dọc tường hoặc sát chân tường, tránh cắt góc. Nên đi theo các tuyến song song, ít đổi hướng và bố trí điểm kiểm tra tại các đoạn rẽ.
Dùng máng có nắp đậy và điểm nối uốn cong mềm để tránh nhiễu do khúc cua gấp.
Sử dụng thanh treo, gối đỡ đúng kỹ thuật. Khoảng cách giữa các gối đỡ tối đa 1.5m, đảm bảo máng không võng. Gắn nắp, khớp nối, điểm tiếp địa tại mỗi đoạn máng riêng biệt.
Không nối dây tiếp địa bằng vít tự khoan – nên dùng bulong đai đồng.

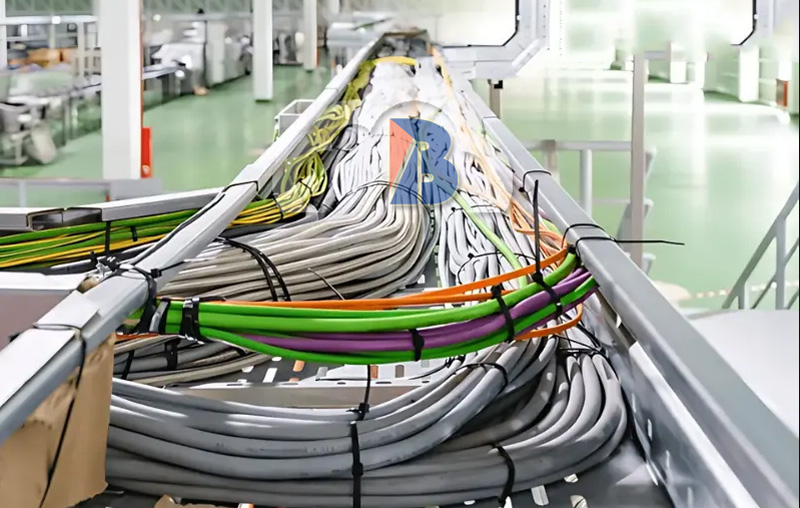

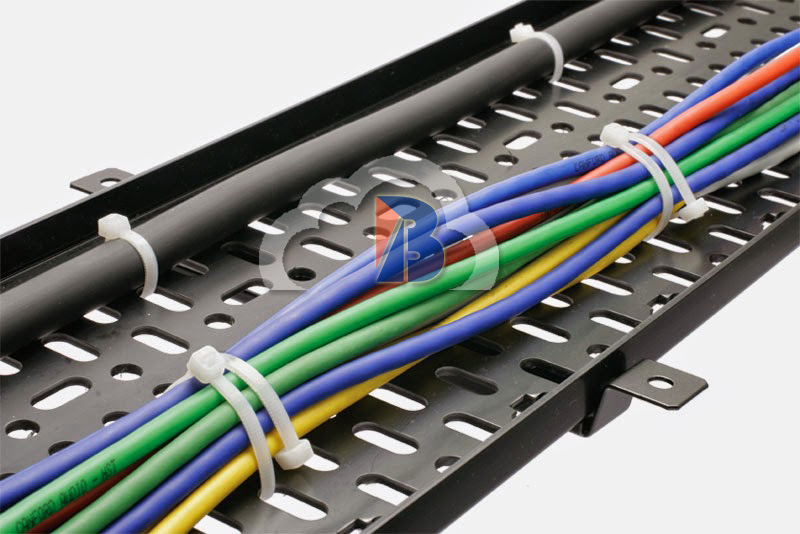

Dây cáp mạng nên đi gọn bên trong máng, không chồng chéo, không xoắn chéo nguồn điện. Với hệ thống nhiều lớp, chia tầng cho các loại cáp: tín hiệu, điện nhẹ, camera.
Không bó dây quá chặt bằng dây rút – nên để dây “thở” để tránh suy hao tín hiệu.
Sau khi thi công, dùng thiết bị đo tín hiệu kiểm tra độ suy hao, nhiễu EMI và kết nối Ethernet thực tế. Lưu các thông số làm hồ sơ nghiệm thu.
Tín hiệu đạt chuẩn cat5e/cat6 (theo Fluke), EMI < 30 dBμV, không bị mất gói khi test mạng.
Không ít dự án phải làm lại hệ thống máng cáp vì những lỗi cơ bản nhưng nguy hiểm như:
Nên lập checklist kiểm tra riêng để tránh các lỗi này khi thi công và nghiệm thu.
Sau khi hoàn tất, cần đo kiểm để đánh giá hiệu quả bố trí máng:
Ngoài ra, có thể quan sát thực tế:
Ngay cả khi bố trí đúng, bạn vẫn có thể tối ưu thêm bằng 5 cách sau:
Cách này đặc biệt quan trọng trong các tòa nhà cao tầng, nhà máy điện tử hoặc trung tâm dữ liệu.
Triển khai máng cáp mạng đúng cách sẽ giúp tăng tuổi thọ hệ thống, đảm bảo tín hiệu không bị nhiễu và thuận tiện bảo trì lâu dài. Hãy luôn kiểm tra tiêu chuẩn, cách đi dây và đo tín hiệu sau khi hoàn tất. Nếu có điều kiện, bạn nên đầu tư vào các phụ kiện chống nhiễu và thiết bị đo chuyên dụng. Đây là nền tảng quan trọng để vận hành hệ thống mạng ổn định và chuyên nghiệp.
Nên dùng máng cáp nhựa hay kim loại để chống nhiễu?
Máng cáp kim loại tốt hơn cho chống nhiễu vì có thể nối đất. Máng nhựa chỉ phù hợp môi trường văn phòng, ít nhiễu.
Có thể đi dây điện và dây mạng chung máng không?
Không nên. Việc đi chung dễ gây nhiễu chéo, mất tín hiệu. Tốt nhất nên tách máng riêng cho điện và mạng.
Khoảng cách tối thiểu giữa máng cáp và nguồn điện là bao nhiêu?
Tối thiểu 15–30 cm, tùy công suất thiết bị nguồn. Càng xa càng ít nhiễu.
Cách nối đất máng cáp đúng kỹ thuật là gì?
Sử dụng dây đồng bện, bulong – đai xiết đúng tiêu chuẩn, nối từng đoạn riêng biệt vào hệ thống tiếp địa.
Có bắt buộc phải đo kiểm tín hiệu sau khi lắp máng không?
Có. Việc này giúp phát hiện lỗi sớm, đánh giá chính xác hiệu quả chống nhiễu và chất lượng thi công.
Làm sao biết tín hiệu mạng bị nhiễu do bố trí máng sai?
Thường thấy mạng chập chờn, mất gói, truyền dữ liệu chậm. Đo kiểm bằng Fluke hoặc kiểm tra trực quan các điểm giao cắt với nguồn điện sẽ phát hiện.
