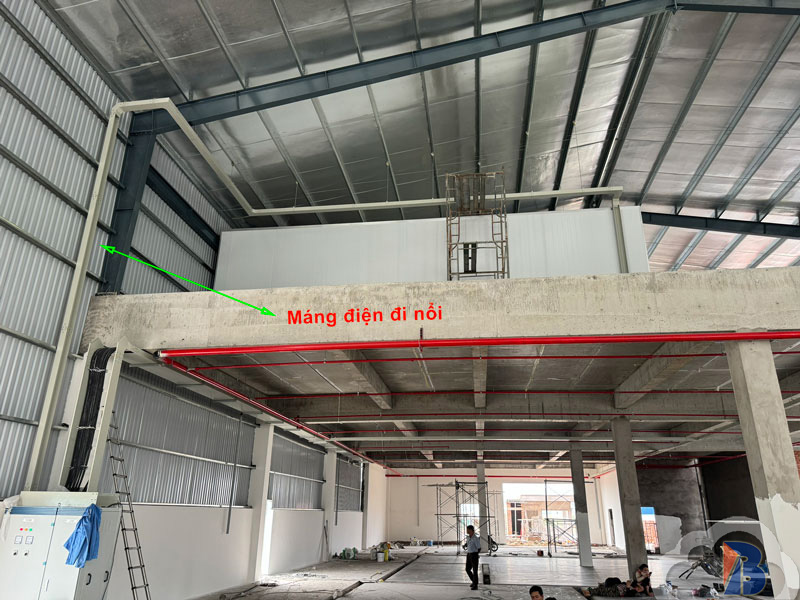

Các loại máng cáp điện và cách lựa chọn phù hợp cho từng công trình

Vì sao cần chọn đúng loại máng cáp cho công trình?

Trong hệ thống cơ điện (MEP), việc chọn sai loại máng cáp có thể gây ra hậu quả nghiêm trọng như cháy nổ, chập điện, hỏng cáp hoặc lãng phí chi phí đầu tư. Tuy là chi tiết phụ trợ, nhưng máng cáp giữ vai trò “mạch máu” trong việc tổ chức, bảo vệ và dẫn luồng dây điện – tín hiệu trong toàn công trình. Do đó, hiểu rõ mục đích sử dụng và tiêu chuẩn kỹ thuật là điều bắt buộc trước khi quyết định loại máng cáp nào phù hợp.

Các lợi ích khi chọn đúng loại máng cáp:

• Tối ưu chi phí đầu tư: chọn đúng vật liệu, tiết diện phù hợp.
• Đảm bảo an toàn điện: tránh chập cháy, nhiễu tín hiệu.
• Dễ thi công – bảo trì: tiết kiệm thời gian nhân công và chi phí vận hành.
• Tuân thủ quy chuẩn PCCC và tiêu chuẩn điện Việt Nam/IEC.

Những yếu tố cần chuẩn bị khi chọn máng cáp

Để chọn đúng các loại máng cáp, người thi công và thiết kế cần chuẩn bị kỹ các yếu tố nền tảng sau:

• Loại công trình: dân dụng, nhà xưởng, tầng kỹ thuật, hầm ngầm, khách sạn, phòng sạch,…
• Số lượng – chủng loại cáp: cáp lực, cáp điều khiển, mạng LAN, CCTV,…
• Tải trọng cáp dự kiến: để xác định chiều dày máng và số gối đỡ.
• Chiều dài tuyến đi – không gian lắp đặt: ảnh hưởng đến thiết kế hệ treo, co – lên – xuống.
• Yêu cầu về vật liệu:
  • Sơn tĩnh điện: nội thất khô ráo, tiết kiệm chi phí.
  • Mạ kẽm nhúng nóng: ngoài trời, nhà xưởng, nơi có độ ẩm cao.
  • Inox 304: môi trường hóa chất, nhà máy thực phẩm.
• Chuẩn kỹ thuật – tiêu chuẩn PCCC: các quy định bắt buộc về đi dây, chống cháy lan, cách điện.

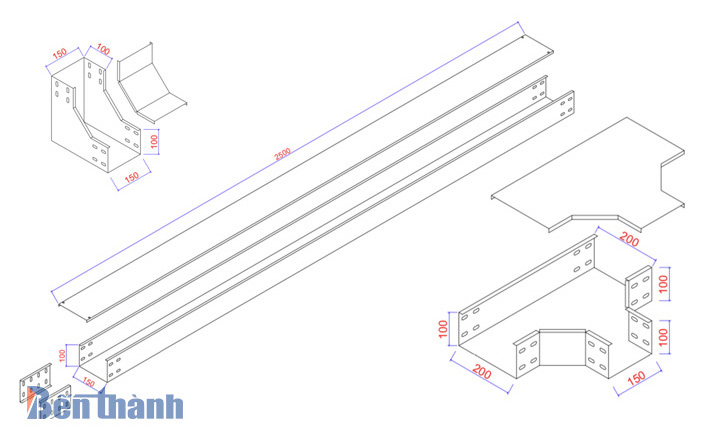

• Bản vẽ layout & shop drawing: phục vụ kiểm tra không gian, phương án thi công chi tiết.
• Danh sách phụ kiện: co chữ T, chữ L, lên – xuống, nắp máng, giá đỡ, bulong – nở…

Việc chuẩn bị đúng giúp tránh tình trạng đổi vật tư giữa chừng, đảm bảo tiến độ và tính ổn định hệ thống điện.

Cách chọn máng cáp phù hợp theo từng công trình

Lựa chọn các loại máng cáp cần dựa vào loại công trình, yêu cầu kỹ thuật và điều kiện môi trường. Dưới đây là 6 bước chọn máng cáp hiệu quả:

Xác định môi trường lắp đặt

Trước tiên, xác định máng cáp nằm ở đâu: trong nhà, ngoài trời, môi trường ăn mòn (hóa chất, muối,…), hay khu vực kín (trần thạch cao, phòng máy). Ví dụ:

• Trong nhà → dùng sơn tĩnh điện.
• Ngoài trời → nên chọn mạ kẽm nhúng nóng hoặc inox.

Dấu hiệu chọn đúng: vật liệu không gỉ sét sau 3–6 tháng vận hành thử.

Chọn loại máng theo hình dạng

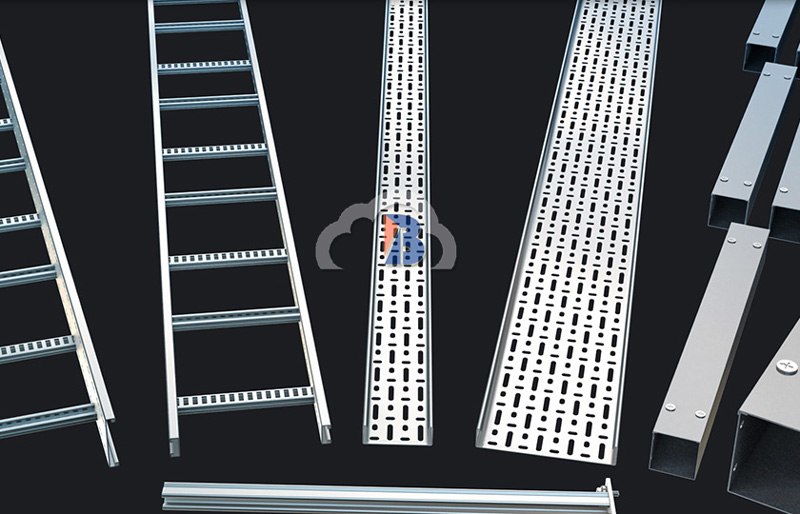

Các loại phổ biến:

• Máng cáp dạng máng (solid bottom): dùng cho cáp dữ liệu, ít bụi.

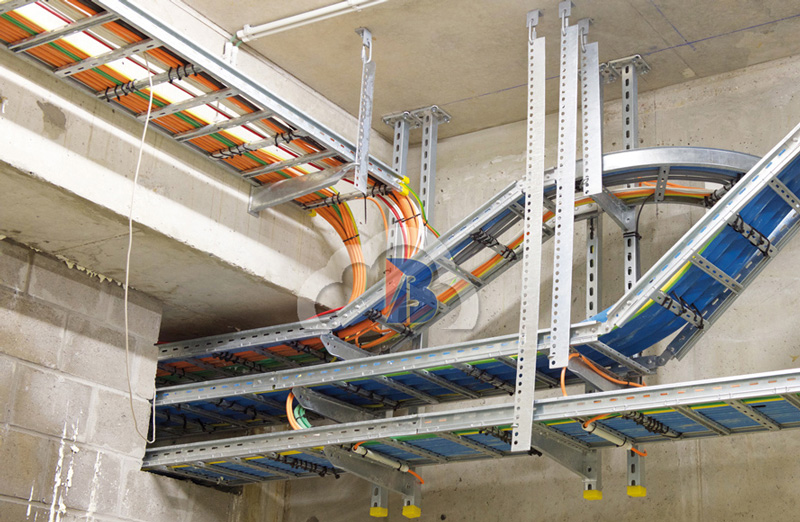

• Thang cáp (cable ladder): chịu tải cao, dễ thoát nhiệt, thường dùng cho cáp lực.
• Máng lưới (mesh tray): linh hoạt, dùng trong trần kỹ thuật, gắn trần treo.

Mẹo: ưu tiên thang cáp nếu cần tải trọng lớn và chiều dài tuyến đi dài.

Tính toán kích thước máng cáp

Dựa vào tổng tiết diện cáp, cộng thêm 20–30% dự phòng phát sinh. Ví dụ:

• 10 dây cáp 3×4 mm² → cần tiết diện tối thiểu 90–120mm².
• Nên chọn máng 100×50 mm trở lên.

Sai lầm thường gặp: chọn máng nhỏ, gây chồng chéo và nóng cáp.

Lựa chọn vật liệu máng

Dựa theo môi trường đã xác định, chọn 1 trong 4 loại:

• Sơn tĩnh điện: giá rẻ, dùng trong nhà.
• Mạ kẽm điện phân: chống gỉ nhẹ, tiết kiệm.
• Mạ kẽm nhúng nóng: chịu mưa nắng, hóa chất nhẹ.
• Inox 304/316: bền nhất, dùng cho phòng sạch, thực phẩm.

Lưu ý: không dùng máng sơn trong môi trường ẩm.

Kiểm tra phụ kiện đi kèm

Mỗi loại máng phải có bộ phụ kiện đầy đủ: co ngang, co chữ T, giá treo, nắp đậy, vít, ke góc… Đặc biệt:

• Dự toán đủ số lượng nắp máng (giảm rò bụi, tăng thẩm mỹ).
• Có đầy đủ đoạn nối – chống tĩnh điện nếu cần.

Thiếu phụ kiện dẫn đến chậm tiến độ, phát sinh chi phí vận chuyển bổ sung.

Đối chiếu bản vẽ – kiểm tra thực địa

Trước khi chốt đặt hàng, kỹ sư cần:

• So khớp layout bản vẽ với kích thước máng.
• Đo thực địa: chiều dài tuyến đi, số lượng điểm rẽ – rơi – co.
• Kiểm tra chiều cao trần, vị trí hệ treo, kết cấu sàn…

Sai lệch giữa bản vẽ và thực tế là nguyên nhân lớn gây thiếu vật tư hoặc thi công không khớp.

Lỗi thường gặp khi chọn máng cáp điện

Dù thiết kế có sẵn, nhiều công trình vẫn gặp lỗi trong quá trình chọn các loại máng cáp, gây ảnh hưởng đến chất lượng thi công và an toàn điện. Dưới đây là những sai sót phổ biến nhất:

• Chọn sai vật liệu theo môi trường:
  • Dùng sơn tĩnh điện ngoài trời: gỉ sét sau 3 tháng.
  • Dùng máng mạ kẽm trong nhà máy hóa chất: ăn mòn nhanh, không đảm bảo PCCC.
• Không dự phòng tiết diện cáp tăng thêm:
  • Lắp máng cáp “sát nút” ngay từ đầu, sau này không luồn thêm dây được.
  • Phát sinh dây điều khiển/CCTV: phải thay máng lớn hơn, tốn chi phí.
• Bỏ qua phụ kiện bắt buộc:
  • Không đặt hàng co chữ T, chữ L: thợ tự chế tại chỗ, mất thẩm mỹ và không an toàn.
  • Quên nắp đậy: dễ nhiễm bụi, chuột cắn cáp.
• Sắp xếp sai tuyến đi/không đồng bộ layout:
  • Máng cáp giao nhau với ống gió, ống PCCC.
  • Không giữ khoảng cách an toàn giữa cáp lực và cáp tín hiệu dễ gây nhiễu.
• Không kiểm tra kết cấu chịu lực:
  • Treo máng quá nặng lên trần thạch cao: nguy cơ sập máng, mất an toàn.
  • Khoảng cách giữa các gối đỡ quá xa: máng võng, không ổn định.

Trong kiểm định PCCC, hệ thống máng cáp không đạt chuẩn là lỗi loại nặng, có thể khiến toàn bộ hệ thống điện bị từ chối nghiệm thu.

Dấu hiệu chọn đúng máng cáp cho công trình

Để kiểm chứng hiệu quả lựa chọn các loại máng cáp, kỹ sư và chủ đầu tư có thể dựa vào các dấu hiệu thực tế sau:

• Khớp với bản vẽ shop drawing: kích thước máng, điểm rẽ, độ cao treo đều ăn khớp với thiết kế.
• Không có vật liệu thừa/sai quy cách: không cần cắt máng, không dư phụ kiện nhiều.
• Không gỉ sét – biến dạng sau 3 tháng: đặc biệt với công trình ngoài trời hoặc nhà máy hóa chất.
• Cáp được sắp xếp gọn, không chồng chéo: dễ nhận biết và thay thế từng dây khi bảo trì.
• Không phát sinh chi phí do thay đổi vật tư: không phải đổi máng, đổi giá treo, kéo dài thời gian thi công.

Chọn đúng loại máng không chỉ là yếu tố kỹ thuật mà còn là tiêu chí đánh giá chuyên nghiệp của nhà thầu.

Nên chọn loại máng cáp nào cho từng công trình?

Chọn đúng các loại máng cáp phụ thuộc vào mục đích sử dụng và đặc tính công trình. Dưới đây là gợi ý 5 lựa chọn tối ưu theo từng trường hợp:

1. Nhà dân dụng – văn phòng

• Loại máng: máng liền đáy sơn tĩnh điện.
• Ưu điểm: thẩm mỹ cao, chi phí thấp, dễ giấu trần.
• Phụ kiện nên dùng: nắp đậy kín, co chữ L.

2. Nhà xưởng sản xuất

• Loại máng: thang cáp mạ kẽm nhúng nóng.
• Ưu điểm: tải trọng cao, chống ẩm – dầu.
• Phụ kiện nên dùng: máng co T, hỗ trợ nhánh xuống từng khu vực.

3. Tòa nhà thương mại – khách sạn

• Loại máng: máng lưới nắp.
• Ưu điểm: nhẹ, dễ thi công trên trần kỹ thuật.
• Phụ kiện nên dùng: co tròn (radius bend) để bảo vệ cáp tín hiệu.

4. Phòng sạch – nhà máy thực phẩm

• Loại máng: inox 304 hoặc 316.
• Ưu điểm: chống ăn mòn tuyệt đối, đạt chuẩn vệ sinh.
• Phụ kiện nên dùng: bulong inox, treo trần bằng ty ren bọc nhựa.

5. Hầm kỹ thuật – tầng hầm tòa nhà

• Loại máng: thang cáp có lỗ tản nhiệt, mạ điện phân.
• Ưu điểm: nhẹ, dễ tản nhiệt, giá hợp lý.
• Lưu ý: phải có nắp đậy chống bụi, kết hợp thang máng tại điểm rẽ.

Luôn kết hợp loại máng vật liệu phụ kiện đồng bộ để đảm bảo hiệu quả và dễ bảo trì.

Việc chọn đúng các loại máng cáp sẽ giúp hệ thống điện an toàn, dễ bảo trì và đạt chuẩn kỹ thuật. Tùy theo đặc điểm công trình, bạn cần cân nhắc vật liệu, kích thước, kiểu dáng và phụ kiện đi kèm. Hãy luôn tham khảo bản vẽ, kiểm tra thực địa và phối hợp với nhà thầu MEP để đảm bảo tính đồng bộ. Nếu cần mở rộng quy mô hoặc tái sử dụng hệ thống điện, việc chọn đúng ngay từ đầu sẽ tiết kiệm rất nhiều thời gian và chi phí.

FAQ – Câu hỏi thường gặp

Có cần dùng máng cáp cho cáp mạng không?
Có. Dùng máng lưới hoặc máng kín để bảo vệ cáp mạng, giảm nhiễu và dễ bảo trì.

Máng cáp có cần tiếp địa không?
Có. Máng cáp kim loại cần tiếp địa để đảm bảo an toàn điện, đặc biệt khi lắp trong nhà máy, tầng hầm.

Cách xác định kích thước máng cáp?
Tính tổng tiết diện dây cáp, cộng 20–30% hệ số dự phòng. Dùng bảng quy đổi hoặc phần mềm để hỗ trợ.

Máng cáp có được đi dưới sàn không?
Có thể, nhưng cần chọn loại kín, có nắp đậy chống bụi và chống nước, ưu tiên inox hoặc nhựa chịu lực.

Có quy định nào bắt buộc dùng máng cáp không?
Có. Theo tiêu chuẩn PCCC và điện lực, các tuyến cáp điện chính cần có máng bảo vệ nếu đi nổi hoặc không âm tường.

Khi nào cần dùng máng cáp inox?
Khi công trình yêu cầu vệ sinh nghiêm ngặt (thực phẩm, dược phẩm) hoặc có hóa chất ăn mòn mạnh.
