Giải nghĩa cable ladder là gì?
Khi nhắc đến hệ thống điện trong nhà máy, xí nghiệp hay cao ốc văn phòng, việc quản lý hàng trăm mét dây dẫn là bài toán không hề dễ dàng. Trong bối cảnh đó, cable ladder đã trở thành giải pháp được ưa chuộng trong thiết kế và lắp đặt hệ thống điện công nghiệp.

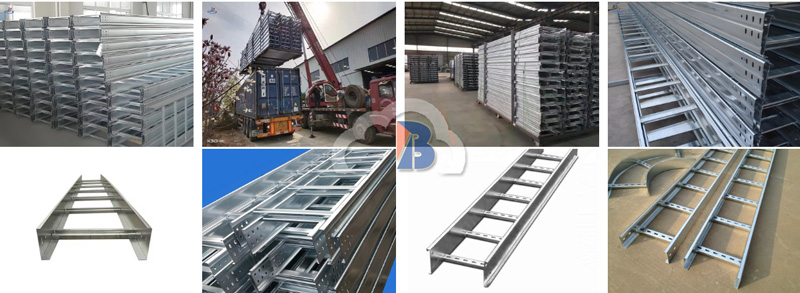

Cable ladder (thang cáp điện) là một kết cấu kim loại dạng thang, dùng để đỡ dây và cáp điện trong các tòa nhà, nhà máy hay khu công nghiệp. Mục đích chính là tổ chức, hỗ trợ, và bảo vệ hệ thống dây dẫn một cách ngăn nắp và an toàn. Cấu trúc mở giúp cable ladder thích hợp với các điều kiện có nhiệt độ cao hoặc yêu cầu tản nhiệt nhanh.
So với các loại máng cáp khác như cable tray hay trunking, cable ladder cho phép kiểm tra, sửa chữa và bổ sung dây nhanh chóng hơn nhờ thiết kế thoáng, không có nắp che. Nhiều tiêu chuẩn quốc tế như IEC 61537 hay NEMA VE1 đã quy định rõ yêu cầu kỹ thuật cho cable ladder trong thiết kế và chọn vật liệu.

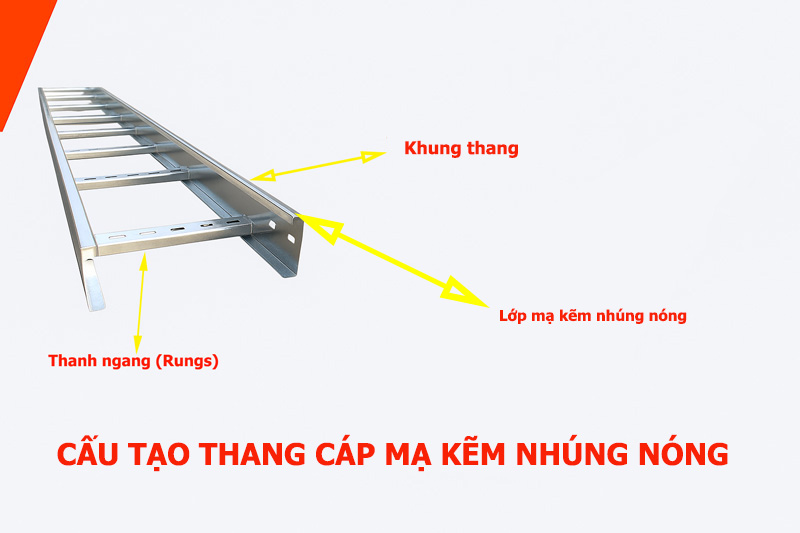

Cấu tạo & chất liệu cable ladder
Trong thực tế kỹ thuật, mỗi cable ladder được cấu thành từ nhiều thành phần nhằm đảm bảo độ bền, chịu tải và tính ổn định trong môi trường điện công nghiệp.
Thanh dọc (Side Rail)
Là hai thanh chính ở hai bên cấu trúc thang, chịu trách nhiệm đỡ toàn bộ khối lượng dây và giữ ổn định tổng thể.
Thanh ngang (Rung)
Nối giữa hai thanh dọc, thường cách nhau 200–300mm, dùng để đỡ dây và tạo các khe hở giúp tản nhiệt.
Vật liệu sản xuất
Tùy môi trường sử dụng, cable ladder có thể làm từ:
- Thép mạ kẽm nhúng nóng: Phù hợp môi trường ngoài trời, chống ăn mòn tốt.
- Thép sơn tĩnh điện: Giá thành rẻ, phù hợp khu vực khô ráo trong nhà.
- Inox: Dùng trong môi trường hóa chất, có tính kháng ăn mòn cao.

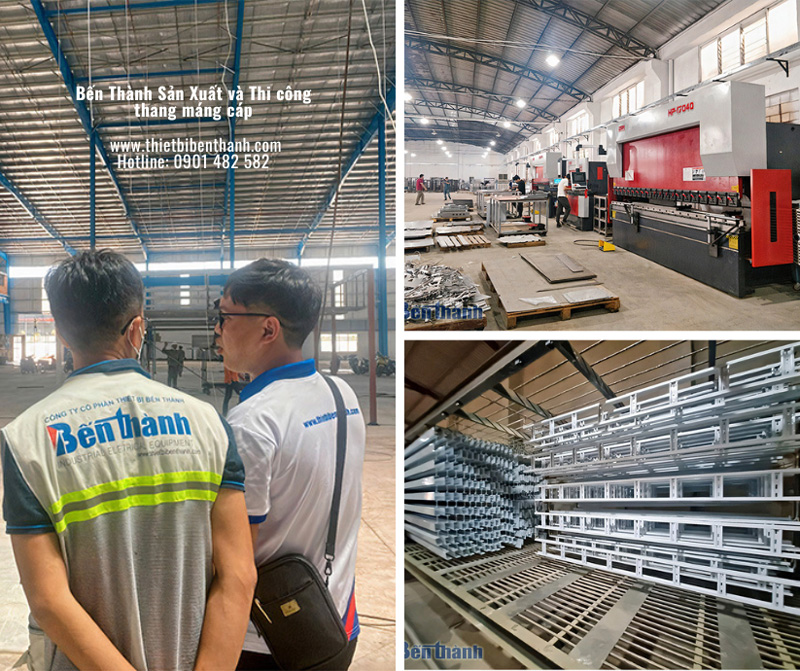

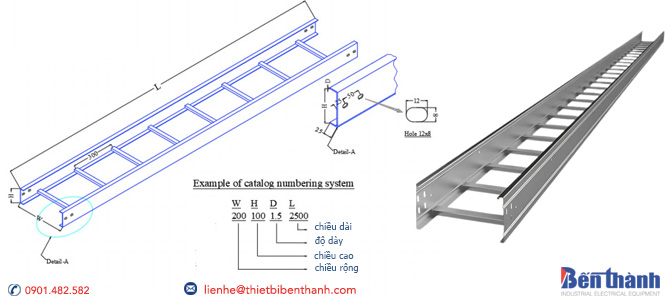

Kích thước tiêu chuẩn
- Chiều rộng: 100mm – 1000mm
- Chiều cao thanh dọc: 50mm – 150mm
- Độ dày và tải trọng được tính theo yêu cầu công trình
Tiêu chuẩn thiết kế
Cable ladder phải tuân thủ các tiêu chuẩn:
- IEC 61537: Tiêu chuẩn quốc tế cho hệ thống máng cáp
- TCVN 7997: Tiêu chuẩn Việt Nam áp dụng cho hệ thống cáp điện công nghiệp
Phân loại cable ladder phổ biến
Tùy theo hình dạng, vật liệu và kết cấu, cable ladder được chia thành các loại sau:
Theo hình dạng
- Dạng thang ngang: Phổ biến nhất, dễ lắp đặt và tản nhiệt tốt
- Dạng máng có khe: Tương tự cable tray nhưng có khe dọc hỗ trợ thoát nhiệt
Theo vật liệu
- Mạ kẽm nhúng nóng: Chống gỉ mạnh, bền ngoài trời
- Inox (SUS 304/316): Dùng trong nhà máy thực phẩm, hóa chất
- Sơn tĩnh điện: Thích hợp cho môi trường khô, giá thành thấp
Theo kết cấu
- Kiểu hàn: Chắc chắn, chịu lực cao, phù hợp tuyến cáp tải nặng
- Kiểu lắp ráp (modular): Linh hoạt, dễ vận chuyển và thay đổi theo nhu cầu
Ưu điểm nổi bật của cable ladder
Theo số liệu từ IEC, hơn 60% hệ thống điện trong nhà máy sử dụng cable ladder nhờ những ưu điểm vượt trội như:
- Tản nhiệt tối ưu: Cấu trúc mở giúp tránh tích nhiệt gây cháy nổ
- Dễ kiểm tra, sửa chữa: Phù hợp hệ thống thay đổi thường xuyên
- Chi phí thấp hơn trunking: Thi công và bảo trì đơn giản
- Bền và chịu lực tốt: Đáp ứng môi trường công nghiệp nặng
Ứng dụng của cable ladder trong hệ thống điện công nghiệp
Cable ladder được ứng dụng rộng rãi trong các tuyến cáp chính và phụ của hệ thống điện công nghiệp nhờ khả năng chịu tải, tản nhiệt và bảo trì thuận tiện. Một số ứng dụng điển hình bao gồm:
1. Tuyến cáp nguồn chính (main power routes)
- Dùng để đỡ các loại cáp lớn như cáp trung thế, cáp 3 pha, nơi cần khả năng chịu lực tốt và dễ kiểm tra.
- Giúp tổ chức cáp gọn gàng, dễ bảo trì trong quá trình vận hành dài hạn.
2. Khu vực có nhiệt độ cao hoặc tỏa nhiệt lớn
- Trong các nhà máy sản xuất thép, xi măng, hóa chất…, dây dẫn thường phát nhiệt.
- Cable ladder với thiết kế khe hở giúp tản nhiệt tự nhiên, giảm nguy cơ chập cháy.
3. Tuyến cáp linh hoạt, thay đổi thường xuyên
- Với cấu trúc mở, người kỹ thuật có thể thêm, bớt hoặc thay dây mà không cần tháo nắp như ở cable tray.
- Đặc biệt hữu ích trong dây chuyền sản xuất có thay đổi thiết bị hoặc mở rộng hệ thống.
4. Khu vực dễ ăn mòn, ngoài trời hoặc ẩm ướt
- Khi dùng vật liệu như inox hoặc thép mạ kẽm nhúng nóng, cable ladder đảm bảo tuổi thọ cao trong môi trường khắc nghiệt như:
- Nhà máy thủy sản
- Trạm điện ngoài trời
- Khu vực ven biển
5. Tuyến cáp chạy dài và phân tầng
- Dễ lắp theo nhiều tầng cao khác nhau, có thể chạy song song hoặc vuông góc linh hoạt với hệ thống khung treo.
- Cho phép triển khai hệ thống điện đa lớp, giảm xung đột giữa các tuyến tín hiệu và nguồn.
6. Ứng dụng trong bảo trì và kiểm định
- Giúp kỹ sư kiểm tra trực quan dây dẫn mà không cần tháo mở, từ đó giảm thời gian dừng máy và tăng hiệu suất bảo trì định kỳ.
Cảnh báo hiểu sai về cable ladder
Một số hiểu lầm hoặc sai sót khi triển khai cable ladder có thể dẫn đến thiệt hại về kỹ thuật và tài chính:
- Nhầm lẫn với cable tray: Khi thay đổi thiết kế cáp, việc dùng cable tray khiến thao tác trở nên phức tạp
- Chọn sai vật liệu: Không tính đến môi trường dẫn đến gỉ sét nhanh, tuổi thọ thấp
- Lắp đặt sai tiêu chuẩn: Không theo IEC 61537 dễ dẫn đến mất an toàn điện
- Bỏ qua tải trọng cáp: Khi cáp quá nặng nhưng dùng loại thang yếu sẽ dẫn đến võng, gãy
- Chỉ nhìn giá mà bỏ qua độ bền: Dùng loại rẻ không đạt chuẩn dễ phải thay thế sớm
Hiểu rõ cable ladder là gì giúp các kỹ sư, nhà thầu và chủ đầu tư lựa chọn đúng loại máng cáp phù hợp cho công trình công nghiệp. Với thiết kế dạng thang, khả năng tản nhiệt tối ưu và độ bền cao, cable ladder không chỉ mang lại hiệu quả kỹ thuật mà còn tiết kiệm chi phí dài hạn. Đây là giải pháp lý tưởng cho các tuyến cáp lớn, môi trường khắc nghiệt hoặc yêu cầu sửa chữa thường xuyên.
FAQ (Câu hỏi thường gặp)
Cable ladder khác gì cable trunking?
Cable ladder có thiết kế dạng thang mở, phù hợp nơi cần tản nhiệt nhanh và kiểm tra dễ dàng. Trunking là máng kín, dùng trong môi trường sạch, ít thay đổi.
Có bắt buộc dùng cable ladder trong nhà máy không?
Không bắt buộc, nhưng cable ladder là lựa chọn ưu tiên trong môi trường công nghiệp vì độ bền và tiện lợi bảo trì.
Cable ladder có dùng ngoài trời được không?
Có, nếu chọn loại bằng inox hoặc thép mạ kẽm nhúng nóng, cable ladder hoàn toàn phù hợp môi trường ngoài trời.
Tiêu chuẩn IEC 61537 quy định gì về cable ladder?
Tiêu chuẩn này quy định về kích thước, tải trọng, độ bền cơ học, khả năng chống gỉ và an toàn điện của hệ thống máng cáp dạng thang.
Nên chọn cable ladder loại hàn hay lắp ráp?
Nếu cần độ chắc chắn cao và tải nặng, nên chọn loại hàn. Nếu ưu tiên linh hoạt và dễ vận chuyển, lắp ráp là phương án tối ưu.
