Bảng kích thước tủ điện nhựa theo module tiêu chuẩn

Bảng tra kích thước tủ điện nhựa theo từng mức module

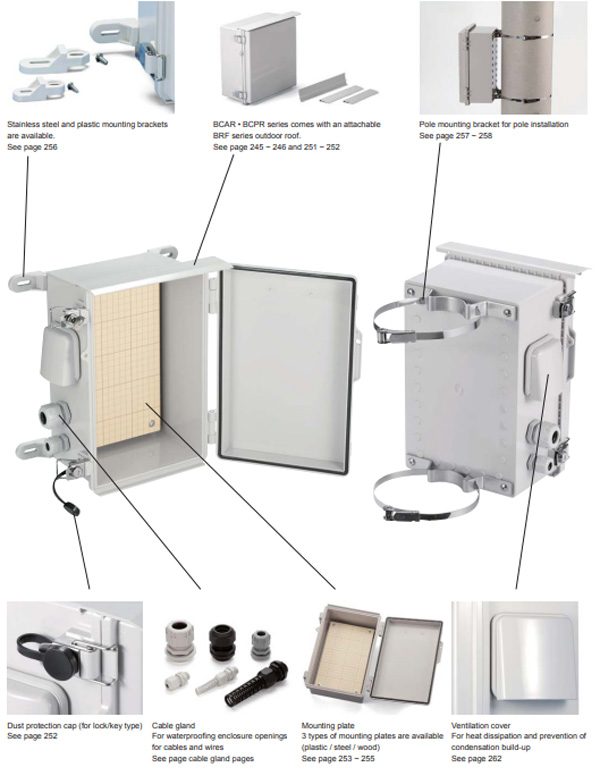

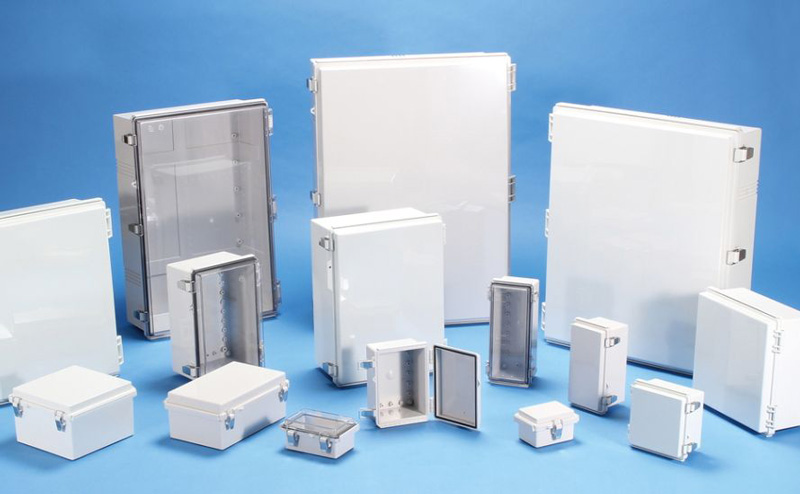

Tủ điện nhựa được thiết kế theo đơn vị module nhằm tiêu chuẩn hóa việc lắp đặt các thiết bị như aptomat, rơ-le hoặc đồng hồ điện bên trong. Mỗi mức module tương ứng với một kích thước cụ thể của vỏ tủ, giúp người dùng dễ dàng tính toán trước khi thi công. Dưới đây là bảng tra cứu kích thước tủ điện nhựa theo từng mức module phổ biến, hỗ trợ lựa chọn nhanh chóng và chính xác cho từng loại công trình từ dân dụng đến kỹ thuật chuyên dụng.

* Lưu ý:

• Kích thước có thể chênh lệch ±5–10mm tùy theo nhà sản xuất (Sino, Schneider, LS, Panasonic,...).
• Các thông số trên chỉ mang tính tham khảo kỹ thuật để lựa chọn sơ bộ.

Cách chọn đúng kích thước tủ điện vỏ nhựa theo nhu cầu

Việc lựa chọn kích thước tủ điện vỏ nhựa không chỉ phụ thuộc vào diện tích lắp đặt mà còn liên quan trực tiếp đến số lượng thiết bị cần tích hợp bên trong. Nếu chọn tủ quá nhỏ, không gian bên trong sẽ chật hẹp, khó bố trí aptomat và dây dẫn; ngược lại, tủ quá lớn lại gây lãng phí và chiếm diện tích. Để đảm bảo vận hành an toàn, dễ bảo trì và sẵn sàng mở rộng về sau, người dùng cần xác định đúng nhu cầu sử dụng ngay từ đầu thông qua các nguyên tắc kỹ thuật dưới đây.

Tính số lượng module theo số aptomat và thiết bị

Việc xác định kích thước tủ điện nhựa phụ thuộc vào số lượng thiết bị cần lắp, chủ yếu là aptomat (CB), contactor, timer hoặc bộ điều khiển:

• Mỗi aptomat đơn thường chiếm 1 module
• Aptomat đôi hoặc ba pha thường chiếm từ 2–4 module
• Các thiết bị đi kèm khác cần thêm 1–2 module mỗi loại

Tổng số module cần thiết sẽ là cơ sở để lựa chọn kích thước tủ phù hợp.

Dự phòng thêm 20% để dễ nâng cấp sau này

Khi chọn tủ điện vỏ nhựa, nên:

• Cộng thêm ít nhất 20% số module dự kiến để thuận tiện cho việc lắp thêm thiết bị sau này
• Tránh chọn tủ vừa đủ vì sẽ khó xử lý nếu có nhu cầu mở rộng hệ thống điện
• Ưu tiên loại tủ có cấu tạo dễ thay thế, nâng cấp và có thể lắp thêm thanh ray

Gợi ý cho nhà ở dân dụng, văn phòng, nhà xưởng nhỏ

• Nhà ở dân dụng (1 tầng, ít thiết bị): nên chọn tủ 6–12 module
• Căn hộ có nhiều nhánh điện (2 tầng): nên chọn 12–18 module
• Văn phòng nhỏ hoặc cửa hàng: chọn tủ 16–24 module để dễ phân chia tải
• Xưởng nhẹ, phòng kỹ thuật: ưu tiên tủ 24–36 module có vỏ nhựa chống nước IP65 trở lên

Việc chọn đúng kích thước tủ điện nhựa giúp hệ thống điện gọn gàng, an toàn và dễ nâng cấp về sau.

Có thể thay đổi số module sau khi đã mua tủ điện không?

Trong đa số trường hợp, tủ điện nhựa không thể thay đổi số module sau khi đã sản xuất và lắp đặt hoàn chỉnh. Lý do là vì số module được thiết kế theo khung vỏ cố định, khó gia công hoặc mở rộng thêm mà vẫn đảm bảo an toàn điện. Dưới đây là phân tích chi tiết:

Tủ điện nhựa dạng liền khối:

• Vỏ tủ đúc nguyên khối theo khuôn, không thể tháo rời để mở rộng thêm module.
• Mọi thao tác cắt ghép sẽ ảnh hưởng đến độ kín, khả năng chống nước và cách điện.

Tủ điện có thanh ray tiêu chuẩn:

• Có thể thay đổi số lượng thiết bị trên thanh ray nhưng không thể mở rộng chiều dài ray nếu không thay vỏ lớn hơn.
• Nếu thiết bị mới không đủ chỗ, bắt buộc phải thay tủ lớn hơn.

Tủ điện lắp ráp dạng khối (modular cabinet):

• Loại này phổ biến ở hệ thống tủ điện kim loại công nghiệp, không phải tủ điện vỏ nhựa dân dụng.
• Có thể gắn thêm module rời nhưng hiếm thấy trong các sản phẩm tủ nhựa phổ thông.

Với tủ điện nhựa đã mua sẵn, gần như không thể thay đổi số module. Cần tính trước số module cần dùng và cộng thêm 20–30% dự phòng để tránh phải thay tủ mới khi phát sinh nhu cầu. Nếu thiết bị vượt công suất ban đầu, nên chọn phương án thay tủ có kích thước lớn hơn, tương thích đầy đủ về module và tiêu chuẩn cách điện.

Kích thước có ảnh hưởng đến khả năng thoát nhiệt không?

Kích thước tủ điện nhựa có ảnh hưởng trực tiếp đến khả năng thoát nhiệt của hệ thống thiết bị bên trong. Đây là yếu tố thường bị bỏ qua khi lựa chọn tủ, đặc biệt với các tủ gắn nhiều aptomat, rơ-le hoặc biến áp nhỏ. Các điểm cần lưu ý:

• Dung tích trong tủ càng nhỏ, nhiệt độ tích tụ càng cao: Tủ 6–8 module nếu lắp dày thiết bị sẽ khó lưu thông không khí bên trong. Thiết bị hoạt động lâu dễ nóng hơn, giảm tuổi thọ và tăng nguy cơ chập điện.
• Tủ có kích thước lớn hơn sẽ: Giúp các thiết bị tản nhiệt đều hơn nhờ khoảng cách rộng giữa các thiết bị. Hỗ trợ thêm khe thoáng, lỗ thông hơi hoặc khe cắm quạt làm mát trong một số dòng cao cấp.
• Vị trí lắp đặt ảnh hưởng thêm đến thoát nhiệt: Tủ âm tường nên chừa khoảng hở phía sau và hai bên để thoát nhiệt. Không lắp tủ điện nhựa sát trần, sát mái tôn hoặc gần nguồn nhiệt khác.

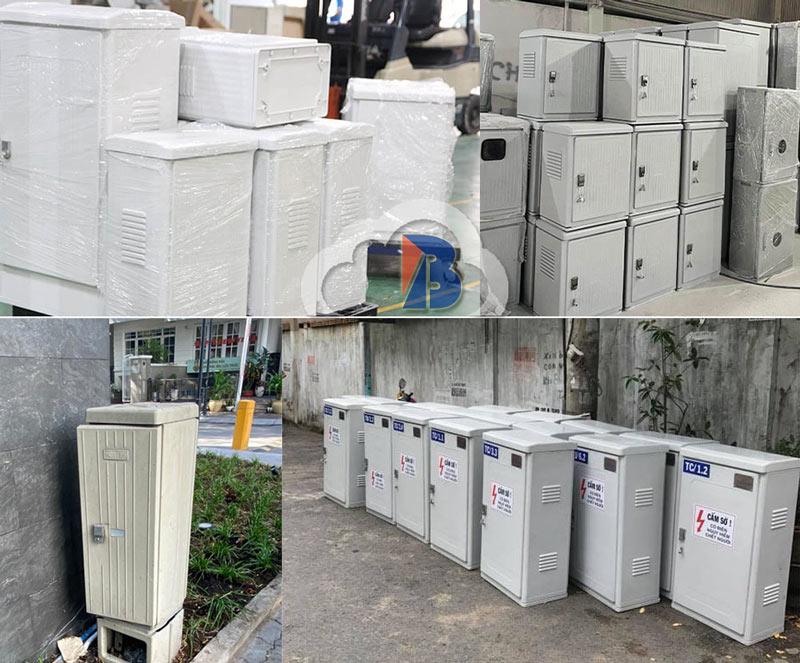

Khuyến nghị kỹ thuật: Nếu hệ thống điện có tải liên tục (máy lạnh, bình nóng lạnh, đèn pha), nên chọn tủ điện vỏ nhựa kích thước lớn hơn tối thiểu 1 cấp để đảm bảo thoáng nhiệt. Với tủ ốp tường ngoài trời, ưu tiên dòng có tiêu chuẩn IP cao và khe thoát hơi phía dưới để hạn chế tích tụ nhiệt.

Dựa vào bảng tra kích thước theo module, người dùng có thể dễ dàng xác định loại tủ điện nhựa phù hợp với số lượng thiết bị, đồng thời tối ưu không gian lắp đặt và tạo dư địa cho việc mở rộng sau này. Đây không chỉ là bước kỹ thuật cần thiết mà còn là giải pháp giúp hệ thống điện vận hành ổn định, thẩm mỹ và thuận tiện trong quá trình bảo trì, nâng cấp về lâu dài.
