Sơ đồ đấu dây tụ bù hạ thế chuẩn kỹ thuật cho hệ thống 3 pha

Mẫu sơ đồ đấu dây tụ bù hạ thế cho hệ thống 3 pha

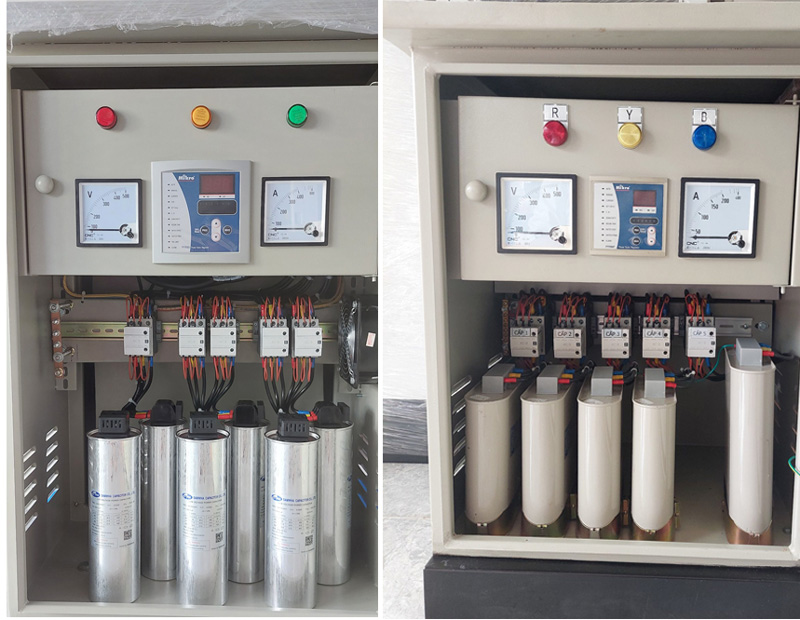

Sơ đồ điện tụ bù cho tủ 3 pha công suất nhỏ (dưới 100 kVAR)

Với hệ thống điện 3 pha có công suất phản kháng nhỏ hơn 100 kVAR, sơ đồ đấu dây tụ bù thường khá đơn giản và dễ triển khai. Sơ đồ phổ biến gồm:

• Bộ tụ bù (thường là loại khô, công suất mỗi cấp từ 5–25 kVAR)
• Bộ điều khiển tự động 4–6 cấp
• Contactor, MCB và cầu chì bảo vệ riêng cho từng cấp tụ
• Biến dòng (CT) lấy tín hiệu tại dây pha tổng trước tải chính
• Đấu tụ bù song song với tải thông qua contactor điều khiển tự động

Loại sơ đồ này phù hợp với các xưởng nhỏ, cửa hàng, nhà máy quy mô vừa có tải ổn định và không yêu cầu kiểm soát quá phức tạp.

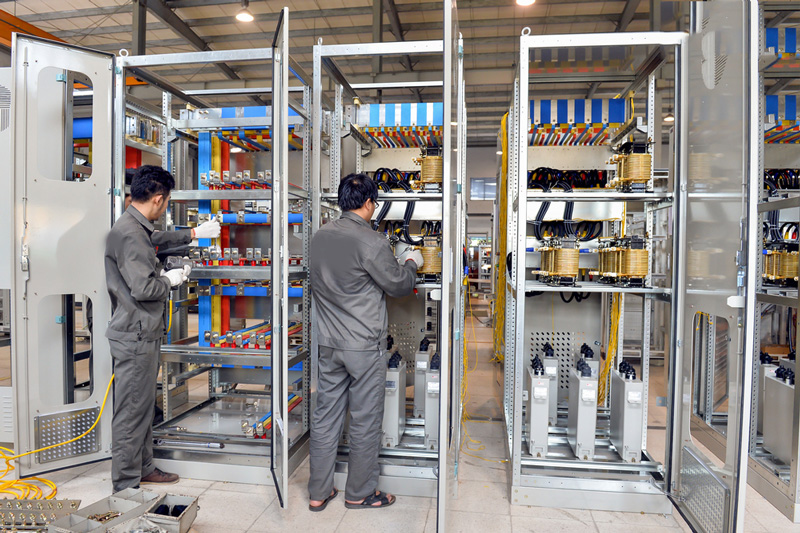

Sơ đồ kỹ thuật đấu tụ bù cho tủ trung bình và lớn (100–500 kVAR)

Đối với hệ thống có tổng công suất bù từ 100 đến 500 kVAR, sơ đồ đấu dây tụ bù cần thiết kế chi tiết hơn, đảm bảo an toàn và khả năng vận hành linh hoạt. Cấu hình phổ biến gồm:

• Tủ tụ bù lắp ghép nhiều cấp, từ 6 đến 12 cấp điều khiển
• Bộ điều khiển thông minh (như RVC, BKT) có khả năng điều chỉnh độ trễ đóng/ngắt
• Biến dòng chính xác cao lắp đúng chiều dòng pha A (hoặc L1)
• Đấu dây theo nguyên lý 3 pha cân bằng hoặc bù theo từng pha nếu tải lệch
• Bổ sung chống sét lan truyền và rơ le bảo vệ quá áp, mất pha, cộng hưởng

Sơ đồ này thường áp dụng trong nhà máy sản xuất lớn, trung tâm logistics, xưởng may, nhựa, thép... nơi tải điện dao động liên tục theo ca làm việc.

Sơ đồ lắp tụ bù phân tán tại các nhánh tải trong nhà máy

Trong một số hệ thống phân phối điện phức tạp, việc bố trí tụ bù phân tán tại các tủ nhánh thay vì chỉ tập trung tại đầu nguồn sẽ mang lại hiệu quả cao hơn. Sơ đồ phân tán cần đảm bảo:

• Tụ bù lắp tại từng tủ nhánh có công suất tải lớn (máy nén, băng tải, motor chính)
• Mỗi cụm tụ có sơ đồ điều khiển riêng, thường là 1–2 cấp tùy mức tải dao động
• Đấu song song với tải tại đầu ra contactor chính của tủ nhánh
• Sử dụng bộ điều khiển nhỏ gọn hoặc tụ bù cố định nếu tải ít dao động
• Sơ đồ đấu nối cần tránh đấu nối chồng chéo giữa các tầng tụ

Cách làm này giúp giảm tổn thất phản kháng trên đường dây và tăng hiệu quả bù cục bộ, đặc biệt hữu ích trong hệ thống nhà máy có kết cấu dây chuyền trải dài.

Lưu ý quan trọng khi thực hiện sơ đồ đấu dây tụ bù hạ thế

Triển khai tụ bù không chỉ là việc lắp đặt đúng sơ đồ mà còn cần tuân thủ các nguyên tắc kỹ thuật và an toàn điện để đảm bảo hệ thống hoạt động ổn định lâu dài. Dưới đây là một số lưu ý quan trọng thường bị bỏ qua khi thiết kế và thi công.

Xác định đúng chiều dòng điện qua biến dòng (CT)

• Biến dòng (CT) là thiết bị lấy tín hiệu dòng điện, nếu đấu ngược chiều sẽ khiến bộ điều khiển tụ bù tính toán sai hệ số công suất
• Khi đó, hệ thống sẽ bù sai lệch, gây hiện tượng quá bù hoặc không bù
• Luôn đấu CT sao cho dòng điện đi từ lưới vào tải và chân S1-S2 đúng chiều theo hướng dẫn của hãng

Đảm bảo tiếp địa và chọn thiết bị bảo vệ đúng công suất

• Tụ bù cần có tiếp địa tốt để đảm bảo an toàn khi có sự cố rò điện hoặc phóng điện
• Mỗi tụ nên có cầu chì hoặc MCB riêng để dễ thay thế khi hỏng
• Không dùng chung thiết bị bảo vệ cho nhiều tụ để tránh cháy nổ khi ngắn mạch
• Chọn MCCB và contactor đúng dòng cắt, có độ bền điện cơ cao

Tránh lỗi cộng hưởng, sai pha và hở mạch tụ

• Cộng hưởng xảy ra khi tần số tự nhiên của mạng điện và cuộn kháng bằng tần số sóng hài, gây hư hỏng tụ
• Để tránh, nên dùng cuộn kháng lọc hài cho tụ bù ở nơi có nhiều biến tần
• Đảm bảo thứ tự pha L1, L2, L3 đồng nhất từ nguồn vào đến tụ bù
• Luôn kiểm tra tụ trước khi đấu, nếu tụ bị hở mạch hoặc phồng cần thay mới

Các dạng sơ đồ đấu dây tụ bù hạ thế thông dụng

Sơ đồ đấu nối tụ bù trực tiếp không qua bộ điều khiển

Đây là dạng sơ đồ đơn giản nhất, thường dùng cho hệ thống điện ổn định hoặc tải không thay đổi nhiều theo thời gian. Trong sơ đồ này:

• Tụ bù được đấu song song với tải qua contactor hoặc CB
• Không sử dụng bộ điều khiển tụ bù tự động
• Tụ hoạt động liên tục khi được cấp điện, không tự đóng/ngắt theo hệ số công suất

Ưu điểm là dễ thi công, chi phí thấp, phù hợp với các tủ nhánh nhỏ hoặc hệ thống điện dân dụng. Tuy nhiên, nhược điểm là không linh hoạt, dễ gây bù dư nếu không tính toán kỹ công suất.

Sơ đồ lắp tụ bù tự động nhiều cấp bằng bộ RVC, BKT

Đây là dạng sơ đồ phổ biến nhất trong hệ thống công nghiệp 3 pha hiện nay. Tụ bù được chia thành nhiều cấp (từ 3 đến 12 cấp) và được điều khiển tự động bởi bộ điều khiển thông minh như RVC (Schneider), BKT (Samwha, LS) hoặc tương đương.

Sơ đồ gồm các thành phần chính:

• Bộ điều khiển lấy tín hiệu từ biến dòng CT
• Các cấp tụ nối qua contactor đóng/ngắt tự động theo tín hiệu cos φ
• Hệ thống dây điều khiển độc lập với dây động lực
• Mỗi cấp tụ đều có thiết bị bảo vệ riêng như MCB hoặc cầu chì

Dạng sơ đồ này giúp nâng cao hiệu suất bù công suất, tránh bù dư, tiết kiệm điện và tăng tuổi thọ thiết bị.

Sơ đồ nguyên lý đấu tụ bù đấu tam giác và đấu sao

Tùy theo thiết kế tụ và yêu cầu hệ thống mà lựa chọn phương án đấu tam giác (Δ) hoặc đấu sao (Y) cho các cấp tụ bù.

Đấu tam giác

• Phổ biến trong hệ thống điện 3 pha
• Cho dòng điện cao hơn trên tụ (so với đấu sao cùng công suất)
• Yêu cầu tụ chịu được điện áp cao hơn

Đấu sao

• Thường dùng trong hệ thống cần tiết kiệm chi phí đầu tư tụ
• Dòng điện qua tụ nhỏ hơn, giúp giảm tải cho contactor và dây dẫn
• Cần có điểm trung tính hoặc tiếp địa cho an toàn

Sơ đồ nguyên lý phải thể hiện rõ cách đấu tụ, thứ tự pha và bảo vệ từng nhánh để tránh nhầm lẫn trong quá trình thi công.

Hướng dẫn đọc và triển khai sơ đồ kỹ thuật đấu tụ bù hạ thế

Cách đọc ký hiệu thiết bị và dây dẫn trong sơ đồ điện

Sơ đồ kỹ thuật tụ bù hạ thế bao gồm nhiều ký hiệu đặc thù. Việc đọc đúng giúp hiểu nhanh cấu trúc hệ thống và tránh sai sót khi thi công. Một số ký hiệu thường gặp:

• CT: biến dòng – ký hiệu hình tròn hoặc hình chữ nhật có mũi tên
• C: tụ bù – biểu tượng hai thanh song song
• K: contactor – thường được đánh số theo cấp (K1, K2...)
• RVC/BKT: bộ điều khiển – hình chữ nhật có cổng vào từ CT và cổng ra đến contactor
• Đường nét đứt: dây điều khiển
• Đường nét liền: dây động lực

Mỗi thiết bị cần được đặt tên rõ ràng và có thông số kỹ thuật đi kèm để đối chiếu khi lắp đặt.

Trình tự đấu nối đúng kỹ thuật theo sơ đồ nguyên lý

Để triển khai sơ đồ đấu dây tụ bù hạ thế đúng chuẩn, nên tuân thủ theo trình tự sau:

1. Xác định điểm lấy tín hiệu dòng tổng (lắp CT đúng pha, đúng chiều dòng)
2. Kết nối CT đến bộ điều khiển theo sơ đồ (thường là cổng S1, S2)
3. Kết nối nguồn điều khiển cho bộ RVC/BKT (thường lấy từ pha A và trung tính)
4. Đấu dây điều khiển từ bộ điều khiển đến từng contactor cấp tụ
5. Đấu tụ bù với nguồn điện động lực thông qua contactor và MCB
6. Nối tiếp địa cho tất cả thiết bị vỏ kim loại và khung tủ

Mỗi bước cần đối chiếu lại với sơ đồ kỹ thuật trước khi cấp điện thử.

Kiểm tra thực tế và test sơ đồ sau khi hoàn tất đấu nối

Sau khi hoàn tất thi công theo sơ đồ kỹ thuật, bước kiểm tra đóng vai trò quan trọng để đảm bảo an toàn và hiệu quả hệ thống. Các bước kiểm tra bao gồm:

• Kiểm tra siết chặt terminal, tiếp điểm và đầu nối
• Dùng đồng hồ đo kiểm tra đúng thứ tự pha, chiều dòng CT
• Bật nguồn, quan sát bộ điều khiển tụ có nhận tín hiệu dòng và cos φ hay không
• Kiểm tra từng cấp tụ đóng/ngắt theo tải
• Quan sát cos φ thực tế sau khi đóng tụ, so sánh với giá trị mục tiêu (thường ≥ 0,9)

Việc kiểm tra đúng kỹ thuật giúp phát hiện sớm lỗi sơ đồ và đảm bảo tụ bù hoạt động ổn định, hiệu quả lâu dài.

Sơ đồ đấu dây tụ bù hạ thế đóng vai trò nền tảng để đảm bảo hiệu suất và độ ổn định lâu dài của hệ thống điện 3 pha. Áp dụng đúng sơ đồ theo chuẩn kỹ thuật không chỉ giúp hệ thống bù công suất hiệu quả mà còn tạo điều kiện thuận lợi cho vận hành, bảo trì và mở rộng về sau.
