Lưu ý quan trọng về thông số kỹ thuật tụ bù trung thế khi thay tụ cũ

Tại sao cần hiểu rõ thông số kỹ thuật tụ bù trung thế trước khi thay thế

Thay thế tụ bù trung thế là một quy trình kỹ thuật không thể thực hiện tùy tiện theo cảm tính hay chỉ dựa trên hình dáng thiết bị. Để đảm bảo hệ thống điện hoạt động ổn định, an toàn và đạt hiệu suất tối ưu, việc hiểu và đối chiếu thông số kỹ thuật tụ bù trung thế trước khi thay thế là điều bắt buộc. Các thông số kỹ thuật không chỉ phản ánh khả năng vận hành của tụ mà còn ảnh hưởng trực tiếp đến sự tương thích với bộ điều khiển, cấu hình hệ thống, môi trường lắp đặt và hiệu quả bù công suất phản kháng.

Việc lựa chọn thiết bị có thông số sai lệch, dù chỉ ở một vài giá trị nhỏ, có thể dẫn đến hư hỏng tụ bù, phát sinh sự cố lưới điện hoặc ảnh hưởng đến chất lượng điện năng trong toàn hệ thống. Đặc biệt với thiết bị vận hành ở cấp điện áp trung thế (thường từ 6kV đến 35kV), các sai sót về thông số kỹ thuật có thể gây ra hậu quả nghiêm trọng hơn so với hệ thống hạ áp thông thường.

Rủi ro khi thay tụ bù trung thế không đúng thông số kỹ thuật

Một số rủi ro phổ biến nếu chọn sai thông số tụ bù trung thế bao gồm:

• Tụ hoạt động không đúng điện áp định mức, dẫn đến quá nhiệt hoặc đánh thủng cách điện.
• Công suất bù không đạt yêu cầu, làm hệ số công suất không cải thiện như mong muốn.
• Bộ điều khiển không tương thích, gây lỗi đóng cắt tụ không đúng tải.
• Dòng điện vượt quá khả năng cho phép, gây kích hoạt bảo vệ hoặc hỏng cầu chì.
• Kết cấu cơ khí không phù hợp khiến việc đấu nối không đảm bảo an toàn.

Các nhóm thông số kỹ thuật của tụ bù trung thế cần kiểm tra khi thay thế

Việc thay thế tụ bù trung thế không thể chỉ dựa vào công suất định danh. Người thực hiện cần rà soát đầy đủ các nhóm thông số kỹ thuật của tụ bù trung thế để đảm bảo tương thích toàn diện với hệ thống đang vận hành.

Thông số điện áp và dòng điện định mức của tụ bù điện trung thế

• Điện áp định mức (kV): Là thông số quan trọng nhất, phải phù hợp với cấp điện áp của hệ thống (6kV, 10kV, 22kV, 35kV…). Không được sử dụng tụ có điện áp thấp hơn điện áp lưới.
• Dòng điện định mức (A): Phản ánh khả năng dẫn dòng của tụ. Cần so sánh với dòng điện thực tế trên hệ thống để tránh quá tải.

Thông số điện dung và tần số vận hành phù hợp hệ thống

• Điện dung (µF hoặc kvar): Là thông số xác định khả năng bù công suất phản kháng. Khi thay thế, nên chọn tụ có điện dung bằng hoặc gần với tụ cũ, tránh tăng đột ngột gây bù dư.
• Tần số vận hành (Hz): Thông thường là 50Hz, tuy nhiên cần kiểm tra kỹ nếu sử dụng tụ nhập khẩu từ khu vực sử dụng 60Hz. Việc sai tần số có thể gây cộng hưởng và mất ổn định điện áp.

Loại cách điện, chất điện môi và tiêu chuẩn chịu nhiệt độ môi trường

• Loại cách điện: Có thể là dầu cách điện, khí SF6 hoặc cách điện rắn. Mỗi loại có đặc tính vận hành và yêu cầu bảo trì khác nhau.
• Chất điện môi: Thường là dầu khoáng hoặc dầu tổng hợp. Nên chọn loại có độ ổn định nhiệt cao, ít phân hủy trong điều kiện làm việc liên tục.
• Tiêu chuẩn chịu nhiệt độ: Được ghi rõ trên nhãn tụ (ví dụ -25°C đến 55°C). Cần chọn đúng theo điều kiện môi trường lắp đặt, đặc biệt ở khu vực nhà xưởng nóng, ẩm hoặc gần lò nhiệt.

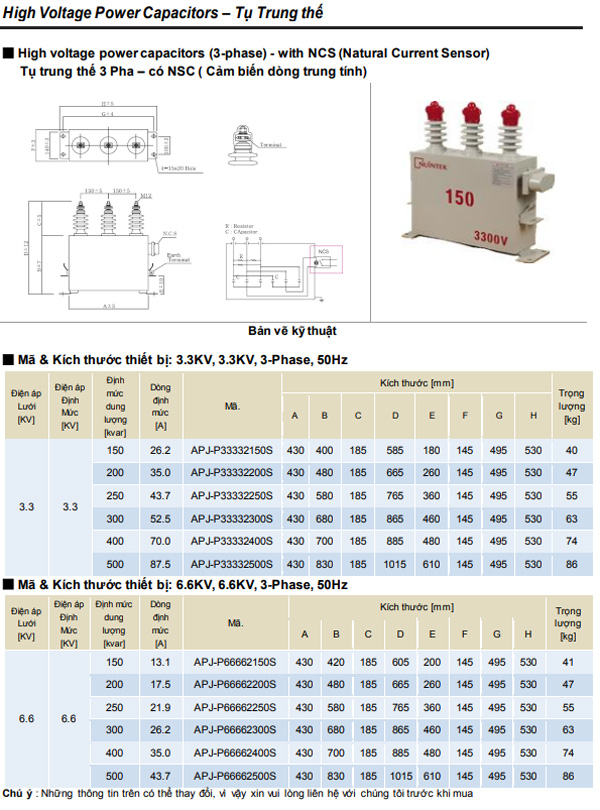

Chỉ số kỹ thuật tụ bù trung thế liên quan đến kích thước và kiểu đấu nối

• Kích thước vật lý: Phải phù hợp với không gian bên trong tủ điện hoặc bệ đặt hiện hữu.
• Kiểu đấu nối: Có thể là đầu cáp (cable type) hoặc đầu nối sứ (bushing type), lắp đặt dạng ngang, đứng hoặc treo.
• Cấu hình pha: Tụ ba pha hay tụ đơn pha ghép nối. Cần tuân thủ cấu hình ban đầu để đảm bảo phân bố điện áp đồng đều.

Cách đọc và đối chiếu thông số thiết bị tụ bù trung thế khi thay tụ cũ

Việc đọc đúng và đối chiếu chính xác thông số thiết bị là bước quan trọng trong quá trình thay thế tụ bù trung thế.

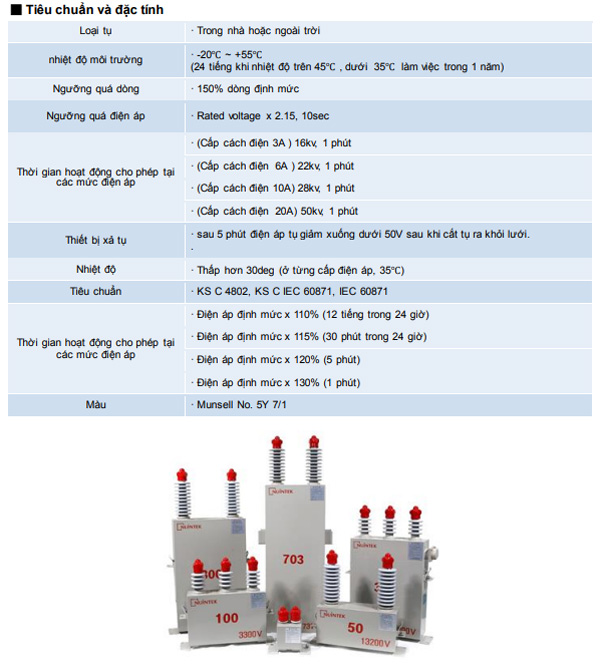

Cách đọc bảng tên tụ bù trung thế và nhận diện các thông số chính

Bảng tên (nameplate) là nơi tập trung toàn bộ thông số kỹ thuật tụ bù trung thế do nhà sản xuất cung cấp. Một số thông số chính cần chú ý gồm:

• Điện áp định mức (Rated voltage): Ví dụ 12kV, 22kV
• Tần số định mức (Rated frequency): Thường là 50Hz hoặc 60Hz
• Dung lượng tụ (Capacitance hoặc Reactive Power): Đơn vị µF hoặc kvar
• Dòng điện định mức (Rated current): Thường tính theo A
• Loại cách điện và môi chất: Dầu, khô, khí SF6
• Nhiệt độ làm việc: Khoảng -25°C đến 55°C
• Mã sản phẩm, tiêu chuẩn chế tạo: IEC 60871, ANSI hoặc TCVN tương đương

So sánh thông số kỹ thuật tụ bù mới và tụ bù đã lắp cũ

Sau khi ghi nhận đầy đủ thông số từ tụ cũ, cần đối chiếu kỹ với thiết bị tụ bù mới trước khi lắp đặt. Quy trình so sánh cần dựa vào các tiêu chí:

• Điện áp và tần số: Bắt buộc phải trùng khớp hoàn toàn
• Dung lượng bù (kvar hoặc µF): Có thể chênh lệch nhỏ (±5%) nếu hệ thống cho phép
• Kiểu cách điện và đấu nối: Phải tương thích với tủ điện và sơ đồ hiện có
• Kích thước và trọng lượng: Cần đảm bảo vừa với không gian tủ hoặc bệ đỡ
• Chuẩn bảo vệ IP, chống bụi, chống ẩm: Đặc biệt quan trọng nếu đặt ngoài trời hoặc gần khu vực công nghiệp nặng

Hướng dẫn xác minh tương thích với bộ điều khiển và hệ thống hiện có

Tụ bù trung thế không vận hành độc lập mà thường tích hợp trong hệ thống điều khiển bao gồm:

• Bộ điều khiển hệ số công suất (controller)
• Thiết bị đóng cắt trung thế (máy cắt, cầu dao)
• Cảm biến dòng, điện áp và rơ le bảo vệ

Khi thay tụ mới, cần kiểm tra các yếu tố sau:

1. Tụ mới có cấp điện áp điều khiển (control voltage) phù hợp với bộ điều khiển hiện tại không
2. Tụ có đáp ứng được chu kỳ đóng/cắt tương đương hoặc cao hơn so với tụ cũ không
3. Công suất tụ mới có nằm trong phạm vi điều chỉnh của bộ điều khiển cos φ không
4. Tín hiệu phản hồi từ tụ (nếu có) có tương thích với đầu vào của hệ thống giám sát không

Nếu cần thiết, nên tham khảo tài liệu kỹ thuật của bộ điều khiển để đảm bảo kết nối không gây lỗi hệ thống sau khi thay thiết bị.

Gợi ý lựa chọn thiết bị thay thế đúng thông số kỹ thuật tụ bù trung thế

Lựa chọn đúng tụ bù thay thế không chỉ đảm bảo vận hành an toàn mà còn tránh phải điều chỉnh lại toàn bộ hệ thống điều khiển.

Cách chọn tụ bù điện trung thế theo đặc thù hệ thống tải

Tùy vào tính chất phụ tải mà việc chọn tụ bù cần có phương án kỹ thuật phù hợp:

• Tải ổn định: Có thể sử dụng tụ bù cố định với điện dung không thay đổi, tránh đóng cắt thường xuyên
• Tải biến thiên: Cần chọn tụ có khả năng điều chỉnh theo nhiều cấp, phù hợp hệ thống bù tự động
• Tải có dòng khởi động lớn (như động cơ): Nên chọn tụ có thời gian đóng trễ hoặc dùng kết hợp với cuộn kháng để giảm dòng dội
• Tải có yếu tố sóng hài cao: Cần chọn tụ bù có bộ lọc sóng hài hoặc phối hợp với cuộn kháng

Tư vấn lựa chọn tụ bù theo nhà sản xuất và hồ sơ kỹ thuật

Mỗi nhà sản xuất có tiêu chuẩn thiết kế và độ bền thiết bị khác nhau. Khi chọn tụ bù trung thế, nên lưu ý:

• Ưu tiên các thương hiệu có chứng nhận quốc tế (IEC, ISO, ANSI…)
• Chọn thiết bị có đầy đủ hồ sơ kỹ thuật, sơ đồ đấu nối và hướng dẫn sử dụng
• Kiểm tra thời gian bảo hành và chính sách hỗ trợ kỹ thuật hậu mãi
• So sánh vật liệu cách điện, mức tổn thất điện môi và khả năng vận hành liên tục

Các tiêu chí ưu tiên khi không tìm được tụ có thông số hoàn toàn giống cũ

Trong nhiều trường hợp, tụ bù cũ đã lỗi thời hoặc nhà sản xuất ngừng cung cấp. Khi đó, cần ưu tiên các yếu tố sau:

1. Điện áp định mức luôn phải bằng hoặc cao hơn tụ cũ
2. Dung lượng bù gần nhất, chênh lệch không quá ±5%
3. Kích thước vật lý và kiểu đấu nối tương thích hệ thống hiện hữu
4. Cách điện, tiêu chuẩn an toàn và tiêu chuẩn chế tạo tương đương
5. Tính toán lại dòng định mức để kiểm tra tương thích với thiết bị đóng cắt

Hiểu và kiểm tra kỹ thông số kỹ thuật tụ bù trung thế trước khi thay thế là yếu tố cốt lõi để đảm bảo tính tương thích, an toàn và hiệu quả lâu dài. Doanh nghiệp nên xây dựng quy trình thay tụ bài bản và có sự hỗ trợ từ đơn vị kỹ thuật uy tín để tránh rủi ro kỹ thuật không đáng có.
