Đặc tính kỹ thuật và khả năng chịu tải của máng cáp dạng lưới

Tiêu chuẩn kỹ thuật áp dụng cho máng cáp lưới

Máng cáp dạng lưới đạt chuẩn IEC 61537 và ANSI TIA-569 bảo đảm an toàn cơ học, tản nhiệt tốt và chống ăn mòn, nên được khuyến nghị dùng cho hệ thống MEP và trung tâm dữ liệu.

Tiêu chuẩn IEC và ANSI được áp dụng

• IEC 61537 (quốc tế) quy định tải trọng thử, thử nghiệm phóng điện, điện trở nối đất ≤ 5 mΩ/m và lớp phủ bảo vệ tối thiểu 70 µm đối với sơn tĩnh điện.
• ANSI TIA-569 (hoa kỳ) yêu cầu hệ thống quản lý cáp hỗ trợ 100 kg/m với hệ số an toàn 1,5, khe lưới ≤ 50 mm để tránh rơi cáp điều khiển.
• Các dự án F&B hoặc dược phẩm thường cộng thêm NSF 2 về an toàn vệ sinh bề mặt thép không gỉ.

Yêu cầu về dung sai và độ đồng đều

• Độ thẳng ± 1 mm trên mỗi mét; sai lệch chiều rộng/chiều cao ± 2 %.
• Mối hàn CO₂ liên tục, bề rộng vết hàn ≥ 4 mm, chiều cao hàn ≥ 3 mm; khoảng hở lưới đồng nhất giúp chia tải đều, giảm điểm võng cục bộ.
• Dung sai lớp phủ kẽm nhúng nóng ≥ 55 µm (ISO 1461); lớp sơn polyester ≥ 70 µm, đạt 500 h phun muối (ASTM B117).

Các quy định chống ăn mòn bề mặt

• Vật liệu inox SUS304/316 cho môi trường hóa chất hoặc ven biển, điện trở ăn mòn pitting > 600 h (ASTM G48).
• Thép mạ kẽm nhúng nóng với hàm lượng Si ≤ 0,03 % kéo dài tuổi thọ lớp kẽm 40 năm (khí hậu C3).
• Sơn tĩnh điện epoxy-polyester có phụ gia TGIC-free thân thiện môi trường, chỉ số bám dính 5B (ASTM D3359).

Các thông số kỹ thuật cơ bản cần lưu ý

Để chọn đúng máng cáp dạng lưới, hãy kiểm tra ba thông số cốt lõi: kích thước mặt cắt, độ dày thanh lưới và tải trọng cho phép.

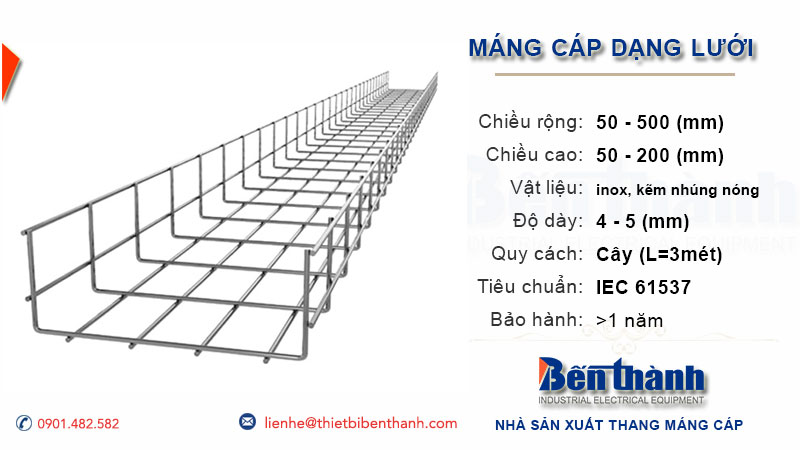

Kích thước chuẩn và độ dày thanh lưới

• Rộng × cao phổ dụng: 100×50 mm, 200×100 mm, 300×100 mm, 400×150 mm.
• Độ dày sợi thép: 4mm (light-duty), 5mm (standard), 6 mm (heavy-duty).
• Khoảng ô lưới 50 × 100 mm bảo đảm thoát nhiệt > 25 % so với máng kín và trọng lượng giảm ~ 30 %.

Tải trọng cho phép theo từng loại

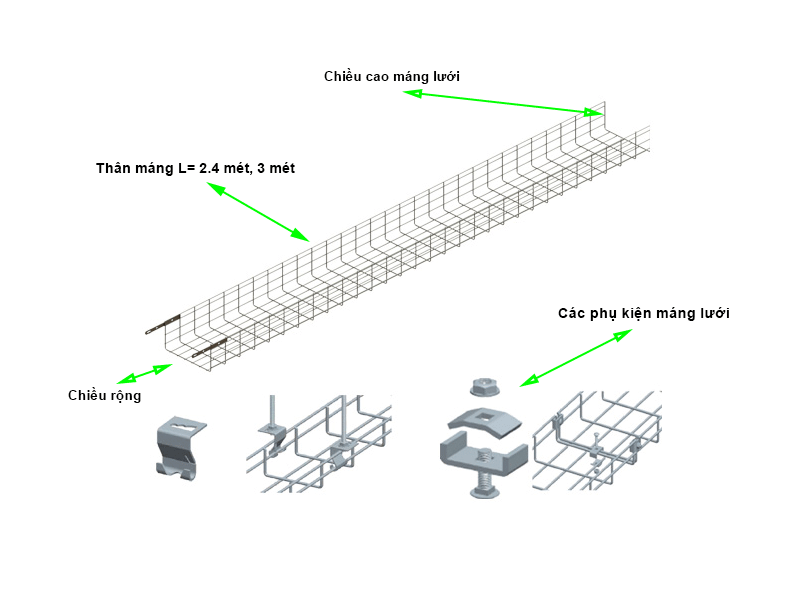

Chiều dài thanh tiêu chuẩn trên thị trường

• Chiều dài 2,4m và 3m; ghép nối bằng phụ kiện straight splice bằng thép 2 mm, liên kết 4 bu-lông M6 chống xoắn.
• Dự án cleanroom thường đặt thanh 6m giảm mối nối, đi kèm kit khóa rung dạng quick-lock ≤ 30 s thao tác.

Khả năng chịu tải của máng cáp dạng lưới

Máng cáp lưới chịu tải tĩnh tối đa 110 kg/m (300 × 100 heavy-duty) khi span 1,5 m; span càng dài tải càng giảm theo hàm bậc ba.

Tải trọng tĩnh và giới hạn chịu lực

• Tải tĩnh thiết kế = tải cáp 20 % phụ kiện; hệ số an toàn ≥ 1,7 theo IEC 61537.
• Ví dụ: cáp động lực Ø 25 mm, trọng lượng 1,8 kg/m; máng rộng 200 mm chứa 20 sợi → tải cáp 36 kg/m → chọn máng 200 × 100 mm Std (70 kg/m) đạt yêu cầu.

Ảnh hưởng của khoảng span và gá đỡ

• Span ≤ 1,2 m cho phòng server rung thấp; ≤ 1,8 m cho nhà xưởng nhẹ; ≤ 2,4 m chỉ khuyến nghị khi dùng máng heavy-duty thanh treo ren M10.
• Võng tấm ∝ span³: tăng span 20 % làm võng tăng ~ 73 %. Do đó luôn kiểm tra võng thực nghiệm sau lắp đặt 24 h.

Mô phỏng lực phân bố bằng phần mềm

• Dùng ANSYS Mechanical gán tải đều, điều kiện gối tựa 2 điểm; kết quả stress Max Von Mises < 60 % giới hạn chảy của thép Q235 (235 MPa).
• Báo cáo FEA được đính kèm hồ sơ nghiệm thu, đáp ứng ISO 9001:2015 và yêu cầu chủ đầu tư EPC.

Các yếu tố ảnh hưởng đến độ bền và tải trọng

Độ bền máng cáp dạng lưới phụ thuộc vào ba biến số chính: vật liệu – độ dày, môi trường vận hành và lịch bảo trì. Kiểm soát đúng ba biến số này giúp duy trì tải thiết kế tới 95 % sau 10 năm.

Vật liệu và độ dày ảnh hưởng thế nào

• Thép mạ kẽm nhúng nóng độ dày thanh ≥ 4,8 mm cho tải ≤ 70 kg/m ở span 1,5 m; lớp kẽm ≥ 55 µm giảm tốc độ ăn mòn xuống 1–1,5 µm/năm.
• Thép sơn epoxy-polyester cần độ dày thanh ≥ 6 mm để bù ma sát lớp sơn; thích hợp môi trường khô, tải ≤ 60 kg/m.
• Inox SUS304/316 bảo toàn cường độ tới 540 MPa; độ dày 3,8 mm vẫn chịu 70 kg/m, nhưng giá thành cao hơn ~ 40 %.

Môi trường lắp đặt và điều kiện vận hành

• Nhiệt độ > 60 °C làm module đàn hồi thép giảm 8 %, tải thiết kế nên cắt giảm 10 %.
• Độ ẩm tương đối > 85 % hoặc khí SO₂ > 25 µg/m³: chọn inox hoặc kẽm ≥ 85 µm; kiểm tra võng sau 6 tháng đầu.
• Rung động (bơm, máy nén) > 2 mm/s: thêm khóa chống rung và giảm span xuống 1,2 m.

Tần suất bảo trì và hiệu suất duy trì tải

• Bảo trì sáu tháng/lần: làm sạch bụi, siết lại bu-lông → giữ tải thực tế ≈ 100 % tải thiết kế sau 5 năm.
• Bảo trì hằng năm: lớp kẽm mỏng < 55 µm giảm 6 % khả năng tải sau năm thứ 3.
• Không bảo trì: thống kê thực địa cho thấy võng tăng 15–20 % và ăn mòn cục bộ sau 24 tháng, buộc hạ tải hoặc thay máng.

Bảng tra khả năng chịu tải theo kích thước phổ biến

Tra nhanh tải trọng máng cáp lưới theo ba kích thước được dùng nhiều nhất: 100×50 mm, 200×100mm, 300×100 mm.

(Nguồn tính theo IEC 61537 với hệ số an toàn 1,7 và võng ≤ Span/200).

Máng cáp lưới kích thước 100x50

• Dùng cho cáp tín hiệu ≤ Ø15 mm, tổng tải < 45 kg/m.
• Lắp trong trần kỹ thuật, span khuyến nghị 1,2 m.

Máng cáp lưới kích thước 200x100

• Phù hợp cáp động lực Ø 25 mm, tải < 70 kg/m.
• Nhà xưởng nhẹ, span 1,5 m với treo ren M8.

Máng cáp lưới kích thước 300x100

• Thiết kế heavy-duty, tải tối đa 110 kg/m ở span 1,5 m.
• Dây cáp bọc thép hoặc bó cáp lớn trong công nghiệp nặng.

Ứng dụng thực tế theo tải trọng và ngành nghề

Chọn máng cáp dạng lưới đúng tải không chỉ bảo vệ cáp mà còn tối ưu chi phí bảo trì suốt vòng đời dự án.

Ứng dụng trong nhà xưởng có tải trọng lớn

• Xưởng gia công kim loại, dây cáp điện lực 3-phase Ø 32 mm: chọn máng 300 × 100 mm, span 1,2 m, treo ren M10.
• Kết hợp khay hỗ trợ trung gian mỗi 0,6 m giảm võng 25 %.

Hệ thống server và cáp tín hiệu nhẹ

• Trung tâm dữ liệu Tier III: máng 100 × 50 mm hoặc 200 × 100 mm, tải chỉ 25–35 kg/m.
• Sơn tĩnh điện đen mờ chống tĩnh điện; span 1,0–1,2 m, khóa nhanh không bu-lông rút ngắn thi công 40 %.

Các công trình ngoài trời có độ ẩm cao

• Nhà máy chế biến hải sản ven biển: inox 316L 3,8 mm, span 1,2 m, tải 50 kg/m, lớp passivation ASTM A380 sau hàn.
• Có mái che polycarbonate giảm 30 % mưa đập trực tiếp, kéo dài tuổi thọ lớp inox thêm 5 năm.

Dù thi công hệ thống điện nhẹ cho server hay hệ thống điện động lực cho nhà xưởng, việc nắm rõ đặc tính kỹ thuật và giới hạn tải trọng của từng loại máng cáp dạng lưới là yếu tố quyết định độ bền công trình. Hãy ưu tiên lựa chọn đúng kích thước, đúng vật liệu và đúng khoảng cách gá đỡ để tối ưu hóa hiệu suất vận hành và hạn chế rủi ro trong quá trình sử dụng lâu dài.
