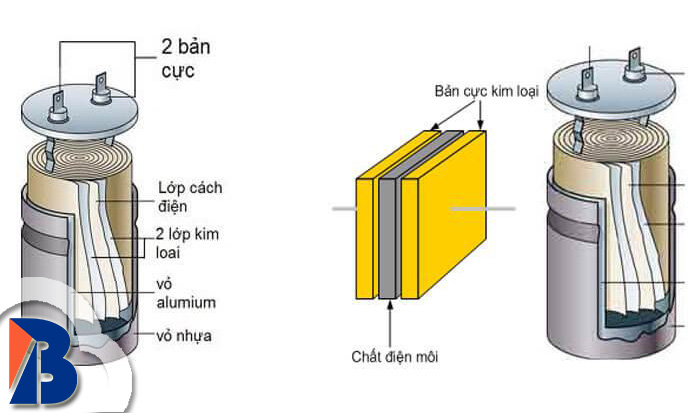

Tụ bù điện, dù là loại một pha hay ba pha, đều có cấu trúc cơ bản tương tự nhau. Thành phần chính của tụ là các bản cực dẫn điện, thường là hai hoặc ba lá nhôm mỏng, được đặt song song và ngăn cách bởi các lớp chất điện môi cách điện. Những lớp vật liệu này không dẫn điện nhưng cho phép tạo nên điện trường giữa các bản cực, giúp tụ tích trữ và phóng điện năng khi cần thiết.
Toàn bộ hệ thống bản cực và chất điện môi được đặt trong một bình hình trụ kín, được chế tạo từ nhôm hoặc nhựa tổng hợp chịu nhiệt, đảm bảo an toàn và độ bền cơ học trong quá trình vận hành. Phía trên tụ là hai hoặc ba đầu cực được đưa ra ngoài để kết nối với hệ thống điện.
Với tụ bù ba pha, thiết kế thường tích hợp thêm cơ cấu bảo vệ tự ngắt, hoạt động khi xảy ra hiện tượng quá dòng hoặc quá nhiệt, nhằm tránh nguy cơ nổ tụ. Cơ cấu này còn được gọi là ngấn phòng nổ, giúp tăng độ an toàn khi sử dụng trong hệ thống điện công nghiệp.
Khi truyền tải điện năng từ nguồn đến các thiết bị tiêu thụ, có hai loại công suất được sinh ra:
Việc tồn tại công suất phản kháng làm tăng dòng điện truyền trong dây, giảm hiệu quả sử dụng điện và làm giảm hệ số công suất cosφ. Khi hệ số này thấp, doanh nghiệp sẽ bị tính thêm chi phí do tiêu thụ điện năng không hiệu quả.
Tụ bù được sử dụng để bù lại lượng công suất phản kháng này, giúp nâng cao hệ số công suất cosφ. Tụ hoạt động bằng cách tạo ra dòng dung kháng có pha ngược với dòng cảm kháng sinh ra từ tải, giúp triệt tiêu phần nào công suất phản kháng không mong muốn.
Tóm lại, nguyên lý hoạt động của tụ bù điện là:
Từ nguyên lý hoạt động của tụ bù - tạo ra dòng dung kháng để bù đắp dòng cảm kháng trong hệ thống điện – có thể thấy rõ các lợi ích thiết thực mà tụ bù mang lại trong vận hành lưới điện. Dưới đây là những ứng dụng và hiệu quả chính:
Việc sử dụng tụ bù giúp giảm lượng công suất phản kháng mà hệ thống phải lấy từ nguồn cung, từ đó giảm tổng dòng điện truyền trong dây dẫn. Khi dòng điện giảm:
Như vậy, nhờ ứng dụng đúng nguyên lý hoạt động của tụ bù, doanh nghiệp có thể tiết kiệm chi phí vận hành hàng tháng một cách đáng kể.
Tụ bù giúp cân bằng công suất phản kháng tại chỗ, nên giảm hiện tượng sụt áp ở cuối đường dây, giữ điện áp ổn định hơn, đặc biệt với các thiết bị nhạy cảm như biến tần, PLC, hệ thống điều khiển.
Ngoài ra, dòng điện tổng giảm còn giúp:
Những yếu tố này giúp hệ thống điện hoạt động ổn định, tin cậy và an toàn hơn trong thời gian dài.
Trong các nhà máy, xưởng sản xuất và trạm biến áp, tụ bù không chỉ là thiết bị hỗ trợ mà là thành phần bắt buộc để:
Tụ bù được xem là giải pháp kỹ thuật – kinh tế tối ưu để nâng cao hiệu quả sử dụng năng lượng trong các hệ thống điện quy mô lớn.
Dù nguyên lý hoạt động của tụ bù đơn giản, nhưng hiệu quả thực tế lại phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện vận hành. Việc hiểu rõ các yếu tố này giúp kỹ sư thiết kế hệ thống tụ bù hiệu quả, tránh lãng phí và rủi ro trong sử dụng.
Phụ tải điện trong nhà máy hoặc tòa nhà thường thay đổi theo thời gian, nhất là khi sử dụng nhiều động cơ, máy hàn, thiết bị điều khiển. Khi tải tăng/giảm nhanh:
Do đó, hệ thống tụ bù hiện đại thường dùng tụ bù tự động, có khả năng đóng cắt theo từng cấp công suất để đáp ứng chính xác với biến động phụ tải.
Hiệu suất hoạt động và tuổi thọ tụ bù chịu tác động đáng kể từ các yếu tố môi trường như:
Để đảm bảo tụ hoạt động hiệu quả, cần bố trí trong tủ kín, có quạt tản nhiệt, và bảo trì định kỳ theo khuyến cáo nhà sản xuất.
Tụ bù không chỉ là một thiết bị phụ trợ mà đóng vai trò trung tâm trong chiến lược tối ưu hóa điện năng. Việc nắm vững cấu tạo vật lý và cơ chế bù phản kháng giúp người vận hành kiểm soát hệ số cosφ, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí năng lượng cho cả hệ thống.
