Cách đọc sơ đồ tủ điện điều khiển máy bơm nước đúng kỹ thuật

Thành phần cơ bản trong sơ đồ tủ điện máy bơm

Aptomat khởi động và bảo vệ mạch điện

Aptomat (CB) là thiết bị ngắt mạch tự động, đảm nhận vai trò bảo vệ mạch điện chính trong tủ điều khiển máy bơm khỏi quá dòng, ngắn mạch. Trong sơ đồ tủ điện, aptomat thường được ký hiệu là QF hoặc CB, đặt ngay sau nguồn cấp để ngắt toàn bộ hệ thống khi có sự cố.

Tác dụng chính của aptomat:

• Bảo vệ toàn bộ tủ điện khỏi chập cháy do ngắn mạch
• Cho phép thao tác đóng/ngắt nguồn khi bảo trì

Contactor điều khiển đóng ngắt máy bơm

Contactor là khí cụ điện điều khiển dòng điện chính cấp vào động cơ máy bơm. Trên sơ đồ, thiết bị này được ký hiệu là K hoặc KM. Contactor hoạt động nhờ cuộn hút điện áp điều khiển (mạch điều khiển), khi có tín hiệu sẽ đóng mạch chính.

Ứng dụng thực tế:

• Cho phép đóng ngắt từ xa
• Tích hợp điều khiển nhiều máy bơm luân phiên
• Bảo vệ động cơ thông qua phối hợp với rơle nhiệt

Rơle nhiệt bảo vệ quá tải động cơ

Rơle nhiệt thường đặt sau contactor trong mạch lực, ký hiệu là OL hoặc F. Khi dòng điện vượt mức cho phép do động cơ bị kẹt hoặc tải nặng, rơle nhiệt sẽ ngắt tín hiệu điều khiển để ngắt contactor, bảo vệ máy bơm khỏi hư hại.

Tính năng đặc trưng:

• Phát hiện quá tải theo thời gian
• Cấu tạo cơ học đơn giản, dễ kiểm tra
• Có thể reset sau khi ngắt

Timer tạo trễ và luân phiên hoạt động

Timer (rơle thời gian) điều khiển thời gian đóng/ngắt thiết bị theo lập trình định sẵn, ký hiệu KT hoặc T trên sơ đồ. Timer được dùng nhiều trong sơ đồ điều khiển hai máy bơm luân phiên, hoặc tạo trễ khởi động để tránh dòng khởi động lớn.

Ứng dụng trong thực tế:

• Điều khiển bơm chạy luân phiên theo giờ
• Tránh khởi động đồng thời gây quá dòng
• Tăng tuổi thọ thiết bị

Đèn báo nút nhấn và thiết bị ngoại vi

Các đèn báo và nút nhấn giúp người vận hành theo dõi trạng thái và điều khiển hệ thống, ký hiệu thường là H (đèn), S (nút nhấn). Chúng được gắn ở mặt tủ để trực quan hóa tình trạng bơm chạy, dừng, sự cố, giúp thao tác vận hành thuận tiện.

Những loại phổ biến:

• Đèn báo pha, đèn chạy, đèn sự cố
• Nút nhấn khởi động, dừng, reset
• Công tắc gạt chuyển chế độ auto/manual

Cách đọc sơ đồ tủ điện điều khiển máy bơm chuẩn xác

Quy ước ký hiệu thiết bị trên sơ đồ điện

Sơ đồ tủ điện điều khiển máy bơm sử dụng hệ thống ký hiệu chuẩn hóa quốc tế IEC. Việc hiểu rõ các ký hiệu là bước đầu tiên để đọc đúng sơ đồ.

Một số ký hiệu phổ biến:

• QF: Aptomat nguồn
• KM: Contactor
• OL: Rơle nhiệt
• T: Timer
• M: Động cơ máy bơm
• S: Nút nhấn (Start/Stop)
• H: Đèn báo

Checklist đọc ký hiệu:

1. Xác định từng thành phần và vị trí trên sơ đồ
2. Kiểm tra ký hiệu trùng lặp giữa mạch lực và điều khiển
3. Đối chiếu ký hiệu với thiết bị thực tế trong tủ

Cách xác định mạch lực và mạch điều khiển

Mạch lực là phần dẫn dòng điện chính từ nguồn đến động cơ máy bơm. Mạch điều khiển là phần cấp tín hiệu để điều khiển hoạt động của thiết bị mạch lực.

So sánh mạch lực và mạch điều khiển:

Lưu ý: Trong sơ đồ, mạch lực thường được vẽ ở phía trên hoặc bên trái; mạch điều khiển ở phía dưới hoặc bên phải.

Trình tự đọc từ nguồn đến thiết bị tải

Để đọc sơ đồ tủ điện điều khiển máy bơm một cách hệ thống, nên tuân theo trình tự sau:

Quy trình 5 bước:

1. Bắt đầu từ nguồn vào và aptomat chính (QF)
2. Lần lượt theo đường dây đến contactor (KM) và rơle nhiệt (OL)
3. Đến thiết bị tải là động cơ máy bơm (M)
4. Quay lại mạch điều khiển: tìm nguồn điều khiển, nút nhấn (S), timer (T)
5. Kiểm tra các thiết bị phụ trợ: đèn báo (H), công tắc chuyển chế độ

Cách đọc theo trình tự này giúp hiểu rõ nguyên lý hoạt động tổng thể của tủ điện.

Cách đọc sơ đồ điều khiển máy bơm một pha

Máy bơm một pha thường dùng cho hệ dân dụng, công suất nhỏ. Sơ đồ có cấu trúc đơn giản, ít thiết bị.

Đặc điểm nhận diện:

• Nguồn điện vào: 220V 1P N
• Thường dùng contactor đơn pha
• Không cần chuyển pha hoặc khởi động sao tam giác

Cách đọc:

• Theo dõi từ aptomat nguồn → contactor → rơle nhiệt → máy bơm
• Kiểm tra đường điều khiển từ nút nhấn → cuộn hút contactor

Lưu ý: Rất dễ xảy ra sai sót nếu đấu nhầm dây trung tính và dây nóng trong mạch điều khiển.

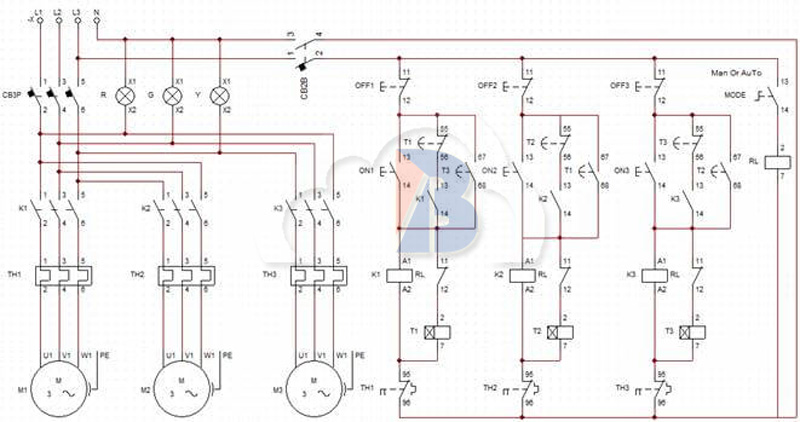

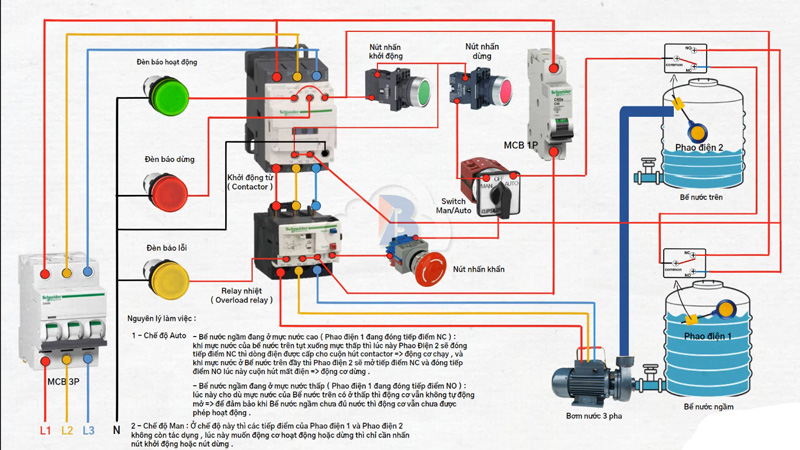

Cách đọc sơ đồ điều khiển máy bơm ba pha

Máy bơm ba pha dùng cho hệ thống công nghiệp, công suất lớn, yêu cầu cao về bảo vệ.

Đặc điểm sơ đồ:

• Nguồn điện 3P 380V
• Mạch lực gồm 3 dây pha đi qua contactor và rơle nhiệt
• Mạch điều khiển dùng 1 trong 3 pha (qua biến áp hoặc trực tiếp)

Cách đọc chính xác:

• Theo dõi đủ 3 dây pha L1 L2 L3 vào aptomat, contactor, rơle nhiệt
• Đọc mạch điều khiển logic (start → timer → KM → M)
• Chú ý thứ tự pha khi có yêu cầu về chiều quay

Các lỗi thường gặp khi đọc sơ đồ điều khiển

Nhầm lẫn giữa mạch lực và mạch điều khiển

Đây là lỗi phổ biến nhất với người mới tiếp cận sơ đồ tủ điện điều khiển máy bơm. Mạch lực và mạch điều khiển có chức năng hoàn toàn khác nhau nhưng thường vẽ trên cùng một bản sơ đồ khiến người đọc dễ nhầm lẫn.

Hậu quả thường gặp:

• Hiểu sai chức năng đóng ngắt của contactor
• Đấu nhầm dây điều khiển vào đường mạch lực gây cháy thiết bị
• Không xác định đúng điểm kiểm tra khi vận hành thực tế

Cách khắc phục:

• Tập trung phân tích sơ đồ theo từng lớp mạch riêng biệt
• Tô màu hoặc đánh dấu mạch lực và mạch điều khiển trên bản in

Hiểu sai ký hiệu thiết bị và chức năng

Không nắm rõ hệ thống ký hiệu theo tiêu chuẩn IEC hoặc ANSI có thể dẫn đến hiểu nhầm về chức năng thiết bị, đặc biệt với các khí cụ điện có vai trò tương tự nhau như contactor, khởi động từ, relay trung gian.

Ví dụ sai lầm điển hình:

• Nhầm ký hiệu KM (contactor) thành rơle
• Đọc OL là timer thay vì rơle nhiệt
• Không phân biệt được timer đơn và timer lặp

Lưu ý khi đọc sơ đồ:

• Sử dụng bảng tra ký hiệu chuẩn trước khi đọc sơ đồ mới
• So sánh ký hiệu với thực tế tủ điện để tránh lý thuyết suông

Đọc sai chiều dòng điện và thứ tự pha

Với hệ thống ba pha, việc xác định đúng chiều dòng điện và thứ tự pha là cực kỳ quan trọng để đảm bảo máy bơm quay đúng chiều. Đọc sai có thể dẫn đến:

• Máy bơm không hoạt động hoặc quay ngược gây hư hại
• Sai thứ tự tín hiệu kích hoạt bảo vệ pha

Nguyên nhân phổ biến:

• Không để ý vị trí L1 L2 L3 trên sơ đồ
• Nhầm sơ đồ nguyên lý với sơ đồ đấu nối thực tế
• Không kiểm tra chiều dòng điện khi chạy thử

Không xác định được điểm đấu nối thực tế

Một lỗi phổ biến nữa là không đối chiếu đúng sơ đồ với vị trí đấu nối thực tế trong tủ điện. Điều này làm người thao tác không biết nên đo, kiểm tra, sửa chữa ở đâu.

Tình huống thực tế:

• Kỹ thuật viên đo sai điểm dẫn đến đánh giá sai tình trạng thiết bị
• Mất thời gian xác định vị trí dây, gây nguy cơ mất an toàn

Giải pháp:

• Đọc sơ đồ kèm theo hình ảnh layout bố trí trong tủ
• Ghi nhãn dây dẫn tương ứng với ký hiệu sơ đồ

Lưu ý khi đọc và kiểm tra sơ đồ thực tế

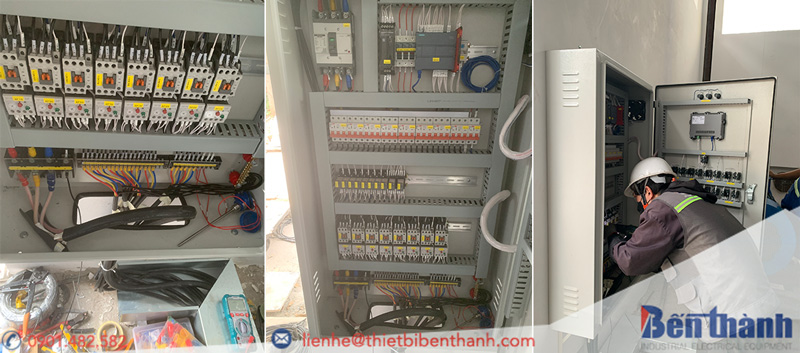

Đối chiếu sơ đồ với tủ điện thực tế

Đọc sơ đồ mà không kiểm tra thực tế dễ dẫn đến hiểu sai nguyên lý. Đối chiếu từng thiết bị trên sơ đồ với thiết bị vật lý trong tủ là bước bắt buộc trước khi vận hành.

Cách đối chiếu hiệu quả:

• In sơ đồ, đánh số từng thành phần
• Mở tủ, dùng nhãn tên thiết bị và đánh dấu đối ứng
• Kiểm tra vị trí aptomat, contactor, rơle, timer đúng như sơ đồ

Kiểm tra tính logic của mạch điều khiển

Sau khi xác định thiết bị, cần kiểm tra sự liên kết logic của mạch điều khiển như: điều kiện khởi động, bảo vệ, tự động dừng.

Checklist kiểm tra logic:

1. Bơm chỉ khởi động khi có tín hiệu đủ nước hoặc áp lực thấp?
2. Có rơle nhiệt ngắt khi quá tải không?
3. Timer có điều khiển thứ tự bơm chạy luân phiên không?
4. Nút nhấn Stop có ưu tiên ngắt toàn hệ thống không?

Sử dụng thiết bị đo để xác nhận mạch

Đừng chỉ nhìn sơ đồ và phán đoán. Việc dùng thiết bị đo như đồng hồ VOM, bút thử điện, đồng hồ đo dòng, đo pha là rất cần thiết để xác nhận mạch hoạt động đúng như sơ đồ mô tả.

Các phép đo cần thực hiện:

• Đo điện áp tại đầu vào aptomat
• Đo điện trở cuộn hút contactor để xác định mạch điều khiển
• Đo tiếp điểm thường đóng hoặc thường mở của rơle

Ghi chú và đánh dấu lại các điểm quan trọng

Đây là bước giúp bạn hoặc người khác dễ dàng thao tác lại về sau. Khi đã hiểu sơ đồ và xác nhận thực tế, hãy:

• Ghi chú màu dây và đánh dấu vị trí đấu nối
• Dán nhãn các dây chính theo ký hiệu sơ đồ
• Ghi chú điểm chung giữa nhiều sơ đồ nếu tủ điều khiển nhiều bơm

Lợi ích:

• Tiết kiệm thời gian khi bảo trì hoặc xử lý sự cố
• Tránh sai sót khi bàn giao tủ điện cho người khác

Hiểu và đọc đúng sơ đồ tủ điện không chỉ giúp kỹ thuật viên thao tác chính xác mà còn là chìa khóa để bảo trì hiệu quả và phòng ngừa sự cố điện. Nếu nắm vững các ký hiệu, phân biệt mạch, biết cách đối chiếu thực tế, bạn sẽ kiểm soát toàn bộ hệ thống điều khiển máy bơm một cách chủ động và an toàn.
